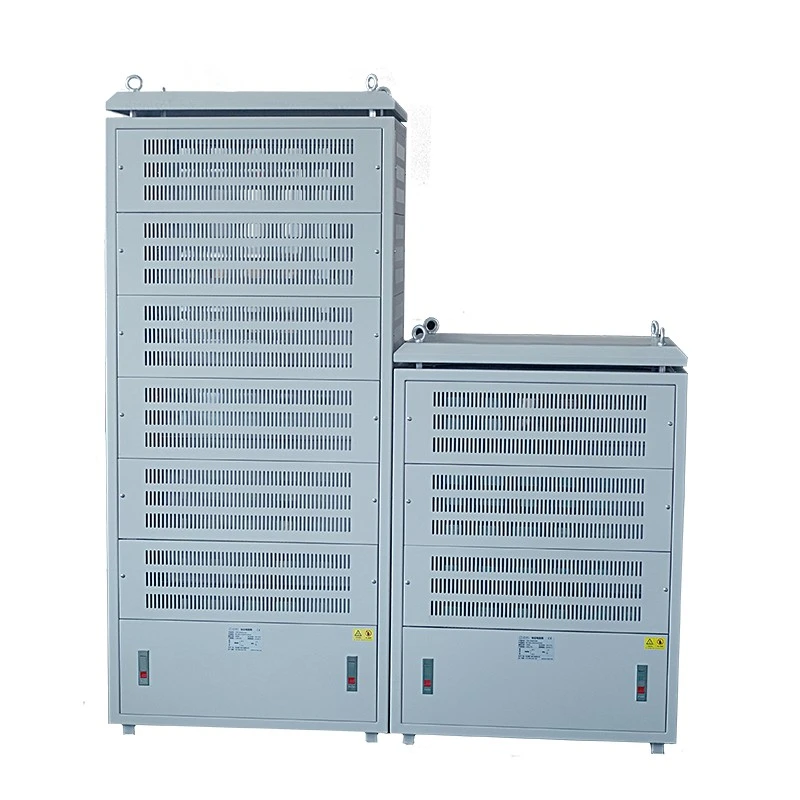

ตู้ต้านทานการเบรก

ตู้ต้านทานไฟฟ้าเบรก Dufew เป็นโซลูชันการกระจายพลังงานที่สมบูรณ์ซึ่งออกแบบมาสำหรับการใช้งานที่มอเตอร์สร้างพลังงานหมุนเวียนบ่อยครั้งในระหว่างการเบรก

ในระหว่างการลดความเร็ว การยก ลดหรือการเปลี่ยนแปลงโหลดอย่างรวดเร็ว พลังงานที่มากเกินไปอาจเพิ่มแรงดันบัส DC ของตัวแปลงความถี่ โดยดูดซับพลังงานที่สร้างใหม่นี้และแปลงเป็นความร้อน ช่วยรักษาการทำงานของอินเวอร์เตอร์ให้เสถียรและปรับปรุงความปลอดภัยของระบบ

ตู้นี้รวมส่วนประกอบตัวต้านทานแบบลวดพันแบบลูกฟูกหลายตัวผ่านแท่งนำไฟฟ้าสแตนเลส ในขณะที่บัสบาร์ทองแดงถูกใช้ระหว่างชั้นตัวต้านทานเพื่อให้แน่ใจว่าการเชื่อมต่อกระแสสูงเชื่อถือได้

ด้วยช่วงกำลัง 20KW-500KW แรงดันไฟฟ้าขณะทำงานสูงสุด 3000V และค่าความต้านทานที่ปรับแต่งได้ตั้งแต่ 0.01Ω ถึง 1KΩ Dufew Electric ออกแบบตู้ตัวต้านทานเบรกตามกำลังมอเตอร์เฉพาะ รอบการทำงานของเบรก สภาพแวดล้อมการติดตั้ง และข้อกำหนดของระบบ

ข้อมูลจำเพาะทางเทคนิค

ตัวอย่างหมายเลขรุ่น

ซีอาร์ซี 100KW 2.7R เจ

ออกแบบมาเพื่อการปกป้องระบบเบรกแบบไดนามิก

แตกต่างจากกล่องตัวต้านทานทั่วไปที่ใช้สำหรับการใช้งานโหลดทั่วไปเป็นหลัก ตู้ต้านทานไฟฟ้าเบรกไฟฟ้า Dufew ได้รับการออกแบบมาสำหรับระบบขับเคลื่อนทางอุตสาหกรรมที่ต้องการการดูดซับพลังงานที่เชื่อถือได้ การควบคุมแรงดันไฟฟ้าบัส DC และการป้องกันเบรก

การควบคุมแรงดันไฟฟ้าบัส DC ที่เสถียร

ในระหว่างการเบรกมอเตอร์ พลังงานที่สร้างใหม่จะถูกถ่ายโอนไปยังตู้ตัวต้านทานและแปลงเป็นความร้อน ช่วยควบคุมแรงดันไฟฟ้าบัส DC ที่เพิ่มขึ้น และลดความเสี่ยงของข้อผิดพลาดของแรงดันไฟฟ้าเกินของตัวแปลงความถี่

การออกแบบนี้ปรับปรุงประสิทธิภาพการป้องกันอินเวอร์เตอร์และสนับสนุนการทำงานที่เสถียรยิ่งขึ้นของระบบขับเคลื่อนทางอุตสาหกรรมภายใต้สภาวะการเบรกบ่อยครั้ง

โครงสร้างโมดูลาร์สำหรับการบำรุงรักษาทางอุตสาหกรรม

Dufew Electric ใช้โครงสร้างแบบแยกส่วนเพื่อลดความยุ่งยากในการติดตั้ง การบำรุงรักษา และการขยายระบบในอนาคต

ตัวต้านทานอิสระแต่ละชั้นมีวงจรนำไฟฟ้าเฉพาะ ระบบตรวจสอบอุณหภูมิ และเส้นทางการไหลของอากาศแยกกัน ช่วยให้ตรวจสอบหรือบำรุงรักษาแต่ละส่วนได้โดยไม่กระทบต่อการทำงานของชั้นอื่นๆ

การออกแบบแบบแยกส่วนยังรองรับชั้นตัวต้านทานเพิ่มเติม การกำหนดค่าความต้านทานแบบกำหนดเอง และรอบการเบรกที่แตกต่างกันตามความต้องการพลังงานเฉพาะ ซึ่งช่วยลดค่าใช้จ่ายในการเปลี่ยนเมื่อความจุของอุปกรณ์เพิ่มขึ้น

การออกแบบการป้องกันขั้นสูง

ตู้ต้านทานการเบรกผสานรวมคุณลักษณะการป้องกันที่หลากหลายเพื่อปรับปรุงความปลอดภัยและความน่าเชื่อถือในสภาพแวดล้อมการทำงานทางอุตสาหกรรม

การป้องกันอุณหภูมิเกิน

สวิตช์อุณหภูมิในตัวจะตรวจสอบสภาพการทำงานของตู้อย่างต่อเนื่อง เมื่ออุณหภูมิเกินขีดจำกัดที่ตั้งไว้ สัญญาณการป้องกันจะถูกเปิดใช้งาน และระบบควบคุมอินเวอร์เตอร์สามารถรับคำสั่งปิดเครื่องเพื่อลดความเสี่ยงที่อุปกรณ์จะเสียหาย

การเชื่อมต่อไฟฟ้าที่เชื่อถือได้

โครงสร้างภายในใช้แท่งนำไฟฟ้าสแตนเลสสำหรับการเชื่อมต่อตัวต้านทานและบัสบาร์ทองแดงระหว่างชั้นของตัวต้านทาน ซึ่งให้การสนับสนุนทางกลที่แข็งแกร่ง ทนต่อการกัดกร่อน และการนำไฟฟ้าที่เชื่อถือได้ในระหว่างการใช้งานระยะยาว

การระบายความร้อนที่มีประสิทธิภาพเพื่อการเบรกอย่างต่อเนื่อง

สำหรับการใช้งานที่เกี่ยวข้องกับรอบการเบรกบ่อยครั้ง การจัดการระบายความร้อนที่มีประสิทธิภาพถือเป็นสิ่งสำคัญเพื่อรักษาประสิทธิภาพของตัวต้านทานให้เสถียร

Dufew Electric นำเสนอการออกแบบการระบายความร้อนที่ปรับให้เหมาะสม รวมถึงช่องระบายอากาศในแนวตั้ง การระบายอากาศในตู้ที่ได้รับการปรับปรุง พัดลมระบายความร้อนแบบบังคับที่เป็นอุปกรณ์เสริม และระดับการป้องกันที่ปรับแต่งได้ตั้งแต่ IP20 ถึง IP54

ระบบระบายความร้อนช่วยควบคุมอุณหภูมิของตัวต้านทานและรักษาการทำงานที่เชื่อถือได้ระหว่างกระบวนการเบรกทางอุตสาหกรรมอย่างต่อเนื่อง

การใช้งานทั่วไป

ตู้ต้านทานไฟฟ้าเบรก Dufew ใช้กันอย่างแพร่หลายในระบบอุตสาหกรรมที่ต้องการการควบคุมการดูดซับพลังงานที่สร้างใหม่และประสิทธิภาพการเบรกแบบไดนามิกที่เชื่อถือได้

อุปกรณ์ยกของหนัก

การใช้งานต่างๆ ได้แก่ เครนท่าเรือ ทาวเวอร์เครน และระบบรอก โดยตู้ตัวต้านทานจะช่วยจัดการพลังงานหมุนเวียนที่เกิดขึ้นระหว่างการยกและลดระดับ

ระบบขับเคลื่อนอุตสาหกรรม

ในไดรฟ์โรงรีด อุปกรณ์การทำเหมือง และระบบสายพานลำเลียง อุปกรณ์ดังกล่าวสนับสนุนกระบวนการเร่งและลดความเร็วบ่อยครั้งโดยให้การกระจายพลังงานในการเบรกที่เสถียร

อุปกรณ์พลังงานทดแทน

ระบบนี้สามารถนำไปใช้กับระบบขับเคลื่อนพิทช์กังหันลมเพื่อควบคุมพลังงานเบรกระหว่างการดำเนินการปรับและสภาวะการปิดเครื่องฉุกเฉิน

เครื่องทดสอบ

สำหรับโต๊ะทดสอบมอเตอร์อุตสาหกรรมและระบบทดสอบอุปกรณ์กำลัง ตู้นี้มีโซลูชันโหลดความต้านทานแบบควบคุมสำหรับการตรวจสอบประสิทธิภาพและการทดสอบความน่าเชื่อถือ

การทดสอบประสิทธิภาพของผลิตภัณฑ์

ก่อนจัดส่ง Dufew Electric จะทำการตรวจสอบผลิตภัณฑ์ตามความต้องการของลูกค้า

รายการทดสอบได้แก่:

ความสามารถในการผลิตและการสนับสนุนด้านวิศวกรรม

Dufew Electric ผสมผสานประสบการณ์ด้านวิศวกรรมไฟฟ้าระดับมืออาชีพเข้ากับกระบวนการผลิตที่ได้มาตรฐานเพื่อพัฒนาโซลูชันตัวต้านทานการเบรกแบบกำหนดเองสำหรับระบบขับเคลื่อนทางอุตสาหกรรม ครอบคลุมการประกอบตัวต้านทาน การผลิตตู้ การทดสอบทางไฟฟ้า และการตรวจสอบขั้นสุดท้าย กระบวนการผลิตที่สมบูรณ์ได้รับการควบคุมเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคง คุณภาพที่สม่ำเสมอ และการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

การผลิตตัวต้านทานและตู้แบบรวม

Dufew Electric จัดการขั้นตอนการผลิตที่สำคัญตั้งแต่การประกอบชิ้นส่วนตัวต้านทานไปจนถึงการรวมตู้ให้เสร็จสมบูรณ์ โมดูลตัวต้านทานได้รับการผลิตตามค่าความต้านทานที่ต้องการ อัตรากำลัง และสภาวะการทำงาน ในขณะที่โครงสร้างของตู้ได้รับการปรับแต่งตามพื้นที่การติดตั้ง ข้อกำหนดในการทำความเย็น ระดับการป้องกัน และวิธีการเชื่อมต่อระบบ

กระบวนการผลิตประกอบด้วยการประกอบตัวต้านทานที่มีความแม่นยำ การติดตั้งส่วนประกอบที่เป็นสื่อกระแสไฟฟ้า การจัดสายไฟภายใน การรวมโครงสร้างการทำความเย็น และการผลิตตู้ ด้วยการจัดการการผลิตแบบครบวงจร Dufew Electric ปรับปรุงความสอดคล้องของผลิตภัณฑ์และรับรองว่าโซลูชันตัวต้านทานเบรกแต่ละตัวตรงตามข้อกำหนดทางเทคนิคของการใช้งานทางอุตสาหกรรมที่แตกต่างกัน

การตรวจสอบประสิทธิภาพทางไฟฟ้า

ก่อนจัดส่ง ผลิตภัณฑ์สำเร็จรูปแต่ละชิ้นจะต้องผ่านการตรวจสอบทางไฟฟ้าและทางกลอย่างครอบคลุม รวมถึงการวัดความต้านทาน การตรวจสอบการเชื่อมต่อทางไฟฟ้า การทดสอบฉนวน การทดสอบความแข็งแรงของไดอิเล็กทริก และการยืนยันข้อมูลจำเพาะ ขั้นตอนการตรวจสอบเหล่านี้ช่วยให้มั่นใจได้ว่าอุปกรณ์ที่ส่งมอบเป็นไปตามข้อกำหนดของโครงการที่ตกลงไว้ และรักษาประสิทธิภาพที่เชื่อถือได้ระหว่างการปฏิบัติงาน

ภาพการผลิตที่แนะนำ:

การประชุมเชิงปฏิบัติการการผลิตโรงงาน

- สายการประกอบตัวต้านทาน

- พื้นที่ผลิตตู้

- อุปกรณ์ทดสอบไฟฟ้า

กระบวนการทดสอบทางไฟฟ้า

- การทดสอบแรงดันไฟฟ้า

- การวัดความต้านทาน

- การตรวจสอบขั้นสุดท้าย

บันทึกการผลิตเหล่านี้แสดงให้เห็นถึงความสามารถทางวิศวกรรม มาตรฐานการควบคุมการผลิต และประสบการณ์ในการจัดหาโซลูชันตัวต้านทานอุตสาหกรรมที่ปรับแต่งตามต้องการของ Dufew Electric

การประกันคุณภาพและเอกสารทางเทคนิค

Dufew Electric ปฏิบัติตามขั้นตอนการจัดการคุณภาพที่มีโครงสร้างตลอดทั้งการเลือกวัสดุ กระบวนการผลิต การประกอบ และการตรวจสอบขั้นสุดท้าย เพื่อรักษาประสิทธิภาพของผลิตภัณฑ์ให้มีเสถียรภาพ ตามความต้องการของโครงการ ลูกค้าสามารถรับเอกสารทางเทคนิคที่เกี่ยวข้องและบันทึกคุณภาพสำหรับการตรวจสอบก่อนการติดตั้งและการทดสอบเดินเครื่อง

เอกสารที่มีอยู่ได้แก่:

- เอกสารข้อมูลจำเพาะของผลิตภัณฑ์

- รายงานผลการทดสอบทางไฟฟ้า

- บันทึกการตรวจสอบ

- เอกสารการปฏิบัติตามข้อกำหนดด้านวัสดุ

- รายงานการตรวจสอบการจัดส่ง

บรรจุภัณฑ์และการจัดส่งทั่วโลก

เนื่องจากอุปกรณ์ไฟฟ้าทางอุตสาหกรรม ตู้ต้านทานการเบรกจึงต้องมีการป้องกันที่เชื่อถือได้ในระหว่างการขนส่ง Dufew Electric นำเสนอโซลูชันบรรจุภัณฑ์ระดับมืออาชีพ รวมถึงกล่องไม้มาตรฐานส่งออก การป้องกันความชื้น โครงสร้างการยึดภายใน และฉลากระบุผลิตภัณฑ์เพื่อลดความเสี่ยงในการขนส่งระหว่างการจัดส่งระหว่างประเทศ

ก่อนการจัดส่ง วิศวกรจะยืนยันรายละเอียดการจัดส่งที่สำคัญ เช่น ขนาดของตู้ น้ำหนักผลิตภัณฑ์ ข้อกำหนดในการยก อินเทอร์เฟซทางไฟฟ้า และเงื่อนไขการติดตั้ง เพื่อให้มั่นใจว่าการขนถ่าย การติดตั้ง และการทดสอบการใช้งานที่ไซต์งานของลูกค้าเป็นไปอย่างราบรื่น

วิธีการขนส่งสามารถจัดได้ตามความต้องการของโครงการ:

การขนส่งทางทะเล

เหมาะสำหรับโครงการอุตสาหกรรมระดับนานาชาติและการขนส่งอุปกรณ์ขนาดใหญ่ที่ต้องการการจัดส่งทางไกลที่มั่นคง

การขนส่งทางบก

เหมาะสำหรับการส่งมอบจากโรงงานถึงไซต์งานและโครงการอุตสาหกรรมระดับภูมิภาคที่มีข้อกำหนดด้านลอจิสติกส์ที่ยืดหยุ่น

การขนส่งทางรถไฟ

มีจำหน่ายสำหรับการจัดส่งทางอุตสาหกรรมข้ามพรมแดนบางรายการ ซึ่งจำเป็นต้องมีโซลูชันการขนส่งทางเลือก

รูปภาพการจัดส่งที่แนะนำ:

- โกดังสินค้าสำเร็จรูป

- บรรจุภัณฑ์กล่องไม้

- การบรรทุกรถยก

- การขนส่งตู้คอนเทนเนอร์

ทำไมต้องเลือก Dufew Electric?

ประสบการณ์การใช้งานในอุตสาหกรรม

Dufew Electric มุ่งเน้นไปที่ส่วนประกอบอิเล็กทรอนิกส์กำลังและโซลูชันการจัดการพลังงานทางอุตสาหกรรม โดยนำเสนอผลิตภัณฑ์ตัวต้านทานเบรกที่ออกแบบมาสำหรับการใช้งานที่ต้องการการกระจายพลังงานที่เสถียร การป้องกันที่เชื่อถือได้ และการทำงานอย่างต่อเนื่องภายใต้สภาพการทำงานที่มีความต้องการสูง

ความสามารถทางวิศวกรรมที่ปรับแต่งได้

ระบบเบรกทางอุตสาหกรรมทุกระบบมีข้อกำหนดด้านไฟฟ้าและการติดตั้งที่แตกต่างกัน Dufew Electric นำเสนอโซลูชันที่ปรับแต่งได้ครอบคลุมค่าความต้านทาน อัตรากำลัง โครงสร้างตู้ การออกแบบการทำความเย็น ระดับการป้องกัน และการกำหนดค่าการเชื่อมต่อ เพื่อช่วยให้ลูกค้าบรรลุการรวมระบบที่เหมาะสม

กระบวนการผลิตที่มีการควบคุม

ตั้งแต่การเลือกส่วนประกอบและการประกอบตัวต้านทานไปจนถึงการรวมตู้และการทดสอบขั้นสุดท้าย Dufew Electric มีการควบคุมกระบวนการที่เข้มงวดเพื่อปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์ ความสม่ำเสมอในการผลิต และคุณภาพการจัดส่งสำหรับโครงการอุตสาหกรรมต่างๆ

การสนับสนุนด้านเทคนิคและการจัดส่งทั่วโลก

Dufew Electric สนับสนุนลูกค้า OEM ผู้จัดจำหน่าย และผู้ใช้ในอุตสาหกรรมด้วยการสื่อสารทางวิศวกรรม เอกสารทางเทคนิค การผลิตตามสั่ง การตรวจสอบคุณภาพ และบริการจัดส่งระหว่างประเทศ เพื่อสนับสนุนโครงการตั้งแต่การประเมินเบื้องต้นจนถึงการติดตั้งขั้นสุดท้าย

คำถามที่พบบ่อย

1. หน้าที่หลักของตู้ต้านทานการเบรกคืออะไร?

ตู้ตัวต้านทานเบรกจะดูดซับพลังงานที่สร้างใหม่ที่เกิดขึ้นระหว่างการเบรกของมอเตอร์ และแปลงเป็นพลังงานความร้อน ช่วยป้องกันตัวแปลงความถี่จากแรงดันไฟฟ้าเกินของบัส DC และรักษาการทำงานของระบบให้เสถียร

2. Dufew Electric ปรับแต่งโซลูชันตัวต้านทานเบรกอย่างไร

Dufew Electric ประเมินพารามิเตอร์ของมอเตอร์ ความถี่ในการเบรก รอบการทำงาน สภาวะการติดตั้ง และข้อกำหนดด้านความร้อน เพื่อเลือกค่าความต้านทาน อัตรากำลัง โครงสร้างตู้ และวิธีการทำความเย็นที่เหมาะสม

3. สามารถทำงานร่วมกับระบบแปลงความถี่อื่นได้หรือไม่?

ใช่. โซลูชันสามารถกำหนดค่าได้ตามยี่ห้ออินเวอร์เตอร์ ระดับแรงดันไฟฟ้า ข้อกำหนดในการเบรก และเงื่อนไขการใช้งาน

4. มีคุณสมบัติการป้องกันอะไรบ้าง?

การออกแบบนี้สามารถบูรณาการการตรวจสอบอุณหภูมิ สวิตช์ป้องกันอุณหภูมิเกิน ระบบระบายอากาศ และระดับการป้องกันที่ปรับแต่งได้ เพื่อปรับปรุงความปลอดภัยและความน่าเชื่อถือในการปฏิบัติงาน

5. อุตสาหกรรมใดบ้างที่ใช้ระบบเบรกนี้โดยทั่วไป?

โดยทั่วไปจะใช้ในเครน ลิฟต์ อุปกรณ์เหมืองแร่ โรงรีด ระบบพลังงานลม ระบบขับเคลื่อนทางอุตสาหกรรม และอุปกรณ์ทดสอบที่จำเป็นต้องเบรกหรือดูดซับพลังงานบ่อยครั้ง

6. Dufew Electric รับประกันความน่าเชื่อถือของผลิตภัณฑ์ได้อย่างไร

Dufew Electric ปฏิบัติตามขั้นตอนการผลิตที่ได้รับการควบคุม และดำเนินการทดสอบทางไฟฟ้า การตรวจสอบฉนวน การตรวจสอบประสิทธิภาพ และการตรวจสอบคุณภาพขั้นสุดท้ายก่อนจัดส่ง

7. สามารถขยายระบบเพื่อรองรับความต้องการในอนาคตได้หรือไม่?

ใช่. โครงสร้างโมดูลาร์รองรับการกำหนดค่าตัวต้านทานแบบกำหนดเองและการปรับความจุในอนาคตตามความต้องการของระบบที่เปลี่ยนแปลงไป
