เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

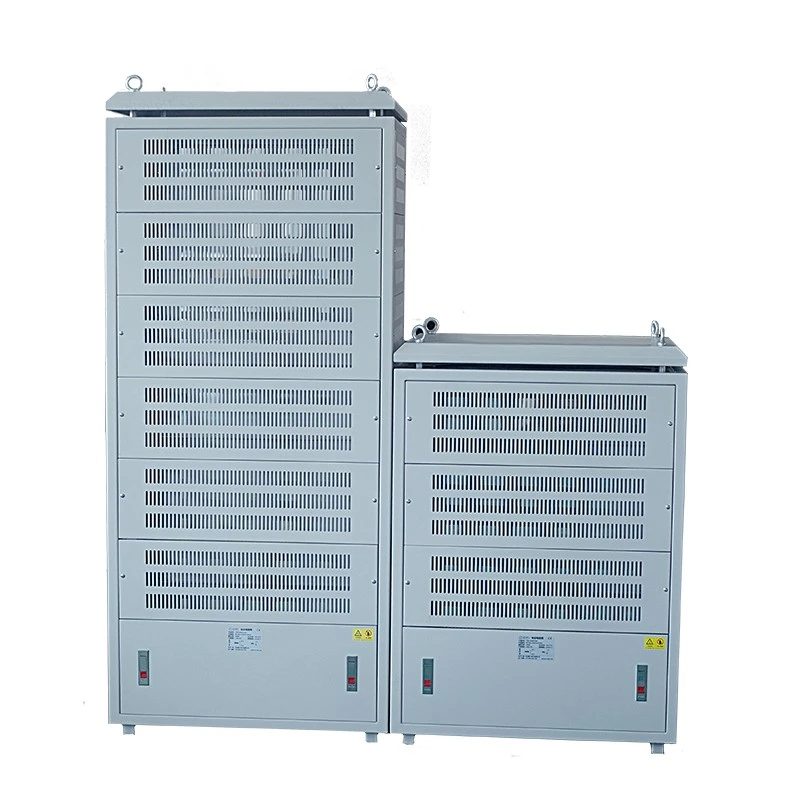

ตู้ต้านทานไฟฟ้าแบบท่อ Dufew ได้รับการออกแบบมาเพื่อแก้ปัญหาความท้าทายเหล่านี้โดยใช้องค์ประกอบตัวต้านทานแบบท่อสแตนเลสแบบปิดผนึกเป็นส่วนประกอบในการทำความร้อนหลัก
ลวดต้านทานถูกพันอย่างแม่นยำภายในท่อสแตนเลส และบรรจุด้วยวัสดุฉนวนแมกนีเซียมออกไซด์ความหนาแน่นสูง ทำให้เกิดโครงสร้างการทำความร้อนแบบปิดผนึกด้วย:
- การคุ้มครองสิ่งแวดล้อมที่ดีขึ้น
- ปรับปรุงความแข็งแรงทางกล
- ประสิทธิภาพการต้านทานที่มั่นคง
- กระจายความร้อนสม่ำเสมอ
องค์ประกอบตัวต้านทานแบบท่อหลายตัวถูกประกอบเข้าเป็นชั้นของตัวต้านทานผ่านโครงสร้างสเตนเลสสตีลที่เป็นสื่อกระแสไฟฟ้า ในขณะที่บัสบาร์ทองแดงเชื่อมต่อแต่ละชั้นเพื่อสร้างระบบตัวต้านทานกำลังสูงที่สมบูรณ์
ตู้รองรับ:
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงพลังงาน | 20KW-500KW |
| แรงดันใช้งาน | ≤3000V |
| ช่วงต้านทาน | 0.01Ω-1KΩ |
| ความแม่นยำในการต้านทาน | ±3% / ±5% / ±10% |
Dufew Electric มีการกำหนดค่าที่ปรับแต่งตาม:
- ความต้องการพลังงาน
- ค่าความต้านทาน
- ระดับแรงดันไฟฟ้า
- สภาพแวดล้อมการติดตั้ง
- ข้อกำหนดในการทำความเย็น
- ขนาดตู้
องค์ประกอบตัวต้านทานแบบเปิดแบบดั้งเดิมอาจได้รับผลกระทบจากความชื้น ฝุ่น และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนระหว่างการทำงานในระยะยาว
องค์ประกอบตัวต้านทานแบบท่อ Dufew ใช้โครงสร้างท่อสแตนเลสแบบปิดผนึกเพื่อปกป้องสายต้านทานภายในจากการสัมผัสสิ่งแวดล้อม
ไส้ฉนวนแมกนีเซียมออกไซด์ให้:
- ฉนวนไฟฟ้า
- การนำความร้อนที่มีประสิทธิภาพ
- การถ่ายเทความร้อนที่เสถียร
- ลดอิทธิพลของความชื้น
เมื่อเปรียบเทียบกับโครงสร้างตัวต้านทานแบบเปิด ตัวต้านทานแบบท่อให้ความน่าเชื่อถือที่ดีขึ้นสำหรับ:
- อุปกรณ์กลางแจ้ง
- การใช้งานชายฝั่ง
- ระบบอุตสาหกรรมหนัก
- สภาพแวดล้อมที่มีฝุ่นสูง
| รายการเปรียบเทียบ | ตู้ตัวต้านทานแบบท่อ | โครงสร้างตัวต้านทานแบบธรรมดา |
|---|---|---|
| การคุ้มครองสิ่งแวดล้อม | ท่อสแตนเลสแบบปิดผนึกช่วยปกป้องส่วนประกอบภายใน | ไวต่อความชื้น ฝุ่น และการปนเปื้อนมากขึ้น |
| ความแข็งแรงทางกล | โครงสร้างท่อโลหะที่มีความแข็งแรงสูงพร้อมความต้านทานการสั่นสะเทือน | การป้องกันผลกระทบทางกลลดลง |
| การถ่ายเทความร้อน | การนำความร้อนสม่ำเสมอผ่านโครงสร้างท่อ | มีความเสี่ยงสูงที่จะเกิดความร้อนไม่สม่ำเสมอ |
| ความเสถียรของการบริการ | เหมาะสำหรับงานอุตสาหกรรมต่อเนื่อง | ประสิทธิภาพได้รับผลกระทบจากสภาพแวดล้อมมากขึ้น |
| การใช้งานทั่วไป | ท่าเรือ เหมืองแร่ โรงงานเคมี เครื่องจักรกลหนัก | การใช้งานภายในอาคารทั่วไป |
สำหรับการใช้งานที่ต้องการการทำงานที่มั่นคงภายใต้สภาวะที่ไม่เอื้ออำนวย เทคโนโลยีตัวต้านทานแบบท่อมอบโซลูชันที่เชื่อถือได้มากกว่า
| ความต้องการ | การกำหนดค่าที่แนะนำ |
|---|---|
| การติดตั้งกลางแจ้ง | ตัวต้านทานแบบท่อปิดผนึกพร้อมการออกแบบการป้องกันที่ดียิ่งขึ้น |
| สภาพแวดล้อมที่มีความชื้นสูง | องค์ประกอบท่อสแตนเลสพร้อมโครงสร้างกันความชื้น |
| อุปกรณ์สั่นสะเทือนหนัก | โครงสร้างตู้เสริมและการป้องกันทางกล |
| การดำเนินงานอย่างต่อเนื่อง | การออกแบบการไหลเวียนของอากาศและการจัดการความร้อนที่เหมาะสมที่สุด |
| ความต้องการความต้านทานที่กำหนดเอง | การรวมกันของตัวต้านทานแบบท่อหลายตัว |
อุปกรณ์อุตสาหกรรมหนัก รวมถึงเครน ระบบการทำเหมือง และระบบขับเคลื่อนขนาดใหญ่ มักทำงานภายใต้การสั่นสะเทือนและความเค้นเชิงกลอย่างต่อเนื่อง องค์ประกอบตัวต้านทานแบบท่อ Dufew ได้รับการออกแบบด้วยโครงสร้างท่อสแตนเลส โครงสร้างแบบปิดผนึกในตัว และการป้องกันทางกลที่แข็งแกร่งเพื่อปรับปรุงความทนทานในสภาพแวดล้อมที่ต้องการ
โครงสร้างที่แข็งแกร่งนี้ช่วยลดความล้มเหลวที่เกิดจากการสั่นสะเทือนของอุปกรณ์ ผลกระทบทางกล และความเครียดในการขนส่ง ทำให้เหมาะสำหรับการใช้งานที่ต้องการอายุการใช้งานที่ยาวนานและความน่าเชื่อถือในการปฏิบัติงาน
การกระจายอุณหภูมิที่ไม่สม่ำเสมอสามารถเร่งอายุของตัวต้านทานและส่งผลต่อความเสถียรของความต้านทานในระหว่างการทำงานในระยะยาว การออกแบบตัวต้านทานแบบท่อช่วยเพิ่มประสิทธิภาพการระบายความร้อนผ่านท่อโลหะที่มีค่าการนำความร้อนสูง วัสดุถ่ายเทความร้อนแมกนีเซียมออกไซด์ และการจัดวางการไหลของอากาศที่เหมาะสมที่สุด
ภายในตู้ ชั้นตัวต้านทานแต่ละชั้นได้รับการออกแบบให้มีช่องว่างการไหลเวียนของอากาศที่เป็นอิสระเพื่อลดการสะสมความร้อนและให้การกระจายอุณหภูมิที่สม่ำเสมอมากขึ้น ช่วยรักษาค่าความต้านทานให้คงที่ระหว่างการทำงานต่อเนื่อง
ตู้ตัวต้านทานแบบท่อ Dufew ใช้การออกแบบชุดประกอบตัวต้านทานแบบหลายชั้นเพื่อปรับปรุงประสิทธิภาพการบำรุงรักษาและความน่าเชื่อถือของระบบ
ตัวต้านทานแต่ละชั้นมีการเชื่อมต่อแบบนำไฟฟ้าอิสระ เส้นทางการไหลของอากาศโดยเฉพาะ และการตรวจสอบอุณหภูมิเพื่อรองรับการแยกข้อผิดพลาดที่ง่ายขึ้นและการบำรุงรักษาที่ง่ายขึ้น
เมื่อส่วนของตัวต้านทานส่วนหนึ่งต้องมีการตรวจสอบ การบำรุงรักษาสามารถดำเนินการกับโมดูลที่ได้รับผลกระทบได้โดยไม่ต้องถอดตู้ทั้งหมดออก ซึ่งช่วยลดเวลาหยุดทำงานของอุปกรณ์
โครงสร้างท่อโลหะที่ปิดสนิทช่วยป้องกันความชื้น ฝุ่น และการปนเปื้อนของน้ำมัน ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
การใช้การเติมฉนวนแมกนีเซียมออกไซด์ความหนาแน่นสูงช่วยเพิ่มการนำความร้อน ลดความเสี่ยงจากความร้อนสูงเกินไป และรองรับประสิทธิภาพของตัวต้านทานที่เสถียรในระหว่างการทำงานต่อเนื่อง
ด้วยโครงสร้างท่อสแตนเลสและความต้านทานการสั่นสะเทือนที่เพิ่มขึ้น โครงสร้างตัวต้านทานจึงเหมาะสำหรับอุปกรณ์อุตสาหกรรมหนักและสภาวะการทำงานที่รุนแรง
การรวมตัวต้านทานแบบท่อหลายตัวสามารถกำหนดค่าได้ตามความต้องการใช้งาน โดยรองรับความจุไฟฟ้าสูงถึง 500KW และค่าความต้านทานที่ปรับแต่งได้
ตู้นี้มีจำหน่ายในระดับการป้องกัน IP20/IP23 มาตรฐาน ในขณะที่ระดับการป้องกันที่สูงขึ้นสามารถจัดให้ได้ตามความต้องการเฉพาะของโครงการ
ตู้ต้านทานไฟฟ้าแบบท่อ Dufew ได้รับการออกแบบมาสำหรับระบบอุตสาหกรรมที่ต้องการประสิทธิภาพของตัวต้านทานที่เชื่อถือได้ภายใต้สภาวะการทำงานที่มีความต้องการสูง
| แอปพลิเคชัน | อุปกรณ์ทั่วไป | ความท้าทายด้านสิ่งแวดล้อม | ประโยชน์ของตัวต้านทานแบบท่อ |
|---|---|---|---|
| อุปกรณ์ท่าเรือและทางทะเล | เครนท่าเรือ ระบบยก อุปกรณ์ชายฝั่ง | สเปรย์เกลือ ความชื้น ความสั่นสะเทือน | ความต้านทานการกัดกร่อนและความทนทานทางกล |
| อุปกรณ์การทำเหมือง | ระบบรอก ไดรฟ์งานหนัก | ฝุ่น แรงสั่นสะเทือน การทำงานต่อเนื่อง | โครงสร้างที่ปิดสนิทและประสิทธิภาพที่มั่นคง |
| อุตสาหกรรมเคมี | สายการผลิตระบบขับเคลื่อนอุตสาหกรรม | ความชื้นและการปนเปื้อน | การคุ้มครองสิ่งแวดล้อมที่ดีขึ้น |
| การทดสอบการเก็บกักพลังงาน | สถานีทดสอบกลางแจ้งระบบไฟฟ้า | การเปลี่ยนแปลงของอุณหภูมิและการทำงานที่ยาวนาน | ประสิทธิภาพการระบายความร้อนที่มั่นคง |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทสินค้า | ตู้ตัวต้านทานแบบท่อ |
| องค์ประกอบความร้อน | ตัวต้านทานแบบท่อสแตนเลส |
| ช่วงพลังงาน | 20KW-500KW |
| แรงดันใช้งาน | ≤3000V |
| ช่วงต้านทาน | 0.01Ω-1KΩ |
| ความแม่นยำในการต้านทาน | ±3% / ±5% / ±10% |
| เกรดการป้องกัน | IP20/IP23 |
| ค่าสัมประสิทธิ์อุณหภูมิ | ≤300 ppm/℃ |
| เกรดสารหน่วงไฟ | UL94V-2 |
| มาตรฐานอ้างอิง | จีบี-5792 |
ตัวอย่าง: CRC 100KW 2.7R J
| รหัส | คำอธิบาย |
|---|---|
| ซีอาร์ซี | ตู้ตัวต้านทานแบบท่อ |
| 100KW | กำลังไฟพิกัด |
| 2.7ร | จัดอันดับความต้านทาน |
| J | ความแม่นยำของความต้านทาน (K=±10%, J=±5%, H=±3%) |
Dufew Electric ทำการตรวจสอบทางไฟฟ้าและทางกลเพื่อให้มั่นใจถึงประสิทธิภาพผลิตภัณฑ์ที่เชื่อถือได้ก่อนส่งมอบ
| รายการทดสอบ | สภาพการทดสอบ | ผลงาน |
|---|---|---|
| ความเป็นฉนวน | 2500VAC/50Hz/60S | กระแสไฟรั่ว ≤10mA |
| ความต้านทานของฉนวน | 1,000VDC | ≥100MΩ |
| โอเวอร์โหลดระยะสั้น | กำลังไฟพิกัด 10 เท่า 5S | ไม่มีความเสียหายที่มองเห็นได้ |
| อายุการใช้งานยาวนาน | การทำงานของวงจร | >9000 ชม |
| การทดสอบความร้อนชื้น | 40°C±2 / 90%-95%RH /100ชม | △R≤±(1%R+0.05Ω) |
| วงจรอุณหภูมิ | -55°C,55°C,155° รอบ | △R≤±(2%R+0.05Ω) |
| ทนความร้อน | 350°C/2ชม | ไม่มีความเสียหายที่ชัดเจน |
| รายการทดสอบ | เงื่อนไข | ผลงาน |
|---|---|---|
| ความแข็งแกร่งของเทอร์มินัล | 45N/30S | ไม่มีความหลวม |
| ความต้านทานการสั่นสะเทือน | 5-200Hz,1g,98m/S² | ไม่มีความเสียหายต่อโครงสร้าง |
ก่อนที่จะเลือกตู้ตัวต้านทานแบบท่อ ลูกค้าควรพิจารณาสภาพแวดล้อมการทำงาน ข้อกำหนดทางไฟฟ้า และเงื่อนไขการติดตั้ง เพื่อให้แน่ใจว่าการกำหนดค่าตัวต้านทานตรงกับการใช้งานจริง
การเลือกควรพิจารณาสถานที่ติดตั้ง สภาพความชื้น การสัมผัสฝุ่นหรือการกัดกร่อน และข้อกำหนดด้านการสั่นสะเทือน เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ภายใต้สภาวะทางอุตสาหกรรมที่แตกต่างกัน
พารามิเตอร์ทางไฟฟ้าที่สำคัญ รวมถึงกำลังไฟพิกัด แรงดันไฟฟ้าที่ใช้งาน ค่าความต้านทาน และรอบการทำงาน จำเป็นสำหรับการกำหนดค่าตัวต้านทานที่เหมาะสม
ควรพิจารณาขนาดตู้ วิธีการทำความเย็น ทิศทางการเชื่อมต่อสายเคเบิล และพื้นที่บำรุงรักษา เพื่อให้สามารถติดตั้งได้อย่างเหมาะสมและใช้งานได้สะดวก
Dufew Electric ประเมินพารามิเตอร์เหล่านี้และแนะนำการกำหนดค่าตัวต้านทานแบบท่อที่เหมาะสมตามเงื่อนไขการใช้งานจริง
Dufew Electric เป็นผู้ผลิตชิ้นส่วนอิเล็กทรอนิกส์กำลังระดับมืออาชีพในประเทศจีน โดยผสมผสานการผลิตตัวต้านทาน การประกอบตู้ การทดสอบทางไฟฟ้า และการสนับสนุนทางวิศวกรรมที่ปรับแต่งตามความต้องการ เพื่อมอบโซลูชันตัวต้านทานอุตสาหกรรมที่เชื่อถือได้
กระบวนการผลิตประกอบด้วยการพันลวดต้านทานที่มีความแม่นยำ การเติมแมกนีเซียมออกไซด์ การปิดผนึกท่อสแตนเลส การทดสอบประสิทธิภาพทางไฟฟ้า และการรวมตู้เพื่อให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ที่มั่นคง
เทคโนโลยีการขึ้นลานที่มีความแม่นยำช่วยให้มั่นใจได้ถึงค่าความต้านทานที่แม่นยำและประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอ
ไส้แมกนีเซียมออกไซด์คุณภาพสูงให้ฉนวนไฟฟ้าและการนำความร้อนที่มีประสิทธิภาพเพื่อการทำงานที่มั่นคง
โครงสร้างท่อสเตนเลสสตีลแบบปิดผนึกช่วยเพิ่มความแข็งแรงทางกลและป้องกันสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง
ขั้นตอนการทดสอบจะตรวจสอบความถูกต้องของความต้านทาน ประสิทธิภาพของฉนวน และความน่าเชื่อถือในการทำงานก่อนการประกอบขั้นสุดท้าย
การรวมตู้ประกอบด้วยการติดตั้งชั้นตัวต้านทาน ชุดเชื่อมต่อแบบนำไฟฟ้า การติดตั้งการป้องกันอุณหภูมิ และการประกอบโครงสร้างที่สมบูรณ์
ก่อนจัดส่ง แต่ละตู้จะได้รับการตรวจสอบความถูกต้องของค่าความต้านทาน ความน่าเชื่อถือในการเชื่อมต่อทางไฟฟ้า คุณภาพการประกอบทางกล และการปฏิบัติตามข้อกำหนดเฉพาะของผลิตภัณฑ์
Dufew Electric ปฏิบัติตามขั้นตอนการควบคุมคุณภาพที่มีโครงสร้างเพื่อให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ที่เชื่อถือได้และมาตรฐานการผลิตที่สม่ำเสมอ
เอกสารคุณภาพ ได้แก่ การรับรองระบบการจัดการคุณภาพ ISO9001, การรับรอง CE, รายงานการทดสอบผลิตภัณฑ์ และบันทึกการตรวจสอบโรงงาน
สามารถจัดเตรียมเอกสารทางเทคนิคและรายงานคุณภาพได้ตามความต้องการเฉพาะของโครงการ
Dufew Electric เตรียมตู้ตัวต้านทานแบบท่อตามข้อกำหนดการขนส่งทางอุตสาหกรรม เพื่อให้มั่นใจถึงการจัดส่งที่ปลอดภัยและการติดตั้งที่ราบรื่น
บรรจุภัณฑ์ประกอบด้วยบรรจุภัณฑ์มาตรฐานส่งออก การป้องกันความชื้น การเสริมแรงภายใน และฉลากระบุผลิตภัณฑ์
ก่อนการจัดส่ง วิศวกรจะยืนยันรายละเอียดที่สำคัญ เช่น ขนาดของตู้ น้ำหนัก จุดยก และข้อกำหนดในการติดตั้ง เพื่อรองรับการติดตั้งที่มีประสิทธิภาพหลังการส่งมอบ
ตัวต้านทานแบบท่อใช้โครงสร้างเหล็กสเตนเลสแบบปิดผนึกซึ่งมีการป้องกันความชื้น ฝุ่น การกัดกร่อน และการสั่นสะเทือนได้ดีขึ้น ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง
ใช่. การกำหนดค่าการป้องกัน โครงสร้างตู้ และการออกแบบการระบายความร้อนสามารถปรับแต่งได้ตามเงื่อนไขการติดตั้งและข้อกำหนดด้านสิ่งแวดล้อมที่แตกต่างกัน
ใช่. Dufew Electric รองรับการปรับแต่งกำลัง ความต้านทาน แรงดันไฟฟ้า ขนาดตู้ และโครงสร้างการติดตั้งตามความต้องการใช้งานเฉพาะ
โดยทั่วไปจะใช้ในท่าเรือ อุปกรณ์เหมืองแร่ ระบบการผลิตสารเคมี เครื่องจักรกลหนัก สิ่งอำนวยความสะดวกการทดสอบการจัดเก็บพลังงาน และการใช้งานทางอุตสาหกรรมอื่นๆ
ท่อสเตนเลสสตีลแบบปิดผนึกช่วยปกป้องส่วนประกอบภายในในขณะเดียวกันก็ให้การถ่ายเทความร้อนที่เสถียร การป้องกันทางกลไกที่แข็งแกร่ง และประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะการทำงานที่สมบุกสมบัน
ใช่. การออกแบบนี้สนับสนุนการดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่องผ่านการจัดการระบายความร้อน การออกแบบการไหลเวียนของอากาศ และการปกป้องส่วนประกอบที่เชื่อถือได้
ลูกค้าควรระบุรายละเอียดการใช้งานที่สำคัญ รวมถึงพิกัดกำลัง แรงดันไฟฟ้า ค่าความต้านทาน สภาพแวดล้อมการทำงาน รอบการทำงาน และข้อกำหนดในการติดตั้ง
ใช่. สามารถจัดเตรียมข้อมูลจำเพาะ บันทึกการทดสอบ และเอกสารคุณภาพได้ตามความต้องการเฉพาะของโครงการ
Tubular Resistor Cabinet เป็นโซลูชันตัวต้านทานแบบกำหนดเองที่ออกแบบมาสำหรับการใช้งานที่มีข้อกำหนดทางไฟฟ้าและสิ่งแวดล้อมที่แตกต่างกัน
Dufew Electric นำเสนอโซลูชันโดยพิจารณาจากอัตรากำลัง ข้อกำหนดแรงดันไฟฟ้า การกำหนดค่าความต้านทาน สภาพแวดล้อมการทำงาน และเงื่อนไขการติดตั้ง
ส่งข้อกำหนดโครงการของคุณ แล้ววิศวกรของ Dufew Electric จะแนะนำการกำหนดค่าตัวต้านทานและการออกแบบตู้ที่เหมาะสม
