เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

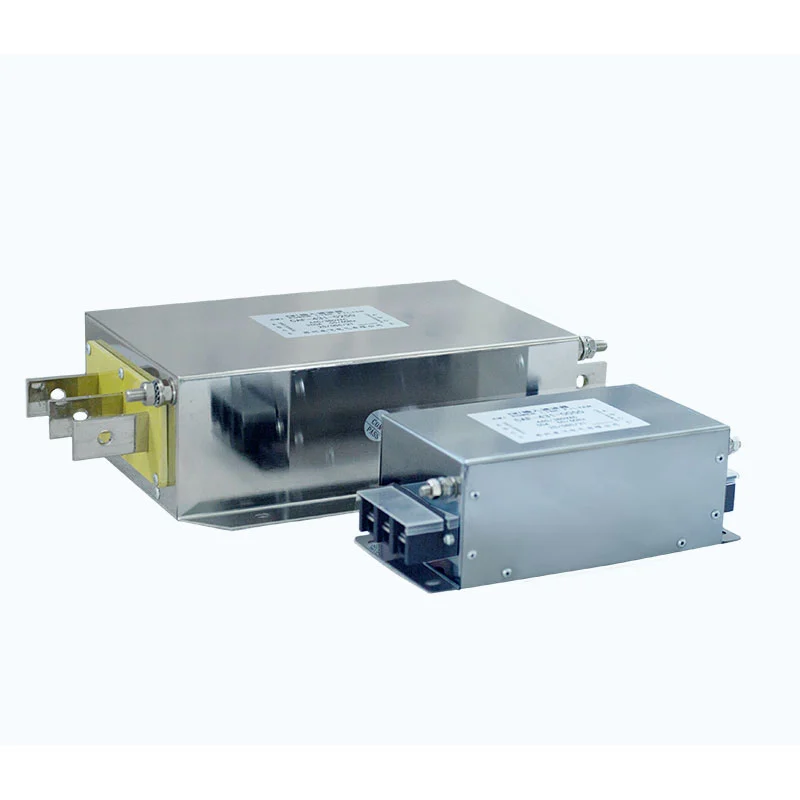

มีการติดตั้งตัวกรองแหล่งจ่ายไฟระหว่างแหล่งพลังงานขาเข้าและกำลังไฟฟ้าเข้าของอุปกรณ์ วัตถุประสงค์หลักคือเพื่อควบคุมการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่เกิดขึ้นผ่านสายไฟ
อุปกรณ์อิเล็กทรอนิกส์กำลัง เช่น อินเวอร์เตอร์ เซอร์โวไดรฟ์ และอุปกรณ์จ่ายไฟแบบสวิตชิ่งสามารถสร้างสัญญาณรบกวนความถี่สูงระหว่างการทำงานของสวิตชิ่งได้ อุปกรณ์ไฟฟ้าภายนอกและเครือข่ายไฟฟ้ายังสามารถแนะนำการรบกวนความถี่สูงที่ไม่พึงประสงค์ในสายจ่ายไฟเดียวกันได้
ตัวกรองจะให้อิมพีแดนซ์แก่ส่วนประกอบความถี่สูงที่ไม่ต้องการเหล่านี้ ในขณะเดียวกันก็ปล่อยให้แหล่งจ่ายไฟปกติสามารถผ่านได้
It is designed to work in both directions:
- ลดการรบกวนความถี่สูงที่เกิดจากอุปกรณ์และดำเนินการต่อเครือข่ายไฟฟ้า
- ลด RF ภายนอกและการรบกวนทางไฟฟ้าที่เข้าสู่อุปกรณ์ผ่านสายจ่าย
- ระงับการรบกวนโหมดทั่วไปและโหมดดิฟเฟอเรนเชียล
- ลดความเป็นไปได้ของการรบกวนระหว่างอุปกรณ์อิเล็กทรอนิกส์ที่อยู่ติดกัน
ตัวกรองจึงใช้เป็นส่วนหนึ่งของการควบคุม EMI/EMC ของอุปกรณ์และระบบป้องกันการรบกวนของสายไฟ
ตัวกรองใช้การผสมผสานระหว่างโช้คโหมดทั่วไป ตัวเก็บประจุ X ตัวเก็บประจุ Y และส่วนประกอบต้านทานเพื่อสร้างเครือข่ายการกรองความถี่ต่ำผ่าน
โช้คโหมดร่วมมีความต้านทานสูงต่อสัญญาณรบกวนความถี่สูงในโหมดทั่วไป ในขณะเดียวกันก็ปล่อยให้กระแสไฟจ่ายตามปกติผ่านไปได้
ตัวเก็บประจุ X เชื่อมต่อผ่านตัวนำไฟฟ้าและเป็นช่องทางสำหรับสัญญาณรบกวนความถี่สูงในโหมดดิฟเฟอเรนเชียล
ตัวเก็บประจุ Y ให้เส้นทางที่ควบคุมระหว่างตัวนำไฟฟ้าและการอ้างอิงกราวด์หรือแชสซีเพื่อการรบกวนในโหมดทั่วไปที่เหมาะสม
ขึ้นอยู่กับการกำหนดค่าของวงจร ส่วนประกอบตัวต้านทานสามารถใช้สำหรับการคายประจุตัวเก็บประจุและการลดแรงสั่นสะเทือนของวงจร
วงจรรวมช่วยลดสัญญาณรบกวนในโหมดร่วมและโหมดดิฟเฟอเรนเชียลในช่วงความถี่ที่ระบุ
ตัวกรองสามารถใช้โครงสร้างแบบขั้นตอนเดียวหรือสองขั้นตอนก็ได้
การกรองแบบขั้นตอนเดียวเหมาะสำหรับการใช้งานที่สามารถควบคุมระดับสัญญาณรบกวนได้ด้วยส่วนการกรองเพียงส่วนเดียว และพื้นที่การติดตั้งมีจำกัด
การกรองแบบสองขั้นตอนช่วยลดทอนสัญญาณเพิ่มเติมในกรณีที่อุปกรณ์ทำงานในสภาพแวดล้อมที่มีแม่เหล็กไฟฟ้าที่มีความต้องการมากขึ้น
การกำหนดค่าที่เหมาะสมควรพิจารณาจากอุปกรณ์ คุณลักษณะการรบกวน การลดทอนที่ต้องการ และเงื่อนไขการติดตั้ง
ข้อมูลจำเพาะต่อไปนี้ใช้กับการกำหนดค่าผลิตภัณฑ์ที่เกี่ยวข้อง ตัวกรอง Dufew Electric แต่ละรุ่นอาจมีช่วงแรงดันและกระแสต่างกัน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 250VAC สำหรับการกำหนดค่าเฟสเดียวที่ระบุ |
| จัดอันดับปัจจุบัน | 1A--60A สำหรับการกำหนดค่าเฟสเดียวที่ระบุ |
| ความถี่ในการทำงาน | 50Hz / 60Hz / สูงสุด 500Hz ขึ้นอยู่กับการกำหนดค่า |
| ช่วงการกรอง | 5 กิโลเฮิร์ตซ์--30 เมกะเฮิร์ตซ์ |
| ความเป็นฉนวน, เส้นต่อเส้น | 1500VDC / 60 วินาที |
| ความเป็นฉนวน, เส้นถึงพื้น | 2250VDC / 60 วินาที* |
| ความต้านทานของฉนวน | >100MΩ ที่ 1,000VDC |
| ความสามารถในการโอเวอร์โหลด | 1.4 × จัดอันดับกระแสเป็นเวลา 1 นาที โดยมีอย่างน้อย 15 นาทีระหว่างเหตุการณ์โอเวอร์โหลด |
| เกรดการป้องกัน | IP00 / IP20 |
| ชั้นฉนวน | T40 / F (155°C) |
| เกรดสารหน่วงไฟ | UL94V-2 |
| มาตรฐานผลิตภัณฑ์ | กิกะไบต์/ที 15287/8 |
* ข้อมูลทางเทคนิคที่ให้มายังแสดงรายการ 2500VDC / 60s สำหรับความเป็นฉนวนระหว่างสายกับพื้น ควรยืนยันค่าที่ใช้บังคับจากข้อกำหนดขั้นสุดท้ายสำหรับรุ่นที่เลือก
การกำหนดรุ่นทั่วไปคือ: CAF-4 3 1-0010
| รหัส | คำอธิบาย |
|---|---|
| คาเฟ่ | ชุดกรอง Dufew Electric |
| 4 | ระดับแรงดันไฟฟ้า 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | การกำหนดค่าเฟส 3 = สามเฟส, 1 = เฟสเดียว |
| 1 | หมวดหมู่ตัวกรอง 1 = ตัวกรองอินพุต 2 = ตัวกรองเอาต์พุต |
| 0010 | จัดอันดับปัจจุบัน; 0010 = 10A |
ควรตรวจสอบการกำหนดรุ่นกับข้อมูลจำเพาะของผลิตภัณฑ์และป้ายชื่อที่เกี่ยวข้องก่อนสั่งซื้อ
วงจรตัวกรองระบุการรบกวนความถี่สูงทั้งโหมดทั่วไปและโหมดดิฟเฟอเรนเชียล ทำให้สามารถใช้งานได้ในกรณีที่อาจมี EMI ดำเนินการประเภทต่างๆ
ตัวกรองสามารถลดการรบกวนที่เกิดจากอุปกรณ์ที่เชื่อมต่อและดำเนินการไปยังเครือข่ายจ่ายไฟ ขณะเดียวกันก็จำกัดการรบกวนความถี่สูงภายนอกที่เข้ามาผ่านการเชื่อมต่อสายไฟ
ช่วงการกรองที่ระบุครอบคลุมการรบกวนความถี่สูงที่เกี่ยวข้องกับอุปกรณ์อิเล็กทรอนิกส์กำลังแบบสวิตชิ่งและอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
สามารถเลือกโครงสร้างการกรองได้ตามระดับการรบกวนและข้อกำหนดในการติดตั้ง
โครงสร้างแบบรวมนี้เหมาะสำหรับการติดตั้งภายในตู้ควบคุมและตู้ไฟฟ้าซึ่งมีพื้นที่ติดตั้งจำกัด
ตัวกรองได้รับการออกแบบสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลังเฟสเดียวที่จำเป็นต้องควบคุม EMI ที่ดำเนินการ สามารถใช้กับอินเวอร์เตอร์เฟสเดียว เซอร์โวไดรฟ์ อุปกรณ์จ่ายไฟแบบสวิตชิ่ง ตัวควบคุม เครื่องปัก เครื่องแกะสลัก อุปกรณ์ควบคุมอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ที่ติดตั้งในสภาพแวดล้อมที่ไวต่อ EMI
ตัวกรองยังสามารถใช้ในการติดตั้งระบบไฟฟ้าซึ่งอุปกรณ์อิเล็กทรอนิกส์หลายตัวทำงานบนเครือข่ายพลังงานเดียวกัน และการรบกวนที่เกิดขึ้นอาจส่งผลต่อการทำงานของอุปกรณ์หรือประสิทธิภาพของระบบ
ตัวกรองอาจเหมาะสมเมื่ออุปกรณ์ประสบกับอาการที่เกี่ยวข้องกับสัญญาณรบกวน เช่น:
- การปิดระบบที่ไม่คาดคิด
- การกระตุ้นที่ผิดพลาดหรือการทำงานที่ผิดปกติ
- การสื่อสารหรือการควบคุมการรบกวน
- สัญญาณรบกวนทางไฟฟ้ามากเกินไป
- การรบกวนสายไฟระหว่างอุปกรณ์ที่อยู่ติดกัน
อาการเหล่านี้อาจมีสาเหตุหลายประการ ก่อนที่จะเลือกตัวกรอง ควรระบุแหล่งที่มาที่แท้จริงของปัญหา ตัวกรองไม่สามารถแทนที่มาตรการแก้ไขสำหรับการโอเวอร์โหลด การต่อสายดินที่ไม่ถูกต้อง ฉนวนขัดข้อง อุปกรณ์ขัดข้อง หรือปัญหาทางไฟฟ้าอื่นๆ ที่เกี่ยวข้อง
การเลือกตัวกรองควรพิจารณาถึงแรงดันไฟฟ้าของอุปกรณ์ กระแสไฟที่กำหนด ความถี่ในการทำงาน การกำหนดค่าเฟสเดียว ประสิทธิภาพการกรองที่ต้องการ ขนาดการติดตั้ง วิธีการต่อสายดิน อุณหภูมิโดยรอบ และระดับการป้องกัน
สำหรับการกำหนดค่าเฟสเดียวที่ระบุ อัตราตัวกรองที่แนะนำคือประมาณ 1.2–1.5 เท่าของกระแสไฟฟ้าที่กำหนดของอุปกรณ์ การเลือกขั้นสุดท้ายควรพิจารณากระแสโหลดจริง สภาวะโหลดเกิน อุณหภูมิในการทำงาน และข้อกำหนดเฉพาะของผู้ผลิต
สำหรับการเลือกรุ่น ลูกค้าสามารถระบุรุ่นอุปกรณ์ แรงดันไฟฟ้า กระแสไฟที่กำหนด ความถี่ในการทำงาน แผนผังสายไฟ ขนาดการติดตั้ง อาการรบกวน และสภาพแวดล้อมในการทำงาน
การติดตั้งที่ถูกต้องมีความสำคัญอย่างยิ่งต่อการปราบปราม EMI ความถี่สูง
ตรวจสอบแรงดันและกระแสของอุปกรณ์ก่อนการติดตั้ง ตัวกรองที่เลือกจะต้องเข้ากันได้กับการจ่ายอุปกรณ์และกระแสไฟในการทำงาน
ตรวจสอบตัวเครื่อง ขั้วต่อ จุดยึด ป้ายระบุ และเครื่องหมายสายไฟ อย่าติดตั้งเครื่องที่เสียหาย
ติดตั้งตัวกรองให้ใกล้กับช่องจ่ายไฟของอุปกรณ์ที่ได้รับการป้องกันมากที่สุด สำหรับการติดตั้งในตู้ สามารถติดตั้งตัวกรองบนพื้นผิวยึดโลหะที่เหมาะสมได้ตามความต้องการในการติดตั้ง
เชื่อมต่อตัวกรองระหว่างแหล่งจ่ายไฟขาเข้าและอินพุตของอุปกรณ์ตามแผนภาพการเดินสายไฟที่เกี่ยวข้อง ปฏิบัติตามขั้วอินพุตและเอาต์พุตที่ทำเครื่องหมายไว้ซึ่งมีการระบุทิศทางการเชื่อมต่อที่กำหนดไว้
ขั้วต่อสายดินจะต้องเชื่อมต่ออย่างน่าเชื่อถือ
อย่ารวมสายอินพุตตัวกรองและสายเอาต์พุตเข้าด้วยกัน
การรบกวนความถี่สูงสามารถเชื่อมต่อระหว่างตัวนำอินพุตและเอาต์พุตที่มีการกำหนดเส้นทางอย่างใกล้ชิด และบายพาสวงจรกรอง ดังนั้นการเดินสายไฟด้านอินพุตและด้านโหลดจึงควรเดินแยกกันและแยกออกจากกันให้มากที่สุดเท่าที่จะเป็นไปได้
ตัวนำสายดินควรสั้นและมีความต้านทานต่ำเพียงพอสำหรับการติดตั้ง
หลังจากตรวจสอบสายไฟและสายดินแล้ว:
1. ยืนยันการเชื่อมต่อเทอร์มินัลทั้งหมด
2. ตรวจสอบการแยกสายเคเบิลอินพุต/เอาต์พุต
3. เพิ่มพลังให้กับอุปกรณ์
4. สังเกตสถานะการทำงานและสภาวะการแจ้งเตือน
5. ตรวจสอบว่าการรบกวนดั้งเดิมลดลงหรือไม่
สำหรับอุปกรณ์เฟสเดียวขนาดกะทัดรัด ชุดตัวกรองแบบรวมสามารถลดจำนวนส่วนประกอบที่จำเป็นสำหรับการติดตั้งได้
| การเปรียบเทียบ | ตัวกรองเฟสเดียวแบบรวม | แยกหน่วยกรอง |
|---|---|---|
| โครงสร้าง | การประกอบแบบรวมหนึ่งชุด | ชุดประกอบอิสระหลายชุด |
| การติดตั้ง | จุดติดตั้งตัวกรองหนึ่งจุด | แยกหน่วยและจุดยึด |
| สายไฟ | ขั้วต่ออินพุตและเอาต์พุตตัวกรองเฉพาะ | การเชื่อมต่อโครงข่ายและการกำหนดเส้นทางเพิ่มเติม |
| พื้นที่ตู้ | Suitable for compact control cabinets | ต้องใช้พื้นที่ในแต่ละยูนิต |
| การจัดการส่วนประกอบ | การประกอบผลิตภัณฑ์หนึ่งชิ้น | แยกส่วนประกอบและอุปกรณ์เสริม |
ประสิทธิภาพ EMI ที่แท้จริงขึ้นอยู่กับวงจรตัวกรอง สภาพไฟฟ้า การต่อสายดิน การเดินสายเคเบิล และคุณภาพการติดตั้ง โครงสร้างแบบรวมไม่ควรถือเป็นการรับประกันการลดทอน EMI ที่เหนือกว่าโดยไม่มีข้อมูลการทดสอบเฉพาะแอปพลิเคชัน
Dufew Electric ผลิตส่วนประกอบอิเล็กทรอนิกส์กำลัง รวมถึงตัวต้านทาน ระบบเบรก เครื่องปฏิกรณ์ ตัวกรอง หม้อแปลง และอุปกรณ์ไฟฟ้าที่ปรับแต่งเอง
สำหรับตัวกรองแหล่งจ่ายไฟ การผลิตและการตรวจสอบอาจรวมถึง:
การตรวจสอบส่วนประกอบ → ชุดตัวกรอง → การทดสอบทางไฟฟ้า → การตรวจสอบขั้นสุดท้าย → บรรจุภัณฑ์
ขึ้นอยู่กับการกำหนดค่าของผลิตภัณฑ์ การตรวจสอบอาจรวมถึง:
- การตรวจสอบข้อกำหนดส่วนประกอบ
- การตรวจสอบขั้วและการเชื่อมต่อ
- การทดสอบความต้านทานของฉนวน
- การทดสอบความเป็นฉนวน
- การทดสอบสมรรถนะทางไฟฟ้า
- การตรวจสอบมิติ
- การตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย
สามารถจัดเตรียมบันทึกทางเทคนิคและเอกสารการทดสอบที่เกี่ยวข้องได้ตามความต้องการของผลิตภัณฑ์และโครงการ
Dufew Electric มีใบรับรอง ISO และ CE ที่สนับสนุนกิจกรรมการจัดการคุณภาพและการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์
ใบรับรองและเอกสารทางเทคนิคที่เกี่ยวข้องควรได้รับการยืนยันตามรุ่นที่เลือก โครงร่างผลิตภัณฑ์ และตลาดที่ต้องการ
คำสั่งซื้อระหว่างประเทศสามารถจัดเรียงตามปริมาณผลิตภัณฑ์ ขนาด ปลายทาง และข้อกำหนดในการจัดส่ง
การขนส่งทางทะเล การขนส่งทางอากาศ บริการจัดส่งด่วน หรือบริษัทขนส่งที่ได้รับการเสนอชื่อจากลูกค้าสามารถใช้งานได้ตามความเหมาะสม บรรจุภัณฑ์ถูกเลือกตามโครงสร้างผลิตภัณฑ์และเงื่อนไขการขนส่ง
มีการติดตั้งที่อินพุตกำลังไฟของอุปกรณ์อิเล็กทรอนิกส์ เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เดินทางผ่านสายไฟ การใช้งานทั่วไป ได้แก่ อินเวอร์เตอร์เฟสเดียว เซอร์โวไดรฟ์ อุปกรณ์จ่ายไฟแบบสวิตชิ่ง และตัวควบคุม
ตัวกรองได้รับการออกแบบเพื่อจัดการกับสัญญาณรบกวนความถี่สูงทั้งโหมดทั่วไปและโหมดดิฟเฟอเรนเชียล ช่วงการกรองที่ระบุคือ 5 kHz--30 MHz สำหรับการกำหนดค่าที่เกี่ยวข้อง
ควรติดตั้งให้ใกล้กับกำลังไฟฟ้าเข้าของอุปกรณ์ป้องกันมากที่สุด ควรแยกสายเคเบิลด้านอินพุตและเอาต์พุตออกเพื่อลดการเชื่อมต่อแม่เหล็กไฟฟ้าที่อาจเลี่ยงผ่านตัวกรอง
ใช่. มีไว้สำหรับการใช้งานต่างๆ รวมถึงอินเวอร์เตอร์เฟสเดียว เซอร์โวไดรฟ์ อุปกรณ์จ่ายไฟแบบสวิตชิ่ง ตัวควบคุม และอุปกรณ์อิเล็กทรอนิกส์ที่คล้ายกัน โดยที่พิกัดทางไฟฟ้าเข้ากันได้
การเลือกควรพิจารณาถึงกระแสไฟในการทำงานที่กำหนดและตามจริงของอุปกรณ์ แรงดันไฟฟ้า สภาวะการทำงาน และข้อกำหนดเฉพาะของตัวกรอง คำแนะนำในการเลือกที่ให้มาแนะนำประมาณ 1.2--1.5 เท่าของกระแสไฟฟ้าที่กำหนดของอุปกรณ์
สามารถช่วยได้เมื่ออาการเหล่านี้เกิดขึ้นหรือรุนแรงขึ้นจากการรบกวนทางแม่เหล็กไฟฟ้าหรือการรบกวนของสายไฟ หากข้อผิดพลาดเป็นผลมาจากการโอเวอร์โหลด การต่อสายดินที่ไม่ถูกต้อง ปัญหาเกี่ยวกับฉนวน หรือความผิดปกติของอุปกรณ์ภายใน สาเหตุที่แท้จริงจะต้องได้รับการแก้ไขแยกกัน
สามารถประเมินพิกัดไฟฟ้า โครงสร้างการกรอง ขนาดการติดตั้ง และข้อกำหนดอื่นๆ ได้ตามข้อกำหนดของอุปกรณ์และการใช้งาน
ใช่. สูงกว่า 1,000 ม. การกระจายความร้อนที่ลดลงอาจต้องลดกระแสไฟ ข้อมูลทางเทคนิคที่ให้มาระบุระดับความสูงสูงสุด 2,000 ม. และแนะนำการลดกระแสไฟ 15% ที่สูงกว่า 1,000 ม. ข้อกำหนดขั้นสุดท้ายควรได้รับการยืนยันสำหรับรุ่นที่เลือก
Dufew Electric จ่ายตัวกรองแหล่งจ่ายไฟสำหรับอินเวอร์เตอร์เฟสเดียว เซอร์โวไดรฟ์ แหล่งจ่ายไฟแบบสวิตชิ่ง ตัวควบคุม และอุปกรณ์อิเล็กทรอนิกส์กำลังอื่น ๆ ตัวกรองใช้ส่วนประกอบการกรองโหมดทั่วไปและโหมดดิฟเฟอเรนเชียลเพื่อลด EMI ที่ดำเนินการผ่านการเชื่อมต่อพลังงาน
สำหรับการเลือกผลิตภัณฑ์ ให้ระบุแรงดันไฟฟ้าของอุปกรณ์ กระแสไฟที่กำหนด ความถี่ในการทำงาน เงื่อนไขการติดตั้ง และข้อมูลสัญญาณรบกวนที่มีอยู่สำหรับการตรวจสอบการกำหนดค่า
