ตัวกรองอินพุต

ในระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ VFD และอุปกรณ์อิเล็กทรอนิกส์กำลังจะสร้างสัญญาณรบกวนการสลับความถี่สูงและการรบกวนฮาร์มอนิกระหว่างการทำงาน การรบกวนเหล่านี้อาจส่งผลต่อตัวควบคุม ระบบสื่อสาร เซ็นเซอร์ และอุปกรณ์ที่มีความละเอียดอ่อนอื่นๆ ในบริเวณใกล้เคียง

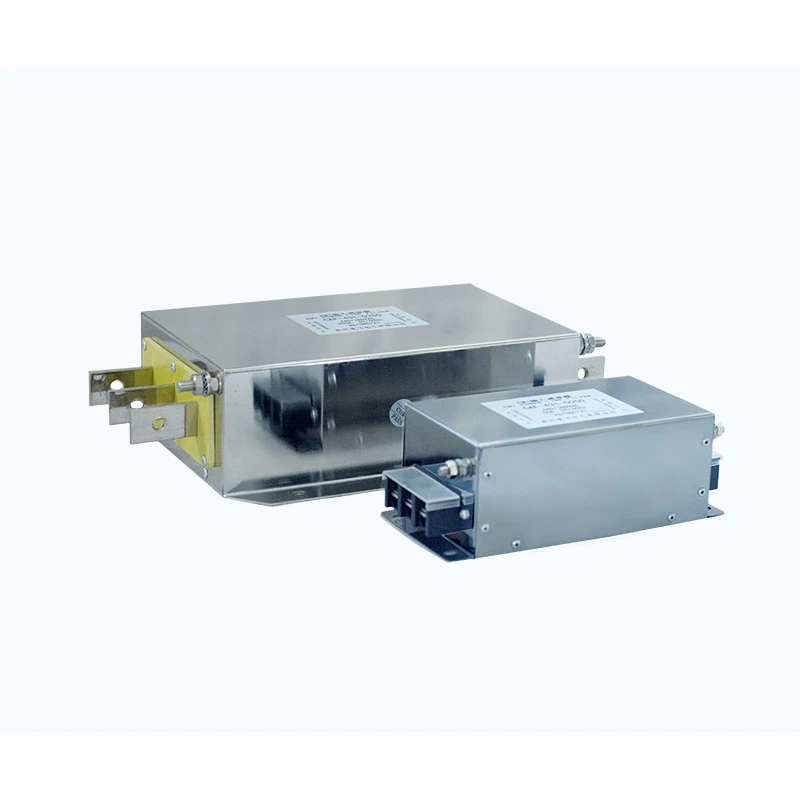

Dufew Electric Input Filter ได้รับการติดตั้งแบบอนุกรมระหว่างแหล่งจ่ายไฟและ VFD หรือเทอร์มินัลอินพุตเซอร์โวไดรฟ์ เพื่อลดเส้นทางการส่งคลื่นรบกวนแม่เหล็กไฟฟ้าระหว่างระบบขับเคลื่อนและเครือข่ายไฟฟ้า

ตัวกรองใช้โครงสร้างการกรอง EMC แบบหลายขั้นตอนที่ผสมผสานส่วนประกอบแม่เหล็ก ตัวเก็บประจุ และการออกแบบแดมปิ้งที่ได้รับการปรับปรุง เพื่อระงับสัญญาณรบกวนทั้งในโหมดทั่วไปและโหมดดิฟเฟอเรนเชียลในช่วงความถี่กว้าง

คุณสมบัติการออกแบบที่สำคัญ ได้แก่ :

- ส่วนประกอบแม่เหล็กสูญเสียต่ำเพื่อประสิทธิภาพการกรองที่เสถียร

- เครือข่ายตัวเก็บประจุที่ปรับให้เหมาะสมสำหรับการปราบปราม EMC

- การออกแบบกระแสไฟรั่วต่ำเพื่อให้เข้ากันได้กับระบบป้องกัน

- ประสิทธิภาพของฉนวนสูงสำหรับสภาพแวดล้อมทางอุตสาหกรรม

- การกำหนดค่าการติดตั้ง IP00/IP20 ที่ยืดหยุ่น

ด้วยประสิทธิภาพของ EMC ที่เชื่อถือได้และพารามิเตอร์ทางไฟฟ้าที่ปรับแต่งได้ Dufew Input Filters ช่วยปรับปรุงเสถียรภาพของระบบในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง

ตัวกรองอินพุตช่วยปรับปรุงประสิทธิภาพของระบบ VFD ได้อย่างไร

1. ลดการรบกวนทางแม่เหล็กไฟฟ้า

อุปกรณ์สวิตชิ่ง VFD สร้างสัญญาณรบกวนความถี่สูงที่สามารถเดินทางผ่านสายไฟและป้อนกลับเข้าไปในโครงข่ายไฟฟ้า ตัวกรองช่วยลดการปล่อยก๊าซเรือนกระจก จำกัดการส่งสัญญาณรบกวนความถี่สูง ปรับปรุงประสิทธิภาพของ EMC และลดสัญญาณรบกวนไปยังอุปกรณ์ไฟฟ้าในบริเวณใกล้เคียง

2. ลดเสียงรบกวนในโหมดทั่วไปและโหมดดิฟเฟอเรนเชียล

เส้นทางการรบกวนที่แตกต่างกันต้องใช้วิธีการกรองที่แตกต่างกัน โครงสร้างการกรองผสมผสานการปราบปรามโหมดทั่วไปสำหรับสัญญาณรบกวนระหว่างสายไฟและกราวด์กับการปราบปรามโหมดดิฟเฟอเรนเชียลสำหรับการรบกวนระหว่างตัวนำ ซึ่งจะช่วยปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้าในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน

3. ปรับปรุงเสถียรภาพเครือข่ายพลังงาน

เครือข่ายพลังงานทางอุตสาหกรรมอาจได้รับผลกระทบจากความผันผวนของแรงดันไฟฟ้า การรบกวนของสวิตชิ่ง และการรบกวนฮาร์มอนิก ด้วยการลดผลกระทบของการรบกวนเหล่านี้ต่อระบบขับเคลื่อน ตัวกรองช่วยรักษาการทำงานของอุปกรณ์ให้มีเสถียรภาพและให้การปกป้องเพิ่มเติมสำหรับส่วนประกอบทางไฟฟ้าที่มีความละเอียดอ่อน

4. รองรับการใช้งานสายเคเบิลแบบยาวและมัลติไดรฟ์

ปัญหา EMC สามารถสังเกตได้ชัดเจนมากขึ้นในระบบที่มีหลายไดรฟ์หรือมีการจัดวางสายเคเบิลมอเตอร์ยาว การออกแบบนี้เหมาะสำหรับการติดตั้งแบบหลายไดรฟ์ การใช้งานสายเคเบิลแบบยาว ตู้ควบคุมความหนาแน่นสูง และระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการประสิทธิภาพของ EMC ที่สม่ำเสมอ

คุณสมบัติการออกแบบที่สำคัญ

โครงสร้างการกรอง EMC สามขั้นตอน

โครงสร้างสามขั้นตอนที่ได้รับการปรับปรุงให้ลดทอนลงในช่วงความถี่ต่ำ กลาง และสูง ช่วยลดการรบกวนทางไฟฟ้าประเภทต่างๆ และรักษาประสิทธิภาพการกรองที่มีประสิทธิภาพภายใต้สภาวะการทำงานที่แตกต่างกัน

การออกแบบกระแสไฟรั่วต่ำ

โครงสร้างตัวเก็บประจุแบบกราวด์ได้รับการปรับให้เหมาะสมเพื่อจำกัดกระแสไฟฟ้ารั่วที่ไม่จำเป็น ในขณะที่ยังคงความเข้ากันได้กับอุปกรณ์ป้องกันการรั่วไหล ซึ่งสนับสนุนการทำงานที่มั่นคงในระบบไฟฟ้าอุตสาหกรรม

ระบบฉนวนความน่าเชื่อถือสูง

ระบบฉนวนได้รับการออกแบบสำหรับการใช้งานในอุตสาหกรรมในระยะยาว โดยมีความคงทนของไดอิเล็กทริกแบบเส้นต่อเส้นสูงถึง 1500VDC/60S, ความเป็นฉนวนแบบเส้นต่อพื้นสูงถึง 2500VDC/60S และความต้านทานของฉนวนที่ ≥100MΩ ที่ 1,000VDC

สถานการณ์การใช้งาน

โซลูชันตัวกรองอินพุต Dufew ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่ต้องการการปรับปรุงประสิทธิภาพของ EMC และความเสถียรทางไฟฟ้า

ข้อมูลจำเพาะทางเทคนิค

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังทางอุตสาหกรรม รวมถึงตัวกรอง EMC เครื่องปฏิกรณ์ ตัวต้านทานเบรก และโซลูชันไฟฟ้าที่ปรับแต่งเอง

ด้วยกระบวนการผลิตที่มีการควบคุมและการทดสอบประสิทธิภาพทางไฟฟ้า Dufew จึงรับประกันคุณภาพผลิตภัณฑ์ที่เชื่อถือได้สำหรับการใช้งานทางอุตสาหกรรม

การควบคุมคุณภาพประกอบด้วย:

- การตรวจสอบส่วนประกอบ

- การทดสอบสมรรถนะทางไฟฟ้า

- การทดสอบความต้านทานของฉนวน

- การทดสอบการทนต่อแรงดันไฟฟ้า

- การตรวจสอบการทำงาน

Dufew ปรับปรุงระบบการจัดการคุณภาพและมาตรฐานผลิตภัณฑ์อย่างต่อเนื่อง

ใบรับรองและเอกสารทางเทคนิคประกอบด้วย:

- ระบบการจัดการคุณภาพ ISO 9001

- ใบรับรอง CE

- รายงานผลการทดสอบผลิตภัณฑ์

- เอกสารทางเทคนิคที่กำหนดเอง

Dufew สนับสนุนการผลิต OEM การออกแบบที่กำหนดเอง และความร่วมมือด้านวิศวกรรมสำหรับลูกค้าทั่วโลก

บรรจุภัณฑ์และการจัดส่ง

Dufew นำเสนอโซลูชั่นบรรจุภัณฑ์ที่เน้นการส่งออกเพื่อปกป้องอุปกรณ์ไฟฟ้าระหว่างการขนส่ง

บรรจุภัณฑ์ประกอบด้วย:

-ป้องกันความชื้น

- ยึดกันกระแทก

- เสริมบรรจุภัณฑ์สำหรับรุ่นใหญ่

- ฉลากระบุผลิตภัณฑ์

- เอกสารทางเทคนิคพร้อมจัดส่ง

ตัวกรองแต่ละตัวได้รับการตรวจสอบก่อนจัดส่งเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: วัตถุประสงค์ของ Input Filter ในระบบ VFD คืออะไร?

ช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดขึ้นระหว่างการทำงานของ VFD ปรับปรุงประสิทธิภาพของ EMC และปกป้องส่วนประกอบทางไฟฟ้าจากการรบกวนจากพลังงานภายนอก

คำถามที่ 2: ควรติดตั้งตัวกรองนี้ไว้ที่ใด

มีการติดตั้งระหว่างแหล่งจ่ายไฟและช่องอินพุต VFD หรือเซอร์โวไดรฟ์ เพื่อลดการส่งสัญญาณรบกวนผ่านเครือข่ายพลังงาน และปรับปรุงความเสถียรของระบบ

คำถามที่ 3: ผลิตภัณฑ์ Dufew รองรับความยาวสายเคเบิลเท่าใด

โซลูชัน Dufew สามารถรองรับสายเคเบิลที่มีฉนวนหุ้มได้สูงถึง 400 เมตร และสายเคเบิลที่ไม่มีฉนวนหุ้มได้สูงถึง 300 เมตร ซึ่งขึ้นอยู่กับเงื่อนไขการติดตั้ง ซึ่งช่วยรักษาประสิทธิภาพการกรองที่เสถียรในการใช้งานระยะไกล

คำถามที่ 4: Dufew สามารถปรับแต่งโซลูชันการกรอง EMC ได้หรือไม่

ใช่. Dufew นำเสนอโซลูชันที่ปรับแต่งได้ รวมถึงพิกัดแรงดันไฟฟ้า ความจุกระแสไฟฟ้า พารามิเตอร์การกรอง ขนาดทางกล และโครงสร้างการติดตั้งตามความต้องการใช้งานที่แตกต่างกัน

โซลูชันการกรอง EMC แบบกำหนดเองจาก Dufew Electric

Dufew Electric นำเสนอโซลูชันตัวกรองอินพุตแบบกำหนดเองสำหรับระบบ VFD เซอร์โวไดรฟ์ และการใช้งานระบบอัตโนมัติทางอุตสาหกรรม

ด้วยความสามารถด้านวิศวกรรมระดับมืออาชีพ กระบวนการผลิตที่เชื่อถือได้ และการควบคุมคุณภาพอย่างเข้มงวด Dufew ช่วยให้ลูกค้าปรับปรุงประสิทธิภาพของ EMC ลดการรบกวนทางไฟฟ้า และบรรลุการดำเนินงานระยะยาวอย่างมั่นคง
