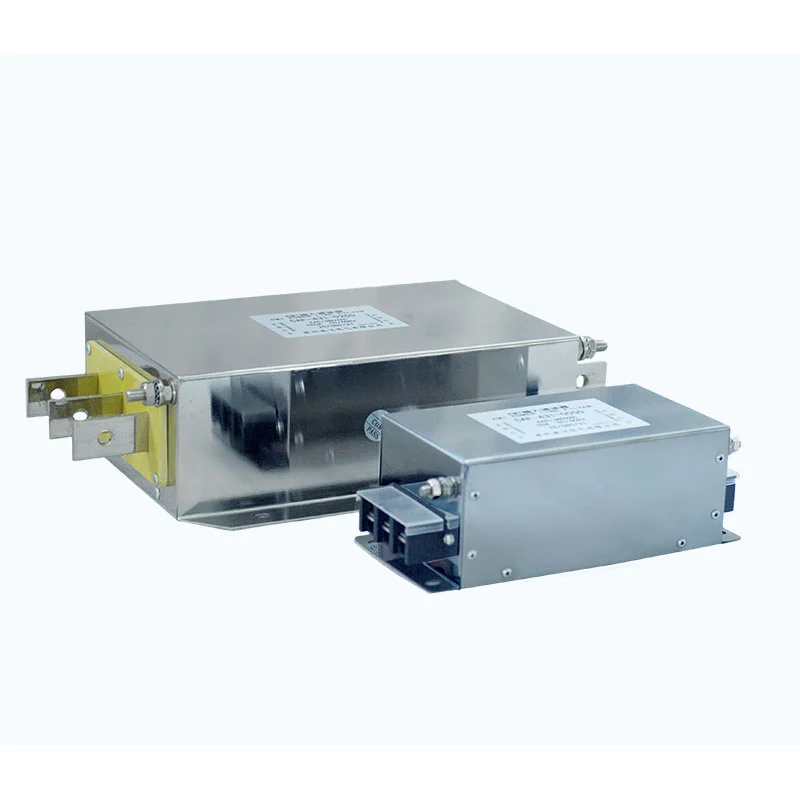

ตัวกรองแบบพาสซีฟ

ตัวกรองแบบพาสซีฟ Dufew Electric ได้รับการออกแบบมาสำหรับระบบไฟฟ้าทางอุตสาหกรรมที่ได้รับผลกระทบจากกระแสฮาร์มอนิกจาก VFD คอนเวอร์เตอร์ วงจรเรียงกระแส และโหลดแบบไม่เชิงเส้นอื่นๆ ด้วยการรวมเครื่องปฏิกรณ์แบบกรอง ตัวเก็บประจุ และตัวต้านทานหน่วงแบบไม่เหนี่ยวนำไว้ในวงจร LC ที่ปรับแล้ว ทำให้เกิดเส้นทางอิมพีแดนซ์ต่ำสำหรับความถี่ฮาร์มอนิกที่เลือก และช่วยลดการไหลเวียนของกระแสฮาร์มอนิกในเครือข่ายไฟฟ้า

โหลดแบบไม่เชิงเส้นที่เกิดขึ้นระหว่างการแปลง AC-DC และการสลับอิเล็กทรอนิกส์กำลังสามารถส่งผลให้หม้อแปลงร้อนเกินไป การสูญเสียสายเคเบิลที่เพิ่มขึ้น ตัวประกอบกำลังลดลง ความเครียดเพิ่มเติมในอุปกรณ์ไฟฟ้า และคุณภาพไฟฟ้าไม่เสถียร ขึ้นอยู่กับเงื่อนไขของระบบ การกำหนดค่าการกรองสามารถออกแบบเพื่อระบุลักษณะเฉพาะฮาร์โมนิค เช่น ส่วนประกอบลำดับที่ 5, 7, 11 และลำดับที่สูงกว่า

ระบบช่วยลดความผิดเพี้ยนของกระแสฮาร์มอนิก ปรับปรุงตัวประกอบกำลัง จำกัดการสูญเสียที่เกี่ยวข้องกับฮาร์มอนิก และสนับสนุนการทำงานทางไฟฟ้าที่เสถียร เมื่อเปรียบเทียบกับระบบชดเชยฮาร์มอนิกแบบแอคทีฟ การกรองแบบพาสซีฟใช้โครงสร้างทางไฟฟ้าที่ค่อนข้างเรียบง่ายโดยไม่มีวงจรควบคุมที่ซับซ้อน ทำให้เหมาะสำหรับการทำงานต่อเนื่องในงานอุตสาหกรรมที่มีลักษณะฮาร์มอนิกที่คาดการณ์ได้

ระบบกรอง LC ทำงานอย่างไร

วงจรเรโซแนนซ์ที่ปรับแล้ว

เครื่องปฏิกรณ์และตัวเก็บประจุจะสร้างสาขา LC ที่ได้รับการปรับแต่ง ซึ่งออกแบบมาสำหรับความถี่ฮาร์มอนิกเฉพาะ

เมื่อกระแสฮาร์มอนิกถึงช่วงความถี่ที่ออกแบบไว้ สาขาการกรองจะให้เส้นทางอิมพีแดนซ์ที่ต่ำกว่าเครือข่ายไฟฟ้า ทำให้สามารถดูดซับกระแสฮาร์มอนิกได้อย่างมีประสิทธิภาพ

การออกแบบนี้ให้:

- การลดฮาร์มอนิกเป้าหมาย

- การบิดเบือนรูปคลื่นกระแสไฟฟ้าที่ต่ำกว่า

- ปรับปรุงเสถียรภาพทางไฟฟ้า

- ความสามารถในการดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่อง

การออกแบบการทำให้หมาด ๆ และการป้องกัน

ตัวต้านทานแบบไม่เหนี่ยวนำในตัวจะควบคุมลักษณะการสะท้อนและปรับปรุงความเสถียรของวงจร

โครงสร้างกันกระแทกช่วย:

- ป้องกันการขยายเสียงสะท้อนที่มากเกินไป

- จำกัดกระแสฮาร์มอนิกที่ผิดปกติ

- ปรับปรุงความน่าเชื่อถือของตัวเก็บประจุ

- ยืดอายุการใช้งานของระบบ

ข้อได้เปรียบที่สำคัญ

1. โครงสร้างแบบพาสซีฟอย่างง่าย

การออกแบบแบบพาสซีฟทำงานโดยไม่มีตัวควบคุม DSP หรือโมดูลการชดเชยทางอิเล็กทรอนิกส์เพิ่มเติม ส่งผลให้โครงสร้างทางไฟฟ้าตรงไปตรงมาพร้อมส่วนประกอบในการควบคุมน้อยลง ต้องการการบำรุงรักษาน้อยลง และสามารถปรับให้เข้ากับสภาพแวดล้อมการปฏิบัติงานทางอุตสาหกรรมได้ดี

2. ปรับปรุงคุณภาพไฟฟ้า

ด้วยการลดการไหลเวียนของกระแสฮาร์มอนิก ระบบสามารถช่วยจำกัดการสูญเสียของหม้อแปลงและสายเคเบิล ลดอุณหภูมิที่เพิ่มขึ้น ปรับปรุงตัวประกอบกำลัง และสนับสนุนการทำงานที่เสถียรยิ่งขึ้นของอุปกรณ์ไฟฟ้าที่เชื่อมต่อ

3. ออกแบบมาสำหรับงานอุตสาหกรรม

Dufew ใช้ข้อพิจารณาทางวิศวกรรมกับส่วนประกอบแม่เหล็ก การจับคู่เครื่องปฏิกรณ์และตัวเก็บประจุ ประสิทธิภาพเชิงความร้อน และความปลอดภัยทางไฟฟ้า การกำหนดค่าที่ได้นั้นเหมาะสำหรับการทำงานต่อเนื่องในระบบไฟฟ้าอุตสาหกรรมที่มีลักษณะฮาร์มอนิกที่สามารถคาดเดาได้ค่อนข้างมาก

การใช้งานทั่วไป

Dufew Passive Filter เหมาะสำหรับระบบอุตสาหกรรมที่มีลักษณะฮาร์โมนิคค่อนข้างเสถียร

การใช้งานทั่วไป ได้แก่ โรงงานผลิต โรงงานแปรรูปโลหะและเคมี อุปกรณ์เหมืองแร่ เครื่องจักรสิ่งทอ สายการผลิตกระดาษ เครื่องจักรในท่าเรือ และระบบการฉีดขึ้นรูปที่จำเป็นต้องจัดการโหลดแบบไม่เชิงเส้นและกระแสฮาร์โมนิก

ความสามารถในการออกแบบที่กำหนดเอง

ระบบไฟฟ้าที่แตกต่างกันต้องใช้พารามิเตอร์การกรองที่แตกต่างกัน

Dufew ให้การสนับสนุนด้านวิศวกรรมตาม:

- ข้อมูลการวัดฮาร์มอนิก

- ลักษณะโหลด

- ระดับแรงดันไฟฟ้าของระบบ

- สภาพแวดล้อมการติดตั้ง

- ประสิทธิภาพ THDi ที่จำเป็น

มีโซลูชันที่ปรับแต่งตามความต้องการด้านคุณภาพกำลังไฟฟ้าทางอุตสาหกรรมที่แตกต่างกัน

คู่มือการเลือก

การเลือกโซลูชันการกรองที่เหมาะสมจำเป็นต้องได้รับการประเมินดังนี้:

Dufew ให้คำแนะนำที่ปรับแต่งตามข้อมูลการวัดฮาร์มอนิก พารามิเตอร์ของระบบ และข้อกำหนดของโครงการ

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านการผลิตอุปกรณ์อิเล็กทรอนิกส์กำลังทางอุตสาหกรรม โดยจัดหาตัวกรองแบบพาสซีฟ เครื่องปฏิกรณ์ ตัวต้านทานเบรก หม้อแปลง และโซลูชันไฟฟ้าที่ปรับแต่งตามความต้องการสำหรับการใช้งานในอุตสาหกรรม งานวิศวกรรมของบริษัทครอบคลุมการวิเคราะห์ฮาร์มอนิก การจับคู่พารามิเตอร์ทางไฟฟ้า และข้อกำหนดด้านคุณภาพไฟฟ้า ซึ่งสนับสนุนการออกแบบและการผลิตผลิตภัณฑ์เฉพาะการใช้งาน

ความสามารถในการผลิตที่สำคัญ ได้แก่ การประมวลผลแกนแม่เหล็ก ขดลวดของเครื่องปฏิกรณ์ที่มีความแม่นยำ การจับคู่ตัวเก็บประจุและตัวต้านทาน การตรวจสอบพารามิเตอร์ทางไฟฟ้า และการทดสอบประสิทธิภาพทางความร้อน ขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์ การตรวจสอบคุณภาพอาจรวมถึง:

- การทดสอบความต้านทานของฉนวน
- การทดสอบความทนทานต่ออิเล็กทริก
- การตรวจสอบพารามิเตอร์เรโซแนนซ์
- การทดสอบการเพิ่มขึ้นของอุณหภูมิ
- การตรวจสอบพารามิเตอร์ทางไฟฟ้า
- การตรวจสอบรูปลักษณ์ขั้นสุดท้าย

เอกสารคุณภาพอาจรวมถึงการรับรองการจัดการคุณภาพ ISO รายงานการทดสอบผลิตภัณฑ์ และบันทึกการตรวจสอบประสิทธิภาพทางไฟฟ้าตามข้อกำหนดของผลิตภัณฑ์และโครงการที่เกี่ยวข้อง

Dufew Electric สนับสนุนการผลิต OEM การออกแบบระบบไฟฟ้าแบบกำหนดเอง ความร่วมมือด้านวิศวกรรม และโซลูชันคุณภาพไฟฟ้าตามโครงการ

ข้อมูลจำเพาะทางเทคนิค

ตัวกรองแบบพาสซีฟเทียบกับตัวกรองฮาร์มอนิกที่ใช้งานอยู่

คำถามที่พบบ่อย

คำถามที่ 1: ส่วนประกอบใดบ้างที่ใช้ในตัวกรองแบบพาสซีฟ

ตัวกรองแบบพาสซีฟประกอบด้วยเครื่องปฏิกรณ์ ตัวเก็บประจุ และตัวต้านทานแบบหน่วงซึ่งก่อตัวเป็นวงจร LC ที่ปรับจูน ส่วนประกอบเหล่านี้ให้เส้นทางความต้านทานต่ำสำหรับกระแสฮาร์มอนิกที่เลือก และช่วยปรับปรุงคุณภาพไฟฟ้า

Q2: ควรเลือกรุ่นที่เหมาะสมอย่างไร?

การเลือกรุ่นขึ้นอยู่กับแรงดันไฟฟ้า กระแสไฟฟ้าที่ใช้งาน แหล่งกำเนิดฮาร์มอนิก สเปกตรัมฮาร์มอนิก ข้อกำหนด THDi การกำหนดค่าระบบ และเงื่อนไขการติดตั้ง

คำถามที่ 3: สารละลายนี้เหมาะสำหรับทุกสภาวะฮาร์มอนิกหรือไม่

โดยทั่วไปการกรองแบบพาสซีฟจะเหมาะสำหรับระบบที่มีลักษณะฮาร์มอนิกที่เสถียร การใช้งานที่โหลดฮาร์มอนิกเปลี่ยนแปลงอย่างรวดเร็วอาจต้องใช้โซลูชันการชดเชยทางเลือกอื่น

คำถามที่ 4: Dufew สามารถปรับแต่งโซลูชันการกรองได้หรือไม่

ใช่. Dufew นำเสนอโซลูชันที่ปรับแต่งตามระดับแรงดันไฟฟ้า ความจุกระแสไฟฟ้า คุณลักษณะฮาร์มอนิก ข้อกำหนดในการติดตั้ง และเงื่อนไขของโครงการ
