ตัวกรองไดรฟ์ความถี่ตัวแปร

มีการติดตั้งตัวกรองไดรฟ์ความถี่แบบแปรผันรอบๆ ไดรฟ์ความถี่แบบแปรผันเพื่อควบคุมการรบกวนทางไฟฟ้าที่เกิดขึ้นระหว่างการควบคุมความเร็วของมอเตอร์

การเชื่อมต่อโดยทั่วไปคือ:

พาวเวอร์ซัพพลาย → การกรองอินพุต → VFD → การกรองเอาท์พุต → มอเตอร์

The two sections address different parts of the drive system.

การควบคุมการกรองอินพุตทำการรบกวนทางแม่เหล็กไฟฟ้าระหว่าง VFD และเครือข่ายพลังงาน

การกรองเอาต์พุตจะลดทอนส่วนประกอบความถี่สูงที่เกิดจากสวิตช์ PWM ก่อนที่จะไปถึงมอเตอร์ผ่านสายเคเบิล

การกำหนดค่านี้มีไว้สำหรับการใช้งานที่ต้องพิจารณาทั้งเอฟเฟกต์ EMI ฝั่งกำลังและความถี่สูงฝั่งมอเตอร์

แตกต่างจากตัวกรอง EMI อินพุตทั่วไป ซึ่งจะกรองเฉพาะการเชื่อมต่อระหว่างแหล่งจ่ายไฟและไดรฟ์เท่านั้น

การกรอง EMI ฝั่งอินพุต

การสลับอุปกรณ์ภายใน VFD จะสร้างส่วนประกอบทางไฟฟ้าความถี่สูงที่สามารถเคลื่อนที่ผ่านแหล่งจ่ายไฟ และส่งผลกระทบต่ออุปกรณ์อื่นๆ ในระบบจำหน่ายเดียวกัน ส่วนอินพุตใช้ส่วนประกอบแม่เหล็กและตัวเก็บประจุสำหรับการลดทอนโหมดร่วมและโหมดดิฟเฟอเรนเชียล ซึ่งอาจรวมถึงโช้คโหมดร่วม ส่วนประกอบอุปนัยโหมดดิฟเฟอเรนเชียล ตัวเก็บประจุ X ตัวเก็บประจุ Y และตัวต้านทาน

ส่วนอินพุตมีไว้สำหรับการปราบปราม EMI ที่ดำเนินการ และไม่ได้แทนที่ระบบชดเชยฮาร์มอนิกเฉพาะที่มีการใช้ข้อกำหนด THD ความถี่ต่ำเฉพาะ

การกรองมอเตอร์ด้านเอาท์พุต

VFD สร้างรูปคลื่นเอาต์พุต PWM พร้อมการเปลี่ยนแรงดันไฟฟ้าอย่างรวดเร็ว เมื่อใช้สายเคเบิลมอเตอร์ขนาดยาว ความจุไฟฟ้าและอิมพีแดนซ์แบบกระจายอาจส่งผลต่อรูปคลื่นแรงดันไฟฟ้าที่ขั้วต่อมอเตอร์ ส่วนเอาต์พุตจะลดทอนส่วนประกอบความถี่สูงและสามารถช่วยลด dv/dt ฝั่งมอเตอร์ ผลกระทบของคลื่นสะท้อน ความเค้นของฉนวนของขดลวดมอเตอร์ และเสียงมอเตอร์ความถี่สูงบางอย่าง

ประสิทธิภาพที่แท้จริงขึ้นอยู่กับคุณลักษณะการสลับ VFD ความยาวและโครงสร้างของสายเคเบิล ฉนวนของมอเตอร์ การต่อสายดิน และการกำหนดค่าตัวกรองที่เลือก

เมื่อใดจึงจำเป็นต้องใช้ตัวกรองแบบรวม?

ไม่ใช่ทุกการติดตั้ง VFD ต้องใช้ทั้งการกรองอินพุตและเอาต์พุต

การกำหนดค่าที่จำเป็นขึ้นอยู่กับปัญหาที่กำลังแก้ไข

ความแตกต่างนี้มีความสำคัญในระหว่างการเลือกผลิตภัณฑ์ ควรระบุตัวกรองตามปัญหาทางไฟฟ้าที่เกิดขึ้นจริง แทนที่จะติดตั้งเพียงเพราะมี VFD

โครงสร้างตัวกรองแบบรวม

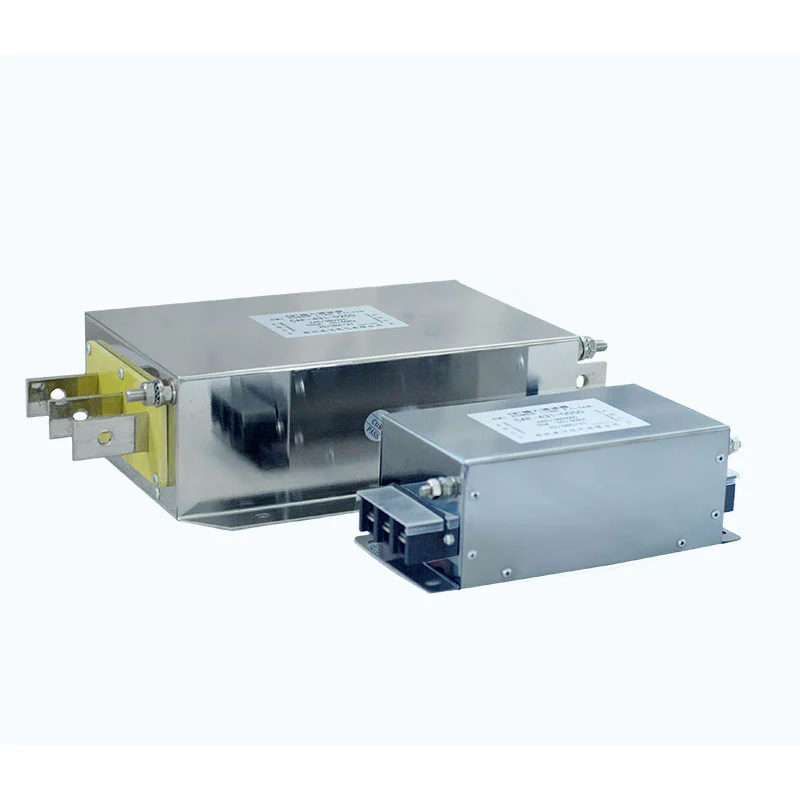

Dufew Electric รวมวงจรกรองอินพุตและเอาต์พุตไว้ในชุดเดียว

ทั้งสองส่วนมีทางเดินไฟฟ้าและพื้นที่ขั้วต่อแยกกันสำหรับเชื่อมต่อกับแหล่งจ่ายไฟ VFD และมอเตอร์

เครือข่ายการกรองสามารถรวม:

- ส่วนประกอบแม่เหล็กโหมดทั่วไป

- ส่วนประกอบอุปนัยโหมดดิฟเฟอเรนเชียล

- เอ็กซ์ คาปาซิเตอร์

- ตัวเก็บประจุแบบ Y

- ตัวต้านทานแบบหน่วง

- ส่วนประกอบอื่นๆ ที่จำเป็นสำหรับการกำหนดค่าที่เลือก

โครงสร้างแบบรวมช่วยลดความจำเป็นในการติดตั้งเรือนกรองสองตัวแยกกัน เมื่อจำเป็นต้องกรองทั้งอินพุตและเอาต์พุต

การจัดเตรียมภายในที่แท้จริงขึ้นอยู่กับระดับผลิตภัณฑ์และการกำหนดค่า

ข้อมูลจำเพาะทางเทคนิค

* ความยาวสายเคเบิลสูงสุดขึ้นอยู่กับการใช้งาน และควรได้รับการตรวจสอบตามคุณลักษณะเอาต์พุต VFD มอเตอร์ ประเภทสายเคเบิล การจัดเรียงสายดิน และรุ่นตัวกรองที่เลือก

การระบุรุ่น

ตัวกรอง Dufew รุ่นทั่วไปคือ: CAF-4 3 1-0010

สำหรับการกำหนดค่าอินพุต/เอาท์พุตแบบรวม ควรยืนยันรหัสรุ่นที่เกี่ยวข้องโดยเทียบกับรูปวาดและข้อมูลจำเพาะของผลิตภัณฑ์ที่เกี่ยวข้อง

การใช้งานทั่วไป

หมายเหตุ: การกำหนดค่าตัวกรองที่ต้องการขึ้นอยู่กับ VFD, มอเตอร์, ความยาวสายเคเบิล, สภาวะ EMC และปัญหาสัญญาณรบกวนเฉพาะ ไม่ใช่ทุกแอปพลิเคชัน VFD ที่ต้องการทั้งการกรองอินพุตและเอาต์พุต

พารามิเตอร์การเลือก

ข้อมูลแนะนำในการเลือกผลิตภัณฑ์

สำหรับการประเมินเบื้องต้น ลูกค้าสามารถจัดเตรียม:

รุ่น VFD + แรงดันไฟฟ้า + กระแสไฟฟ้า + กำลังมอเตอร์ + ความยาวสายเคเบิลมอเตอร์ + ประเภทสายเคเบิล + ความถี่สวิตชิ่ง + สัญญาณรบกวนที่สังเกตได้

โดยทั่วไปข้อมูลนี้จะมีประโยชน์สำหรับการเลือกตัวกรองมากกว่าการระบุตัวกรองตามกำลังมอเตอร์เท่านั้น

ข้อกำหนดในการติดตั้ง

การติดตั้งที่ถูกต้องเป็นสิ่งสำคัญเนื่องจากการรบกวนความถี่สูงสามารถเลี่ยงส่วนหนึ่งของวงจรกรองผ่านการเดินสายที่ไม่เหมาะสมได้

การเชื่อมต่ออินพุตและเอาต์พุต

เชื่อมต่อส่วนอินพุตระหว่างแหล่งจ่ายไฟและ VFD

เชื่อมต่อส่วนเอาต์พุตระหว่าง VFD และมอเตอร์

ขั้วต่ออินพุตและเอาต์พุตต้องเชื่อมต่อตามแผนภาพการเดินสายไฟของผลิตภัณฑ์ และต้องไม่มีการแลกเปลี่ยนกัน

การแยกสายเคเบิล

ควรเดินสายเคเบิลด้านแหล่งจ่ายไฟและด้านมอเตอร์แยกกัน

หลีกเลี่ยงการวิ่งขนานกันเป็นเวลานานระหว่างตัวนำอินพุตและเอาต์พุตของตัวกรอง เนื่องจากการมีเพศสัมพันธ์ทางแม่เหล็กไฟฟ้าสามารถลดประสิทธิภาพการกรองได้

การต่อลงดิน

ตัวกรองควรต่อสายดินตามข้อกำหนดในการติดตั้งระบบไฟฟ้าที่เกี่ยวข้องและคำแนะนำ EMC ของผู้ผลิต VFD

สำหรับการรบกวนความถี่สูง โดยทั่วไปแนะนำให้ใช้เส้นทางกราวด์ที่มีอิมพีแดนซ์ต่ำและมีความต้านทานต่ำ

การป้องกันสายเคเบิลมอเตอร์

ในกรณีที่ใช้สายเคเบิลมอเตอร์ที่มีฉนวนหุ้ม ควรถอดฉนวนสายเคเบิลออกตามข้อกำหนด EMC ของผู้ผลิต VFD

การตรวจสอบก่อนการปฏิบัติงาน

ก่อนที่จะเปิดระบบ ให้ตรวจสอบ:

- กรองแรงดันและกระแสไฟ

- การเชื่อมต่อเทอร์มินัล

- สายดิน

- การกำหนดเส้นทางสายเคเบิลอินพุต/เอาต์พุต

- การเชื่อมต่อมอเตอร์

- การติดตั้งทางกล

หลังการติดตั้ง ให้ตรวจสอบการทำงานของ VFD และมอเตอร์ตามปกติ และตรวจสอบสภาพสัญญาณรบกวนดั้งเดิม

การผลิตและการควบคุมคุณภาพ

Dufew Electric ผลิตส่วนประกอบอิเล็กทรอนิกส์กำลัง รวมถึงตัวต้านทาน ระบบเบรก เครื่องปฏิกรณ์ ตัวกรอง หม้อแปลง และอุปกรณ์ไฟฟ้าที่ปรับแต่งเอง ตัวกรองไดรฟ์ความถี่แบบแปรผันผลิตขึ้นตามการกำหนดค่าทางไฟฟ้าและการใช้งานที่ต้องการ

โดยทั่วไปกระบวนการผลิตจะครอบคลุมถึงการตรวจสอบส่วนประกอบ การประมวลผลส่วนประกอบแม่เหล็ก การม้วนและฉนวน การประกอบตัวกรอง การทดสอบทางไฟฟ้า การตรวจสอบขั้นสุดท้าย และการบรรจุหีบห่อ การตรวจสอบคุณภาพอาจรวมถึงข้อกำหนดเฉพาะของส่วนประกอบ การม้วน ฉนวน ขั้วต่อ ความต้านทานของฉนวน ความเป็นฉนวน ประสิทธิภาพทางไฟฟ้า และขนาด ทั้งนี้ขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์

สามารถจัดเตรียมภาพวาดเฉพาะผลิตภัณฑ์ บันทึกการทดสอบ และเอกสารทางเทคนิคได้ตามความต้องการของโครงการ

การรับรองและการประกันคุณภาพ

Dufew Electric มีใบรับรอง ISO และ CE ที่สนับสนุนการจัดการคุณภาพและข้อกำหนดการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์

ใบรับรองและเอกสารทางเทคนิคที่เกี่ยวข้องควรได้รับการยืนยันตามรุ่นผลิตภัณฑ์และตลาดปลายทางโดยเฉพาะ

การตรวจสอบคุณภาพครอบคลุมขั้นตอนที่เกี่ยวข้องตั้งแต่การตรวจสอบส่วนประกอบและการประกอบไปจนถึงการทดสอบทางไฟฟ้าและการตรวจสอบขั้นสุดท้าย

บรรจุภัณฑ์และการจัดส่ง

Dufew Electric จัดหาตัวกรองและส่วนประกอบอิเล็กทรอนิกส์กำลังอื่นๆ ให้กับ OEM, ผู้จัดจำหน่าย, ผู้วางระบบ และผู้ใช้ในอุตสาหกรรม

การจัดเตรียมบรรจุภัณฑ์และการจัดส่งจะถูกเลือกตามขนาดผลิตภัณฑ์ น้ำหนัก ปริมาณ ปลายทาง และความต้องการของลูกค้า

การเตรียมการจัดส่งที่มีอยู่อาจรวมถึง:

- ค่าขนส่งทางทะเล

- ค่าขนส่งทางอากาศ

- จัดส่งด่วน

- ผู้ส่งสินค้าที่ได้รับการเสนอชื่อจากลูกค้า

บรรจุภัณฑ์ถูกเลือกตามเงื่อนไขการสร้างผลิตภัณฑ์และการขนส่ง

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างตัวกรองอินพุตและตัวกรองเอาต์พุต?

มีการติดตั้งตัวกรองอินพุตระหว่างแหล่งจ่ายไฟและ VFD เพื่อควบคุม EMI ที่ดำเนินการ มีการติดตั้งตัวกรองเอาต์พุตระหว่าง VFD และมอเตอร์เพื่อควบคุมส่วนประกอบความถี่สูง, dv/dt และเอฟเฟกต์คลื่นสะท้อน

คำถามที่ 2: VFD ทุกตัวจำเป็นต้องมีตัวกรองเอาต์พุตหรือไม่

ไม่ ข้อกำหนดนี้ขึ้นอยู่กับความยาวของสายเคเบิลมอเตอร์ ลักษณะเอาต์พุต VFD ฉนวนของมอเตอร์ สภาวะ EMC และข้อกำหนดในการใช้งาน

คำถามที่ 3: ตัวกรองนี้สามารถใช้กับเซอร์โวไดรฟ์ได้หรือไม่

ใช่. สามารถประเมินได้สำหรับการใช้งานเซอร์โวไดรฟ์ที่ต้องควบคุม EMI ฝั่งอินพุตหรือการรบกวนความถี่สูงฝั่งมอเตอร์ พิกัดทางไฟฟ้าจะต้องตรงกับระบบขับเคลื่อน

คำถามที่ 4: ตัวกรองเอาท์พุตสามารถลด dv/dt ที่มอเตอร์ได้หรือไม่

ใช่. ส่วนเอาต์พุตได้รับการออกแบบเพื่อลดทอนส่วนประกอบสวิตชิ่งความถี่สูง และสามารถลด dv/dt ที่ขั้วต่อมอเตอร์ได้ ผลลัพธ์ที่แท้จริงขึ้นอยู่กับ VFD การกำหนดค่าตัวกรอง สายเคเบิล และมอเตอร์

Q5: ใช้กับสายมอเตอร์แบบยาวได้ไหม?

ใช่. สายเคเบิลมอเตอร์ขนาดยาวสามารถเพิ่มผลกระทบของคลื่นสะท้อนและแรงดันไฟฟ้าความถี่สูงได้ ทำให้การกรองเอาท์พุตมีความเกี่ยวข้องมากขึ้น ต้องยืนยันความยาวสายเคเบิลที่อนุญาตสำหรับการใช้งานเฉพาะ

คำถามที่ 6: ตัวกรองนี้ใช้แทนที่ตัวกรองฮาร์มอนิกเฉพาะหรือไม่

ไม่จำเป็น. ผลิตภัณฑ์นี้มีไว้สำหรับ EMI และการกรองความถี่สูงรอบระบบ VFD เป็นหลัก หากข้อกำหนดคือการควบคุมลำดับฮาร์มอนิกของระบบกำลังหรือ THD เฉพาะ ควรมีการประเมินโซลูชันลดฮาร์มอนิกโดยเฉพาะ

คำถามที่ 7: ตัวกรองจำเป็นต้องมีการปรับแบบอิเล็กทรอนิกส์หรือไม่

โดยปกติแล้วไม่จำเป็นต้องปรับแบบอิเล็กทรอนิกส์เนื่องจากตัวกรองเป็นแบบพาสซีฟ การเลือกรุ่นที่ถูกต้อง การเดินสายไฟ การต่อสายดิน และการติดตั้งยังคงเป็นสิ่งที่จำเป็น

คำถามที่ 8: ควรระบุข้อมูลอะไรบ้างในการคัดเลือก?

รุ่น VFD, แรงดันไฟฟ้าของแหล่งจ่าย, กระแสไฟฟ้าที่กำหนด, กำลังมอเตอร์, ความยาวสายเคเบิลของมอเตอร์, ประเภทสายเคเบิล และการรบกวนเฉพาะหรือปัญหาด้านมอเตอร์มีประโยชน์สำหรับการเลือกการกำหนดค่าที่เหมาะสม

ผู้ผลิตตัวกรองไดรฟ์ความถี่ตัวแปรในประเทศจีน

Dufew Electric ผลิตตัวกรองไดรฟ์ความถี่แบบแปรผันสำหรับ VFD เซอร์โวไดรฟ์ ระบบควบคุมมอเตอร์ และอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม

การกำหนดค่าแบบรวมให้การกรอง EMI ฝั่งอินพุตและการกรองมอเตอร์ฝั่งเอาต์พุตภายในชุดประกอบเดียว การเลือกอาจขึ้นอยู่กับพิกัดไดรฟ์ คุณลักษณะของมอเตอร์ ความยาวสายเคเบิล เงื่อนไขของ EMC และข้อกำหนดในการติดตั้ง

สำหรับการประเมินผลิตภัณฑ์ ให้ระบุรุ่น VFD, กำลังมอเตอร์, กระแสไฟฟ้าที่กำหนด, ความยาวสายเคเบิลของมอเตอร์, ประเภทสายเคเบิล และแรงดันไฟฟ้าของแหล่งจ่ายไฟ
