เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

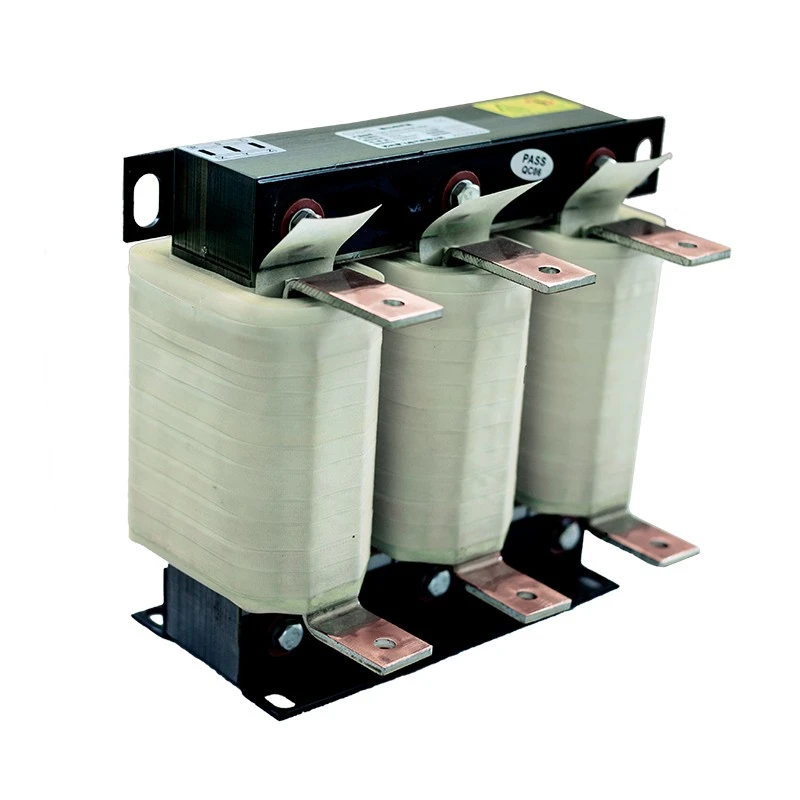

สำหรับไดรฟ์ความถี่แปรผันและระบบมอเตอร์อุตสาหกรรม การเพิ่มการเหนี่ยวนำแบบควบคุมให้กับวงจรกำลังสามารถช่วยจัดการความผันผวนของกระแสไฟฟ้า การรบกวนแรงดันไฟฟ้า และความเครียดทางไฟฟ้าที่เกี่ยวข้องกับสวิตช์ดูฟิวการไฟฟ้าพัฒนาและผลิตโซลูชัน AC Reactor สำหรับการกำหนดค่าไดรฟ์ที่แตกต่างกัน โดยมีข้อมูลจำเพาะที่เลือกตามแรงดัน กระแส ความถี่ อิมพีแดนซ์ ตำแหน่งการติดตั้ง และสภาวะการทำงาน
จุดติดตั้งก็สำคัญ ยูนิตที่วางอยู่ก่อนไดรฟ์จะจัดการกับสภาวะทางไฟฟ้าที่แตกต่างจากที่ติดตั้งระหว่างไดรฟ์และมอเตอร์ การทำความเข้าใจความแตกต่างนี้ทำให้การเลือกมีความแม่นยำมากขึ้น และหลีกเลี่ยงการใช้การกำหนดค่าที่ไม่เหมาะสมเพียงเพราะพิกัดไฟฟ้าปรากฏเพียงพอ
ในระบบมอเตอร์อุตสาหกรรม มีตำแหน่งทั่วไปสองตำแหน่ง: ด้านกำลังเข้าและด้านเอาท์พุตของมอเตอร์ แต่ละคนมีจุดประสงค์ที่แตกต่างกัน
ติดตั้งระหว่างแหล่งจ่ายไฟและ VFD การกำหนดค่านี้จะเพิ่มความต้านทานให้กับวงจรขาเข้า สามารถช่วยจำกัดจุดสูงสุดปัจจุบัน และลดผลกระทบจากการรบกวนด้านอุปทานต่อไดรฟ์
มักพิจารณาในโรงงานที่มีไดรฟ์หลายตัว สภาพการจ่ายไฟที่ผันผวน หรืออุปกรณ์ที่ไวต่อการรบกวนทางไฟฟ้า ข้อกำหนดที่แท้จริงขึ้นอยู่กับลักษณะของเครือข่ายไฟฟ้าและการติดตั้งไดรฟ์
วางอยู่ระหว่าง VFD และมอเตอร์ ส่วนประกอบจะทำงานร่วมกับเอาต์พุต PWM ของไดรฟ์ การเปลี่ยนแรงดันไฟฟ้าอย่างรวดเร็วอาจมีความสำคัญมากขึ้นเมื่อเชื่อมต่อมอเตอร์ผ่านสายเคเบิลยาว
ตัวเหนี่ยวนำที่เพิ่มเข้ามาช่วยชะลอการเปลี่ยนแปลงเหล่านี้ก่อนที่จะถึงมอเตอร์ สิ่งนี้มีประโยชน์ในกรณีที่ระยะห่างของสายเคเบิล ฉนวนของมอเตอร์ สัญญาณรบกวนทางไฟฟ้า หรือสภาวะการทำงานทำให้เกิดความเครียดเพิ่มเติม
จุดประสงค์ไม่ใช่เพียงเพื่อเพิ่มส่วนประกอบอื่นให้กับวงจรขับเคลื่อน เป็นการจัดการสภาพไฟฟ้าเฉพาะ
| สภาพของระบบ | ฟังก์ชั่นที่มีศักยภาพ |
|---|---|
| จุดสูงสุดในปัจจุบัน | จำกัดการเปลี่ยนแปลงอย่างรวดเร็วในปัจจุบัน |
| อุปทานรบกวน | ลดผลกระทบจากการรบกวนที่มาถึงไดรฟ์ |
| การเปลี่ยนแรงดันไฟฟ้าอย่างรวดเร็ว | ปานกลางความเครียดทางไฟฟ้าที่เกี่ยวข้องกับการสลับ |
| สายมอเตอร์ยาว | ช่วยควบคุมผลกระทบที่เกี่ยวข้องกับการส่งผ่านสายเคเบิล |
| ข้อกังวลด้านคุณภาพไฟฟ้า | เพิ่มความต้านทานเพื่อรองรับพฤติกรรมปัจจุบันที่มีการควบคุมมากขึ้น |
ผลลัพธ์ที่คาดหวังขึ้นอยู่กับระบบที่สมบูรณ์ การออกแบบที่เหมาะสมสามารถลดความเครียดทางไฟฟ้าและช่วยให้ไดรฟ์ทำงานได้ภายใต้สภาวะที่คาดเดาได้มากขึ้น แต่ไม่ควรถือเป็นวิธีแก้ปัญหาแบบสากลสำหรับปัญหาคุณภาพไฟฟ้าทุกปัญหา
กำลังของมอเตอร์เป็นเพียงจุดเริ่มต้นเท่านั้น ควรทบทวนสภาวะทางไฟฟ้าและเครื่องกลร่วมกัน
ข้อมูลที่สำคัญ ได้แก่ แรงดันไฟฟ้า กระแสไฟฟ้าที่ใช้งาน ความถี่ อิมพีแดนซ์ ตำแหน่งการติดตั้ง ความจุของไดรฟ์ คุณลักษณะของมอเตอร์ ความยาวสายเคเบิล อุณหภูมิแวดล้อม และพื้นที่ติดตั้งที่มีอยู่ สำหรับการใช้งานด้านอินพุต เงื่อนไขการจ่ายมีความสำคัญอย่างยิ่ง สำหรับการใช้งานด้านมอเตอร์ เอาต์พุตของไดรฟ์และการจัดวางสายเคเบิลสมควรได้รับความสนใจอย่างใกล้ชิดยิ่งขึ้น
ความต้านทานเป็นอีกหนึ่งการพิจารณาที่สำคัญ ค่าที่สูงกว่าจะให้การต่อต้านแบบเหนี่ยวนำมากขึ้น แต่ยังทำให้เกิดแรงดันไฟฟ้าตกคร่อมที่มากขึ้นอีกด้วย ข้อมูลจำเพาะที่เหมาะสมจึงต้องสร้างสมดุลระหว่างประสิทธิภาพทางไฟฟ้ากับข้อกำหนดการปฏิบัติงานของชุดขับเคลื่อน
ส่วนประกอบประเภทนี้มักพบรอบๆ อุปกรณ์มอเตอร์แบบปรับความเร็วได้ รวมถึงปั๊ม พัดลม คอมเพรสเซอร์ สายพานลำเลียง ระบบ HVAC เครื่องมือกล ลิฟต์ และเครื่องจักรอัตโนมัติทางอุตสาหกรรม
ข้อกำหนดแตกต่างกันไปในแต่ละการติดตั้ง ปั๊มที่ทำงานภายใต้สภาวะที่ค่อนข้างคงที่อาจมีความต้องการที่แตกต่างกันอย่างมากจากเครนที่มีการเปลี่ยนแปลงโหลดบ่อยครั้งหรือสายการผลิตที่ใช้ระบบขับเคลื่อนหลายตัว
นั่นคือเหตุผลที่ข้อมูลการใช้งานมีประโยชน์มากกว่าการเลือกรุ่นจากกำลังมอเตอร์เพียงอย่างเดียว
ส่วนประกอบทางไฟฟ้าที่ใช้รอบๆ ระบบขับเคลื่อนมีงานที่แตกต่างกัน และไม่ควรถือเป็นแบบเปลี่ยนกันได้
DC Reactor ทำงานใน DC link และเลือกตามคุณลักษณะของส่วนนั้นของไดรฟ์ กกรองได้รับการออกแบบมาเพื่อลดทอนส่วนประกอบความถี่ที่ไม่ต้องการ สัญญาณรบกวนที่ดำเนินการ หรือฮาร์โมนิคตามโครงสร้างและตำแหน่ง
A ตัวต้านทานส่วนใหญ่จะใช้สำหรับการควบคุมกระแสหรือการกระจายพลังงาน กหน่วยเบรกพร้อมด้วยองค์ประกอบดูดซับพลังงานที่เหมาะสม จะจัดการกับพลังงานที่สร้างใหม่ในระหว่างการลดความเร็วของมอเตอร์
ผลิตภัณฑ์เหล่านี้อาจใช้ภายในระบบไฟฟ้าเดียวกัน แต่แต่ละผลิตภัณฑ์มีข้อกำหนดที่แตกต่างกัน
โครงการอุตสาหกรรมไม่เหมาะกับขนาดหรือพิกัดมาตรฐานเสมอไป อาจจำเป็นต้องปรับเปลี่ยนระดับแรงดันไฟฟ้า ความจุกระแสไฟฟ้า อิมพีแดนซ์ การจัดเรียงขั้วต่อ ขนาดกรอบหุ้ม สภาวะความเย็น และวิธีการติดตั้ง
ดูฟิวการไฟฟ้า สามารถตรวจสอบพารามิเตอร์เหล่านี้สำหรับโครงการ OEM และการรวมระบบก่อนการผลิต ข้อมูลทางเทคนิค เช่น รุ่นไดรฟ์ อัตรามอเตอร์ ความยาวสายเคเบิล แรงดันไฟฟ้าของแหล่งจ่ายไฟ กระแสไฟในการทำงาน และเงื่อนไขการติดตั้ง ช่วยกำหนดการกำหนดค่าที่เหมาะสม
บริษัทผลิตชิ้นส่วนอิเล็กทรอนิกส์กำลังสำหรับอุปกรณ์อุตสาหกรรม และสนับสนุนลูกค้าที่ต้องการข้อกำหนดทางไฟฟ้าและเครื่องกลเฉพาะโครงการ
ดูฟิวการไฟฟ้า เป็นผู้ผลิตและซัพพลายเออร์ชิ้นส่วนอิเล็กทรอนิกส์กำลังในจีน ให้บริการแก่ผู้ผลิตอุปกรณ์ ผู้จัดจำหน่าย ผู้วางระบบ และผู้ใช้ในอุตสาหกรรม
กลุ่มผลิตภัณฑ์ครอบคลุมการใช้งานด้านความต้านทาน อุปนัย การกรอง และการเบรก การผลิตได้รับการสนับสนุนโดยกระบวนการที่ได้มาตรฐานและการตรวจสอบคุณภาพ โดยมีใบรับรอง ISO และ CE สำหรับผลิตภัณฑ์และข้อกำหนดที่เกี่ยวข้อง
สำหรับลูกค้าที่ซื้อชิ้นส่วนไฟฟ้าสำหรับเครื่องจักรใหม่ โครงการเปลี่ยน หรือระบบขับเคลื่อนทั้งหมด การระบุพารามิเตอร์การทำงานจริงจะช่วยให้ทีมเทคนิคสามารถประเมินข้อมูลจำเพาะได้แม่นยำยิ่งขึ้น
โดยจะเพิ่มอิมพีแดนซ์แบบเหนี่ยวนำให้กับวงจร และช่วยจำกัดการเปลี่ยนแปลงกระแสอย่างรวดเร็ว ผลเฉพาะของมันขึ้นอยู่กับว่าติดตั้งที่ด้านจ่ายหรือระหว่างไดรฟ์และมอเตอร์
ไม่ ตำแหน่งการติดตั้งและหน้าที่ด้านไฟฟ้าแตกต่างกัน แบบแรกเกี่ยวข้องกับเงื่อนไขของแหล่งจ่ายไฟขาเข้าเป็นหลัก ในขณะที่แบบหลังเกี่ยวข้องกับวงจรขับเคลื่อนถึงมอเตอร์และรูปคลื่นการสลับ
ไม่ ข้อกำหนดดังกล่าวขึ้นอยู่กับเครือข่ายแหล่งจ่ายไฟ การออกแบบไดรฟ์ มอเตอร์ ความยาวสายเคเบิล สภาพการทำงาน และข้อกำหนดทางไฟฟ้าที่เกี่ยวข้อง การติดตั้งบางอย่างอาจทำงานได้น่าพอใจโดยไม่ต้องมีส่วนประกอบอุปนัยเพิ่มเติม
สายเคเบิลมอเตอร์ขนาดยาวอาจส่งผลต่อพฤติกรรมของพัลส์สวิตชิ่งเร็ว และอาจเพิ่มความเค้นแรงดันไฟฟ้าที่ขั้วต่อมอเตอร์ การกำหนดค่าด้านเอาต์พุตที่เลือกอย่างเหมาะสมสามารถช่วยบรรเทาผลกระทบเหล่านี้ได้
รายละเอียดที่เป็นประโยชน์ ได้แก่ แรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ ความจุของไดรฟ์ กำลังมอเตอร์ ตำแหน่งการติดตั้ง อิมพีแดนซ์ที่ต้องการ ความยาวสายเคเบิล อุณหภูมิโดยรอบ ขนาด และปริมาณ The application and operating cycle should also be provided when available.
