โหลดเครื่องปฏิกรณ์

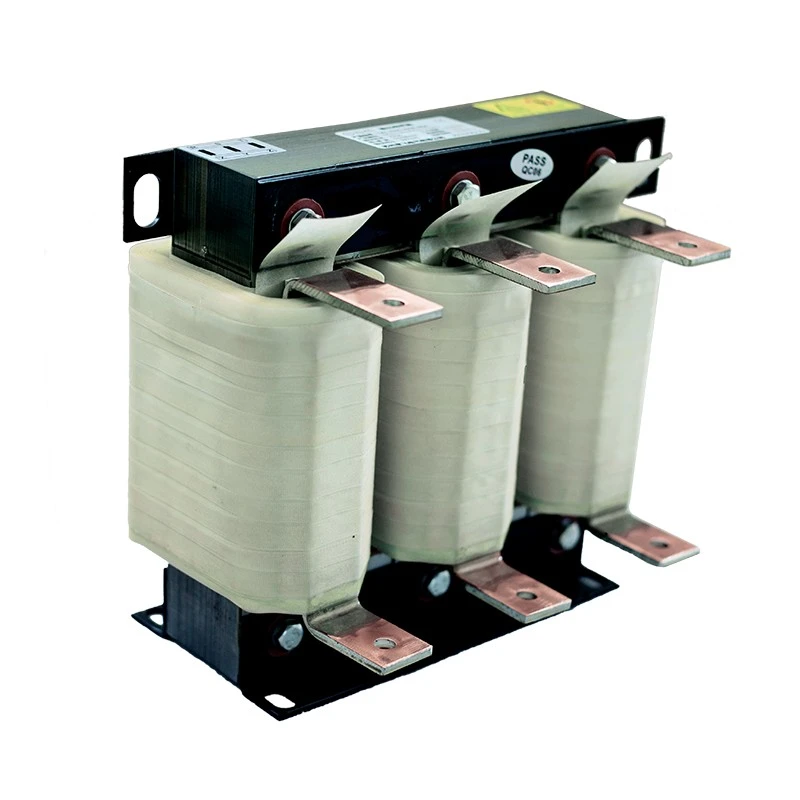

เครื่องปฏิกรณ์โหลดไฟฟ้า Dufew ได้รับการติดตั้งแบบอนุกรมระหว่างเทอร์มินัลเอาต์พุต VFD (U/V/W) และโหลดมอเตอร์ เพื่อปรับปรุงเสถียรภาพด้านโหลด และรักษาการทำงานที่เชื่อถือได้ในระบบขับเคลื่อนมอเตอร์ระยะไกล

ในการใช้งานไดรฟ์ความถี่แบบแปรผัน สัญญาณการสลับความถี่สูงที่สร้างโดยอุปกรณ์กำลังอินเวอร์เตอร์จะผ่านสายเคเบิลมอเตอร์ เมื่อระยะห่างของสายเคเบิลเพิ่มขึ้น ความจุแบบกระจายอาจทำให้กระแสไฟชาร์จเพิ่มขึ้น กระแสไฟผันผวน และประสิทธิภาพของระบบไม่เสถียร

ด้วยการเพิ่มอิมพีแดนซ์ที่เหมาะสมให้กับวงจรเอาท์พุต เครื่องปฏิกรณ์จะช่วยลดอิทธิพลของคุณลักษณะของสายเคเบิล การแปรผันของกระแสไฟฟ้าที่ราบรื่น และปรับปรุงความน่าเชื่อถือของระบบมอเตอร์ที่ขับเคลื่อนด้วย VFD

ผลิตด้วยแกนเหล็กซิลิกอนรีดเย็นที่สูญเสียต่ำ วัสดุฉนวนคลาส F เทคโนโลยีการเคลือบสุญญากาศ และโครงสร้างขดลวดที่ได้รับการปรับปรุง เครื่องปฏิกรณ์โหลด Dufew ให้ประสิทธิภาพการเหนี่ยวนำที่เสถียร ความน่าเชื่อถือทางความร้อนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนานภายใต้สภาวะทางอุตสาหกรรมที่มีความต้องการสูง รุ่นกระแสสูงสามารถใช้โครงสร้างขดลวดฟอยล์ขนาดกะทัดรัดเพื่อปรับปรุงการกระจายความร้อนและลดอุณหภูมิที่เพิ่มขึ้น

เหตุใดจึงต้องใช้เครื่องปฏิกรณ์โหลดในระบบ VFD

การติดตั้งมอเตอร์ทางไกลและโหลดทางอุตสาหกรรมที่แปรผันอาจทำให้เกิดความท้าทายทางไฟฟ้า ได้แก่:

- เพิ่มเอฟเฟกต์การกระจายความจุของสายเคเบิล

- กระแสไฟชาร์จแบบ capacitive มากเกินไป

- ความผันผวนของกระแสระหว่างการทำงาน

- อินเวอร์เตอร์ป้องกันกระแสไฟเกิน

- ความเสถียรของตัวขับมอเตอร์ลดลง

- การรบกวนทางแม่เหล็กไฟฟ้าในระบบควบคุม

โหลดรีแอคเตอร์ที่เลือกอย่างเหมาะสมจะช่วยปรับคุณลักษณะทางไฟฟ้าด้านโหลดให้เหมาะสม ปรับปรุงความเสถียรของระบบ และลดการหยุดทำงานที่ไม่คาดคิดในการใช้งานทางอุตสาหกรรม

ข้อได้เปรียบที่สำคัญ

1. ปรับปรุงประสิทธิภาพสำหรับการใช้งานสายยาว

เมื่อติดตั้งมอเตอร์ให้ห่างจากตู้ VFD คุณลักษณะของสายเคเบิลอาจส่งผลต่อประสิทธิภาพทางไฟฟ้าและเพิ่มความเครียดให้กับระบบขับเคลื่อน Dufew Load Reactor ช่วยลดผลกระทบของความจุของสายเคเบิลแบบกระจายและจำกัดกระแสการชาร์จแบบ capacitive รองรับการส่งข้อมูลทางไกลที่เสถียรยิ่งขึ้นและการทำงานที่เชื่อถือได้ของมอเตอร์ที่ติดตั้งจากระยะไกล

2. ปรับปรุงเสถียรภาพปัจจุบันด้านโหลด

อุปกรณ์อุตสาหกรรมมักทำงานโดยมีโหลดแปรผันและมีความเร่งหรือลดความเร็วบ่อยครั้ง การออกแบบเครื่องปฏิกรณ์ที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้กระแสผันผวนราบรื่นและรักษาการทำงานของมอเตอร์ให้สม่ำเสมอมากขึ้น ลดสภาวะการทำงานที่ผิดปกติ และรองรับประสิทธิภาพที่เสถียรภายใต้โหลดแบบไดนามิก

3. ลดสัญญาณรบกวนฮาร์มอนิกและสัญญาณรบกวนทางไฟฟ้า

การรบกวนความถี่สูงที่เกิดขึ้นระหว่างการทำงานของ VFD อาจส่งผลต่อมอเตอร์ รวมถึงอุปกรณ์ควบคุมและระบบอัตโนมัติในบริเวณใกล้เคียง เอฟเฟกต์การกรองด้านโหลดช่วยลดส่วนประกอบฮาร์มอนิกความถี่สูงและการรบกวนทางแม่เหล็กไฟฟ้า ขณะเดียวกันก็ช่วยลดเสียงรบกวนและการสั่นสะเทือนในการทำงานของมอเตอร์ด้วย

4. ความน่าเชื่อถือทางไฟฟ้าระดับอุตสาหกรรม

ใช้แกนเหล็กซิลิกอนรีดเย็นสูญเสียต่ำ ระบบฉนวนคลาส F การเคลือบสูญญากาศ และการบ่มที่อุณหภูมิสูง มีตัวเลือกการพันทองแดงหรืออลูมิเนียมให้เลือกตามความต้องการใช้งาน การผสมผสานนี้ให้การเหนี่ยวนำที่เสถียร การสั่นสะเทือนที่ควบคุมได้ และประสิทธิภาพเชิงความร้อนที่เชื่อถือได้สำหรับการดำเนินงานทางอุตสาหกรรมในระยะยาว

คุณสมบัติการออกแบบโครงสร้าง

การออกแบบวงจรแม่เหล็กที่ปรับให้เหมาะสม

โครงสร้างแกนหลักแบบสมมาตรสามเฟสให้ประสิทธิภาพแม่เหล็กที่สมดุลและลักษณะการเหนี่ยวนำที่เสถียร ในขณะเดียวกันก็ช่วยลดการสูญเสียแม่เหล็ก การจัดเรียงที่ได้รับการปรับปรุงนี้สนับสนุนประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอและการทำงานที่เชื่อถือได้ในระหว่างการใช้งานอย่างต่อเนื่อง

การกำหนดค่าการติดตั้งที่ยืดหยุ่น

มีการกำหนดค่าการติดตั้งที่แตกต่างกันเพื่อรองรับรูปแบบตู้และอุปกรณ์ต่างๆ รวมถึงโครงสร้างแบบเปิด IP00, กรอบป้องกัน IP20, การติดตั้งในแนวตั้ง และการติดตั้งในแนวนอน ขนาดที่กำหนดเองสามารถจัดเตรียมได้ตามพื้นที่ตู้ โครงสร้างอุปกรณ์ และข้อกำหนดเฉพาะของโครงการ

การใช้งานทั่วไป

โซลูชัน Dufew Load Reactor ถูกนำมาใช้กันอย่างแพร่หลายใน:

เงื่อนไขการสมัครที่แนะนำ

วิธีการเลือกโหลดเครื่องปฏิกรณ์ที่เหมาะสม

การเลือกที่เหมาะสมควรพิจารณาถึงพารามิเตอร์ VFD เงื่อนไขของสายเคเบิล และข้อกำหนดเกี่ยวกับโหลดของมอเตอร์ ปัจจัยเหล่านี้ช่วยกำหนดข้อกำหนดทางไฟฟ้าที่เหมาะสมและการกำหนดค่าเครื่องปฏิกรณ์

พารามิเตอร์ VFD

พิจารณาแรงดันไฟฟ้าที่กำหนด กระแสเอาต์พุต กำลังมอเตอร์ และความถี่ในการทำงาน พารามิเตอร์เหล่านี้ควรตรงกับ VFD และระบบมอเตอร์เพื่อให้การทำงานมีเสถียรภาพ

เงื่อนไขของสายเคเบิล

ความยาวและประเภทของสายเคเบิลมีความสำคัญ โดยเฉพาะอย่างยิ่งสำหรับมอเตอร์ที่ติดตั้งห่างจาก VFD ควรพิจารณาสภาพแวดล้อมการติดตั้งและความจุแบบกระจายเมื่อเลือกเครื่องปฏิกรณ์

ข้อกำหนดโหลดมอเตอร์

ควรประเมินสภาวะการทำงาน ความแปรผันของโหลด ข้อกำหนดการดำเนินงานอย่างต่อเนื่อง และระดับการป้องกันที่ต้องการ การเร่งความเร็ว การชะลอความเร็ว หรือโหลดแบบแปรผันบ่อยครั้งอาจจำเป็นต้องมีการกำหนดค่าที่แข็งแกร่งยิ่งขึ้น

Dufew นำเสนอการออกแบบเครื่องปฏิกรณ์ที่ปรับแต่งตามความต้องการตามเงื่อนไขการใช้งาน ข้อกำหนดในการติดตั้ง พารามิเตอร์ทางไฟฟ้า และข้อกำหนดของลูกค้า

คำอธิบายหมายเลขรุ่น

ตัวอย่าง: CAL-4321-0250-EISA

ข้อมูลจำเพาะทางเทคนิค

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านเครื่องปฏิกรณ์ ตัวต้านทาน ระบบเบรก หม้อแปลง และโซลูชันอิเล็กทรอนิกส์กำลังแบบกำหนดเอง กระบวนการผลิตครอบคลุมการประมวลผลแกนเหล็กซิลิกอน การพันด้วยความแม่นยำ การทำให้มีสุญญากาศ การบ่มที่อุณหภูมิสูง และการทดสอบประสิทธิภาพทางไฟฟ้า

การควบคุมคุณภาพประกอบด้วยความต้านทานของฉนวน แรงดันไฟฟ้า อุณหภูมิที่เพิ่มขึ้น และการตรวจสอบประสิทธิภาพทางไฟฟ้า เพื่อให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ที่เชื่อถือได้

Dufew รองรับการออกแบบระบบไฟฟ้าแบบกำหนดเอง การผลิตแบบ OEM เอกสารทางเทคนิค และวิศวกรรมการใช้งานสำหรับความต้องการทางอุตสาหกรรมที่แตกต่างกัน

การรับรองและการปฏิบัติตามข้อกำหนด

ผลิตภัณฑ์ Dufew ผลิตขึ้นตามข้อกำหนดทางอุตสาหกรรมที่ได้รับการยอมรับ ได้แก่:

- ระบบการจัดการคุณภาพ ISO 9001

- การปฏิบัติตามมาตรฐาน CE

- IEC289

- GB10229

- เจบี9644

บรรจุภัณฑ์และการจัดส่งทั่วโลก

Dufew ให้บริการโซลูชั่นบรรจุภัณฑ์ส่งออกอย่างมืออาชีพตามขนาดผลิตภัณฑ์ น้ำหนัก และข้อกำหนดในการขนส่ง

บรรจุภัณฑ์ประกอบด้วย:

- ป้องกันการกระแทก

- ป้องกันความชื้นในการขนส่งทางทะเล

- กล่องไม้มาตรฐานส่งออก

- บันทึกการตรวจสอบก่อนการจัดส่ง

มาตรการเหล่านี้ช่วยให้มั่นใจได้ถึงการจัดส่งที่ปลอดภัยและการทำงานที่เชื่อถือได้หลังการติดตั้ง

โหลดเครื่องปฏิกรณ์และเครื่องปฏิกรณ์เอาท์พุท: ความแตกต่างในการใช้งาน

คำถามที่พบบ่อย

คำถามที่ 1: ผลิตภัณฑ์นี้ควรใช้เมื่อใด?

โดยทั่วไปจะใช้เมื่อระยะห่างของสายเคเบิลมอเตอร์ยาว คุณลักษณะของสายเคเบิลส่งผลต่อประสิทธิภาพของระบบ การป้องกันอินเวอร์เตอร์เกิดขึ้น หรือต้องมีการปรับปรุงความเสถียรทางไฟฟ้าภายใต้การเปลี่ยนแปลงโหลด

คำถามที่ 2: ผลิตภัณฑ์นี้กับเครื่องปฏิกรณ์เอาท์พุตแตกต่างกันอย่างไร?

ทั้งสองรุ่นได้รับการติดตั้งที่ด้านเอาท์พุต VFD แต่รองรับการใช้งานที่แตกต่างกัน ผลิตภัณฑ์นี้ปรับปรุงความเสถียรของระบบเป็นหลักภายใต้สภาพสายเคเบิลที่ยาว โหลดที่เปลี่ยนแปลง และสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง ในขณะที่เครื่องปฏิกรณ์เอาท์พุตมุ่งเน้นไปที่การลดความเครียดของแรงดันไฟฟ้า PWM และการปกป้องฉนวนของมอเตอร์ การเลือกขั้นสุดท้ายขึ้นอยู่กับความยาวของสายเคเบิล คุณลักษณะของมอเตอร์ และสภาวะการทำงาน

Q3: สามารถช่วยลดเสียงมอเตอร์ได้หรือไม่?

ใช่. ด้วยการลดการรบกวนความถี่สูงและปรับปรุงความเสถียรของกระแสไฟฟ้า จึงสามารถช่วยลดเสียงรบกวนและการสั่นสะเทือนแม่เหล็กไฟฟ้าระหว่างการทำงานของมอเตอร์ได้

Q4: Dufew สามารถปรับแต่งข้อกำหนดได้หรือไม่?

ใช่. Dufew นำเสนอโซลูชั่นที่ปรับแต่งได้ครอบคลุมแรงดันไฟฟ้า กระแส แรงดันตก วัสดุขดลวด โครงสร้างการติดตั้ง และข้อกำหนดการป้องกันตามการใช้งานทางอุตสาหกรรมเฉพาะ

โซลูชันเครื่องปฏิกรณ์โหลดแบบกำหนดเองจาก Dufew Electric

Dufew Electric นำเสนอโซลูชันที่เชื่อถือได้สำหรับการใช้งาน VFD ในอุตสาหกรรม โดยได้รับการสนับสนุนจากความสามารถในการผลิตระดับมืออาชีพ บริการทางวิศวกรรมที่ปรับแต่งได้ และการควบคุมคุณภาพอย่างเข้มงวด ตั้งแต่ระบบมอเตอร์ระยะไกลไปจนถึงอุปกรณ์อุตสาหกรรมที่ใช้งานหนัก โซลูชันต่างๆ ได้รับการออกแบบมาเพื่อปรับปรุงเสถียรภาพของระบบและสนับสนุนการทำงานที่เชื่อถือได้

ติดต่อ Dufew Electric เพื่อออกแบบเครื่องปฏิกรณ์แบบกำหนดเองและความร่วมมือ OEM
