เครื่องปฏิกรณ์ไดรฟ์ความถี่ตัวแปร

ตัวแปลงความถี่ช่วยให้ควบคุมความเร็วมอเตอร์และการจัดการพลังงานได้อย่างมีประสิทธิภาพ แต่การดำเนินการสลับความถี่สูงอาจทำให้เกิดกระแสฮาร์มอนิก ความผันผวนของแรงดันไฟฟ้า และความเครียดทางไฟฟ้าเพิ่มเติมไปยังอุปกรณ์ที่เชื่อมต่อ

เครื่องปฏิกรณ์แบบแปรผันแบบไฟฟ้า Dufew ช่วยปรับปรุงประสิทธิภาพของระบบ VFD โดยการเพิ่มความต้านทานที่เหมาะสมให้กับวงจร ตามตำแหน่งการติดตั้งและข้อกำหนดของระบบ มีฟังก์ชันการป้องกันที่แตกต่างกันสำหรับทั้งด้านแหล่งจ่ายไฟและด้านโหลดของมอเตอร์

การเลือกขึ้นอยู่กับว่าความท้าทายทางไฟฟ้าหลักเกิดขึ้นที่ด้านแหล่งจ่ายไฟหรือด้านโหลดของมอเตอร์

เมื่อติดตั้งที่ด้านอินพุตของ VFD เครื่องปฏิกรณ์จะช่วยปรับปรุงคุณภาพไฟฟ้า ลดอิทธิพลของฮาร์มอนิก และจำกัดผลกระทบชั่วคราวของกระแสไฟฟ้า

เมื่อติดตั้งที่ด้านเอาท์พุตของ VFD จะช่วยปรับสภาพไฟฟ้าฝั่งมอเตอร์ให้เหมาะสม ลดความเครียดที่เกี่ยวข้องกับสวิตช์ และปรับปรุงความน่าเชื่อถือของระบบขับเคลื่อน

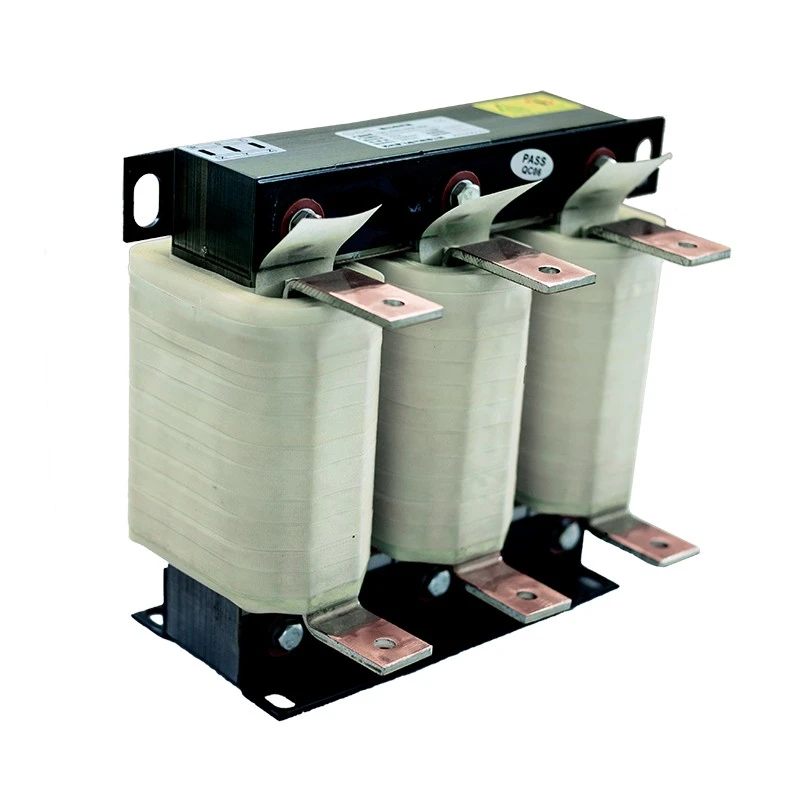

ผลิตด้วยแกนเหล็กซิลิกอนรีดเย็นที่สูญเสียต่ำ วัสดุฉนวนคลาส F เทคโนโลยีการเคลือบสุญญากาศ และโครงสร้างขดลวดที่ได้รับการปรับปรุง เครื่องปฏิกรณ์ Dufew ให้ประสิทธิภาพการเหนี่ยวนำที่เสถียร คุณลักษณะทางความร้อนที่เชื่อถือได้ และความทนทานทางอุตสาหกรรมในระยะยาว

โซลูชันแอปพลิเคชันสำหรับข้อกำหนดของระบบ VFD ที่แตกต่างกัน

สภาพแวดล้อมทางอุตสาหกรรมที่แตกต่างกันจำเป็นต้องมีการกำหนดค่าเครื่องปฏิกรณ์ที่แตกต่างกัน Dufew นำเสนอโซลูชั่นตามการใช้งานตามเงื่อนไขการทำงานจริง โครงสร้างระบบ และข้อกำหนดทางไฟฟ้า ซึ่งช่วยปรับปรุงประสิทธิภาพทั้งด้านกำลังและด้านมอเตอร์

การประยุกต์ใช้เครื่องปฏิกรณ์ด้านอินพุต

ติดตั้งระหว่างแหล่งจ่ายไฟและเทอร์มินัลอินพุต VFD โดยส่วนใหญ่การกำหนดค่าฝั่งอินพุตจะใช้เพื่อปรับปรุงสภาพแวดล้อมทางไฟฟ้าของระบบขับเคลื่อน ช่วยลดผลกระทบของกระแสฮาร์มอนิกและกระแสไฟกระชากอินพุต ในขณะเดียวกันก็ปรับปรุงความเสถียรของแหล่งจ่ายไฟ และจำกัดสัญญาณรบกวนที่อาจส่งผลต่อ PLC, เซ็นเซอร์ และอุปกรณ์ควบคุมอื่นๆ

การกำหนดค่านี้เหมาะสำหรับโรงงานอุตสาหกรรมที่มีระบบ VFD หลายระบบ อุปกรณ์ที่ทำงานภายใต้สภาวะพลังงานที่ไม่เสถียร และการใช้งานที่ต้องการคุณภาพไฟฟ้าที่ดีขึ้น

การใช้งานเครื่องปฏิกรณ์ฝั่งเอาท์พุต

ติดตั้งระหว่างเทอร์มินัลเอาต์พุต VFD และมอเตอร์ การกำหนดค่าด้านเอาต์พุตมุ่งเน้นไปที่การปรับปรุงสภาพการทำงานของฝั่งมอเตอร์ ช่วยลดความเครียดในการสลับ PWM ปรับปรุงคุณภาพรูปคลื่นเอาท์พุต และจำกัดการรบกวนทางไฟฟ้า ช่วยให้การทำงานของมอเตอร์มีเสถียรภาพและเชื่อถือได้มากขึ้น

การใช้งานทั่วไป ได้แก่ การเชื่อมต่อมอเตอร์ระยะไกล เครื่องจักรที่ใช้งานหนัก และอุปกรณ์ที่การปรับปรุงความน่าเชื่อถือของมอเตอร์เป็นสิ่งสำคัญ

ข้อได้เปรียบที่สำคัญของโซลูชันเครื่องปฏิกรณ์ Dufew

การปรับปรุงคุณภาพพาวเวอร์ซัพพลาย

สำหรับการใช้งานที่ได้รับผลกระทบจากสภาวะพลังงานที่ไม่เสถียรหรือการรบกวนฮาร์มอนิก เครื่องปฏิกรณ์จะช่วยลดผลกระทบของกระแสฮาร์มอนิก ปรับปรุงความเสถียรของแหล่งจ่ายไฟ และจำกัดการเปลี่ยนแปลงกระแสชั่วคราว นอกจากนี้ยังสามารถลดการรบกวนทางไฟฟ้าที่ส่งผลต่ออุปกรณ์ที่มีความละเอียดอ่อน ทำให้เหมาะสำหรับระบบอุตสาหกรรมที่มีไดรฟ์หลายตัวหรือข้อกำหนดด้านคุณภาพไฟฟ้าที่เข้มงวด

การปรับปรุงความน่าเชื่อถือของมอเตอร์ไดรฟ์

ในด้านมอเตอร์ เครื่องปฏิกรณ์จะช่วยลดความเครียดทางไฟฟ้าที่เกิดจากการสวิตชิ่งความถี่สูง และปรับปรุงสภาวะของวงจรเอาท์พุต ซึ่งสนับสนุนการทำงานของมอเตอร์ที่เชื่อถือได้ และช่วยลดการหยุดชะงักที่ผิดปกติในระหว่างสภาวะการทำงานที่มีความต้องการสูง

ประสิทธิภาพแม่เหล็กที่มั่นคง

เครื่องปฏิกรณ์ Dufew ใช้แกนเหล็กซิลิกอนรีดเย็นสูญเสียต่ำ การออกแบบวงจรแม่เหล็กที่ได้รับการปรับปรุง และเทคโนโลยีการขึ้นลานที่มีความแม่นยำ เพื่อรักษาลักษณะการเหนี่ยวนำที่เสถียรระหว่างการทำงานต่อเนื่อง โครงสร้างผลลัพธ์จะช่วยลดการสูญเสียสนามแม่เหล็กและการเพิ่มขึ้นของอุณหภูมิ ในขณะเดียวกันก็รองรับประสิทธิภาพที่เชื่อถือได้ในระยะยาว

การออกแบบฉนวนเกรดอุตสาหกรรม

ระบบฉนวนผสมผสานวัสดุฉนวนคลาส F เข้ากับกระบวนการชุบสูญญากาศและกระบวนการบ่มที่อุณหภูมิสูง โครงสร้างนี้ช่วยเพิ่มความทนทานต่อความชื้น ความแข็งแรงเชิงกล และความทนทานต่อความร้อน ช่วยให้เครื่องปฏิกรณ์รักษาประสิทธิภาพที่เชื่อถือได้และอายุการใช้งานที่ยาวนานขึ้นในสภาพแวดล้อมทางอุตสาหกรรม

การออกแบบเครื่องปฏิกรณ์แบบกำหนดเองที่ยืดหยุ่น

Dufew รองรับโซลูชันเครื่องปฏิกรณ์ที่ปรับแต่งตามแรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าที่กำหนด ข้อกำหนดแรงดันไฟฟ้าตก โครงสร้างการติดตั้ง วัสดุที่คดเคี้ยว และข้อกำหนดในการป้องกัน การกำหนดค่าสามารถปรับให้เข้ากับพารามิเตอร์ทางไฟฟ้าและโครงร่างตู้ต่างๆ

ตัวเลือกที่มี ได้แก่ ขดลวดทองแดงหรืออลูมิเนียม การติดตั้งแนวตั้งหรือแนวนอน และโครงสร้างการป้องกันที่แตกต่างกัน เช่น การออกแบบแบบเปิด IP00 และกรอบป้องกัน IP20 ความยืดหยุ่นนี้ทำให้เครื่องปฏิกรณ์สามารถรวมเข้ากับระบบ VFD และระบบพลังงานทางอุตสาหกรรมได้หลากหลาย

การใช้งานทั่วไป

โซลูชันเครื่องปฏิกรณ์ Dufew ถูกนำมาใช้กันอย่างแพร่หลายใน:

คู่มือการเลือกเครื่องปฏิกรณ์สำหรับการใช้งาน VFD

การกำหนดค่าเครื่องปฏิกรณ์ที่ถูกต้องขึ้นอยู่กับความต้องการของระบบจริง

Dufew ให้การสนับสนุนด้านวิศวกรรมเพื่อแนะนำข้อกำหนดที่เหมาะสมตามแรงดันไฟฟ้า กระแสไฟฟ้า ตำแหน่งการติดตั้ง และสภาพแวดล้อมการทำงาน

จะเลือกสารละลายเครื่องปฏิกรณ์ที่เหมาะสมได้อย่างไร

การเลือกเครื่องปฏิกรณ์ที่เหมาะสมต้องคำนึงถึงพารามิเตอร์ VFD สภาพของระบบจริง และระดับการป้องกันที่จำเป็น การจับคู่ปัจจัยเหล่านี้กับคุณลักษณะทางไฟฟ้าและทางกลของเครื่องปฏิกรณ์ช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรและบูรณาการเข้ากับระบบขับเคลื่อนได้อย่างเหมาะสม

พารามิเตอร์ VFD

พารามิเตอร์ VFD ที่สำคัญประกอบด้วยแรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าที่กำหนด กำลังมอเตอร์ และความถี่ในการทำงาน ค่าเหล่านี้จะกำหนดข้อกำหนดทางไฟฟ้าพื้นฐานของเครื่องปฏิกรณ์ และควรจับคู่กับข้อกำหนดของระบบขับเคลื่อน

เงื่อนไขของระบบ

ตำแหน่งการติดตั้ง สภาพแหล่งจ่ายไฟ ระยะการเชื่อมต่อมอเตอร์ ลักษณะโหลด และสภาพแวดล้อมการทำงานควรได้รับการประเมินด้วย ตัวอย่างเช่น สายเคเบิลมอเตอร์ยาว การเปลี่ยนแปลงโหลดบ่อยครั้ง หรือสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง อาจต้องมีการกำหนดค่าเครื่องปฏิกรณ์ที่แตกต่างกัน

ข้อกำหนดการป้องกัน

ฟังก์ชันการป้องกันที่จำเป็นถือเป็นอีกหนึ่งข้อพิจารณาที่สำคัญ ขึ้นอยู่กับการใช้งาน เครื่องปฏิกรณ์อาจถูกเลือกเพื่อลดผลกระทบฮาร์มอนิก ปรับปรุงความเสถียรของกำลัง ให้การป้องกันด้านมอเตอร์ ตรงตามข้อกำหนดแรงดันตกคร่อมเฉพาะ หรือสนับสนุนการทำงานต่อเนื่องภายใต้โหลดที่มีความต้องการสูง

ข้อมูลจำเพาะทางเทคนิค

คำอธิบายหมายเลขรุ่น

ตัวอย่าง: CAL-4321-0250-EISA

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลัง รวมถึงเครื่องปฏิกรณ์ ตัวต้านทาน ระบบเบรก หม้อแปลงไฟฟ้า และโซลูชันไฟฟ้าที่ปรับแต่งตามความต้องการ ความสามารถในการผลิตครอบคลุมการประมวลผลแกน การม้วน การบำบัดฉนวน และการตรวจสอบประสิทธิภาพทางไฟฟ้าสำหรับการใช้งานในอุตสาหกรรมต่างๆ

กระบวนการผลิตประกอบด้วยการประมวลผลแกนเหล็กซิลิกอน การพันขดลวดที่มีความแม่นยำ การทำให้มีสุญญากาศ การบ่มที่อุณหภูมิสูง และการทดสอบประสิทธิภาพทางไฟฟ้า กระบวนการเหล่านี้ช่วยรักษาคุณลักษณะของผลิตภัณฑ์ที่สม่ำเสมอและประสิทธิภาพที่เชื่อถือได้ในระหว่างการดำเนินการอย่างต่อเนื่อง

การตรวจสอบคุณภาพครอบคลุมถึงความต้านทานของฉนวน แรงดันไฟฟ้า อุณหภูมิที่เพิ่มขึ้น และการตรวจสอบประสิทธิภาพทางไฟฟ้า การทดสอบแต่ละครั้งจะให้การตรวจสอบเพิ่มเติมเกี่ยวกับความน่าเชื่อถือของฉนวน ประสิทธิภาพการระบายความร้อน และคุณภาพไฟฟ้าโดยรวม

Dufew รองรับการออกแบบที่กำหนดเอง ความร่วมมือ OEM และ ODM และการผลิตตามแบบของลูกค้าและข้อกำหนดการใช้งาน นอกจากนี้ยังมีบริการเอกสารทางเทคนิคและบริการวิศวกรรมแอปพลิเคชันเพื่อสนับสนุนการเลือกผลิตภัณฑ์ การรวมระบบ และการพัฒนาโครงการ

การรับรองและการปฏิบัติตามข้อกำหนด

ผลิตภัณฑ์ Dufew ผลิตขึ้นตามข้อกำหนดทางอุตสาหกรรมที่ได้รับการยอมรับ ได้แก่:

- ระบบการจัดการคุณภาพ ISO 9001

- การปฏิบัติตามมาตรฐาน CE

- IEC289

- GB10229

- เจบี9644

บรรจุภัณฑ์และการจัดส่งทั่วโลก

Dufew ให้บริการโซลูชั่นบรรจุภัณฑ์ที่ได้มาตรฐานการส่งออกตามขนาดผลิตภัณฑ์ น้ำหนัก และข้อกำหนดในการขนส่ง

บรรจุภัณฑ์ประกอบด้วย:

- ป้องกันการกระแทก

- บรรจุภัณฑ์กันความชื้น

- ส่งออกลังไม้

- บันทึกการตรวจสอบก่อนการจัดส่ง

มาตรการเหล่านี้ช่วยให้มั่นใจในการขนส่งที่ปลอดภัยและประสิทธิภาพการติดตั้งที่เชื่อถือได้

เครื่องปฏิกรณ์แบบไดรฟ์ความถี่แปรผันเทียบกับเครื่องปฏิกรณ์ทั่วไป

คำถามที่พบบ่อย

คำถามที่ 1: ควรติดตั้งเครื่องปฏิกรณ์แบบไดรฟ์ความถี่แปรผันเมื่อใด

แนะนำให้ใช้เครื่องปฏิกรณ์เมื่อระบบ VFD ประสบปัญหาสัญญาณรบกวนฮาร์มอนิก ความผันผวนของแรงดันไฟฟ้า สัญญาณเตือนกระแสเกินบ่อยครั้ง ระยะห่างของสายเคเบิลมอเตอร์ยาว หรือข้อกำหนดในการป้องกันฉนวนของมอเตอร์

คำถามที่ 2: ฉันจะเลือกระหว่างการติดตั้งฝั่งอินพุตและฝั่งเอาท์พุตได้อย่างไร

การติดตั้งด้านอินพุตส่วนใหญ่จะเลือกเพื่อการปรับปรุงคุณภาพไฟฟ้าและการลดฮาร์มอนิก

การติดตั้งด้านเอาท์พุตได้รับการคัดเลือกเป็นหลักเพื่อปรับปรุงสภาพไฟฟ้าด้านมอเตอร์และเพิ่มความน่าเชื่อถือของไดรฟ์

การเลือกขึ้นอยู่กับสภาวะของระบบ ความต้องการของอุปกรณ์ และสภาพแวดล้อมในการทำงาน

คำถามที่ 3: เครื่องปฏิกรณ์นี้สามารถช่วยแก้ปัญหาอะไรในการใช้งาน VFD ได้

สามารถช่วยลดสัญญาณรบกวนฮาร์มอนิก ความผันผวนของแรงดันไฟฟ้า ความเครียดทางไฟฟ้า และการทำงานที่ไม่เสถียรที่เกิดจากสภาวะการทำงานทางอุตสาหกรรมที่มีความต้องการสูง

คำถามที่ 4: Dufew สามารถปรับแต่งข้อกำหนดเครื่องปฏิกรณ์ได้หรือไม่

ใช่. Dufew รองรับแรงดันไฟฟ้า กระแส แรงดันตก วัสดุที่คดเคี้ยว โครงสร้างการติดตั้ง และพารามิเตอร์ทางไฟฟ้าตามความต้องการของโครงการ

โซลูชันเครื่องปฏิกรณ์ VFD แบบกำหนดเองจาก Dufew Electric

Dufew Electric นำเสนอโซลูชันเครื่องปฏิกรณ์ AC ที่ปรับแต่งได้สำหรับระบบขับเคลื่อนอุตสาหกรรมด้วยความสามารถในการผลิตระดับมืออาชีพ การสนับสนุนด้านวิศวกรรม และการควบคุมคุณภาพอย่างเข้มงวด

ตั้งแต่การปรับปรุงคุณภาพไฟฟ้าไปจนถึงการเพิ่มประสิทธิภาพมอเตอร์ไดรฟ์ Dufew ช่วยให้ลูกค้าปรับปรุงความน่าเชื่อถือของอุปกรณ์ ลดความเครียดทางไฟฟ้า และบรรลุการทำงานในระยะยาวอย่างมั่นคง

ติดต่อ Dufew Electric เพื่อออกแบบเครื่องปฏิกรณ์แบบกำหนดเองและความร่วมมือ OEM
