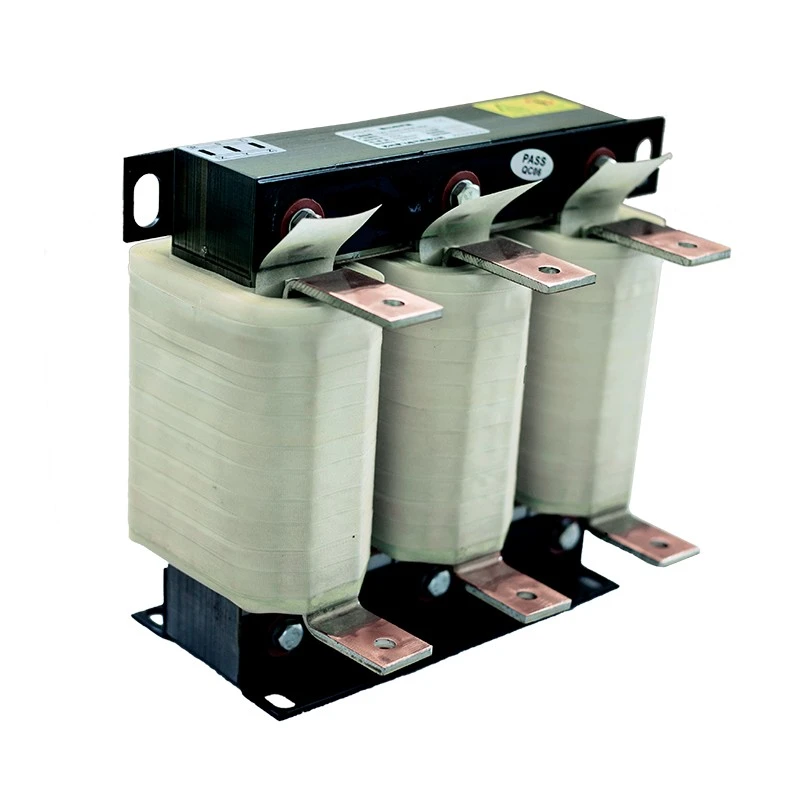

เครื่องปฏิกรณ์เอาท์พุต

เครื่องปฏิกรณ์เอาท์พุต Dufew Electric ได้รับการติดตั้งระหว่างเทอร์มินัลเอาท์พุต VFD และมอเตอร์ เพื่อปรับปรุงคุณภาพการส่งกำลัง และปกป้องระบบมอเตอร์จากความเครียดในการสลับความถี่สูง

ลักษณะการสลับอย่างรวดเร็วของแรงดันเอาต์พุต PWM จาก VFD อาจสร้างความเครียด dv/dt สูง คลื่นแรงดันสะท้อน กระแสฮาร์มอนิก และกระแสการชาร์จสายเคเบิลเพิ่มเติม ผลกระทบเหล่านี้จะรุนแรงมากขึ้นเมื่อใช้สายเคเบิลยาวระหว่างอินเวอร์เตอร์และมอเตอร์

ด้วยการเพิ่มอิมพีแดนซ์ที่เหมาะสมให้กับวงจรเอาท์พุต เครื่องปฏิกรณ์จะช่วยให้รูปคลื่นของแรงดันไฟฟ้าเรียบขึ้น ลดแรงดันไฟฟ้าที่ขั้วปลายของมอเตอร์ ลดความเครียดของฉนวน และปรับปรุงความน่าเชื่อถือของระบบขับเคลื่อนทางอุตสาหกรรม

เครื่องปฏิกรณ์ Dufew ใช้แกนเหล็กซิลิคอนสูญเสียต่ำ วัสดุฉนวนอุณหภูมิสูง และโครงสร้างขดลวดที่ได้รับการปรับปรุงเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงภายใต้การดำเนินงานทางอุตสาหกรรมอย่างต่อเนื่อง

เหตุใดระบบอุตสาหกรรมจึงต้องมีเครื่องปฏิกรณ์เอาท์พุต?

แก้ปัญหากระแสไฟเกินของสายเคเบิลยาว

เมื่อสายเคเบิลระหว่างอินเวอร์เตอร์และมอเตอร์ยาวเกินไป ความจุไฟฟ้าแบบกระจายของสายเคเบิลจะสร้างกระแสไฟชาร์จเพิ่มเติม

หากไม่มีการป้องกันที่เหมาะสม สิ่งนี้อาจทำให้:

- สัญญาณเตือนกระแสเกิน VFD

- การทำงานของมอเตอร์ไม่เสถียร

- เพิ่มความเครียดเอาต์พุตของอินเวอร์เตอร์

- ลดความน่าเชื่อถือของระบบ

เครื่องปฏิกรณ์เอาท์พุต VFD ช่วยลดกระแสการชาร์จแบบคาปาซิทีฟและปรับปรุงความเสถียรของระบบ โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่ติดตั้งมอเตอร์ให้ห่างจากตู้อินเวอร์เตอร์

ข้อได้เปรียบที่สำคัญ

1. การป้องกันฉนวนมอเตอร์

เครื่องปฏิกรณ์จะช่วยลดผลกระทบของการเปลี่ยนแปลงแรงดันไฟฟ้า PWM ความถี่สูงที่สร้างโดย VFD ซึ่งช่วยปกป้องฉนวนของมอเตอร์ในระหว่างการทำงานอย่างต่อเนื่อง

ช่วยลดแรงดันไฟฟ้าบนขดลวดมอเตอร์ ลดอายุของฉนวน และยืดอายุการใช้งานของมอเตอร์ ซึ่งช่วยปรับปรุงความน่าเชื่อถือของระบบโดยรวม โดยเฉพาะอย่างยิ่งในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง

2. ปรับปรุงประสิทธิภาพของสายเคเบิลแบบยาว

เมื่อติดตั้งมอเตอร์ให้ห่างจากตู้ VFD สายเคเบิลยาวสามารถเพิ่มกระแสการชาร์จและทำให้เกิดผลกระทบจากแรงดันไฟฟ้าสะท้อน

เครื่องปฏิกรณ์ช่วยลดผลกระทบเหล่านี้โดยการปรับปรุงคุณภาพรูปคลื่นของกระแสไฟฟ้า และจำกัดความผันผวนของแรงดันไฟฟ้า รองรับระยะการส่งผ่านสายเคเบิลที่ยาวขึ้นในขณะที่ยังคงการทำงานของมอเตอร์ให้เสถียร

3. ลดเสียงรบกวนและการรบกวนทางแม่เหล็กไฟฟ้า

การออกแบบอุปนัยที่ได้รับการปรับปรุงให้เหมาะสมช่วยลดส่วนประกอบฮาร์มอนิกความถี่สูงที่สร้างขึ้นระหว่างการทำงานของ VFD

นอกจากนี้ยังลดเสียงรบกวนแม่เหล็กไฟฟ้าของมอเตอร์ กระแสรั่วไหล และการรบกวนที่อาจเกิดขึ้นกับระบบอัตโนมัติและอุปกรณ์ควบคุมที่อยู่ใกล้เคียง ทำให้เกิดสภาพแวดล้อมการทำงานที่มีเสถียรภาพมากขึ้น

4. การก่อสร้างทางอุตสาหกรรมที่เชื่อถือได้

เครื่องปฏิกรณ์ผลิตขึ้นโดยใช้แกนเหล็กซิลิกอนรีดเย็น ระบบฉนวนคลาส F กระบวนการชุบสูญญากาศ และตัวเลือกขดลวดทองแดงหรืออลูมิเนียม

โครงสร้างที่แข็งแกร่งนี้รับประกันการเหนี่ยวนำที่เสถียร ลดการสั่นสะเทือน และประสิทธิภาพเชิงความร้อนที่เชื่อถือได้สำหรับการดำเนินงานทางอุตสาหกรรมในระยะยาว

คุณสมบัติโครงสร้าง

การออกแบบสมดุลแม่เหล็กสามเฟส

โครงสร้างแกนสามเฟสแบบสมมาตรให้ประสิทธิภาพแม่เหล็กที่สมดุลในทุกขดลวด

ช่วยลดการสูญเสียสนามแม่เหล็กในขณะที่ยังคงรักษาคุณลักษณะตัวเหนี่ยวนำที่เสถียร ทำให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอระหว่างการทำงานของ VFD

ตัวเลือกการติดตั้งที่ยืดหยุ่น

เครื่องปฏิกรณ์มีจำหน่ายในการกำหนดค่าที่แตกต่างกัน รวมถึงโครงสร้างแบบเปิด IP00 และกรอบป้องกัน IP20 เพื่อตอบสนองข้อกำหนดในการติดตั้งต่างๆ

รองรับวิธีการติดตั้งทั้งแนวตั้งและแนวนอน ขนาดที่กำหนดเองมีให้เลือกใช้เพื่อให้ตรงกับพื้นที่ตู้ เงื่อนไขการติดตั้ง และความต้องการใช้งานเฉพาะ

การใช้งานทั่วไป

โซลูชันเครื่องปฏิกรณ์ Dufew ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานทางอุตสาหกรรมที่จำเป็นต้องมีการปกป้องมอเตอร์และการทำงาน VFD ที่เสถียร

การใช้งานทั่วไปได้แก่:

- ระบบขับเคลื่อนความถี่แบบแปรผันเพื่อปรับปรุงความเสถียรของกำลังและลดความเครียดทางไฟฟ้าของมอเตอร์

- ตู้ควบคุมมอเตอร์อุตสาหกรรม ปั๊ม และพัดลม ที่ต้องการการทำงานต่อเนื่องที่เชื่อถือได้

- เครนและอุปกรณ์ยก เครื่องจักรทำเหมือง และอุปกรณ์ท่าเรือที่ใช้ในสภาพการทำงานที่มีความต้องการสูง

- โรงงานรีด เครื่องฉีดพลาสติก และเครื่องจักรสิ่งทอ เพื่อกระบวนการผลิตที่มั่นคงและมีประสิทธิภาพ

- สายการผลิตอัตโนมัติและอุปกรณ์พลังงานหมุนเวียนที่ให้ความสำคัญกับประสิทธิภาพพลังงานที่เชื่อถือได้

เงื่อนไขการสมัครที่แนะนำ

วิธีการเลือกเครื่องปฏิกรณ์ที่เหมาะสม?

การเลือกเครื่องปฏิกรณ์ควรขึ้นอยู่กับพารามิเตอร์ VFD สภาวะของสายเคเบิล และข้อกำหนดของมอเตอร์ เพื่อให้มั่นใจถึงประสิทธิภาพที่เหมาะสมและการทำงานที่เชื่อถือได้

พารามิเตอร์ VFD

การคัดเลือกควรคำนึงถึงปัจจัยสำคัญเช่น:

- พิกัดแรงดันไฟฟ้าและกระแสไฟขาออก

- กำลังมอเตอร์และความถี่ในการทำงาน

เงื่อนไขของสายเคเบิล

คุณลักษณะของสายเคเบิลและเงื่อนไขการติดตั้งยังส่งผลต่อการเลือกเครื่องปฏิกรณ์ด้วย ซึ่งรวมถึง:

- ความยาวสายเคเบิลและประเภทสายเคเบิล

- สภาพแวดล้อมการติดตั้ง

- ความจุแบบกระจาย

ข้อกำหนดของมอเตอร์

ฉนวนของมอเตอร์และสภาวะการทำงานควรได้รับการประเมินเพื่อให้ตรงกับสารละลายของเครื่องปฏิกรณ์ที่เหมาะสม ซึ่งรวมถึง:

- ชั้นฉนวน

- สภาพการใช้งาน

- ข้อกำหนดในการคุ้มครอง

Dufew นำเสนอการออกแบบเครื่องปฏิกรณ์ที่ปรับแต่งตามการใช้งานทางอุตสาหกรรมและความต้องการของระบบที่แตกต่างกัน

ตัวอย่างโมเดล

CAL-4321-0250-EISA

ข้อมูลจำเพาะทางเทคนิค

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบพลังงานทางอุตสาหกรรมและโซลูชันเครื่องปฏิกรณ์ที่ปรับแต่งตามความต้องการ

เครื่องปฏิกรณ์เอาท์พุตแต่ละเครื่องผลิตขึ้นด้วยกระบวนการควบคุม ได้แก่:

- การตรวจสอบการผลิตหลัก

- การควบคุมกระบวนการม้วน

- การทดสอบความทนทานต่อไฟฟ้าแรงสูง

- การทดสอบความต้านทานของฉนวน

- การตรวจสอบอุณหภูมิที่เพิ่มขึ้น

- การตรวจสอบประสิทธิภาพทางไฟฟ้า

สามารถจัดหาผลิตภัณฑ์ด้วย:

- การปฏิบัติตามระบบการจัดการคุณภาพ ISO

- ผลิตภัณฑ์ที่ได้รับการรับรอง CE

- เอกสารทางเทคนิคที่กำหนดเอง

ก่อนจัดส่ง เครื่องปฏิกรณ์แต่ละเครื่องจะได้รับการตรวจสอบตามข้อกำหนดเฉพาะของลูกค้า เพื่อให้มั่นใจในการติดตั้งและการทำงานที่เชื่อถือได้

บรรจุภัณฑ์และการขนส่ง

เครื่องปฏิกรณ์อุตสาหกรรมต้องการการป้องกันที่เชื่อถือได้ในระหว่างการขนส่งระหว่างประเทศ เนื่องจากน้ำหนักและส่วนประกอบทางแม่เหล็กไฟฟ้า

Dufew จัดให้:

คุณสมบัติบรรจุภัณฑ์:

- ป้องกันความชื้น

- ยึดกันกระแทก

- ส่งออกกล่องไม้มาตรฐาน

- บรรจุภัณฑ์ตามขนาดและน้ำหนักของผลิตภัณฑ์

คำถามที่พบบ่อย

คำถามที่ 1: ผลิตภัณฑ์นี้ติดตั้งไว้ที่ใดในระบบ VFD

มีการติดตั้งระหว่างเทอร์มินัลเอาต์พุต VFD และมอเตอร์เพื่อปรับปรุงคุณภาพรูปคลื่นเอาต์พุต และลดความเครียดทางไฟฟ้าที่ด้านมอเตอร์

คำถามที่ 2: เมื่อใดจึงแนะนำให้ใช้โซลูชันนี้

โดยทั่วไปจะใช้สำหรับการใช้งานกับสายเคเบิลขนาดยาว การป้องกันฉนวนมอเตอร์ และระบบที่ได้รับผลกระทบจากแรงดันไฟกระชาก เสียง หรือการรบกวน

คำถามที่ 3: สามารถแทนที่ส่วนประกอบการป้องกันด้านอินพุตได้หรือไม่

ไม่ ส่วนประกอบด้านอินพุตและด้านมอเตอร์มีฟังก์ชันที่แตกต่างกัน ประการหนึ่งมุ่งเน้นไปที่การป้องกันแหล่งจ่ายไฟ ในขณะที่อีกประการหนึ่งช่วยปรับปรุงประสิทธิภาพด้านมอเตอร์

คำถามที่ 4: สามารถปรับแต่งให้เหมาะกับการใช้งานที่แตกต่างกันได้หรือไม่

ใช่. Dufew นำเสนอโซลูชั่นที่ปรับแต่งตามความต้องการโดยอิงตามแรงดันไฟฟ้า กระแสไฟฟ้า ข้อกำหนดในการติดตั้ง และสภาพแวดล้อมการทำงาน

โซลูชันทางอุตสาหกรรมที่ปรับแต่งตามความต้องการจาก Dufew Electric

Dufew Electric นำเสนอโซลูชันเครื่องปฏิกรณ์ที่เชื่อถือได้สำหรับการใช้งาน VFD ทางอุตสาหกรรม ด้วยความสามารถในการผลิตระดับมืออาชีพ การสนับสนุนทางวิศวกรรมที่ปรับแต่งได้ และการควบคุมคุณภาพอย่างเข้มงวด

ตั้งแต่การป้องกันมอเตอร์ไปจนถึงการใช้งานขับเคลื่อนระยะไกล Dufew ช่วยให้ลูกค้าปรับปรุงความน่าเชื่อถือของอุปกรณ์ ลดต้นทุนการบำรุงรักษา และบรรลุการทำงานที่มั่นคง
