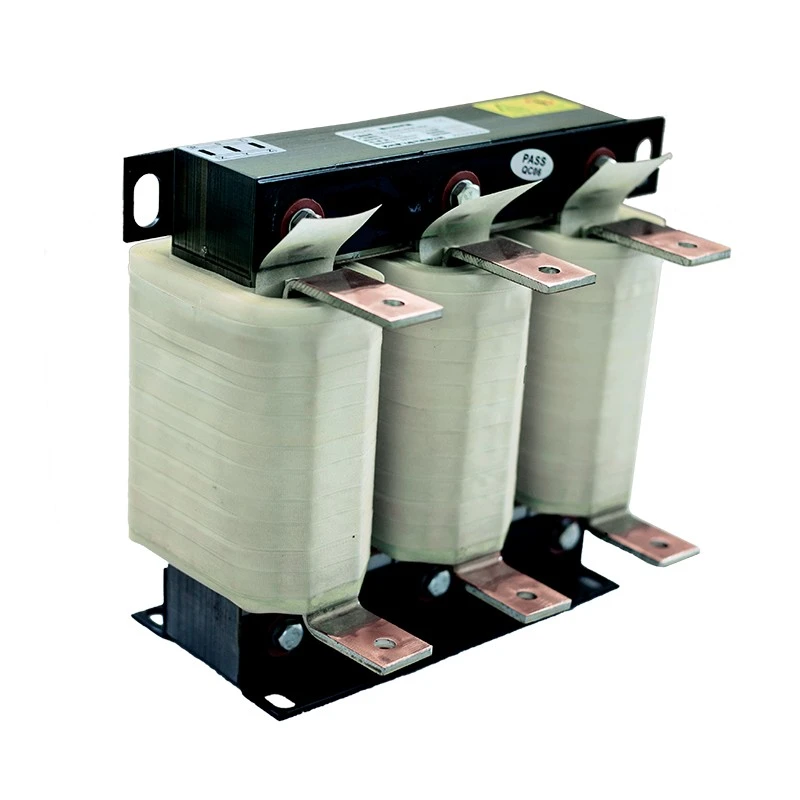

เครื่องปฏิกรณ์สาย AC

เครื่องปฏิกรณ์แบบสายไฟ AC Dufew Electric ได้รับการติดตั้งระหว่างแหล่งจ่ายไฟ AC และเทอร์มินัลอินพุต VFD เพื่อให้มีความต้านทานที่ควบคุมได้ ช่วยให้การไหลของกระแสคงที่และปรับปรุงสภาพแวดล้อมทางไฟฟ้าโดยรวม

เครื่องปฏิกรณ์ช่วยลดกระแสฮาร์มอนิกที่สร้างโดยวงจรเรียงกระแส VFD จำกัดการเปลี่ยนแปลงกระแสอย่างกะทันหัน ปกป้องส่วนประกอบอินพุตของอินเวอร์เตอร์ และปรับปรุงความน่าเชื่อถือของระบบไฟฟ้าโดยรวม

ไดรฟ์ความถี่แปรผันสมัยใหม่ (VFD) ใช้เทคโนโลยีสวิตชิ่งความเร็วสูงเพื่อควบคุมความเร็วของมอเตอร์และปรับปรุงประสิทธิภาพการใช้พลังงาน อย่างไรก็ตาม กระบวนการสวิตชิ่งและคุณลักษณะอินพุตแบบไม่เชิงเส้นอาจทำให้เกิดการรบกวนทางไฟฟ้าเข้าสู่ระบบไฟฟ้า

หากไม่มีการป้องกันอินพุตที่เหมาะสม ระบบ VFD อาจพบกับความผิดเพี้ยนของกระแสฮาร์มอนิก กระแสอินพุตที่เพิ่มขึ้นอย่างรวดเร็ว ความผันผวนของแรงดันไฟฟ้า การรบกวนทางไฟฟ้า และความเครียดที่เพิ่มขึ้นในส่วนประกอบของอินเวอร์เตอร์

ปัญหาเหล่านี้อาจนำไปสู่ความร้อนสูงเกินไปของอุปกรณ์ไฟฟ้า อายุการใช้งานของอินเวอร์เตอร์ลดลง ความเสียหายต่อตัวเก็บประจุบัส DC การทำงานของมอเตอร์ไม่เสถียร และอุปกรณ์หยุดทำงานโดยไม่คาดคิด

เครื่องปฏิกรณ์แบบสายไฟ AC ช่วยปรับปรุงประสิทธิภาพของระบบ VFD ได้อย่างไร

1. การลดฮาร์มอนิกและการปรับปรุงคุณภาพไฟฟ้า

วงจรเรียงกระแสอินพุต VFD สามารถสร้างกระแสฮาร์มอนิกที่ส่งผลต่อเครือข่ายไฟฟ้า โดยเฉพาะอย่างยิ่งในโรงงานที่ใช้ระบบอินเวอร์เตอร์หลายตัว

จะช่วยลดผลกระทบฮาร์มอนิกโดยการเพิ่มอิมพีแดนซ์ให้กับวงจรอินพุต ช่วยปรับปรุงคุณภาพไฟฟ้าและรักษาสภาพแวดล้อมทางไฟฟ้าให้มีเสถียรภาพมากขึ้น

สิทธิประโยชน์ ได้แก่:

- ลดการตอบสนองฮาร์มอนิกไปยังแหล่งจ่ายไฟ

- ปรับปรุงความเสถียรของรูปคลื่นแรงดันไฟฟ้า

- ลดการรบกวนระหว่างอุปกรณ์ไฟฟ้า

- การป้องกันที่ดีขึ้นสำหรับตัวเก็บประจุไฟและหม้อแปลงไฟฟ้า

สำหรับโรงงานที่มีระบบขับเคลื่อนความเร็วหลายระดับ จะช่วยสร้างระบบไฟฟ้าที่เชื่อถือได้และมีเสถียรภาพมากขึ้น

2. การป้องกันไฟกระชากในปัจจุบันสำหรับส่วนประกอบอินเวอร์เตอร์

ในระหว่างสตาร์ทมอเตอร์ การเร่งความเร็ว การเปลี่ยนแปลงโหลด หรือสภาวะพลังงานที่ไม่เสถียร กระแสไฟฟ้าที่มากเกินไปอาจเกิดขึ้นและส่งผลต่อส่วนประกอบของอินเวอร์เตอร์

เครื่องปฏิกรณ์ช่วยลดความเครียดทางไฟฟ้าโดยการจำกัดกระแสไฟกระชากอินพุต ลดความเครียดบนบริดจ์เรกติไฟเออร์ ปกป้องส่วนประกอบบัส DC ของอินเวอร์เตอร์ และปรับปรุงความน่าเชื่อถือของ VFD ในระยะยาว

เหมาะอย่างยิ่งสำหรับระบบไฟฟ้าอุตสาหกรรมที่มีความสามารถในการลัดวงจรสูงหรือหม้อแปลงความต้านทานต่ำ

3. การทำงานที่มั่นคงภายใต้สภาวะอุตสาหกรรม

สภาพแวดล้อมทางอุตสาหกรรมต้องการส่วนประกอบทางไฟฟ้าที่สามารถทำงานได้อย่างต่อเนื่องภายใต้โหลดที่เปลี่ยนแปลงและสภาพการทำงานที่มีความต้องการสูง

เครื่องปฏิกรณ์แบบสายไฟ AC ของ Dufew ใช้เทคโนโลยีการออกแบบแม่เหล็กไฟฟ้าและเทคโนโลยีฉนวนที่ได้รับการปรับปรุงเพื่อให้ได้ประสิทธิภาพการเหนี่ยวนำที่เสถียร อุณหภูมิที่เพิ่มขึ้นต่ำลง ลดการสั่นสะเทือนของแม่เหล็กไฟฟ้า และการทำงานในระยะยาวที่เชื่อถือได้

คุณสมบัติการออกแบบทางวิศวกรรม

การออกแบบแกนเหล็กซิลิคอนสูญเสียต่ำ

เครื่องปฏิกรณ์ใช้วัสดุแกนเหล็กซิลิกอนรีดเย็นคุณภาพสูงเพื่อลดการสูญเสียแม่เหล็กและรักษาประสิทธิภาพการเหนี่ยวนำที่เสถียรระหว่างการทำงานต่อเนื่อง

การออกแบบนี้ให้:

- ลดการสูญเสียพลังงานและปรับปรุงประสิทธิภาพการทำงาน

- ประสิทธิภาพการระบายความร้อนที่ดีขึ้นภายใต้สภาวะโหลดต่อเนื่อง

- ลักษณะทางไฟฟ้าที่เสถียร

- ประสิทธิภาพที่เชื่อถือได้สำหรับการดำเนินงานทางอุตสาหกรรมในระยะยาว

ปรับโครงสร้างการม้วนให้เหมาะสม

ตามข้อกำหนดในปัจจุบันที่แตกต่างกัน Dufew Electric นำเสนอโครงสร้างขดลวดที่ได้รับการปรับปรุงเพื่อให้มั่นใจถึงประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ในการใช้งานทางอุตสาหกรรมต่างๆ

คุณสมบัติการออกแบบที่คดเคี้ยว:

- ตัวเลือกการพันทองแดงหรืออลูมิเนียมสำหรับการใช้งานที่แตกต่างกัน

- การออกแบบตัวนำกระแสไฟฟ้าแรงสูงเพื่อรองรับสภาวะการทำงานที่มีความต้องการสูง

- ปรับปรุงประสิทธิภาพการกระจายความร้อน

- ลดอุณหภูมิที่เพิ่มขึ้นของขดลวดระหว่างการทำงาน

โครงสร้างที่ได้รับการปรับให้เหมาะสมนี้ช่วยให้เครื่องปฏิกรณ์สามารถตอบสนองความต้องการในปัจจุบันของอุตสาหกรรมที่แตกต่างกัน ขณะเดียวกันก็รักษาการทำงานที่เสถียรและมีประสิทธิภาพ

กระบวนการฉนวนเคลือบสุญญากาศ

การประกอบขดลวดได้รับการประมวลผลผ่านการชุบสูญญากาศและการบ่มที่อุณหภูมิสูง ปรับปรุงประสิทธิภาพของฉนวน และเพิ่มความแข็งแรงเชิงกลโดยรวม

กระบวนการนี้ดีขึ้น:

- ความแข็งแรงของฉนวนเพื่อการทำงานที่ปลอดภัยยิ่งขึ้น

- เสถียรภาพทางกลภายใต้สภาวะการสั่นสะเทือน

- ความต้านทานต่อการสั่นสะเทือนและผลกระทบต่อสิ่งแวดล้อม

- ความทนทานในการใช้งานในระยะยาว

กระบวนการผลิตนี้ช่วยรักษาประสิทธิภาพที่เชื่อถือได้และยืดอายุการใช้งานในสภาพแวดล้อมทางอุตสาหกรรม

คู่มือการเลือก

การเลือกเครื่องปฏิกรณ์เส้น AC ที่ถูกต้องจำเป็นต้องจับคู่พารามิเตอร์เครื่องปฏิกรณ์กับระบบ VFD

Dufew Electric ประเมินปัจจัยต่อไปนี้:

ก่อนเสนอราคา ลูกค้าควรจัดเตรียม:

- กำลังไฟพิกัด VFD

- แรงดันไฟฟ้าขาเข้า

- จัดอันดับปัจจุบัน

- แรงดันไฟฟ้าตกที่จำเป็น

- เงื่อนไขการติดตั้ง

- สภาพแวดล้อมในการทำงาน

เครื่องปฏิกรณ์สาย AC และเครื่องปฏิกรณ์เอาท์พุท

Dufew Electric นำเสนอโซลูชันเครื่องปฏิกรณ์ทั้งอินพุตและเอาต์พุตตามความต้องการของระบบ

ตัวเลือกการกำหนดค่าที่ยืดหยุ่น

ระบบอุตสาหกรรมที่แตกต่างกันต้องการการกำหนดค่าทางไฟฟ้าและวิธีการติดตั้งที่แตกต่างกัน Dufew Electric นำเสนอโซลูชันเครื่องปฏิกรณ์ที่ปรับแต่งได้ตามความต้องการในการใช้งาน ช่วยให้ลูกค้าได้รับประสิทธิภาพที่เชื่อถือได้ และการบูรณาการเข้ากับระบบควบคุมอุตสาหกรรมต่างๆ ได้อย่างราบรื่น

ข้อกำหนดด้านไฟฟ้า

เครื่องปฏิกรณ์สามารถปรับแต่งตามพารามิเตอร์ทางไฟฟ้าที่สำคัญ รวมถึงแรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าที่กำหนด เปอร์เซ็นต์แรงดันไฟฟ้าตก และความถี่ในการทำงาน เพื่อตอบสนองความต้องการของระบบไฟฟ้าที่แตกต่างกัน

ข้อกำหนดในการติดตั้ง

เพื่อปรับให้เข้ากับเค้าโครงตู้และสภาพแวดล้อมการติดตั้งที่แตกต่างกัน เครื่องปฏิกรณ์ Dufew รองรับตัวเลือกการติดตั้งที่หลากหลาย รวมถึงการติดตั้งในตู้ การติดตั้งแบบสแตนด์อโลน การติดตั้งในแนวตั้ง และการติดตั้งในแนวนอน

ข้อกำหนดด้านวัสดุ

ตามเงื่อนไขการใช้งานเฉพาะและข้อกำหนดในปัจจุบัน ลูกค้าสามารถเลือกวัสดุการม้วนที่เหมาะสมได้ รวมถึงการม้วนทองแดงหรืออลูมิเนียม

ด้วยตัวเลือกการกำหนดค่าที่ยืดหยุ่นและการออกแบบที่กำหนดเอง เครื่องปฏิกรณ์ Dufew สามารถรวมเข้ากับระบบควบคุมอุตสาหกรรมต่างๆ ในขณะที่ยังคงการทำงานที่มั่นคงและเชื่อถือได้

การใช้งานทั่วไป

เครื่องปฏิกรณ์แบบสายไฟ AC Dufew Electric ใช้กันอย่างแพร่หลายในระบบอุตสาหกรรมที่ต้องการคุณภาพกำลังไฟฟ้า VFD และการป้องกันทางไฟฟ้าที่ได้รับการปรับปรุง

ข้อมูลจำเพาะทางเทคนิค

คำอธิบายหมายเลขรุ่น

ตัวอย่าง: CAL-4312-0250-EISA

การทดสอบผลิตภัณฑ์และการตรวจสอบคุณภาพ

ก่อนส่งมอบ Dufew Electric จะทำการตรวจสอบทางไฟฟ้าและโครงสร้างเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้

การทดสอบประกอบด้วย:

ผู้ผลิตมืออาชีพในประเทศจีน

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังและโซลูชันไฟฟ้าที่ปรับแต่งเอง โดยจัดหาเครื่องปฏิกรณ์สายไฟ AC ที่เชื่อถือได้สำหรับการใช้งานในอุตสาหกรรมต่างๆ

ด้วยความสามารถในการผลิตแบบครบวงจร Dufew จัดการกระบวนการผลิตที่สำคัญตั้งแต่การประมวลผลหลักและการผลิตคอยล์ไปจนถึงการประกอบขั้นสุดท้ายและการตรวจสอบคุณภาพ

การประมวลผลหลัก

กระบวนการผลิตประกอบด้วยการตัดเหล็กซิลิกอน การประกอบแกน และการตรวจสอบประสิทธิภาพแม่เหล็ก เพื่อให้มั่นใจถึงคุณลักษณะทางแม่เหล็กไฟฟ้าที่มีความเสถียร

การผลิตคอยล์

Dufew มีตัวเลือกการพันทองแดงและอลูมิเนียมพร้อมฉนวนระดับมืออาชีพและกระบวนการเคลือบสุญญากาศเพื่อปรับปรุงความน่าเชื่อถือและความทนทานของผลิตภัณฑ์

การชุมนุมครั้งสุดท้าย

Final production includes terminal installation, electrical testing, and quality inspection to ensure each reactor meets required performance standards.

ความสามารถในการผลิตแบบครบวงจรนี้ทำให้ Dufew Electric สามารถจัดหาทั้งเครื่องปฏิกรณ์แบบสายไฟ AC มาตรฐานและโซลูชันที่ปรับแต่งตามความต้องการสำหรับการใช้งานในอุตสาหกรรมต่างๆ

การรับรองและการประกันคุณภาพ

Dufew Electric follows structured quality management procedures to ensure consistent product performance and reliable operation throughout the service life.

เอกสารคุณภาพที่มีอยู่ ได้แก่ :

- การรับรองระบบการจัดการคุณภาพ ISO

- การรับรอง CE

- รายงานการทดสอบผลิตภัณฑ์

สามารถจัดเตรียมเอกสารทางเทคนิคและบันทึกการตรวจสอบได้ตามความต้องการโครงการของลูกค้า

บรรจุภัณฑ์และการจัดส่ง

เครื่องปฏิกรณ์แบบสายไฟ AC ต้องการการป้องกันความชื้น การสั่นสะเทือน และการกระแทกทางกลระหว่างการขนส่ง

Dufew Electric มอบ:

- บรรจุภัณฑ์มาตรฐานส่งออก

-ป้องกันความชื้น

- เสริมการยึดภายใน

- ฉลากระบุผลิตภัณฑ์

ก่อนจัดส่ง วิศวกรยืนยัน:

- ข้อมูลจำเพาะของผลิตภัณฑ์

- น้ำหนักและขนาด

- ข้อกำหนดในการติดตั้ง

- ข้อกำหนดในการจัดส่ง

คู่มือการติดตั้ง

ขั้นตอนที่ 1: ยืนยันข้อกำหนดเครื่องปฏิกรณ์

เลือกเครื่องปฏิกรณ์ที่เหมาะสมตามพิกัดกำลัง VFD แรงดันไฟฟ้าอินพุต พิกัดกระแส และแรงดันไฟฟ้าตกที่ต้องการ เพื่อให้มั่นใจว่าเข้ากันได้กับระบบการใช้งาน

ขั้นตอนที่ 2: ตรวจสอบสภาพผลิตภัณฑ์

ก่อนการติดตั้ง ให้ตรวจสอบสภาพผลิตภัณฑ์อย่างรอบคอบ รวมถึงสภาพแกน ลักษณะขดลวด และการเชื่อมต่อขั้วต่อเพื่อให้แน่ใจว่าเครื่องปฏิกรณ์พร้อมสำหรับการทำงาน

ขั้นตอนที่ 3: ติดตั้งเครื่องปฏิกรณ์

วิธีการเชื่อมต่อมาตรฐานคือ:

พาวเวอร์ซัพพลาย → เครื่องปฏิกรณ์สายไฟ AC → อินพุต VFD

ควรติดตั้งเครื่องปฏิกรณ์ในพื้นที่ที่มีการระบายอากาศดีโดยมีพื้นที่เพียงพอสำหรับการกระจายความร้อนและการบำรุงรักษาในอนาคต

ขั้นตอนที่ 4: การเชื่อมต่อไฟฟ้า

ในระหว่างการเชื่อมต่อไฟฟ้า ตรวจสอบให้แน่ใจว่าสายไฟถูกต้อง การเชื่อมต่อขั้วต่อที่ปลอดภัย และการต่อสายดินที่เหมาะสม เพื่อรักษาการทำงานที่ปลอดภัยและเชื่อถือได้

ขั้นตอนที่ 5: การทดสอบการทำงาน

หลังจากการติดตั้ง ให้ทำการทดสอบการทำงานโดยตรวจสอบเสียงในการทำงาน ตรวจสอบอุณหภูมิที่เพิ่มขึ้น และตรวจสอบประสิทธิภาพโดยรวมของระบบ

คำถามที่พบบ่อย

1. เครื่องปฏิกรณ์แบบ AC Line ใช้ทำอะไร?

เครื่องปฏิกรณ์สายไฟ AC ได้รับการติดตั้งที่ด้านอินพุตของไดรฟ์ความถี่แปรผัน (VFD) เพื่อลดความผิดเพี้ยนของฮาร์มอนิก จำกัดกระแสไฟกระชาก ปรับปรุงคุณภาพกำลังไฟฟ้า และปกป้องส่วนประกอบของอินเวอร์เตอร์จากความเครียดทางไฟฟ้า

2. เครื่องปฏิกรณ์นี้จำเป็นสำหรับ VFD ทุกเครื่องหรือไม่

ไม่ใช่ทุกแอปพลิเคชัน VFD ที่จำเป็นต้องมีเครื่องปฏิกรณ์อินพุต ขอแนะนำสำหรับระบบที่มีปัญหาฮาร์มอนิก แหล่งจ่ายไฟไม่เสถียร กระแสไฟฟ้าผันผวนบ่อยครั้ง การทำงานของอินเวอร์เตอร์หลายตัว หรืออุปกรณ์ไฟฟ้าที่มีความละเอียดอ่อน

3. ฉันจะเลือกแรงดันตกคร่อมที่ถูกต้องได้อย่างไร?

แรงดันไฟฟ้าตกที่เหมาะสมจะขึ้นอยู่กับข้อกำหนดด้านคุณภาพกำลังไฟฟ้าของระบบ สภาวะฮาร์มอนิก คุณลักษณะอินพุต และสภาพแวดล้อมในการทำงาน Dufew Electric ประเมินพารามิเตอร์การใช้งานและแนะนำการกำหนดค่าที่เหมาะสม

4. ผลิตภัณฑ์นี้สามารถปรับปรุงความน่าเชื่อถือของอินเวอร์เตอร์ได้หรือไม่?

ใช่. ด้วยการลดผลกระทบในปัจจุบันและความเครียดทางไฟฟ้าที่ด้านอินพุต VFD จะช่วยปรับปรุงความเสถียรของระบบและยืดอายุการใช้งานของส่วนประกอบอินเวอร์เตอร์

5. Dufew Electric สามารถให้บริการโซลูชั่นที่ปรับแต่งเองได้หรือไม่?

ใช่. Dufew Electric นำเสนอโซลูชันที่ปรับแต่งตามความต้องการตามแรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ โครงสร้างการติดตั้ง วัสดุขดลวด และข้อกำหนดของโครงการอื่น ๆ

6. ข้อมูลใดที่จำเป็นสำหรับการเสนอราคา?

ลูกค้าควรจัดเตรียม:

- อัตรากำลัง VFD

- แรงดันไฟฟ้าขาเข้า

- จัดอันดับปัจจุบัน

- แรงดันไฟฟ้าตกที่จำเป็น

- สภาพแวดล้อมการติดตั้ง

- สภาพการทำงาน

ขอโซลูชันเครื่องปฏิกรณ์สาย AC ที่คุณกำหนดเอง

Dufew Electric นำเสนอโซลูชัน AC Line Reactor ที่ปรับแต่งได้สำหรับลูกค้าอุตสาหกรรมที่ต้องการการป้องกัน VFD การควบคุมฮาร์มอนิก และการจัดการคุณภาพไฟฟ้าที่ได้รับการปรับปรุง

ด้วยความสามารถในการผลิตระดับมืออาชีพ การสนับสนุนด้านวิศวกรรม และขั้นตอนการทดสอบที่สมบูรณ์ Dufew Electric ช่วยให้ลูกค้าพัฒนาโซลูชันที่เชื่อถือได้สำหรับระบบขับเคลื่อนทางอุตสาหกรรม

ส่งพารามิเตอร์ VFD และข้อกำหนดการใช้งานของคุณไปที่ Dufew Electric แล้ววิศวกรของเราจะแนะนำการกำหนดค่าที่เหมาะสมตามสภาพการทำงานของคุณ
