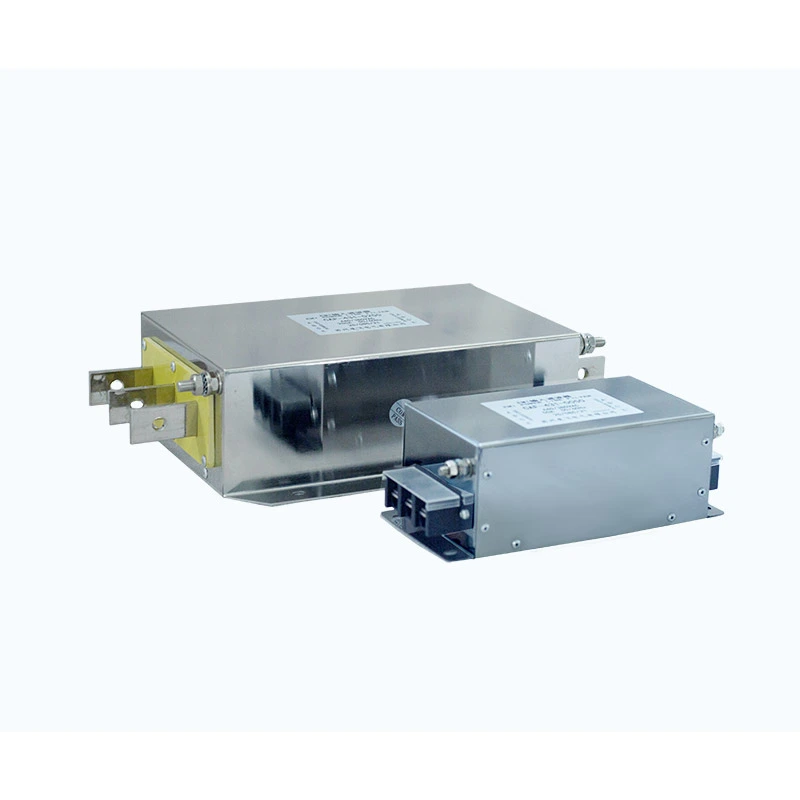

ตัวกรองเอาต์พุต

ตัวกรองเอาต์พุตได้รับการติดตั้งระหว่างขั้วเอาต์พุต VFD และขั้วอินพุตของมอเตอร์เพื่อปรับปรุงคุณภาพของสัญญาณไฟฟ้าที่ส่งไปยังมอเตอร์

ด้วยการรวมวงจรการกรองแบบหลายขั้นตอนเข้ากับส่วนประกอบแม่เหล็กที่ได้รับการปรับให้เหมาะสม จะลดการรบกวนการสลับความถี่สูงที่เกิดจากการทำงานของอินเวอร์เตอร์ PWM และลดความเครียดทางไฟฟ้าที่ขั้วต่อมอเตอร์

การออกแบบช่วยลด:

- ส่วนประกอบฮาร์มอนิกความถี่สูง

- พัลส์แรงดันไฟกระชากที่เกิดจากการสลับอย่างรวดเร็ว

- ความเครียด dv/dt บนฉนวนของมอเตอร์

- การรบกวนทางแม่เหล็กไฟฟ้าผ่านสายมอเตอร์

ระบบฉนวนให้:

- แบบต่อบรรทัด: 1500VDC / 60S

- สายต่อกราวด์: 2500VDC / 60S

ด้วยความต้านทานของฉนวนที่สูงกว่า 100MΩ ความสามารถในการโอเวอร์โหลดที่กระแสไฟพิกัด 1.4 เท่าเป็นเวลา 1 นาที และการรองรับสายเคเบิลมอเตอร์ในระยะทางสูงสุด 400 ม. ด้วยสายเคเบิลที่มีฉนวนหุ้ม โซลูชัน Dufew จึงเหมาะสำหรับระบบขับเคลื่อนทางอุตสาหกรรมที่มีความต้องการสูง

ข้อมูลจำเพาะทางเทคนิค

คำอธิบายรุ่น

ซีเอเอฟ-4 3 2-0600

ข้อได้เปรียบที่สำคัญ

1. ความสามารถในการประยุกต์สายเคเบิลแบบยาว

สายเคเบิลมอเตอร์ขนาดยาวสามารถทำให้เกิดความจุไฟฟ้าแบบกระจาย ซึ่งอาจเพิ่มกระแสการชาร์จและการรบกวนความถี่สูง การออกแบบวงจรแม่เหล็กที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดผลกระทบของความจุของสายเคเบิล ปรับปรุงความเสถียรของรูปคลื่นเอาท์พุต และลดรังสีความถี่สูง ทำให้ตัวกรองเหมาะสำหรับการติดตั้งมอเตอร์ระยะไกล รองรับสายเคเบิลที่มีฉนวนหุ้มสูงถึง 400 ม. และสายเคเบิลที่ไม่มีฉนวนหุ้มสูงถึง 300 ม.

2. ปรับปรุงการป้องกันฉนวนมอเตอร์

การทำงานของสวิตช์ PWM สามารถสร้างแรงดันไฟฟ้าที่เพิ่มขึ้นอย่างรวดเร็วและความเครียดความถี่สูงบนขดลวดมอเตอร์ ตัวกรองเอาต์พุตช่วยลดผลกระทบ dv/dt และความเครียดแรงดันไฟฟ้าที่เพิ่มขึ้น จำกัดอายุของฉนวนที่เกิดจากการสลับพัลส์ และปรับปรุงความน่าเชื่อถือในการให้บริการมอเตอร์โดยรวม

3. ลดการรบกวนทางแม่เหล็กไฟฟ้า

โครงสร้างการกรองแบบหลายขั้นตอนช่วยลดสัญญาณรบกวนการสลับความถี่สูง เช่นเดียวกับการรบกวนในโหมดทั่วไปและโหมดดิฟเฟอเรนเชียล สิ่งนี้สามารถปรับปรุงประสิทธิภาพของ EMC และลดการรบกวนในระบบที่ติดตั้งอุปกรณ์ควบคุมและการตรวจสอบที่ละเอียดอ่อน

4. รักษาสมรรถนะของมอเตอร์โดยมีการสูญเสียเพิ่มเติมต่ำ

การออกแบบการกรองมุ่งเน้นไปที่ส่วนประกอบความถี่สูงเป็นหลักในขณะที่ยังคงรักษาพลังงานความถี่พื้นฐานที่จำเป็นสำหรับการทำงานของมอเตอร์ตามปกติ ซึ่งช่วยรักษาแรงบิดเอาท์พุตของมอเตอร์ให้เสถียร ลดการสูญเสียเพิ่มเติม และสนับสนุนการทำงานต่อเนื่องที่เชื่อถือได้

5. การบูรณาการทางอุตสาหกรรมที่ยืดหยุ่น

การออกแบบที่กะทัดรัดรองรับการติดตั้งทั้งแนวตั้งและแนวนอน และสามารถรองรับรูปแบบตู้ที่แตกต่างกันได้ พิกัดแรงดันไฟฟ้าและกระแสไฟฟ้าที่ปรับแต่งได้ยังมีให้เลือกใช้เพื่อให้ตรงตามการใช้งานทางอุตสาหกรรมเฉพาะและข้อกำหนดของโครงการ OEM

สถานการณ์การใช้งาน

Dufew Output Filter เหมาะสำหรับการใช้งานที่สายเคเบิลมอเตอร์ยาวเกิน 50 เมตร เช่นเดียวกับอุปกรณ์การตัดเฉือนเซอร์โวที่มีความแม่นยำสูง ระบบขับเคลื่อนซิงโครนัสมอเตอร์หลายตัว และสายการผลิตที่ติดตั้งอุปกรณ์ตรวจสอบที่มีความละเอียดอ่อน นอกจากนี้ยังเหมาะสำหรับเครนและอุปกรณ์ฉีดขึ้นรูปที่ต้องการการเร่งความเร็วและการเบรกบ่อยครั้ง

การใช้งานทั่วไป ได้แก่ ระบบอัตโนมัติทางอุตสาหกรรม เครื่องจักร CNC ลิฟต์ อุปกรณ์ท่าเรือ เครื่องจักรสิ่งทอ เครื่องฉีดขึ้นรูป และระบบการทดสอบ

การเปรียบเทียบการเลือก

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังทางอุตสาหกรรม รวมถึงตัวกรอง เครื่องปฏิกรณ์ ตัวต้านทานเบรก และโซลูชันไฟฟ้าที่ปรับแต่งตามความต้องการ

ด้วยประสบการณ์ด้านวิศวกรรมในด้านส่วนประกอบแม่เหล็กและการใช้งานระบบขับเคลื่อน Dufew นำเสนอโซลูชันที่ปรับแต่งตามความต้องการสำหรับระดับแรงดันไฟฟ้า ช่วงกระแสไฟ และข้อกำหนดในการติดตั้งที่แตกต่างกัน

ความสามารถในการผลิตของ Dufew ครอบคลุมถึงการประมวลผลส่วนประกอบแม่เหล็ก การพันด้วยความแม่นยำ การบำบัดฉนวน การตรวจสอบพารามิเตอร์ทางไฟฟ้า และการทดสอบประสิทธิภาพ เพื่อให้มั่นใจถึงคุณภาพการผลิตที่สม่ำเสมอและประสิทธิภาพของผลิตภัณฑ์ที่เชื่อถือได้

การควบคุมคุณภาพรวมถึงความต้านทานของฉนวน ความทนทานต่อไดอิเล็กทริก อุณหภูมิที่เพิ่มขึ้น ประสิทธิภาพทางไฟฟ้า และการตรวจสอบรูปลักษณ์ แต่ละขั้นตอนได้รับการออกแบบมาเพื่อตรวจสอบความปลอดภัยทางไฟฟ้า ความเสถียรในการทำงาน และคุณภาพโดยรวมของผลิตภัณฑ์สำเร็จรูป

Dufew สนับสนุนการผลิต OEM การออกแบบที่กำหนดเอง เอกสารทางเทคนิค และการสนับสนุนด้านวิศวกรรมการใช้งาน เพื่อตอบสนองความต้องการของอุตสาหกรรมที่แตกต่างกัน เอกสารคุณภาพประกอบด้วยใบรับรองการจัดการคุณภาพ ISO, การรับรอง CE และรายงานการทดสอบผลิตภัณฑ์

บรรจุภัณฑ์และการจัดส่ง

Dufew ใช้บรรจุภัณฑ์มาตรฐานส่งออกเพื่อให้มั่นใจในการขนส่งชิ้นส่วนไฟฟ้าอุตสาหกรรมอย่างปลอดภัย

โซลูชั่นบรรจุภัณฑ์ประกอบด้วย:

- ป้องกันความชื้น

- ยึดกันกระแทก

- กล่องไม้เสริมความแข็งแรงสำหรับรุ่นขนาดใหญ่

- ฉลากระบุผลิตภัณฑ์

- เอกสารทางเทคนิค

ผลิตภัณฑ์แต่ละชิ้นได้รับการตรวจสอบก่อนจัดส่งเพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: ตัวกรองเอาท์พุตและเครื่องปฏิกรณ์เอาท์พุตแตกต่างกันอย่างไร

ตัวกรองเอาท์พุตมุ่งเป้าไปที่ส่วนประกอบสวิตชิ่งความถี่สูง การรบกวนแบบ PWM และสัญญาณรบกวนแม่เหล็กไฟฟ้าที่ด้านมอเตอร์เป็นหลัก เครื่องปฏิกรณ์เอาท์พุตส่วนใหญ่จะลดอัตราการเพิ่มขึ้นของแรงดันไฟฟ้า จำกัดผลกระทบในปัจจุบัน และปรับปรุงสภาวะของรูปคลื่นเอาท์พุต

สำหรับการใช้งานที่มีความต้องการสูง โซลูชันที่เหมาะสมจะขึ้นอยู่กับความยาวสายเคเบิล ประเภทของมอเตอร์ และข้อกำหนด EMC

คำถามที่ 2: วิธีการนี้สามารถลดเสียงรบกวนของมอเตอร์ได้หรือไม่

ใช่. การลดส่วนประกอบความถี่สูงที่เกิดจากสวิตชิ่งอินเวอร์เตอร์ ช่วยลดการสั่นสะเทือนของแม่เหล็กไฟฟ้าและปรับปรุงสภาพการทำงานของมอเตอร์ได้

คำถามที่ 3: เหตุใดการกรองจึงมีความสำคัญสำหรับสายมอเตอร์ขนาดยาว

สายเคเบิลยาวจะเพิ่มความจุแบบกระจายและอาจขยายสัญญาณรบกวนความถี่สูง การกรองที่เหมาะสมจะช่วยลดความเครียดทางไฟฟ้าที่เกี่ยวข้องกับสายเคเบิลและปรับปรุงความเสถียรของระบบ

คำถามที่ 4: Dufew สามารถปรับแต่งโซลูชันตัวกรองได้หรือไม่

ใช่. Dufew นำเสนอโซลูชั่นที่ปรับแต่งได้ รวมถึงพิกัดแรงดันไฟฟ้า ความจุกระแส ลักษณะการกรอง ขนาด และโครงสร้างการติดตั้งตามความต้องการของลูกค้า
