เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

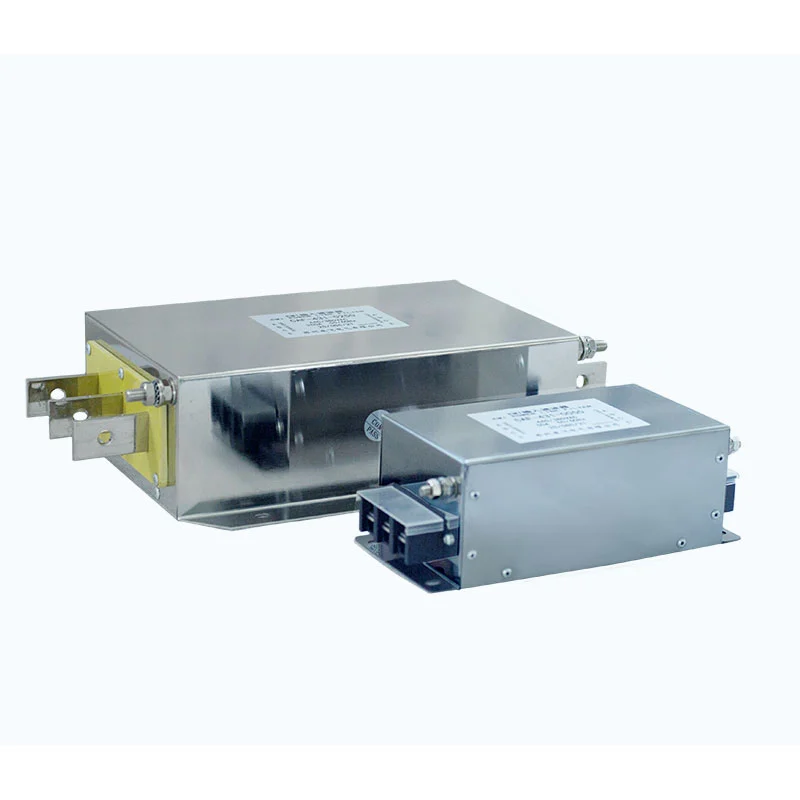

ตัวกรองเฟสเดียว Dufew Electric ได้รับการออกแบบมาเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์กำลังในระหว่างการสลับความถี่สูง
ติดตั้งระหว่างแหล่งจ่ายไฟ AC และขั้วต่ออินพุตอุปกรณ์ (L/N) ตัวกรองใช้ตัวเหนี่ยวนำ ตัวเก็บประจุ และส่วนประกอบลดแรงสั่นสะเทือนเพื่อสร้างเครือข่ายการกรอง LC ที่ปรับให้เหมาะสม วงจรนี้ให้ความต้านทานสูงต่อสัญญาณรบกวนความถี่สูงที่ไม่ต้องการ ในขณะเดียวกันก็ส่งกำลัง 50Hz/60Hz ได้ตามปกติ
ในระหว่างการทำงานของระบบ VFD เฟสเดียว เซอร์โวไดรฟ์ และอุปกรณ์จ่ายไฟแบบสวิตชิ่ง เสียงสวิตชิ่งความถี่สูงอาจแพร่กระจายผ่านสายไฟ และส่งผลกระทบต่ออุปกรณ์อิเล็กทรอนิกส์ในบริเวณใกล้เคียง
ตัวกรองช่วยลด:
- การรบกวนโหมดดิฟเฟอเรนเชียลระหว่างสายไฟ
- การรบกวนโหมดทั่วไประหว่างสายไฟและกราวด์
- การส่งผ่านสัญญาณรบกวนแม่เหล็กไฟฟ้า
- ความเสี่ยงในการทำงานผิดปกติของอุปกรณ์ที่เกี่ยวข้องกับ EMC
ด้วยการออกแบบวงจรที่ดีที่สุดและการจับคู่ส่วนประกอบ ตัวกรองเฟสเดียวของ Dufew จึงให้ประสิทธิภาพการลดทอนที่เสถียร กระแสไฟรั่วที่ควบคุมได้ และการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรม
ตัวกรองรวมตัวเหนี่ยวนำ ตัวเก็บประจุ และส่วนประกอบหน่วงเพื่อสร้างเครือข่ายอิมพีแดนซ์แบบเลือกความถี่
การออกแบบให้:
- การลดทอนสัญญาณรบกวนความถี่สูง
- ปรับปรุงการแยกเสียงรบกวนให้ดีขึ้น
- การส่งกำลังที่เสถียร
- ปรับปรุงประสิทธิภาพการปฏิบัติตาม EMC
การรบกวนทางไฟฟ้าที่เกิดจากอุปกรณ์สวิตชิ่งมักเกิดขึ้นผ่านเส้นทางการส่งสัญญาณสองเส้นทาง
เกิดขึ้นระหว่างสายไฟและส่วนใหญ่เกิดจากการสลับวงจรและส่วนประกอบการแปลงพลังงาน
เกิดขึ้นระหว่างสายไฟและกราวด์ และอาจส่งผลต่อระบบควบคุมที่ละเอียดอ่อน อุปกรณ์สื่อสาร และเครื่องมือที่มีความแม่นยำ
Dufew ปรับวงจรการกรองให้เหมาะสมเพื่อลดโหมดการรบกวนทั้งสองโหมดและปรับปรุงความเสถียรของระบบโดยรวม
ตัวกรองช่วยลดการส่งผ่านสัญญาณรบกวนระหว่างอุปกรณ์อิเล็กทรอนิกส์และเครือข่ายแหล่งจ่ายไฟ รองรับการปล่อยมลพิษที่ลดลง ประสิทธิภาพของ EMC ที่ได้รับการปรับปรุง ลดสัญญาณรบกวนไปยังอุปกรณ์ใกล้เคียง และการทำงานของระบบที่มีเสถียรภาพมากขึ้น
โครงสร้างเฟสเดียวได้รับการออกแบบมาสำหรับการติดตั้งระบบไฟฟ้าขนาดกะทัดรัด โดยมีพื้นที่การติดตั้งเพียงเล็กน้อย การเดินสาย L/N อย่างง่าย และการผสานรวมตู้ที่ยืดหยุ่น การกำหนดค่าที่ใช้งานได้จริงยังช่วยอำนวยความสะดวกในการเปลี่ยนและการบำรุงรักษาตามปกติอีกด้วย
Dufew ใช้กระบวนการผลิตที่มีการควบคุมเพื่อรองรับการทำงานที่มั่นคงในสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรม ข้อควรพิจารณาที่สำคัญ ได้แก่ การเลือกส่วนประกอบแม่เหล็ก โครงสร้างฉนวน การตรวจสอบพารามิเตอร์ทางไฟฟ้า และการประเมินประสิทธิภาพทางความร้อนสำหรับสภาพการทำงานที่ต่อเนื่อง
Dufew Single-Phase Filter เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการปรับปรุงประสิทธิภาพของ EMC และลดการรบกวนของสายไฟ
| แอปพลิเคชัน | ฟังก์ชั่นหลัก |
|---|---|
| ระบบ VFD เฟสเดียว | ลดการรบกวนที่เกิดขึ้น |
| เซอร์โวไดรฟ์ | ปรับปรุงเสถียรภาพของอีเอ็มซี |
| การสลับแหล่งจ่ายไฟ | ลดสัญญาณรบกวนสายไฟ |
| ระบบยูพีเอส | ปรับปรุงความเข้ากันได้ทางไฟฟ้า |
| ผู้ควบคุมอุตสาหกรรม | ปกป้องวงจรที่มีความละเอียดอ่อน |
| เครื่องมือที่มีความแม่นยำ | ลดการรบกวนทางแม่เหล็กไฟฟ้า |
การใช้งานทั่วไปครอบคลุมถึงระบบอัตโนมัติทางอุตสาหกรรมและอุปกรณ์การผลิต ตลอดจนอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ ระบบห้องปฏิบัติการ สายการผลิตอิเล็กทรอนิกส์ และอุปกรณ์สื่อสารที่ต้องการคุณภาพกำลังไฟฟ้าที่เสถียรและการควบคุม EMI ที่มีประสิทธิภาพ
การใช้งานที่แตกต่างกันต้องการคุณสมบัติการกรองที่แตกต่างกัน Dufew Electric นำเสนอโซลูชันที่ปรับแต่งตามความต้องการโดยพิจารณาจากแรงดันไฟฟ้า กระแสไฟฟ้าที่กำหนด คุณลักษณะกำลังของอุปกรณ์ ข้อกำหนด EMC พื้นที่ติดตั้ง และสภาพแวดล้อม
การสนับสนุนด้านวิศวกรรมครอบคลุมถึงการเลือกผลิตภัณฑ์ การจับคู่พารามิเตอร์ และการประเมินการใช้งาน เพื่อช่วยกำหนดการกำหนดค่าตัวกรองที่เหมาะสมสำหรับอุปกรณ์ที่ต้องการและสภาพการทำงาน
Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังทางอุตสาหกรรม รวมถึงตัวกรอง EMI ตัวกรองฮาร์มอนิก เครื่องปฏิกรณ์ ตัวต้านทานเบรก และโซลูชันไฟฟ้าที่ปรับแต่งเอง สำหรับการผลิตตัวกรองเฟสเดียว กระบวนการสำคัญ ได้แก่ การผลิตชิ้นส่วนแม่เหล็ก การประกอบที่แม่นยำ การทดสอบพารามิเตอร์ทางไฟฟ้า การตรวจสอบประสิทธิภาพของฉนวน และการประเมินความน่าเชื่อถือทางความร้อน
การตรวจสอบคุณภาพที่สำคัญอาจรวมถึง:
- การทดสอบความต้านทานของฉนวน
- การทดสอบความทนทานต่ออิเล็กทริก
- การตรวจสอบประสิทธิภาพทางไฟฟ้า
- การตรวจสอบรูปลักษณ์ขั้นสุดท้าย
Dufew Electric สนับสนุนการผลิต OEM, โซลูชันตัวกรองแบบกำหนดเอง, การสนับสนุนด้านเทคนิค และความร่วมมือโครงการอุตสาหกรรมตามความต้องการของลูกค้า
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 220VAC |
| ความถี่ในการทำงาน | 50เฮิร์ต / 60เฮิร์ต |
| จัดอันดับปัจจุบัน | ปรับแต่งตามความต้องการ |
| ประเภทตัวกรอง | ตัวกรองอีเอ็มไอ LC |
| ความเป็นฉนวน (เส้นต่อเส้น) | 1500VDC / 60S |
| ความเป็นฉนวน (เส้นถึงพื้น) | 2250VDC / 60S |
| ความต้านทานของฉนวน | ≥100MΩ |
| เกรดการป้องกัน | IP00 / IP20 |
| อุณหภูมิในการทำงาน | -25°C ถึง +85°C |
| การปฏิบัติตาม | RoHS |
| การเปรียบเทียบ | ตัวกรองเฟสเดียว | ตัวกรองสามเฟส |
|---|---|---|
| แอปพลิเคชัน | อุปกรณ์ไฟฟ้าเฟสเดียว 220V | ระบบอุตสาหกรรมสามเฟส |
| โครงสร้างวงจร | การออกแบบการกรองสาย L/N | การออกแบบการกรองสายสามเฟส |
| การติดตั้ง | บูรณาการตู้ควบคุมขนาดกะทัดรัด | การติดตั้งทางอุตสาหกรรมขนาดใหญ่ |
| สายไฟ | การเชื่อมต่อแบบสองบรรทัด | การเชื่อมต่อแบบสามเฟส |
| การใช้งานทั่วไป | อุปกรณ์อิเล็กทรอนิกส์และระบบอัตโนมัติขนาดเล็ก | อุปกรณ์ไฟฟ้าอุตสาหกรรม |
ตัวกรองเฟสเดียวมักใช้สำหรับระบบ VFD เฟสเดียว เซอร์โวไดรฟ์ อุปกรณ์จ่ายไฟแบบสวิตชิ่ง ระบบ UPS ตัวควบคุมทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ที่ต้องการการป้องกัน EMI
ควรติดตั้งตัวกรองที่ด้านอินพุตไฟ AC ระหว่างแหล่งจ่ายไฟและขั้วอุปกรณ์ การติดตั้งที่ถูกต้องจะช่วยป้องกันการรบกวนที่เกิดจากอุปกรณ์ไม่ให้กลับสู่โครงข่ายไฟฟ้า
ไม่ ตัวกรอง EMI ฝั่งอินพุตได้รับการออกแบบมาเพื่อลดสัญญาณรบกวนของสายไฟ การใช้งานเอาต์พุต VFD ต้องใช้ตัวกรองเอาต์พุต ตัวกรองคลื่นไซน์ หรือตัวกรอง dv/dt โดยเฉพาะ
การเลือกควรพิจารณาแรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าที่ใช้งาน ประเภทอุปกรณ์ ข้อกำหนด EMC สภาพแวดล้อมการติดตั้ง และพื้นที่ตู้ Dufew ให้คำแนะนำที่กำหนดเองตามเงื่อนไขการใช้งานจริง
