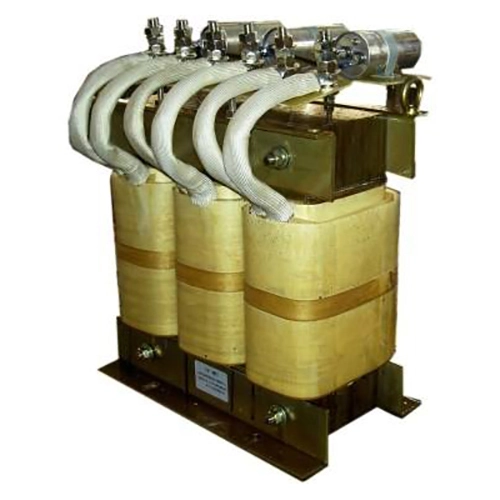

ตัวกรองคลื่นไซน์

ตัวกรอง Dufew Electric Sine Wave ได้รับการติดตั้งที่ด้านเอาต์พุตของระบบ VFD เพื่อปรับปรุงคุณภาพรูปคลื่นฝั่งมอเตอร์ และให้การปกป้องมอเตอร์ที่เชื่อถือได้ในการใช้งานทางอุตสาหกรรม ในระหว่างการดำเนินการสลับ VFD พัลส์แรงดันไฟฟ้า PWM ความถี่สูงจะถูกสร้างขึ้นและส่งผ่านสายเคเบิลมอเตอร์ โดยเฉพาะอย่างยิ่งในการติดตั้งระยะไกล ซึ่งอาจทำให้เกิดแรงดันไฟฟ้าสะท้อน เพิ่มความเครียด dv/dt การรบกวนทางแม่เหล็กไฟฟ้า และการสูญเสียมอเตอร์เพิ่มเติม

ตัวกรอง VFD Sine Wave ใช้โครงสร้างการกรอง LC low-pass ที่ประกอบด้วยเครื่องปฏิกรณ์และตัวเก็บประจุ เครือข่ายการกรองจะลดทอนส่วนประกอบความถี่พาหะและฮาร์โมนิคความถี่สูงจากสัญญาณเอาท์พุต PWM ในขณะเดียวกันก็ปล่อยให้แรงดันไฟฟ้าความถี่พื้นฐานผ่านได้อย่างมีประสิทธิภาพ โดยแปลงรูปคลื่นเอาท์พุตให้เป็นรูปแบบคลื่นใกล้ไซนูซอยด์ที่นุ่มนวลขึ้น

กระบวนการกรองช่วย:

- ลดส่วนประกอบความถี่สูง PWM

- ปรับปรุงรูปคลื่นแรงดันไฟฟ้าของขั้วมอเตอร์

- ลดความเครียด dv/dt บนฉนวนของมอเตอร์

- ลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

- ปรับปรุงเสถียรภาพในการทำงานของมอเตอร์และความน่าเชื่อถือในการให้บริการ

ผลิตภัณฑ์นี้ใช้แกนเหล็กซิลิกอนรีดเย็นที่สูญเสียต่ำ วัสดุฉนวนคลาส F เทคโนโลยีการเคลือบสุญญากาศ และโครงสร้างทางความร้อนที่ได้รับการปรับปรุงเพื่อรักษาประสิทธิภาพที่มั่นคงในระหว่างการดำเนินอุตสาหกรรมอย่างต่อเนื่อง มอบโซลูชั่นที่มีประสิทธิภาพสำหรับระบบมอเตอร์เคเบิลขนาดยาว อุปกรณ์อัตโนมัติ และการใช้งาน VFD ที่มีประสิทธิภาพสูง

ข้อได้เปรียบที่สำคัญ

1. ปรับปรุงรูปคลื่นเอาท์พุต VFD

ต่างจากเครื่องปฏิกรณ์เอาต์พุตมาตรฐานที่เพิ่มอิมพีแดนซ์ของวงจรเป็นหลัก โครงสร้างการกรอง LC ให้การลดทอนของส่วนประกอบสวิตชิ่งความถี่สูงที่มากขึ้น ส่งผลให้รูปคลื่นแรงดันไฟฟ้าของมอเตอร์นุ่มนวลขึ้น โดยมีความบิดเบือนของความถี่สูงลดลง และลดความเครียดทางไฟฟ้าบนขดลวดมอเตอร์

2. ลดความเครียดของฉนวนมอเตอร์

พัลส์ PWM dv/dt สูงสามารถเพิ่มความเครียดของฉนวนได้ โดยเฉพาะเมื่อมีการติดตั้งสายเคเบิลยาวระหว่าง VFD และมอเตอร์ ตัวกรองช่วยจำกัดแรงดันไฟกระชากและผลกระทบของคลื่นสะท้อน ลดความเครียดบนฉนวนของขดลวดมอเตอร์ และรองรับการทำงานของมอเตอร์ในระยะยาว

3. เหมาะสำหรับสายมอเตอร์ระยะไกล

สายเคเบิลมอเตอร์ขนาดยาวทำให้เกิดความจุไฟฟ้าแบบกระจายที่สามารถเพิ่มกระแสการชาร์จและแรงดันไฟฟ้าสะท้อนได้ Dufew ปรับพารามิเตอร์ทางไฟฟ้าตามความต้องการของระบบสำหรับการใช้งาน เช่น ระบบปั๊มระยะไกล อุปกรณ์มอเตอร์กลางแจ้ง เครื่องจักรใต้ดิน และสายการผลิตขนาดใหญ่

4. ปรับปรุงสภาพการทำงานของมอเตอร์

ด้วยการลดการรบกวนความถี่สูงและการบิดเบือนของรูปคลื่นเอาท์พุต ตัวกรองสามารถช่วยลดสัญญาณรบกวนแม่เหล็กไฟฟ้าของมอเตอร์ อุณหภูมิที่เพิ่มขึ้นเพิ่มเติม การสูญเสียที่เกี่ยวข้องกับฮาร์มอนิก และการสั่นสะเทือนทางกลที่เกี่ยวข้องกับรูปคลื่นเอาท์พุตของอินเวอร์เตอร์ที่ไม่เสถียร

คุณสมบัติการออกแบบทางเทคนิค

โครงสร้างการกรอง LC Low-Pass ที่ปรับให้เหมาะสม

เครื่องปฏิกรณ์และตัวเก็บประจุจะถูกจับคู่ตามคุณลักษณะเอาต์พุต PWM ของ VFD โครงสร้าง LC ที่ได้จะลดทอนส่วนประกอบความถี่พาหะในขณะที่ยังคงส่งความถี่พื้นฐานและปรับปรุงรูปคลื่นแรงดันไฟฟ้าที่ด้านมอเตอร์

การออกแบบวงจรแม่เหล็กสูญเสียต่ำ

ระบบแม่เหล็กสามารถใช้แกนเหล็กซิลิกอนรีดเย็น โครงสร้างช่องว่างอากาศที่ได้รับการปรับปรุง และวัสดุแม่เหล็กที่มีการสูญเสียต่ำ เพื่อรักษาลักษณะการเหนี่ยวนำที่เสถียร และควบคุมการสูญเสียทางแม่เหล็กระหว่างการทำงานต่อเนื่อง

การออกแบบฉนวนและความร้อนที่เชื่อถือได้

ระบบฉนวนสามารถรวมฉนวนอุณหภูมิสูงคลาส F การเคลือบสูญญากาศ และวัสดุฉนวนทนไฟได้ มาตรการเหล่านี้สนับสนุนความเป็นฉนวน ความเสถียรทางกล และการทำงานที่เชื่อถือได้ภายใต้สภาวะทางอุตสาหกรรมที่ต่อเนื่อง

คำอธิบายรุ่น

ตัวอย่าง: SWF-4 3 2-1200

ข้อมูลจำเพาะทางเทคนิค

การใช้งานทั่วไป

โซลูชันตัวกรอง Dufew Sine Wave เหมาะสำหรับระบบ VFD ที่ต้องการปรับปรุงประสิทธิภาพของรูปคลื่นเอาท์พุตและการป้องกันมอเตอร์

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric ผลิตส่วนประกอบอิเล็กทรอนิกส์กำลังทางอุตสาหกรรม รวมถึงตัวกรอง เครื่องปฏิกรณ์ ตัวต้านทานเบรก หม้อแปลง และโซลูชันไฟฟ้าที่ปรับแต่งตามความต้องการ สำหรับผลิตภัณฑ์กรองรูปคลื่น การผลิตจะดำเนินการผ่านกระบวนการควบคุมตั้งแต่การเตรียมส่วนประกอบแม่เหล็กและการพันขดลวด ไปจนถึงการรักษาฉนวน การชุบ การทดสอบทางไฟฟ้า และการตรวจสอบขั้นสุดท้าย

กระบวนการผลิตประกอบด้วย:

- การประมวลผลแกนแม่เหล็ก

- การม้วนที่แม่นยำ

- การบำบัดด้วยฉนวน

- การทำให้มีสูญญากาศ

- การทดสอบสมรรถนะทางไฟฟ้า

การตรวจสอบคุณภาพครอบคลุมถึงพารามิเตอร์ทางไฟฟ้าและเครื่องกลที่สำคัญ โดยมีการตรวจสอบดังนี้:

- การทดสอบความต้านทานของฉนวน

- การทดสอบความทนทานต่ออิเล็กทริก

- การตรวจสอบพารามิเตอร์ทางไฟฟ้า

- การทดสอบการเพิ่มขึ้นของอุณหภูมิ

- การตรวจสอบรูปลักษณ์ขั้นสุดท้าย

Dufew Electric ยังสนับสนุนการผลิต OEM, พารามิเตอร์ทางไฟฟ้าที่ปรับแต่งเอง, การสนับสนุนการใช้งานด้านวิศวกรรม และการจัดหาตามโครงการ สามารถจัดเตรียมภาพวาดผลิตภัณฑ์ รายงานการทดสอบ และเอกสารรับรองได้ตามความต้องการของลูกค้าและโครงการ

บรรจุภัณฑ์และการจัดส่ง

Dufew ให้บริการโซลูชั่นบรรจุภัณฑ์มาตรฐานส่งออกสำหรับผลิตภัณฑ์เครื่องใช้ไฟฟ้าอุตสาหกรรม

บรรจุภัณฑ์ประกอบด้วย:

- ป้องกันความชื้น

- ยึดกันกระแทก

- กล่องไม้เสริมความแข็งแรงสำหรับรุ่นหนัก

- ฉลากระบุผลิตภัณฑ์

- เอกสารทางเทคนิค

แต่ละหน่วยได้รับการตรวจสอบก่อนจัดส่งเพื่อให้แน่ใจว่าข้อกำหนดของผลิตภัณฑ์ตรงตามความต้องการของลูกค้า

ตัวกรองคลื่นไซน์เทียบกับเครื่องปฏิกรณ์เอาท์พุต

คำถามที่พบบ่อย

คำถามที่ 1: ตัวกรองคลื่นไซน์กับเครื่องปฏิกรณ์เอาท์พุตแตกต่างกันอย่างไร

ตัวกรองคลื่นไซน์ใช้โครงสร้างการกรอง LC เพื่อลดส่วนประกอบการสลับ PWM และปรับปรุงคุณภาพของรูปคลื่นฝั่งมอเตอร์ เครื่องปฏิกรณ์เอาท์พุตจะเพิ่มความต้านทานเป็นหลักเพื่อจำกัดการเปลี่ยนแปลงของกระแสและลดอัตราการเพิ่มขึ้นของแรงดันไฟฟ้า แต่ไม่ได้เปลี่ยนรูปคลื่นของเอาท์พุตอย่างมีนัยสำคัญ

คำถามที่ 2: ผลิตภัณฑ์นี้ควรติดตั้งในระบบ VFD เมื่อใด

ขอแนะนำสำหรับการใช้งานกับสายเคเบิลมอเตอร์ขนาดยาว มอเตอร์ที่มีความละเอียดอ่อน ข้อกำหนด EMC ที่เข้มงวด หรือระบบที่แรงดันไฟฟ้า PWM อาจส่งผลต่อความน่าเชื่อถือของมอเตอร์

คำถามที่ 3: สามารถรองรับการใช้งานสายเคเบิลมอเตอร์ระยะไกลได้หรือไม่

ใช่. พารามิเตอร์การกรองสามารถปรับแต่งตามความยาวสายเคเบิล กำลังมอเตอร์ คุณลักษณะ VFD และสภาพการทำงาน

คำถามที่ 4: Dufew สามารถจัดหาโซลูชันที่ปรับแต่งเองได้หรือไม่

ใช่. Dufew รองรับการออกแบบที่ปรับแต่งตามระดับแรงดันไฟฟ้า ความจุกระแสไฟ ความถี่พาหะ ข้อกำหนดในการติดตั้ง และเงื่อนไขการใช้งานเฉพาะ
