ตัวต้านทานหุ้มอลูมิเนียมอินเวอร์เตอร์

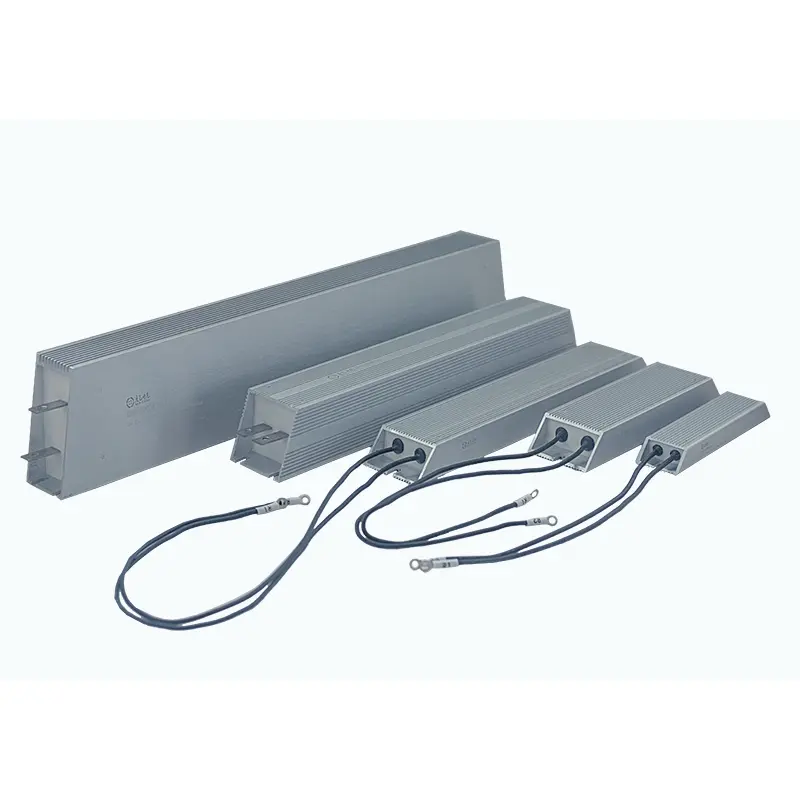

ตัวต้านทานหุ้มอลูมิเนียมอินเวอร์เตอร์ DUFEW ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบเบรกของไดรฟ์ความถี่ตัวแปร (VFD) เซอร์โวไดรฟ์ และการใช้งานควบคุมมอเตอร์อุตสาหกรรมที่ต้องการการดูดซับพลังงานที่สร้างใหม่ที่เชื่อถือได้

ระหว่างการชะลอความเร็ว การยก หรือการหยุดมอเตอร์อย่างรวดเร็ว มอเตอร์จะสร้างพลังงานหมุนเวียนที่ไหลกลับไปยังบัส DC ของอินเวอร์เตอร์ หากไม่สามารถใช้พลังงานนี้ได้อย่างมีประสิทธิภาพ แรงดันไฟฟ้าที่สะสมมากเกินไปอาจทำให้เกิดข้อผิดพลาดของแรงดันไฟฟ้าเกินของอินเวอร์เตอร์หรือทำให้ส่วนประกอบพลังงานเสียหายได้

ตัวต้านทานเบรกของอินเวอร์เตอร์ DUFEW แปลงพลังงานไฟฟ้าที่สร้างใหม่เป็นพลังงานความร้อนผ่านโครงสร้างตัวต้านทานหุ้มอะลูมิเนียมประสิทธิภาพสูง ช่วยรักษาการทำงานของอินเวอร์เตอร์ให้เสถียรและปรับปรุงความปลอดภัยของระบบ

DUFEW นำเสนอโซลูชันตัวต้านทานการเบรกที่เชื่อถือได้สำหรับผู้ผลิตระบบอัตโนมัติทางอุตสาหกรรม ซัพพลายเออร์อินเวอร์เตอร์ และผู้สร้างอุปกรณ์ทั่วโลก ด้วยโครงสร้างอะลูมิเนียมอัลลอยด์ที่ทนทาน เทคโนโลยีการห่อหุ้มฉนวนสูง และการออกแบบการจัดการความร้อนที่ปรับให้เหมาะสม

มีจำหน่ายในระดับกำลัง 50W-6KW ค่าความต้านทาน 0.01Ω-120kΩ และข้อกำหนดที่ปรับแต่งได้เพื่อให้ตรงกับข้อกำหนดการเบรกของอินเวอร์เตอร์ที่แตกต่างกัน

ออกแบบมาสำหรับการควบคุมพลังงานหมุนเวียนแบบอินเวอร์เตอร์

ตัวต้านทานเบรกแบบอินเวอร์เตอร์นั้นแตกต่างจากตัวต้านทานทั่วไปตรงที่ต้องทนต่อพัลส์พลังงานสูงในระยะสั้นซ้ำๆ ในระหว่างรอบการเบรก

ตัวต้านทานแบบหุ้มอลูมิเนียมอินเวอร์เตอร์ DUFEW ได้รับการออกแบบทางวิศวกรรมมาเพื่อรองรับ:

- ปล่อยพลังงานหมุนเวียนอย่างฉับพลัน

- รอบการเร่งความเร็วและการชะลอตัวบ่อยครั้ง

- สภาวะการโอเวอร์โหลดในระยะเวลาอันสั้น

- ข้อกำหนดการเบรกแบบไดนามิก

โดยการกระจายพลังงานส่วนเกินอย่างปลอดภัย จะช่วย:

- ป้องกันแรงดันไฟฟ้าเกินบัส DC

- ปกป้องโมดูลอินเวอร์เตอร์

- ปรับปรุงการตอบสนองการเบรก

- เพิ่มความน่าเชื่อถือของอุปกรณ์

ข้อได้เปรียบที่สำคัญ

โครงสร้างขั้นสูงเพื่อประสิทธิภาพการเบรกแบบไดนามิก

1. การออกแบบที่อยู่อาศัยอลูมิเนียมความแข็งแรงสูง

องค์ประกอบตัวต้านทานถูกสร้างขึ้นด้วยวัสดุฉนวนอุณหภูมิสูง และพันด้วยลวดต้านทานโลหะผสมนิกเกิล-โครเมียม (Ni-Cr) หรือทองแดง-นิกเกิล (Cu-Ni) ระดับพรีเมียม หลังจากแยกฉนวนไมกาแล้ว ส่วนประกอบจะเต็มไปด้วยสารประกอบความร้อนที่หน่วงไฟและปิดผนึกไว้ภายในตัวเครื่องอะลูมิเนียมอัลลอยด์

โครงสร้างแบบผสมผสานนี้ช่วยเพิ่มความแข็งแรงเชิงกล ความต้านทานการสั่นสะเทือน ประสิทธิภาพการถ่ายเทความร้อน และความน่าเชื่อถือในการใช้งานในระยะยาวในการใช้งานเบรกทางอุตสาหกรรม

2. ระบบการจัดการระบายความร้อนที่ปรับให้เหมาะสม

โครงสร้างภายในใช้การเติมควอตซ์รวมกับสารยึดเกาะพิเศษเพื่อเพิ่มการนำความร้อน เมื่อเปรียบเทียบกับฉนวนกันอากาศแบบเดิม การออกแบบนี้ถ่ายเทความร้อนจากส่วนประกอบตัวต้านทานไปยังตัวเครื่องอะลูมิเนียมได้อย่างมีประสิทธิภาพมากกว่า

การออกแบบระบายความร้อนช่วยรักษาประสิทธิภาพการเบรกที่มั่นคง ปรับปรุงความสมดุลของอุณหภูมิ และยืดอายุการใช้งานภายใต้สภาวะโหลดซ้ำๆ ร่วมกับร่องกระจายความร้อนภายนอก

3. การกำหนดค่าการเชื่อมต่อที่ยืดหยุ่น

DUFEW รองรับตัวเลือกการเชื่อมต่อที่หลากหลาย รวมถึงขั้วต่อสเตนเลสสตีลและสายตะกั่วอุณหภูมิสูง เพื่อตอบสนองความต้องการในการติดตั้งที่หลากหลาย รูยึดในตัวทำให้การติดตั้งภายในตู้อินเวอร์เตอร์และระบบควบคุมอุตสาหกรรมทำได้ง่ายขึ้น

จะเลือกตัวต้านทานเบรกแบบอินเวอร์เตอร์ได้อย่างไร

การเลือกตัวต้านทานที่ถูกต้องต้องพิจารณาพารามิเตอร์ของอินเวอร์เตอร์ สภาพการเบรก และสภาพแวดล้อมในการติดตั้ง

การเลือกตัวต้านทานไม่ถูกต้องอาจส่งผลให้กระแสเบรกมากเกินไป แรงบิดในการเบรกไม่เพียงพอ ความร้อนสูงเกิน หรือสัญญาณเตือนการป้องกันอินเวอร์เตอร์ DUFEW แนะนำให้เลือกค่าความต้านทานที่เหมาะสมตามข้อกำหนดของอินเวอร์เตอร์และข้อกำหนดในการใช้งานจริง

เส้นโค้งการลดกำลังไฟฟ้า

การใช้งานทั่วไป

ข้อมูลจำเพาะทางเทคนิค

การทดสอบสมรรถนะทางไฟฟ้า

ตัวต้านทานเบรกแบบอินเวอร์เตอร์เทียบกับตัวต้านทานกำลังทั่วไป

แนวทางการติดตั้ง

1. ยืนยันข้อกำหนดทางเทคนิค

ก่อนการติดตั้ง ให้ตรวจสอบรุ่นอินเวอร์เตอร์ ช่วงความต้านทานที่แนะนำ กำลังเบรกที่ต้องการ และรอบการทำงาน เพื่อให้แน่ใจว่าตัวต้านทานตรงกับความต้องการของระบบ

2. ตรวจสอบสภาพสินค้า

ตรวจสอบตัวเรือนอะลูมิเนียม ขั้วต่อ สภาพการห่อหุ้ม และโครงสร้างการติดตั้งก่อนการติดตั้ง เพื่อยืนยันว่าตัวต้านทานปราศจากความเสียหายและพร้อมสำหรับการใช้งาน

3. ตรวจสอบให้แน่ใจว่ามีสภาวะการทำความเย็นที่เหมาะสม

การกระจายความร้อนอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับการเบรกที่เชื่อถือได้ แนะนำให้ติดตั้งในแนวตั้งเพื่อปรับปรุงการไหลเวียนของอากาศ ในขณะที่ควรรักษาระยะห่างระหว่างตัวต้านทานให้เพียงพอ สำหรับตู้แบบปิด อาจจำเป็นต้องมีการระบายอากาศแบบบังคับเพิ่มเติมตามสภาพการทำงาน

4. การเชื่อมต่อไฟฟ้าที่สมบูรณ์

ใช้สายเคเบิลทนความร้อน ตรวจสอบการเชื่อมต่อขั้วต่ออย่างปลอดภัย และรักษาระยะห่างของสายไฟระหว่างอินเวอร์เตอร์และตัวต้านทานให้สั้นที่สุดเท่าที่เป็นไปได้เพื่อปรับปรุงความน่าเชื่อถือในการเชื่อมต่อ

5. ทำการทดสอบการทำงาน

หลังจากการติดตั้ง ให้ตรวจสอบค่าความต้านทาน ตรวจสอบอุณหภูมิพื้นผิวระหว่างการทำงาน และตรวจสอบประสิทธิภาพการเบรกเพื่อให้แน่ใจว่าระบบทำงานได้อย่างถูกต้อง

ความสามารถในการผลิตแบบกำหนดเองของ OEM

DUFEW รองรับโซลูชันตัวต้านทานเบรกของอินเวอร์เตอร์ที่ปรับแต่ง ได้แก่:

คำถามที่พบบ่อย

คำถามที่ 1: ตัวต้านทานหุ้มอลูมิเนียมอินเวอร์เตอร์ทำหน้าที่อะไร

ตัวต้านทานหุ้มอะลูมิเนียมของอินเวอร์เตอร์จะดูดซับพลังงานที่สร้างใหม่ที่เกิดขึ้นระหว่างการเบรกของมอเตอร์ และแปลงเป็นพลังงานความร้อน ช่วยป้องกันแรงดันไฟฟ้าเกินของบัส DC และปกป้องระบบอินเวอร์เตอร์

คำถามที่ 2: ฉันจะเลือกค่าความต้านทานที่ถูกต้องได้อย่างไร?

ค่าความต้านทานควรเป็นไปตามช่วงที่แนะนำของผู้ผลิตอินเวอร์เตอร์ ค่าที่ต่ำเกินไปอาจทำให้กระแสไหลมากเกินไป ในขณะที่ค่าที่สูงเกินไปอาจทำให้ประสิทธิภาพการเบรกลดลง

คำถามที่ 3: ตัวต้านทานนี้สามารถใช้กับเซอร์โวไดรฟ์ได้หรือไม่

ใช่. ตัวต้านทานเบรกแบบอินเวอร์เตอร์ DUFEW เหมาะสำหรับระบบเซอร์โว โดยเฉพาะอย่างยิ่งการใช้งานที่ต้องการการชะลอตัวอย่างรวดเร็วและรอบการเบรกซ้ำๆ

Q4: สามารถเพิ่มการป้องกันอุณหภูมิได้หรือไม่?

ใช่. DUFEW รองรับการเพิ่มสวิตช์ระบายความร้อนหรือส่วนประกอบป้องกันอุณหภูมิสำหรับการใช้งานที่ต้องการการตรวจสอบความปลอดภัยเพิ่มเติม
