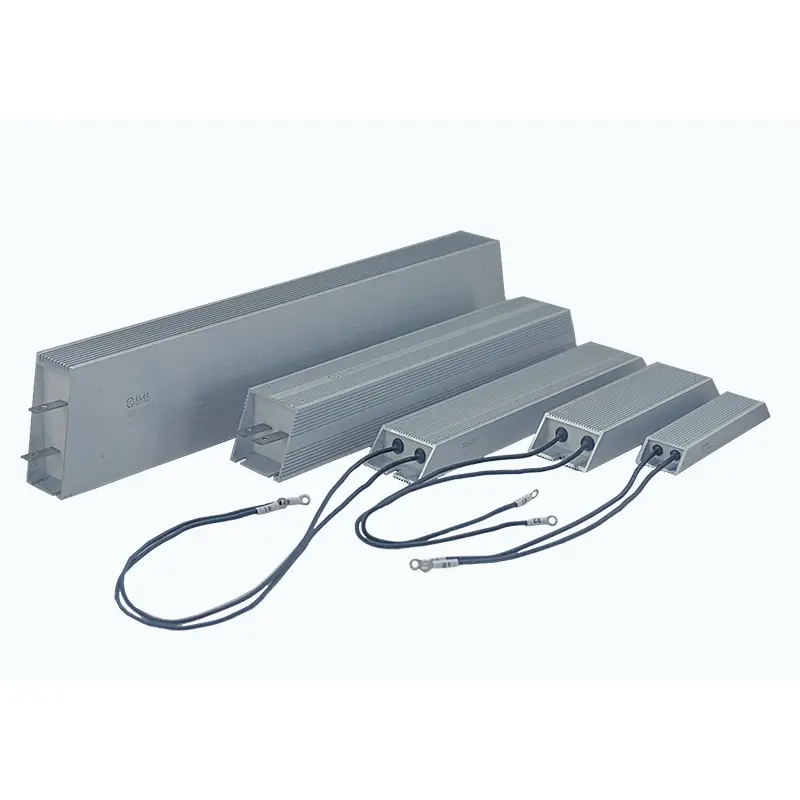

ตัวต้านทานหุ้มอลูมิเนียมแบบไม่เหนี่ยวนำ

ตัวต้านทานหุ้มอลูมิเนียมแบบไม่เหนี่ยวนำของ DUFEW ได้รับการออกแบบมาเป็นพิเศษสำหรับวงจรสวิตชิ่งความเร็วสูง ระบบพลังงานพัลส์ การใช้งานอินเวอร์เตอร์ และอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ ซึ่งตัวต้านทานแบบลวดพันแบบธรรมดาอาจได้รับผลกระทบจากการเหนี่ยวนำปรสิต

ต่างจากตัวต้านทานกำลังมาตรฐานที่สร้างรีแอคแทนซ์แบบเหนี่ยวนำเพิ่มเติมระหว่างการเปลี่ยนแปลงกระแสอย่างรวดเร็ว DUFEW ใช้โครงสร้างขดลวดแบบไบฟิลาร์ของ Ayrton-Perry ขั้นสูงเพื่อลดการมีเพศสัมพันธ์ของสนามแม่เหล็กให้เหลือน้อยที่สุด และได้ประสิทธิภาพการเหนี่ยวนำต่ำเป็นพิเศษ

ตัวต้านทานนี้ช่วยปกป้องส่วนประกอบพลังงานที่มีความละเอียดอ่อน ปรับปรุงความเสถียรของรูปคลื่น และเพิ่มความน่าเชื่อถือของระบบอิเล็กทรอนิกส์ความถี่สูงด้วยการปรับปรุงการตอบสนองปัจจุบันและลดการรบกวนการสลับ

DUFEW มีจำหน่ายตั้งแต่ 50W ถึง 6KW โดยมีค่าความต้านทานตั้งแต่ 0.01Ω ถึง 120kΩ นำเสนอโซลูชันตัวต้านทานความเหนี่ยวนำต่ำแบบกำหนดเองสำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์กำลัง ซัพพลายเออร์อินเวอร์เตอร์ บริษัทระบบอัตโนมัติ และผู้สร้างอุปกรณ์อุตสาหกรรม

ออกแบบมาเพื่อการตอบสนองทางไฟฟ้าความเร็วสูง

ในระบบอิเล็กทรอนิกส์กำลังสมัยใหม่ ความถี่ในการสวิตชิ่งยังคงเพิ่มขึ้น ในขณะที่ส่วนประกอบต่างๆ มีความไวต่อสัญญาณรบกวนทางไฟฟ้าและความผันผวนของแรงดันไฟฟ้ามากขึ้น

ตัวต้านทานแบบเดิมอาจแนะนำตัวเหนี่ยวนำที่ไม่ต้องการระหว่างการเปลี่ยนกระแสอย่างรวดเร็ว ทำให้เกิด:

- แรงดันไฟฟ้าเกิน

- การบิดเบือนรูปคลื่นปัจจุบัน

- การรบกวนของอีเอ็มไอ

- ความเครียดของเซมิคอนดักเตอร์

- ความไม่เสถียรของระบบควบคุม

ตัวต้านทานหุ้มอลูมิเนียมแบบไม่เหนี่ยวนำของ DUFEW ได้รับการพัฒนาเพื่อรักษาประสิทธิภาพทางไฟฟ้าที่เสถียรภายใต้สภาวะกระแสที่เปลี่ยนแปลงอย่างรวดเร็ว

เส้นโค้งการลดกำลังไฟฟ้า

ข้อดีหลัก

เทคโนโลยีความเหนี่ยวนำต่ำขั้นสูง

หลักการไขลานแบบไบฟิลาร์ของแอร์ตัน-เพอร์รี

โครงสร้างขดลวดภายในเป็นปัจจัยสำคัญที่ทำให้ตัวต้านทานที่มีความเหนี่ยวนำต่ำแตกต่างจากการออกแบบลวดพันแบบทั่วไป DUFEW ใช้หลักการพันขดลวดสองทางของ Ayrton-Perry โดยใช้ลวดต้านทานสองเส้นพันกันในทิศทางตรงกันข้ามเพื่อลดสนามแม่เหล็กที่เกิดขึ้นระหว่างการไหลของกระแส

ด้วยการปล่อยให้สนามแม่เหล็กของขดลวดทั้งสองหักล้างกันบางส่วน โครงสร้างนี้จึงช่วยลดฟลักซ์แม่เหล็กสุทธิได้อย่างมาก และลดการเหนี่ยวนำปรสิต ทำให้ตอบสนองทางไฟฟ้าได้เร็วขึ้น และปรับปรุงประสิทธิภาพในการใช้งานสวิตชิ่งความเร็วสูง

ปรับให้เหมาะสมสำหรับการใช้งานแบบพัลส์และการสลับ

ระบบสวิตชิ่งความถี่สูงมักจะประสบกับการเปลี่ยนแปลงกระแสอย่างรวดเร็ว โดยที่ตัวเหนี่ยวนำปรสิตสามารถสร้างแรงดันไฟกระชากที่ไม่พึงประสงค์และส่งผลต่อความเสถียรของวงจร ตัวต้านทานความเหนี่ยวนำต่ำของ DUFEW ได้รับการออกแบบมาเพื่อจัดการกับพลังงานชั่วคราวอย่างมีประสิทธิภาพ ลดจุดพีคของการสวิตชิ่ง ปรับปรุงความเสถียรของรูปคลื่น และลดความเครียดในส่วนประกอบเซมิคอนดักเตอร์ที่ละเอียดอ่อน

เหมาะอย่างยิ่งสำหรับ:

- วงจรอินเวอร์เตอร์ IGBT

- ระบบสวิตชิ่ง MOSFET

- ตัวแปลงไฟแบบ PWM

- โหลดอิเล็กทรอนิกส์ความถี่สูง

ประสิทธิภาพเชิงแอปพลิเคชัน

1. การป้องกันอินเวอร์เตอร์และมอเตอร์ไดรฟ์

ในระหว่างการดำเนินการเบรกแบบจ่ายพลังงานใหม่หรือไดนามิก พลังงานส่วนเกินจะต้องถูกระบายออกอย่างรวดเร็วเพื่อรักษาเสถียรภาพของระบบ โครงสร้างความเหนี่ยวนำต่ำปรับปรุงการตอบสนองของการเบรก ลดการรบกวนการสลับ และช่วยปกป้องโมดูลพลังงานอินเวอร์เตอร์จากความเครียดทางไฟฟ้าชั่วคราว

2. การสลับเสถียรภาพของแหล่งจ่ายไฟ

ในระบบจ่ายไฟความถี่สูง การเหนี่ยวนำปรสิตอาจส่งผลต่อการเปลี่ยนรูปคลื่นและประสิทธิภาพโดยรวม ตัวต้านทานความเหนี่ยวนำต่ำของ DUFEW ให้คุณลักษณะการตอบสนองที่รวดเร็วสำหรับการใช้งานต่างๆ เช่น วงจรสนูเบอร์ วงจรจำกัดกระแส และวงจรดูดกลืนพัลส์

3. การวัดและการทดสอบความแม่นยำ

สำหรับระบบการทดสอบอิเล็กทรอนิกส์ คุณลักษณะการตอบสนองของส่วนประกอบความต้านทานมีอิทธิพลโดยตรงต่อความแม่นยำในการวัด การออกแบบความเหนี่ยวนำต่ำที่ได้รับการปรับให้เหมาะสมช่วยให้ได้การตอบสนองของพัลส์ที่แม่นยำยิ่งขึ้น ลดการบิดเบือนของสัญญาณ และปรับปรุงความสามารถในการทำซ้ำของการทดสอบ

การออกแบบการก่อสร้างภายใน

ข้อมูลจำเพาะทางเทคนิค

การเปรียบเทียบประสิทธิภาพ

การใช้งานที่แนะนำ

ความสามารถในการผลิตแบบกำหนดเอง

DUFEW รองรับการพัฒนาตัวต้านทานแบบไม่เหนี่ยวนำแบบกำหนดเองตามความต้องการใช้งาน

การปรับแต่งที่มีอยู่:

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดจึงจำเป็นต้องใช้ตัวต้านทานแบบไม่เหนี่ยวนำในวงจรความถี่สูง

เนื่องจากการเปลี่ยนแปลงกระแสอย่างรวดเร็วสามารถสร้างตัวเหนี่ยวนำปรสิตในตัวต้านทานแบบเดิมได้ ทำให้เกิดแรงดันไฟฟ้าพุ่งสูงและสัญญาณรบกวนทางไฟฟ้า ตัวต้านทานแบบไม่เหนี่ยวนำจะลดผลกระทบเหล่านี้และปรับปรุงความเสถียรของวงจร

คำถามที่ 2: อะไรทำให้ตัวต้านทานแบบไม่เหนี่ยวนำของ DUFEW แตกต่างจากตัวต้านทานหุ้มอะลูมิเนียมมาตรฐาน

ความแตกต่างที่สำคัญคือเทคโนโลยีการพันภายใน DUFEW ใช้ขดลวดสองทางของ Ayrton-Perry เพื่อลดปฏิกิริยาของสนามแม่เหล็ก ในขณะที่ตัวต้านทานมาตรฐานมักจะใช้ขดลวดทิศทางเดียวแบบธรรมดา

คำถามที่ 3: ตัวต้านทานแบบไม่เหนี่ยวนำเหมาะสำหรับการใช้งานอินเวอร์เตอร์หรือไม่

ใช่. โดยทั่วไปจะใช้ในวงจรเบรกอินเวอร์เตอร์ วงจรดูดซับพัลส์ และระบบอิเล็กทรอนิกส์กำลังที่ต้องการการตอบสนองที่รวดเร็ว

คำถามที่ 4: DUFEW สามารถปรับแต่งตัวต้านทานความเหนี่ยวนำต่ำได้หรือไม่

ใช่. DUFEW มีการปรับแต่งแบบ OEM สำหรับค่าความต้านทาน อัตรากำลัง ขนาดทางกล ขั้วต่อ และข้อกำหนดด้านความเหนี่ยวนำต่ำ
