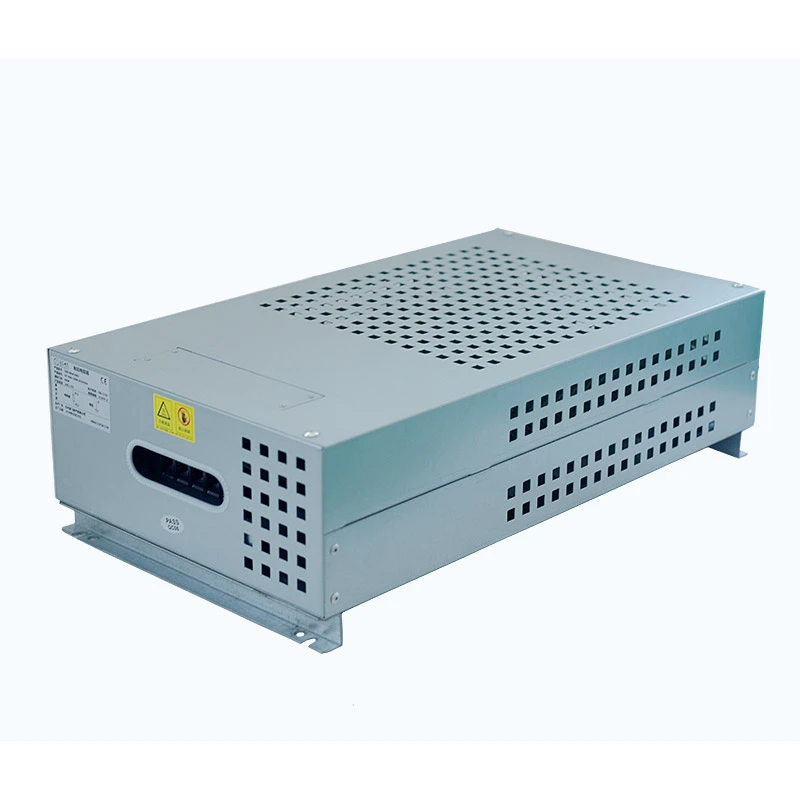

กล่องตัวต้านทานเบรก

ในระหว่างกระบวนการเบรกของระบบขับเคลื่อนความถี่ตัวแปร มอเตอร์อาจสร้างพลังงานที่สร้างใหม่เมื่อความเร็วในการหมุนลดลง หากไม่สามารถใช้พลังงานได้อย่างมีประสิทธิภาพ แรงดันไฟฟ้ากระแสตรงบัสจะเพิ่มขึ้นและอาจกระตุ้นการป้องกันอินเวอร์เตอร์

กล่องตัวต้านทานไฟฟ้าเบรก Dufew ได้รับการออกแบบมาเพื่อทำงานร่วมกับชุดเบรกเพื่อกระจายพลังงานส่วนเกินนี้ผ่านส่วนประกอบของตัวต้านทาน ตัวต้านทานแบบลูกฟูกภายในประกอบขึ้นตามค่ากำลังและความต้านทานที่ต้องการ ในขณะที่โครงโลหะให้การปกป้องทางกลและปรับปรุงการกระจายความร้อน

การออกแบบแบบบูรณาการผสมผสานองค์ประกอบของตัวต้านทาน ขั้วต่อการเชื่อมต่อ และส่วนประกอบการป้องกันอุณหภูมิเข้าไว้ในหน่วยเดียวที่สมบูรณ์ ทำให้การติดตั้งง่ายขึ้นและปรับปรุงความน่าเชื่อถือของระบบในการใช้งานทางอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

โครงสร้างผลิตภัณฑ์และคุณสมบัติการออกแบบ

ชุดประกอบตัวต้านทานเบรกแบบรวม

ส่วนประกอบตัวต้านทานแบบลูกฟูกภายในได้รับการจัดเรียงอย่างมืออาชีพและยึดไว้ภายในตัวเครื่องเพื่อให้ประสิทธิภาพทางไฟฟ้ามีเสถียรภาพ การออกแบบแบบรวมทำให้การติดตั้งง่ายขึ้นและไม่จำเป็นต้องประกอบตัวต้านทานเพิ่มเติมที่ไซต์งานของลูกค้า

การออกแบบการกระจายความร้อนที่มีประสิทธิภาพ

กล่องหุ้มใช้ช่องระบายอากาศและระยะห่างภายในที่ได้รับการปรับปรุงเพื่อปรับปรุงการไหลเวียนของอากาศ ในระหว่างรอบการเบรกกำลังสูงในช่วงเวลาสั้น ๆ โครงสร้างจะให้ความสามารถในการกักเก็บความร้อนที่เพียงพอและช่วยระบายความร้อนที่สะสมได้อย่างรวดเร็ว

การป้องกันอุณหภูมิในตัว

มีการติดตั้งสวิตช์ป้องกันอุณหภูมิใกล้กับส่วนประกอบทำความร้อน เมื่ออุณหภูมิภายในเกินค่าความปลอดภัยที่ตั้งไว้ ระบบป้องกันจะตัดการเชื่อมต่อวงจรเพื่อลดความเสี่ยงที่จะเกิดความร้อนสูงเกินไป

ตัวเลือกการติดตั้งที่ยืดหยุ่น

กล่องตัวต้านทานรองรับวิธีการติดตั้งที่แตกต่างกัน รวมถึงการติดตั้งบนพื้นและการติดตั้งแท่นอุปกรณ์ รูยึดมาตรฐานทำให้สามารถใช้งานร่วมกับระบบควบคุมอุตสาหกรรมได้ง่ายขึ้น

ข้อได้เปรียบที่สำคัญ

- ออกแบบมาสำหรับการใช้งานเบรก VFD: จับคู่ระบบเบรกแบบอินเวอร์เตอร์ทั่วไปเพื่อจัดการกับพลังงานที่สร้างใหม่ได้อย่างมีประสิทธิภาพ

- การป้องกันแรงดันไฟฟ้าเกินที่เสถียร: กระจายพลังงานส่วนเกินที่เกิดขึ้นระหว่างการชะลอความเร็วของมอเตอร์และการหยุดฉุกเฉิน

- ความสามารถในการโอเวอร์โหลดพัลส์ที่แข็งแกร่ง: เหมาะสำหรับการเร่งความเร็ว การเบรก และการทำงานที่ใช้พลังงานสูงเป็นระยะ ๆ

- การกำหนดค่าตัวต้านทานแบบโมดูลาร์: รองรับการรวมกำลังและความต้านทานแบบกำหนดเองตามสภาพการทำงาน

- การออกแบบการป้องกันแบบรวม: มีขั้วต่อการเชื่อมต่อและส่วนประกอบป้องกันอุณหภูมิเพื่อการทำงานที่ปลอดภัยยิ่งขึ้น

- ประสิทธิภาพทางอุตสาหกรรมที่เชื่อถือได้: เหมาะสำหรับอุปกรณ์งานหนักที่ทำงานภายใต้วงจรการเบรกอย่างต่อเนื่อง

พื้นที่ใช้งาน

โซลูชันตัวต้านทานเบรก Dufew เหมาะสำหรับอุปกรณ์อุตสาหกรรมที่ต้องการการควบคุมการกระจายพลังงานระหว่างการลดความเร็ว การหยุด หรือการเปลี่ยนแปลงโหลดแบบไดนามิก โดยทั่วไปจะบูรณาการเข้ากับระบบการยก อุปกรณ์ขนถ่ายวัสดุ เครื่องจักรอุตสาหกรรม ระบบทดสอบอิเล็กทรอนิกส์กำลัง และการประยุกต์ใช้พลังงานหมุนเวียน

อุปกรณ์ยกแนวตั้ง

สำหรับลิฟต์ ทาวเวอร์เครน รอก แท่นยก และรอก ตัวต้านทานจะดูดซับพลังงานที่สร้างใหม่ที่เกิดขึ้นในระหว่างการลดระดับและการชะลอความเร็ว ช่วยให้ระบบขับเคลื่อนรักษาการทำงานที่เสถียรในระหว่างรอบการสตาร์ท-หยุดและการเปลี่ยนโหลดบ่อยครั้ง

ระบบขนถ่ายวัสดุ

สายพานลำเลียง รถยกซ้อน และอุปกรณ์ขนส่งหนักมักต้องมีการควบคุมการเบรกเมื่อต้องขนถ่ายสินค้าขนาดใหญ่หรือขนย้าย สารละลายตัวต้านทานช่วยกระจายพลังงานที่สร้างใหม่ และรองรับการชะลอตัวที่เชื่อถือได้ในการดำเนินการจัดการวัสดุอย่างต่อเนื่อง

เครื่องจักรอุตสาหกรรม

โรงงานรีด เครื่องหมุนเหวี่ยง เครื่องฉีดขึ้นรูป อุปกรณ์ CNC และเครื่องจักรที่ขับเคลื่อนด้วยมอเตอร์อื่นๆ สามารถสร้างพลังงานหมุนเวียนได้จำนวนมากในระหว่างที่ความเร็วเปลี่ยนแปลงอย่างรวดเร็ว ความต้านทานการเบรกที่กำหนดค่าอย่างเหมาะสมจะช่วยปรับปรุงประสิทธิภาพการหยุดและปกป้องระบบขับเคลื่อนที่เกี่ยวข้อง

การทดสอบอิเล็กทรอนิกส์กำลัง

โซลูชันดังกล่าวยังสามารถรวมเข้ากับระบบการทดสอบโหลดกำลังสูงและแท่นทดสอบอายุของอุปกรณ์ไฟฟ้า ซึ่งจำเป็นต้องมีการควบคุมความต้านทานเพื่อจำลองโหลดการทำงานและประเมินประสิทธิภาพของอุปกรณ์ภายใต้เงื่อนไขที่กำหนด

ระบบพลังงานทดแทนและการขนส่ง

เครื่องแปลงพลังงานลม ระบบรางลาก และอุปกรณ์การจัดการพลังงานอาจต้องการการกระจายพลังงานที่เชื่อถือได้ในระหว่างการเบรก การปรับ หรือสภาวะการทำงานชั่วคราว การกำหนดค่าความต้านทานแบบกำหนดเองสามารถจับคู่กับข้อกำหนดด้านแรงดันไฟฟ้า กำลัง และรอบการทำงานของระบบเหล่านี้

ลักษณะการทำงาน

ประสิทธิภาพทางไฟฟ้า

สมรรถนะทางกล

ความสามารถในการปรับแต่ง

Dufew นำเสนอโซลูชันตัวต้านทานเบรกที่ปรับแต่งตามข้อกำหนดเฉพาะของอินเวอร์เตอร์ สภาพการทำงาน และข้อกำหนดในการติดตั้ง การกำหนดค่าสามารถปรับได้สำหรับกำลังพิกัด ค่าความต้านทาน แรงดันไฟฟ้า ขนาดกรอบหุ้ม เกรดการป้องกัน โครงสร้างการติดตั้ง การจัดเรียงขั้วต่อ และประเภทส่วนประกอบของตัวต้านทาน

แพลตฟอร์มตู้เดียวกันสามารถรองรับองค์ประกอบของตัวต้านทานที่แตกต่างกันได้ รวมถึงประเภทลูกฟูก โครงอลูมิเนียม และประเภทท่อ ช่วยให้การกำหนดค่าสอดคล้องกับความจุไฟฟ้า สภาวะความร้อน และสภาพแวดล้อมการใช้งานที่ต้องการ

การผลิตและการควบคุมคุณภาพ

Dufew Electric ผสมผสานการประกอบองค์ประกอบตัวต้านทาน การสร้างตู้ การทดสอบทางไฟฟ้า และการตรวจสอบขั้นสุดท้ายภายในกระบวนการผลิตที่ได้มาตรฐาน แต่ละขั้นตอนได้รับการควบคุมเพื่อรักษาประสิทธิภาพทางไฟฟ้า คุณภาพทางกล และความน่าเชื่อถือในการส่งมอบที่สม่ำเสมอสำหรับการใช้งานในอุตสาหกรรมที่ปรับแต่งเอง

กระบวนการผลิตได้รับการสนับสนุนโดยเวิร์กช็อปอุปกรณ์ไฟฟ้าระดับมืออาชีพ ขั้นตอนการประกอบที่ได้มาตรฐาน การทดสอบประสิทธิภาพที่สมบูรณ์ ความสามารถในการผลิตที่ปรับแต่งได้ และบรรจุภัณฑ์มาตรฐานส่งออก ความสามารถเหล่านี้ทำให้ Dufew สามารถจัดการโครงการตั้งแต่การกำหนดค่าตัวต้านทานไปจนถึงการส่งมอบตู้สำเร็จรูป

บรรจุภัณฑ์และการจัดส่ง

Dufew เลือกวิธีการบรรจุภัณฑ์ตามขนาดของผลิตภัณฑ์ น้ำหนัก และข้อกำหนดในการขนส่ง โดยใช้การยึดภายในและโครงสร้างการป้องกันที่ปลอดภัย เพื่อลดความเสี่ยงของการกระแทกระหว่างการขนย้าย บรรจุภัณฑ์นี้เหมาะสำหรับการขนส่งระหว่างประเทศ ตลอดจนการสั่งซื้อจำนวนมาก และโครงการอุตสาหกรรมที่ปรับแต่งตามความต้องการ

กล่องตัวต้านทานเบรกเทียบกับโซลูชันตัวต้านทานแบบดั้งเดิม

การรับรองคุณภาพ

Dufew Electric ปฏิบัติตามขั้นตอนการจัดการคุณภาพที่เข้มงวดเพื่อให้มั่นใจในความน่าเชื่อถือและความสม่ำเสมอของผลิตภัณฑ์

การควบคุมคุณภาพครอบคลุมถึง:

- การตรวจสอบวัสดุที่เข้ามา

- การติดตามกระบวนการผลิต

- การทดสอบสมรรถนะทางไฟฟ้า

- การตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย

มีใบรับรองและรายงานผลการทดสอบตามความต้องการของลูกค้า

คำถามที่พบบ่อย

1. หน้าที่ของตัวต้านทานเบรกในระบบ VFD คืออะไร?

ตัวต้านทานการเบรกจะดูดซับพลังงานที่สร้างใหม่เมื่อมอเตอร์ลดความเร็วหรือหยุดลง แปลงพลังงานไฟฟ้าส่วนเกินให้เป็นความร้อน ช่วยป้องกันข้อผิดพลาดของแรงดันไฟฟ้าเกินของบัส DC และปรับปรุงความน่าเชื่อถือของอินเวอร์เตอร์

2. ผลิตภัณฑ์นี้มีระดับการป้องกันอะไรบ้าง?

ระดับการป้องกันมาตรฐานคือ IP20 หรือ IP23 ระดับการป้องกันที่สูงขึ้นสามารถปรับแต่งได้ตามเงื่อนไขการติดตั้ง เช่น สภาพแวดล้อมกลางแจ้งหรือพื้นที่อุตสาหกรรมที่มีฝุ่นและความชื้น

3. สามารถใช้ส่วนประกอบตัวต้านทานที่แตกต่างกันในตู้เดียวกันได้หรือไม่?

ใช่. โครงสร้างตู้สามารถกำหนดค่าได้ด้วยองค์ประกอบตัวต้านทานที่แตกต่างกัน รวมถึงตัวต้านทานแบบลูกฟูก ตัวต้านทานแบบอะลูมิเนียม และตัวต้านทานแบบท่อ ขึ้นอยู่กับการใช้งานที่ต้องการ

4. สามารถเชื่อมต่อหลายยูนิตแบบขนานเพื่อความต้องการพลังงานที่สูงขึ้นได้หรือไม่?

ใช่. สามารถเชื่อมต่อหลายยูนิตแบบขนานได้เมื่อกำลังไฟพิกัด ค่าความต้านทาน และเงื่อนไขการติดตั้งได้รับการจับคู่อย่างเหมาะสม เพื่อให้มั่นใจว่ามีการแบ่งโหลดที่สมดุลและกระจายความร้อนได้อย่างน่าเชื่อถือ

5. Dufew มั่นใจในคุณภาพของผลิตภัณฑ์ได้อย่างไร?

Dufew ควบคุมคุณภาพผ่านการตรวจสอบวัสดุ กระบวนการผลิตที่ได้มาตรฐาน การทดสอบทางไฟฟ้า และการตรวจสอบขั้นสุดท้าย เพื่อให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ที่มั่นคงสำหรับการใช้งานทางอุตสาหกรรม
