เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

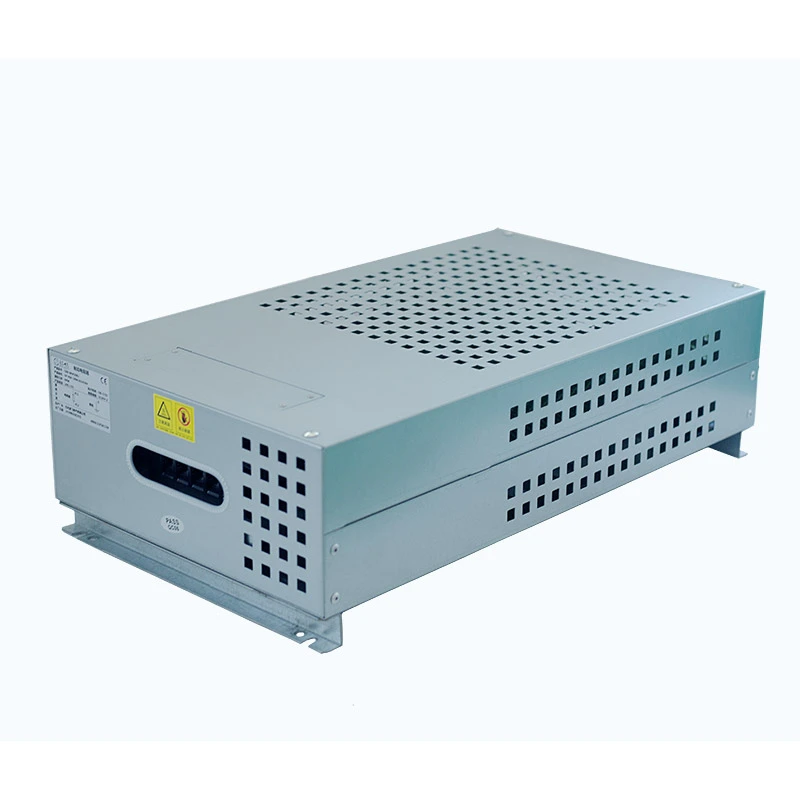

กล่องตัวต้านทานเบรกแบบอินเวอร์เตอร์เป็นส่วนประกอบเบรกเฉพาะที่ใช้ในระบบมอเตอร์ที่ขับเคลื่อนด้วยอินเวอร์เตอร์ เมื่อมอเตอร์ลดความเร็วลงเมื่อมีโหลดความเฉื่อยสูง พลังงานที่สร้างใหม่จะถูกป้อนกลับไปยังลิงค์ DC ของอินเวอร์เตอร์ ส่งผลให้แรงดันไฟฟ้าของบัสเพิ่มขึ้น ผลิตภัณฑ์นี้กระจายพลังงานส่วนเกินผ่านส่วนประกอบของตัวต้านทานเพื่อรักษาการทำงานของอินเวอร์เตอร์ให้เสถียร
โครงสร้างภายในประกอบด้วยองค์ประกอบตัวต้านทานแบบลูกฟูกหลายตัวที่จัดเรียงตามความต้านทานและพิกัดกำลังที่ต้องการ ชุดตัวต้านทานได้รับการติดตั้งภายในกล่องเหล็กเคลือบอลูมิเนียมสังกะสีพร้อมแผงขั้วต่อในตัวและสวิตช์ป้องกันอุณหภูมิ
การออกแบบตู้รองรับการติดตั้งภายนอกข้างตู้อินเวอร์เตอร์ ช่วยประหยัดพื้นที่ภายในตู้ ขณะเดียวกันก็รักษาการกระจายความร้อนที่มีประสิทธิภาพและความปลอดภัยทางไฟฟ้า
การกำหนดค่าความต้านทานและกำลังได้รับการออกแบบตามข้อกำหนดการเบรกของอินเวอร์เตอร์ทั่วไป ซึ่งช่วยลดความยุ่งยากในการเลือกและช่วยลดการคำนวณด้วยตนเองระหว่างการรวมระบบ
กล่องหุ้มใช้การออกแบบการระบายอากาศด้านข้างที่นำอากาศร้อนออกจากตู้อินเวอร์เตอร์ ซึ่งช่วยลดการสะสมความร้อนทุติยภูมิรอบๆ ส่วนประกอบของไดรฟ์
เค้าโครงภายในมีระยะห่างของฉนวนที่เพียงพอระหว่างส่วนประกอบของตัวต้านทานและตัวเครื่อง ซึ่งรองรับการทำงานที่เสถียรภายใต้แรงดันไฟฟ้า DC บัสสูงถึง 1200V
ฐานติดตั้งเฉพาะช่วยให้สามารถติดตั้งได้ที่ด้านข้างหรือด้านล่างของตู้อินเวอร์เตอร์โดยไม่ต้องใช้พื้นที่ภายในตู้ไฟฟ้าอันมีค่า
- ออกแบบมาโดยเฉพาะสำหรับระบบเบรกแบบสร้างใหม่ VFD
- แปลงพลังงานเบรกส่วนเกินให้เป็นความร้อน เพื่อป้องกันสัญญาณเตือนแรงดันไฟฟ้าเกินของบัส DC
- การรวมตัวต้านทานแบบลูกฟูกรองรับพิกัดกำลังสูงสุด 30kW
- สวิตช์อุณหภูมิในตัวช่วยเพิ่มความปลอดภัยในการทำงาน
- ตู้เคลือบอะลูมิเนียม-สังกะสีให้ความทนทานต่อการกัดกร่อนและการปกป้องทางกล
- เหมาะสำหรับการเร่งความเร็ว การชะลอความเร็ว และการหยุดฉุกเฉินบ่อยครั้ง
ตู้ต้านทานไฟฟ้าลูกฟูก Dufew ได้รับการออกแบบมาสำหรับระบบขับเคลื่อนทางอุตสาหกรรมที่ต้องการการกระจายพลังงานที่เชื่อถือได้ในระหว่างการเบรก การชะลอความเร็ว และการควบคุมโหลดแบบไดนามิก การกำหนดค่าที่ยืดหยุ่นทำให้เหมาะสำหรับการใช้งานหนักต่างๆ รวมถึง:
ตู้ตัวต้านทานช่วยจัดการพลังงานหมุนเวียนที่เกิดขึ้นระหว่างการดำเนินการยกและลดระดับบ่อยครั้ง ปรับปรุงความเสถียรของระบบในลิฟต์ ทาวเวอร์เครน รอก รอก และแท่นยก
สำหรับอุปกรณ์ที่มีรอบการเร่งความเร็วและลดความเร็วบ่อยครั้ง เช่น สายพานลำเลียง รถยกซ้อน และระบบการขนส่งหนัก โซลูชันนี้ให้ประสิทธิภาพการเบรกที่มั่นคงและรองรับการทำงานในอุตสาหกรรมอย่างต่อเนื่อง
ตู้นี้เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการการควบคุมมอเตอร์ที่แม่นยำและการดูดซับพลังงาน รวมถึงโรงรีด เครื่องหมุนเหวี่ยง เครื่องฉีดขึ้นรูป เครื่องวาดลวด และเครื่องจักรสิ่งทอ
นอกจากนี้ยังสามารถรวมเข้ากับอุปกรณ์ทดสอบประสิทธิภาพของอินเวอร์เตอร์และระบบทดสอบเซอร์โวไดรฟ์เพื่อให้โหลดความต้านทานแบบควบคุมสำหรับการประเมินประสิทธิภาพทางไฟฟ้าและความน่าเชื่อถือของระบบ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงพลังงาน | 1kW-30kW |
| แรงดันใช้งาน | ≤1200V |
| ช่วงต้านทาน | 0.01Ω-1kΩ |
| ความอดทน | ±3% / ±5% / ±10% |
| เกรดการป้องกัน | IP20 / IP23 |
| ค่าสัมประสิทธิ์อุณหภูมิ | ≤300 ppm/℃ |
| เกรดสารหน่วงไฟ | UL94V-2 |
| มาตรฐาน | จีบี-5792 |
ตัวอย่าง: CRB 10KW 13.6R J
| รหัส | คำอธิบาย |
|---|---|
| ซีอาร์บี | กล่องตัวต้านทานเบรก |
| 10KW | กำลังไฟพิกัด |
| 13.6ร | จัดอันดับความต้านทาน |
| J | ความทนทานต่อความต้านทาน (K=10%, J=5%, H=3%) |
| รายการประสิทธิภาพ | สภาพการทดสอบ | ผลงาน |
|---|---|---|
| ความเป็นฉนวน | 2500VAC/50Hz/60S | กระแสไฟรั่ว ≤10mA |
| ความต้านทานของฉนวน | 1,000VDC | ≥100MΩ |
| โอเวอร์โหลดระยะสั้น | กำลังไฟพิกัด 10 เท่า 5S | ไม่มีความเสียหายที่มองเห็นได้ |
| อายุการใช้งานยาวนาน | การคายประจุ 10S / การปั่นจักรยานช่วงเวลา 90S | >9000 ชม |
| การทดสอบความร้อนชื้น | 40°C±2°C / 90%-95%RH / 100 ชม | △R≤±(1%R+0.05Ω) |
| การปั่นจักรยานตามอุณหภูมิ | -55°C, 55°C, 155°C ปั่นจักรยาน | △R≤±(2%R+0.05Ω) |
| ทนความร้อน | 350°C/2ชม | ไม่มีการเปลี่ยนสีหรือความเสียหาย |
| ค่าสัมประสิทธิ์อุณหภูมิ | จัดอันดับสภาพโหลด | <300 ppm/℃ |
| การทดสอบเปลวไฟ | กำลังไฟพิกัด 10 เท่า 5 นาที | ความร้อนสีแดงโดยไม่มีเปลวไฟ |
| รายการประสิทธิภาพ | สภาพการทดสอบ | ผลงาน |
|---|---|---|
| ความแข็งแกร่งของเทอร์มินัล | 45N/30S | ไม่มีการหลวมหรือความเสียหาย |
| ความต้านทานการสั่นสะเทือน | 5-200Hz, 1g, 98m/S² | ไม่มีความเสียหายต่อโครงสร้าง |
| การบัดกรีทนความร้อน | 350±5°C / 3S | △R≤±(1%R+0.05Ω) |
| ความสามารถในการบัดกรี | 235±5℃ / 5S | ความคุ้มครองการบัดกรี>95% |
ในระหว่างการชะลอความเร็วอย่างรวดเร็วหรือการเบรกฉุกเฉิน ผลิตภัณฑ์นี้ให้เส้นทางการกระจายพลังงานที่มีประสิทธิภาพเพื่อช่วยรักษาเสถียรภาพบัส DC ของอินเวอร์เตอร์
โครงสร้างตัวต้านทานได้รับการออกแบบสำหรับสภาวะการดูดซับพลังงานซ้ำๆ ที่พบได้ทั่วไปในอุปกรณ์ยก สายพานลำเลียง และระบบอัตโนมัติทางอุตสาหกรรม
โครงสร้างการติดตั้งภายนอกช่วยลดความต้องการพื้นที่ตู้และทำให้การติดตั้งระบบง่ายขึ้น
| รายการเปรียบเทียบ | กล่องตัวต้านทานเบรกแบบอินเวอร์เตอร์ | กล่องตัวต้านทานโหลดทั่วไป |
|---|---|---|
| วัตถุประสงค์หลัก | ออกแบบมาสำหรับการเบรกแบบอินเวอร์เตอร์และการควบคุมแรงดันไฟฟ้าบัส DC | การใช้งานโหลดความต้านทานทั่วไป |
| การเลือกพารามิเตอร์ | ตรงกับความต้องการของชุดเบรกแบบอินเวอร์เตอร์ | ต้องมีการคำนวณความต้านทานเพิ่มเติม |
| การออกแบบการระบายความร้อน | ไอเสียด้านข้างป้องกันอากาศร้อนเข้าสู่ตู้อินเวอร์เตอร์ | การไหลเวียนของอากาศมาตรฐานอาจส่งผลต่ออุปกรณ์โดยรอบ |
| การติดตั้ง | รองรับการติดตั้งภายนอกตู้อินเวอร์เตอร์ | โดยปกติจะต้องมีพื้นที่ติดตั้งแยกต่างหาก |
| สภาพการทำงาน | ปรับให้เหมาะสมสำหรับการเบรกแบบสร้างใหม่เป็นระยะ | ส่วนใหญ่ใช้สำหรับการโหลดหรือการทดสอบทั่วไป |
Dufew Electric ใช้ขั้นตอนการผลิตที่ได้มาตรฐานตั้งแต่การประกอบตัวต้านทานและการผลิตกล่องหุ้มไปจนถึงการทดสอบประสิทธิภาพทางไฟฟ้า
การควบคุมคุณภาพประกอบด้วย:
- การตรวจสอบวัสดุที่เข้ามา
- การตรวจสอบค่าความต้านทาน
- การทดสอบฉนวน
- การทดสอบการป้องกันความร้อน
- การตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย
กล่องตัวต้านทานแต่ละกล่องได้รับการบรรจุอย่างมืออาชีพตามขนาดผลิตภัณฑ์และข้อกำหนดในการขนส่ง
กระบวนการบรรจุภัณฑ์ประกอบด้วย:
- การแก้ไขการป้องกันผลิตภัณฑ์
- บรรจุภัณฑ์กันความชื้น
- จัดเตรียมสินค้าส่งออก
- การจัดการใบสั่งชุด
การเลือกกล่องตัวต้านทานเบรกแบบอินเวอร์เตอร์ที่เหมาะสมจำเป็นต้องมีการประเมินพารามิเตอร์อินเวอร์เตอร์ คุณลักษณะของมอเตอร์ สภาพการเบรก และสภาพแวดล้อมการติดตั้งอย่างครอบคลุม การกำหนดค่าที่ถูกต้องจะช่วยกระจายพลังงานที่สร้างใหม่ได้อย่างมีประสิทธิภาพ ป้องกันแรงดันไฟฟ้าเกินของบัส DC และปรับปรุงความน่าเชื่อถือในระยะยาวของระบบ VFD
ควรเลือกพิกัดกำลังของกล่องตัวต้านทานตามความจุของอินเวอร์เตอร์และสภาวะการทำงานของมอเตอร์ การใช้งานที่มีกำลังมอเตอร์สูงกว่า ความเฉื่อยของโหลดที่มากขึ้น หรือมีรอบการเบรกบ่อยครั้ง โดยทั่วไปจะต้องมีความสามารถในการดูดซับพลังงานที่แข็งแกร่งกว่า
ปัจจัยในการเลือกที่สำคัญ ได้แก่ กำลังพิกัดของอินเวอร์เตอร์ กำลังของมอเตอร์ ความเฉื่อยของโหลด แรงบิดในการเบรกที่ต้องการ และความถี่ในการเบรก
แรงดันไฟฟ้าในการทำงานของตัวต้านทานจะต้องตรงกับแรงดันบัส DC ของอินเวอร์เตอร์เพื่อให้แน่ใจว่าการทำงานปลอดภัยและมีเสถียรภาพ ระบบขับเคลื่อนที่แตกต่างกันอาจต้องการการกำหนดค่าแรงดันไฟฟ้าที่แตกต่างกัน เช่น ระบบอินเวอร์เตอร์คลาส 400V, ไดรฟ์อุตสาหกรรม 690V หรือการใช้งาน DC แรงดันสูงถึง 1200V
โซลูชันตัวต้านทานการเบรกของ Dufew ได้รับการออกแบบมาเพื่อรองรับการทำงานที่เสถียรภายใต้สภาวะแรงดันไฟ DC บัสที่แตกต่างกัน ตามความต้องการใช้งาน
ค่าความต้านทานส่งผลโดยตรงต่อประสิทธิภาพการเบรก ค่าความต้านทานที่ต่ำกว่าสามารถให้แรงเบรกได้มากขึ้น แต่ส่งผลให้กระแสไหลสูงขึ้น ในขณะที่ค่าความต้านทานที่สูงขึ้นจะช่วยลดความเครียดในปัจจุบัน แต่อาจเพิ่มระยะเวลาในการเบรก
ควรกำหนดการกำหนดค่าความต้านทานที่เหมาะสมตามข้อกำหนดเฉพาะของชุดเบรกแบบอินเวอร์เตอร์ กระแสไฟเบรกที่อนุญาต เวลาในการหยุดที่ต้องการ และคุณลักษณะความเฉื่อยของโหลด
การใช้งานทางอุตสาหกรรมที่แตกต่างกันจะสร้างพลังงานหมุนเวียนในระดับที่แตกต่างกัน ดังนั้นต้องเลือกกล่องตัวต้านทานตามรอบการเบรกจริงและสภาพการทำงาน
| แอปพลิเคชัน | สภาพการทำงาน | โฟกัสการเลือก |
|---|---|---|
| ลิฟต์ | การเร่งความเร็วและการหยุดรถบ่อยครั้ง | ความน่าเชื่อถือสูงและความสามารถในการเบรกซ้ำๆ |
| เครนและรอก | การดำเนินการยกและลดของหนัก | ความจุเกินพิกัดสูงและประสิทธิภาพที่มั่นคง |
| ระบบสายพานลำเลียง | การดำเนินงานต่อเนื่องยาวนาน | การจัดการระบายความร้อนที่เสถียร |
| เครื่องหมุนเหวี่ยง | ข้อกำหนดการชะลอตัวอย่างรวดเร็ว | ความสามารถในการดูดซับพลังงานได้อย่างรวดเร็ว |
| เครื่องจักรอุตสาหกรรม | สภาพการเบรกเป็นระยะ | การเลือกกำลังและความต้านทานที่เหมาะสม |
สภาพแวดล้อมการติดตั้งส่งผลต่อโครงสร้างตู้ การออกแบบการระบายอากาศ และประสิทธิภาพการระบายความร้อน ก่อนการเลือก ลูกค้าควรพิจารณาพื้นที่ในการติดตั้ง วิธีการติดตั้ง อุณหภูมิโดยรอบ และสภาวะการไหลของอากาศ
กล่องตัวต้านทานเบรก Dufew ใช้โครงสร้างการติดตั้งที่ใช้งานได้จริงและการออกแบบการระบายอากาศที่ปรับให้เหมาะสม ช่วยให้สามารถใช้งานร่วมกับตู้อินเวอร์เตอร์ในขณะที่ยังคงการกระจายความร้อนอย่างมีประสิทธิภาพ
กล่องตัวต้านทานมาตรฐานอาจไม่ตรงตามข้อกำหนดเฉพาะทางอุตสาหกรรมเสมอไป Dufew มีการกำหนดค่าแบบกำหนดเองตามค่าความต้านทาน กำลังไฟฟ้า แรงดันไฟฟ้าที่ใช้งาน ขนาดตู้ การจัดเรียงขั้วต่อ และข้อกำหนดในการป้องกัน
ด้วยความสามารถในการผลิตระดับมืออาชีพ Dufew Electric รองรับ OEM และโซลูชันตัวต้านทานเบรกแบบกำหนดเองสำหรับระบบอินเวอร์เตอร์และการใช้งานในอุตสาหกรรมต่างๆ
กล่องตัวต้านทานเบรก Dufew สามารถจับคู่กับระบบอินเวอร์เตอร์ต่างๆ จากผู้ผลิตหลายราย ลูกค้าสามารถให้ข้อมูลรุ่นอินเวอร์เตอร์ได้ และ Dufew จะแนะนำการกำหนดค่าความต้านทานและพลังงานที่เหมาะสม
สำหรับการปรับแต่ง ลูกค้าควรระบุรุ่นอินเวอร์เตอร์ กำลังมอเตอร์ แรงดันไฟฟ้าที่ใช้งาน ค่าความต้านทาน รอบการทำงานของเบรก และข้อกำหนดในการติดตั้ง Dufew สามารถออกแบบโซลูชันกล่องตัวต้านทานที่เหมาะสมตามพารามิเตอร์เหล่านี้
ใช่. Dufew นำเสนอกล่องตัวต้านทานเบรกแบบปรับแต่งได้พร้อมค่าความต้านทานที่ปรับได้ อัตรากำลัง การออกแบบกล่องหุ้ม การกำหนดค่าขั้วต่อ และตัวเลือกการป้องกันเพื่อตอบสนองการใช้งานทางอุตสาหกรรมที่แตกต่างกัน
อายุการใช้งานส่วนใหญ่ได้รับผลกระทบจากความถี่ในการเบรก สภาวะการโอเวอร์โหลด อุณหภูมิการทำงาน ประสิทธิภาพการทำความเย็น และสภาพแวดล้อมในการติดตั้ง การเลือกที่เหมาะสมและการจัดการความร้อนสามารถปรับปรุงความน่าเชื่อถือในระยะยาวได้
ใช่. กล่องตัวต้านทานเบรก Dufew ได้รับการออกแบบสำหรับการใช้งานที่ต้องการการเร่งความเร็วและลดความเร็วซ้ำๆ เช่น ลิฟต์ เครน สายพานลำเลียง และอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม ควรเลือกพิกัดกำลังตามรอบการเบรก
แนะนำให้ตรวจสอบอย่างสม่ำเสมอเพื่อตรวจสอบสภาพการระบายอากาศ การเชื่อมต่อขั้วต่อ การสะสมของฝุ่น และสัญญาณของความร้อนสูงเกินไป การบำรุงรักษาที่เหมาะสมช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนานขึ้น
กล่องตัวต้านทานเบรก Dufew มีเปลือกป้องกันและโครงสร้างที่เชื่อถือได้สำหรับงานอุตสาหกรรม โซลูชันการป้องกันที่ปรับแต่งเฉพาะมีให้สำหรับสภาพแวดล้อมที่มีความชื้น ฝุ่นสูง หรือสภาวะการทำงานพิเศษ
Dufew เชี่ยวชาญในการออกแบบและผลิตตัวต้านทานอุตสาหกรรม โดยนำเสนอโซลูชันตัวต้านทานเบรกแบบกำหนดเอง การตรวจสอบคุณภาพอย่างเข้มงวด และการสนับสนุนที่เชื่อถือได้สำหรับผู้ผลิตอินเวอร์เตอร์ ผู้สร้างอุปกรณ์ และบริษัทระบบอัตโนมัติ
ต้องการโซลูชันตัวต้านทานการเบรกสำหรับลิฟต์ เครน ระบบขับเคลื่อนทางอุตสาหกรรม หรืออุปกรณ์ระบบอัตโนมัติหรือไม่
ระบุรุ่นอินเวอร์เตอร์ กำลังมอเตอร์ แรงดันไฟฟ้า DC บัส และข้อกำหนดในการเบรก Dufew จะแนะนำกล่องตัวต้านทานเบรก VFD ที่เหมาะสม และให้การสนับสนุนทางเทคนิคสำหรับโครงการของคุณ
ขอใบเสนอราคาวันนี้สำหรับค่าความต้านทานที่ปรับแต่ง อัตรากำลัง และการออกแบบตู้
