เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย
กล่องตัวต้านทานโหลดเป็นอุปกรณ์ทดสอบทางไฟฟ้าที่ใช้องค์ประกอบตัวต้านทานเพื่อจำลองสภาวะการใช้พลังงานที่แท้จริงของอุปกรณ์ไฟฟ้า ด้วยการแปลงพลังงานไฟฟ้าเป็นความร้อนที่ควบคุมระหว่างการทำงาน ช่วยให้วิศวกรสามารถประเมินความเสถียรของเอาท์พุต ความสามารถในการรับน้ำหนัก การตอบสนองต่อการโอเวอร์โหลด ฟังก์ชันการป้องกัน และความน่าเชื่อถือในการทำงานในระยะยาว
ต่างจากโซลูชันตัวต้านทานเบรกที่ออกแบบมาเพื่อดูดซับพลังงานที่สร้างใหม่จากการชะลอตัวของมอเตอร์เป็นหลัก กล่องตัวต้านทานโหลดจะทำหน้าที่เป็นโหลดทดสอบที่ควบคุมได้เพื่อตรวจสอบประสิทธิภาพของแหล่งพลังงานและอุปกรณ์แปลงพลังงาน
ชุดตัวต้านทานภายในประกอบด้วยส่วนประกอบตัวต้านทานแบบลูกฟูกหลายตัวที่จัดเรียงผ่านการเชื่อมต่อแบบอนุกรมและแบบขนานเพื่อให้ได้การกำหนดค่าโหลดที่แตกต่างกัน ส่วนโหลดอิสระช่วยให้ผู้ใช้สามารถปรับเงื่อนไขการทดสอบโดยการสลับกลุ่มตัวต้านทานที่แตกต่างกันโดยไม่ต้องเปลี่ยนโครงสร้างฮาร์ดแวร์โดยรวม
กระบวนการทำงานสามารถอธิบายได้ดังนี้:
เอาท์พุตอุปกรณ์ไฟฟ้า → อินพุตกล่องตัวต้านทานโหลด → การใช้โหลดตัวต้านทาน → การประเมินข้อมูลประสิทธิภาพ

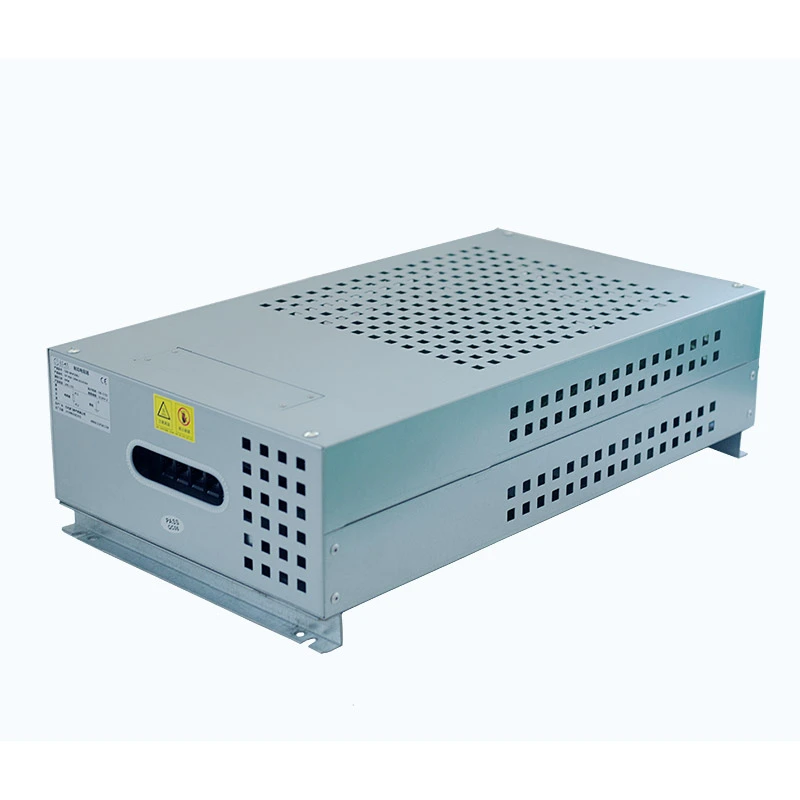

ตัวตู้ผลิตด้วยแผ่นเหล็กเคลือบอะลูมิเนียม-สังกะสี ให้การปกป้องเชิงกล กระจายความร้อนอย่างมีประสิทธิภาพ ทนต่อการกัดกร่อน และติดตั้งง่าย แผงขั้วต่อเฉพาะถูกรวมไว้สำหรับการเชื่อมต่อไฟฟ้าภายนอก ในขณะที่ระบบระบายความร้อนด้วยอากาศเสริมมีให้สำหรับการใช้งานที่ต้องการการทำงานกำลังสูงอย่างต่อเนื่อง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงพลังงาน | 1KW-30KW |
| แรงดันใช้งาน | ≤1200V |
| ช่วงต้านทาน | 0.01Ω---1KΩ |
| ความอดทน | ±3/±5/±10 |
| เกรดการป้องกัน | IP20/IP23 |
| ค่าสัมประสิทธิ์อุณหภูมิ | ≤300 ppm/℃ |
| เกรดสารหน่วงไฟ | UL94V-2 |
| การปฏิบัติตามมาตรฐาน | จีบี-5792 |
อุปกรณ์นี้มีสภาวะโหลดแบบควบคุมเพื่อตรวจสอบความสามารถด้านเอาท์พุตที่กำหนดของ UPS การตอบสนองต่อการโอเวอร์โหลด ความเสถียรของแรงดันไฟฟ้า และประสิทธิภาพการทำงานในระยะยาว ด้วยการใช้ระดับโหลดที่แตกต่างกัน วิศวกรสามารถประเมินพฤติกรรมของ UPS ภายใต้เงื่อนไขที่แสดงถึงข้อกำหนดการปฏิบัติงานจริงได้ใกล้เคียงยิ่งขึ้น
ในฐานะที่เป็นโหลดไฟฟ้าเทียม อุปกรณ์นี้สามารถใช้เพื่อตรวจสอบความจุของเครื่องกำเนิดไฟฟ้าก่อนเริ่มเดินเครื่องหรือระหว่างการบำรุงรักษาตามกำหนดเวลา การใช้งานทั่วไป ได้แก่ การทดสอบเครื่องกำเนิดไฟฟ้าดีเซล การตรวจสอบระบบไฟฟ้าสำรอง และการทดสอบการยอมรับของโรงงาน ซึ่งช่วยยืนยันประสิทธิภาพเอาต์พุตภายใต้สภาวะโหลดที่กำหนดไว้
โหลดความต้านทานแบบควบคุมช่วยให้วิศวกรสามารถประเมินความสามารถกระแสเอาต์พุต ประสิทธิภาพเชิงความร้อน ฟังก์ชันการป้องกัน และความน่าเชื่อถือในการทำงานในระยะยาวของอินเวอร์เตอร์และอุปกรณ์จ่ายไฟ สภาวะโหลดที่ปรับได้ยังรองรับการทดสอบในขั้นตอนต่างๆ ของการทำงานของอุปกรณ์อีกด้วย
ระบบนี้ควบคุมโหลดการคายประจุสำหรับระบบแบตเตอรี่ อุปกรณ์ PCS และระบบการจัดการพลังงาน ช่วยให้วิศวกรสามารถประเมินประสิทธิภาพการคายประจุและความเสถียรในการทำงานภายใต้สภาวะทางไฟฟ้าที่ระบุ
วงจรภายในแบ่งออกเป็นกลุ่มโหลดอิสระหลายกลุ่ม ช่วยให้สามารถปรับกำลังได้อย่างต่อเนื่องตามโปรไฟล์การทดสอบที่ต้องการ การกำหนดค่านี้รองรับการผสมผสานโหลดที่ยืดหยุ่น เงื่อนไขการทดสอบที่ทำซ้ำได้ และการแยกข้อผิดพลาดที่ง่ายขึ้นเมื่อแต่ละส่วนต้องมีการตรวจสอบ
ระบบสามารถสร้างสภาวะโหลดที่แตกต่างกัน ตั้งแต่การใช้งานแบบเบาไปจนถึงการทดสอบโหลดเต็มและการทดสอบโหลดเกินในระยะสั้น ช่วยให้วิศวกรสามารถประเมินประสิทธิภาพของอุปกรณ์ในช่วงการทำงานที่กว้างขึ้น
| สภาพการทดสอบ | วัตถุประสงค์ |
|---|---|
| โหลดเบา | ตรวจสอบการทำงานที่ใช้พลังงานต่ำ |
| โหลดครึ่งหนึ่ง | ตรวจสอบประสิทธิภาพโหลดปานกลาง |
| โหลดเต็ม | ยืนยันความจุที่ได้รับการจัดอันดับ |
| โอเวอร์โหลด | ประเมินความสามารถในการป้องกัน |
โครงสร้างเทอร์มินัลแบบรวมสามารถกำหนดค่าสำหรับการทดสอบทั้ง AC และ DC ซึ่งให้ความยืดหยุ่นที่มากขึ้นเมื่อทดสอบอุปกรณ์ไฟฟ้าประเภทต่างๆ ด้วยแรงดันไฟฟ้าทำงานสูงสุดที่ 1200V ระบบจึงสามารถรองรับข้อกำหนดในการทดสอบกำลังทางอุตสาหกรรมได้หลากหลาย โดยไม่ต้องเปลี่ยนโครงสร้างตัวต้านทานพื้นฐาน
ก่อนการติดตั้ง ให้เลือกพิกัดกำลัง ค่าความต้านทาน และเกรดการป้องกันที่เหมาะสมตามกำลังเอาท์พุตของอุปกรณ์ที่ทดสอบ เงื่อนไขการทดสอบที่ต้องการ และสภาพแวดล้อมในการติดตั้ง การจับคู่ข้อมูลจำเพาะที่เหมาะสมเป็นสิ่งสำคัญสำหรับการกระจายพลังงานที่ปลอดภัยระหว่างการทดสอบ
ตรวจสอบกล่องหุ้ม แผงขั้วต่อ และระบบทำความเย็นก่อนการติดตั้งเพื่อยืนยันว่าอุปกรณ์ไม่เสียหายและพร้อมสำหรับการใช้งาน ควรแก้ไขความเสียหายหรือความผิดปกติที่มองเห็นได้ก่อนการเชื่อมต่อไฟฟ้า
ติดตั้งอุปกรณ์ในตำแหน่งที่มีการระบายอากาศดีและมีระยะห่างเพียงพอสำหรับการกระจายความร้อน พื้นที่ติดตั้งควรเก็บให้ห่างจากวัสดุไวไฟ สภาพการไหลของอากาศที่จำกัด และความชื้นที่มากเกินไปซึ่งอาจส่งผลต่อการทำงานที่ปลอดภัย
ใช้รูยึดที่ให้มาบนกล่องหุ้มเพื่อติดตั้งเครื่องบนพื้นหรือแท่นทดสอบที่กำหนดอย่างแน่นหนา โครงสร้างการติดตั้งควรเหมาะสมกับน้ำหนักของอุปกรณ์และสภาพการใช้งาน
เชื่อมต่อขั้วเอาท์พุทของอุปกรณ์ที่ทดสอบเข้ากับขั้วอินพุตโหลดตามแผนภาพการเดินสายไฟที่ให้มา สำหรับการใช้งาน DC จะต้องยืนยันขั้ว ในขณะที่การเชื่อมต่อขั้วต่อทั้งหมดควรขันให้แน่นและเชื่อมต่อด้วยสายเคเบิลที่เหมาะสมกับกระแสไฟฟ้าที่คาดหวัง
หลังจากตรวจสอบการเชื่อมต่อทางไฟฟ้าเรียบร้อยแล้ว ให้เริ่มการทดสอบที่ระดับโหลดต่ำ และค่อยๆ เพิ่มส่วนโหลดที่ใช้งานตามขั้นตอนการทดสอบ ในระหว่างการทำงาน ให้ตรวจสอบอุณหภูมิของตัวต้านทานและสภาวะการทำงานอื่นๆ ที่เกี่ยวข้องเพื่อให้แน่ใจว่าอุปกรณ์อยู่ในช่วงที่ระบุ
กล่องตัวต้านทานโหลด Dufew ได้รับการออกแบบมาเพื่อการทดสอบทางไฟฟ้าในระยะยาว และผ่านการตรวจสอบประสิทธิภาพทางไฟฟ้าและทางกลก่อนส่งมอบ การทดสอบมุ่งเน้นไปที่คุณลักษณะความต้านทาน ความปลอดภัยทางไฟฟ้า ความสมบูรณ์ทางกล และการทำงานที่มั่นคงภายใต้สภาวะโหลดที่แตกต่างกัน ช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมการทดสอบทางอุตสาหกรรม
| ลักษณะทางไฟฟ้า | เงื่อนไขการทดสอบ | ผลงาน |
|---|---|---|
| ความเป็นฉนวน | 2500VAC/50Hz/60S | กระแสไฟรั่ว ≤10mA |
| ความต้านทานของฉนวน | 1,000VDC | ความต้านทานของฉนวน ≥100MΩ |
| โอเวอร์โหลดระยะสั้น | กำลังไฟพิกัด 10 เท่า 5S | ไม่มีความเสียหายที่มองเห็นได้ |
| อายุการใช้งานยาวนาน | การทำงานแบบวนรอบ (คายประจุ 10S, ช่วงเวลา 90S) | มากกว่า 9000 ชม |
| ความร้อนชื้นในสภาวะคงตัว | 40°C±2/90%-95%RH/100ชม | △R≤±(1%R+0.05Ω) |
| การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว | -55°C, 55°C, 155°C ครั้งละ 15 นาที 5 รอบ | △R≤±(2%R+0.05Ω) |
| ทนความร้อน | 350°C/2ชม | ไม่มีการเปลี่ยนสีหรือความเสียหายที่ชัดเจน |
| ค่าสัมประสิทธิ์อุณหภูมิ | การเปรียบเทียบระหว่างความต้านทานภายใต้โหลดที่กำหนดและความต้านทานคงที่ | น้อยกว่า 300 ppm/℃ |
| สารหน่วงไฟ | กำลังไฟพิกัด 10 เท่า เป็นเวลา 5 นาที | เรืองแสงสีแดง แต่ไม่มีเปลวไฟ |
โครงสร้างตู้ได้รับการออกแบบให้ทนต่อการขนส่ง การติดตั้ง และสภาพแวดล้อมการปฏิบัติงานทางอุตสาหกรรม การทดสอบทางกลช่วยให้มั่นใจได้ว่าระบบขั้วต่อและโครงสร้างตัวเครื่องจะรักษาความน่าเชื่อถือในระหว่างการใช้งานในระยะยาว
| ลักษณะทางกล | เงื่อนไขการทดสอบ | ผลงาน |
|---|---|---|
| ความแข็งแกร่งของเทอร์มินัล | 45N/30S | ไม่มีการคลายหรือความเสียหายที่มองเห็นได้ |
| ความต้านทานการสั่นสะเทือน | 5-200Hz、1g、98m/S² | ไม่มีความเสียหายต่อโครงสร้างที่มองเห็นได้ |
| การบัดกรีทนความร้อน | ขั้วตะกั่วแช่อยู่ในบัดกรี 350±5°C สำหรับ 3S | △R≤±(1%R+0.05Ω) ไม่มีความเสียหายภายนอกที่มองเห็นได้ การทำเครื่องหมายที่ชัดเจน |
| ความสามารถในการบัดกรี | เทอร์มินัลแช่อยู่ในบัดกรี 235 ± 5 ℃สำหรับ 5S | ความครอบคลุมของการบัดกรีพื้นผิวเทอร์มินัล ≥95% |
ข้อกำหนดในการทดสอบที่แตกต่างกันต้องมีเงื่อนไขโหลดที่แตกต่างกัน กลุ่มตัวต้านทานภายในสามารถกำหนดค่าได้เป็นหลายส่วนแยกกัน ทำให้ผู้ใช้สามารถปรับโหลดที่ใช้ตามขั้นตอนการทดสอบจริงได้
การกำหนดค่าทั่วไป ได้แก่:
| โหมดโหลด | วัตถุประสงค์ในการทดสอบ |
|---|---|
| โหลดต่ำ | ตรวจสอบประสิทธิภาพการเริ่มต้นและการทำงานที่ใช้พลังงานต่ำ |
| โหลดปานกลาง | ประเมินความสามารถในการส่งออกบางส่วน |
| โหลดเต็ม | ยืนยันประสิทธิภาพพลังงานที่ได้รับการจัดอันดับ |
| โหลดเกิน | ตรวจสอบการตอบสนองการป้องกันและความเสถียรของระบบ |
การออกแบบส่วนนี้ช่วยให้วิศวกรทำการทดสอบหลายรายการด้วยหน่วยเดียว แทนที่จะต้องเตรียมอุปกรณ์โหลดค่าคงที่หลายตัว
สำหรับการทดสอบการผลิต การตรวจสอบในห้องปฏิบัติการ และการประเมินความน่าเชื่อถือของอุปกรณ์ อุปกรณ์โหลดมักจำเป็นต้องทำงานภายใต้สภาวะที่ต่อเนื่องและมีความต้องการสูง กล่องตัวต้านทานโหลด Dufew ได้รับการออกแบบให้มีประสิทธิภาพการต้านทานที่มั่นคง โครงสร้างการกระจายความร้อนที่ปรับให้เหมาะสม การจัดกลุ่มตัวต้านทานอิสระ และตัวเลือกการระบายความร้อนด้วยอากาศเสริม เพื่อรองรับการทดสอบพลังงานสูงในระยะยาว
การออกแบบนี้ทำให้เหมาะสำหรับการใช้งาน เช่น การทดสอบอายุของโรงงาน การตรวจสอบประสิทธิภาพของเครื่องกำเนิดไฟฟ้า การประเมินความน่าเชื่อถือของ UPS และการทดสอบแหล่งจ่ายไฟ ซึ่งจำเป็นต้องมีเงื่อนไขโหลดที่สอดคล้องกัน
Suzhou Dufew Electrical Co., Ltd. ใช้ขั้นตอนการควบคุมคุณภาพที่มีโครงสร้างตลอดกระบวนการผลิต ครอบคลุมการตรวจสอบวัสดุ การควบคุมการประกอบ และการตรวจสอบประสิทธิภาพขั้นสุดท้าย แต่ละขั้นตอนได้รับการจัดการเพื่อให้มั่นใจถึงความน่าเชื่อถือทางไฟฟ้า ความเสถียรทางกล และประสิทธิภาพของผลิตภัณฑ์ที่สอดคล้องกัน
วัสดุที่เข้ามาจะได้รับการตรวจสอบเพื่อตรวจสอบคุณภาพของส่วนประกอบตัวต้านทาน วัสดุเปลือกหุ้มโลหะ ส่วนประกอบขั้วต่อ และวัสดุฉนวนก่อนการผลิต
ในระหว่างการประกอบ Dufew จะควบคุมการจัดกลุ่มตัวต้านทาน ความน่าเชื่อถือในการเชื่อมต่อทางไฟฟ้า ระยะห่างของฉนวน และการยึดเชิงกลเพื่อให้แน่ใจว่าผลิตภัณฑ์สำเร็จรูปตรงตามข้อกำหนดทางเทคนิค
ก่อนส่งมอบ แต่ละยูนิตจะต้องผ่านการตรวจสอบที่ครอบคลุม รวมถึงการวัดความต้านทาน การทดสอบฉนวน การทดสอบความเป็นฉนวน การตรวจสอบโครงสร้าง และการตรวจสอบประสิทธิภาพการทำงาน
Suzhou Dufew Electrical Co., Ltd. เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลัง รวมถึงตัวต้านทาน ระบบเบรก เครื่องปฏิกรณ์ หม้อแปลง และตัวกรองกำลัง ด้วยประสบการณ์ในระบบอัตโนมัติทางอุตสาหกรรม ระบบพลังงาน และการใช้งานอุปกรณ์ไฟฟ้า Dufew เข้าใจข้อกำหนดในทางปฏิบัติของสภาพแวดล้อมการทดสอบที่เชื่อถือได้
โครงการทดสอบที่แตกต่างกันต้องมีการกำหนดค่าทางไฟฟ้าและทางกลที่แตกต่างกัน Dufew นำเสนอโซลูชันที่ปรับแต่งตามกำลังไฟพิกัด ค่าความต้านทาน ระดับแรงดันไฟฟ้า ขั้นตอนการโหลด ข้อกำหนดในการระบายความร้อน โครงสร้างตู้ และเงื่อนไขการติดตั้ง ช่วยให้ลูกค้าบรรลุประสิทธิภาพการทดสอบที่เหมาะสมสำหรับอุปกรณ์เฉพาะ
Dufew สนับสนุนผู้ผลิตอุปกรณ์ ผู้วางระบบ ผู้จัดจำหน่ายไฟฟ้า และผู้ใช้ในอุตสาหกรรมด้วยความช่วยเหลือด้านวิศวกรรม การผลิตตามต้องการ และกระบวนการผลิตที่ได้มาตรฐาน ความสามารถเหล่านี้ช่วยรับประกันการจ่ายไฟที่เสถียรและโซลูชันไฟฟ้าที่เชื่อถือได้สำหรับการใช้งานทางอุตสาหกรรมทั่วโลก
ระบบทดสอบโหลดไม่เพียงต้องการความจุพลังงานที่เพียงพอเท่านั้น แต่ยังต้องการการจำลองโหลดที่แม่นยำ การทำงานในระยะยาวที่มั่นคง และการทำงานที่สะดวกสบาย เมื่อเปรียบเทียบกับตัวต้านทานเดี่ยวแบบคงที่หรือโซลูชันตัวต้านทานการเบรกแบบทั่วไป Dufew Load Resistor Box ให้ฟังก์ชันการทดสอบที่ยืดหยุ่นมากขึ้นสำหรับการตรวจสอบอุปกรณ์ไฟฟ้า
| มิติการเปรียบเทียบ | กล่องโหลดตัวต้านทาน | กล่องตัวต้านทานแบบเดี่ยว / ตัวต้านทานแบบเบรกแบบดั้งเดิม |
|---|---|---|
| วัตถุประสงค์การใช้งานหลัก | ออกแบบมาสำหรับการทดสอบอุปกรณ์ไฟฟ้า การทดสอบอายุ และการตรวจสอบประสิทธิภาพของ UPS เครื่องกำเนิดไฟฟ้า อินเวอร์เตอร์ และอุปกรณ์จ่ายไฟ | ออกแบบมาเพื่อการใช้พลังงานเป็นหลักในระหว่างการเบรกของมอเตอร์หรือการใช้งานที่มีความต้านทานคงที่ |
| ความสามารถในการปรับโหลด | ส่วนตัวต้านทานอิสระหลายตัวช่วยให้สามารถสลับโหลดทีละขั้นตอนเพื่อจำลองสภาพการทำงานที่แตกต่างกัน | มักจะให้ค่าความต้านทานคงที่พร้อมความสามารถในการโหลดที่จำกัดหรือไม่สามารถปรับได้ |
| การทดสอบความยืดหยุ่น | รองรับการจำลองโหลดน้ำหนักเบา โหลดครึ่งหนึ่ง โหลดเต็ม และโหลดเกินเพื่อการประเมินอุปกรณ์ที่ครอบคลุม | ส่วนใหญ่ใช้สำหรับสภาวะการทำงานเดียวและไม่สามารถจำลองสถานการณ์การทดสอบต่างๆ ได้อย่างมีประสิทธิภาพ |
| ความเข้ากันได้ของ AC/DC | ออกแบบด้วยการเชื่อมต่อเทอร์มินัลแบบรวม ช่วยให้สามารถทดสอบอุปกรณ์ไฟฟ้าทั้ง AC และ DC ตามความต้องการในการกำหนดค่า | โซลูชันจำนวนมากได้รับการออกแบบสำหรับการใช้งาน DC บัสหรือการเบรกโดยเฉพาะ และมีความสามารถรอบด้านจำกัด |
| การดำเนินการโหลดอย่างต่อเนื่อง | โครงสร้างตู้ที่ได้รับการปรับปรุงและการออกแบบการระบายความร้อนรองรับการทดสอบโหลดที่มีระยะเวลายาวนานและการดำเนินการตามอายุการใช้งาน | ผลิตภัณฑ์ตัวต้านทานการเบรกจำนวนมากมุ่งเน้นไปที่การดูดซับพลังงานในระยะเวลาสั้นๆ และอาจพบว่ามีอุณหภูมิสูงขึ้นในระหว่างการโหลดอย่างต่อเนื่อง |
| ความสะดวกในการบำรุงรักษา | วงจรโหลดอิสระทำให้การตรวจสอบและการแก้ไขปัญหาง่ายขึ้น แต่ละส่วนสามารถตรวจสอบแยกกันระหว่างการบำรุงรักษาได้ | โครงสร้างภายในแบบตายตัวทำให้การแก้ไขปัญหาและการเปลี่ยนมีความซับซ้อนมากขึ้น |
อุปกรณ์ทดสอบโหลดส่วนใหญ่จะใช้เพื่อจำลองโหลดทางไฟฟ้าและตรวจสอบประสิทธิภาพของระบบไฟฟ้า รวมถึงความจุเอาต์พุต ความเสถียร และการตอบสนองโหลดเกินของเครื่องกำเนิดไฟฟ้า ระบบ UPS อินเวอร์เตอร์ และอุปกรณ์จ่ายไฟ โซลูชันตัวต้านทานเบรกส่วนใหญ่จะใช้ในระบบขับเคลื่อนมอเตอร์เพื่อดูดซับพลังงานที่สร้างใหม่ในระหว่างการลดความเร็ว และป้องกันแรงดันไฟฟ้าเกินของบัส DC
ระบบใช้การควบคุมโหลดแบบตัดขวาง โดยกลุ่มตัวต้านทานภายในจะถูกแบ่งออกเป็นวงจรอิสระ ด้วยการสลับส่วนต่างๆ ผู้ใช้สามารถจำลองสภาวะการทำงานต่างๆ รวมถึงโหลดที่เบา โหลดบางส่วน โหลดที่กำหนด และสภาวะโอเวอร์โหลด การกำหนดค่านี้ช่วยเพิ่มความยืดหยุ่นในการทดสอบและความสามารถในการทำซ้ำ
วิธีการทำความเย็นจะถูกเลือกตามความจุไฟฟ้า ระยะเวลาการทำงาน สภาพแวดล้อมการติดตั้ง และข้อกำหนดการกระจายความร้อน การกำหนดค่ามาตรฐานใช้การไหลเวียนของอากาศตามธรรมชาติ ในขณะที่สามารถเพิ่มการระบายความร้อนด้วยอากาศแบบบังคับสำหรับการใช้งานที่ต้องการกำลังขับที่สูงขึ้นหรือการทำงานต่อเนื่องที่ยาวนานขึ้น
ใช่. Dufew Electric สามารถปรับแต่งค่าความต้านทาน กำลังไฟพิกัด ระดับแรงดันไฟฟ้า ขั้นตอนการโหลด วิธีการทำความเย็น โครงสร้างตู้ และการกำหนดค่าขั้วต่อตามความต้องการในการทดสอบเฉพาะ
เหมาะสำหรับการตรวจสอบประสิทธิภาพ การทดสอบการบำรุงรักษา การทดสอบอายุ และการประเมินในห้องปฏิบัติการของเครื่องกำเนิดไฟฟ้า ระบบ UPS อินเวอร์เตอร์ อุปกรณ์จ่ายไฟ DC เครื่องชาร์จ อุปกรณ์แปลงที่เก็บพลังงาน และระบบไฟฟ้าทางอุตสาหกรรมอื่นๆ
ใช่. Dufew Electric ให้การสนับสนุนด้านวิศวกรรมตามข้อกำหนดอุปกรณ์ของลูกค้าและข้อกำหนดในการทดสอบ ช่วยออกแบบการกำหนดค่าที่เหมาะสมสำหรับความจุไฟฟ้า สภาพไฟฟ้า และสภาพแวดล้อมการติดตั้งที่แตกต่างกัน
