เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

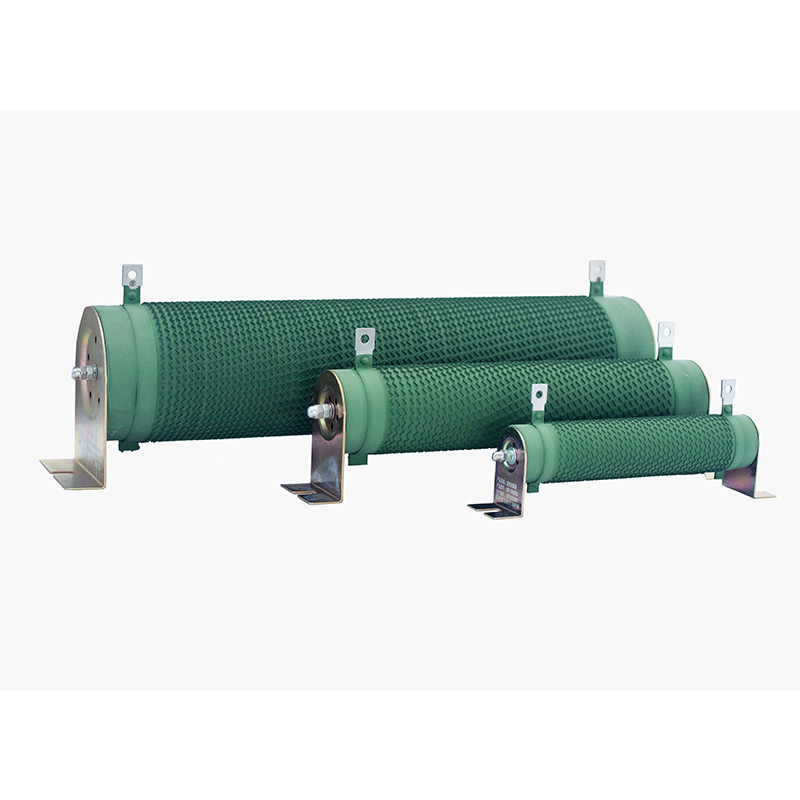

ตัวต้านทานแบบลูกฟูกซีรีส์ DUFEW CRR ได้รับการออกแบบมาเพื่อการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง รวมถึงระบบเบรก VFD การทดสอบโหลดอิเล็กทรอนิกส์กำลัง การเบรกแบบไดนามิก และการป้องกันวงจร ด้วยความจุพลังงานสูง การกระจายความร้อนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนาน จึงมอบประสิทธิภาพที่เสถียรและเชื่อถือได้ในสภาพแวดล้อมการทำงานที่รุนแรง
องค์ประกอบตัวต้านทานผลิตจากริบบิ้นนิกเกิล-โครเมียม (Ni-Cr) หรือโลหะผสมคอนสแตนตันคุณภาพสูง พันอย่างแม่นยำในโปรไฟล์ลูกฟูกโดยอุปกรณ์อัตโนมัติ และติดตั้งขอบบนแกนเซรามิกกลวงความถี่สูง ได้รับการแก้ไขอย่างแน่นหนาด้วยแคลมป์สเตนเลสสตีลเพื่อปรับปรุงความต้านทานการสั่นสะเทือนและเสถียรภาพทางกล ในขณะที่ขั้วต่อสเตนเลสสตีลสำหรับงานหนักให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมและการเชื่อมต่อทางไฟฟ้าที่เชื่อถือได้
เพื่อความทนทานที่เพิ่มขึ้น พื้นผิวตัวต้านทานถูกเคลือบด้วยฉนวนเคลือบสารหน่วงไฟ UL94V-2 ที่เป็นมิตรต่อสิ่งแวดล้อม ไร้ควัน ปลอดสารพิษ ทนต่อการเกิดออกซิเดชัน และทนทานต่อความชื้นและการเสื่อมสภาพในระดับสูง ผลิตตามมาตรฐาน GB-5792 ผลิตภัณฑ์รองรับการติดตั้งทั้งแนวนอนและแนวตั้ง ทำให้สามารถรวมเข้ากับตู้ควบคุมไฟฟ้าหรือชุดตัวต้านทานแบบสแตนด์อโลนได้อย่างยืดหยุ่น
| รหัสรุ่น | ความหมาย | คำอธิบาย |
| ซีอาร์อาร์ | ชุด | ตัวต้านทานลูกฟูก |
| 2500W | กำลังไฟพิกัด | 2500W |
| 54.4ร | จัดอันดับความต้านทาน | 54.4Ω |
| J | ความอดทน | J = ±5% (ทางเลือก: K = ±10%, H = ±3%) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ช่วงพลังงาน | 50W–10KW |
| แรงดันไฟฟ้าที่ใช้งาน | ≤1200V |
| ช่วงต้านทาน | 0.01Ω–1KΩ |
| ความอดทน | ±3% / ±5% / ±10% |
| ระดับการป้องกัน | ไอพี00 |
| ค่าสัมประสิทธิ์อุณหภูมิ (TCR) | ≤300 ppm/°C |
| คะแนนสารหน่วงไฟ | UL94V-2 |
| มาตรฐานการปฏิบัติตาม | กิกะไบต์/ที 5792 |
1: แกนฉนวน: ใช้ท่อเซรามิกกลวงความถี่สูงที่ให้ความต้านทานต่ออุณหภูมิสูง ความแข็งแกร่งของโครงสร้าง และความต้านทานแรงกระแทกได้ดีเยี่ยม ทำให้มั่นใจได้ถึงเสถียรภาพขององค์ประกอบตัวต้านทานภายใต้สภาวะการทำงานที่อุณหภูมิสูง
2: องค์ประกอบความต้านทาน: ใช้ริบบิ้นโลหะผสมนิกเกิล-โครเมียมหรือคอนสแตนตันคุณภาพสูง โดดเด่นด้วยค่าสัมประสิทธิ์อุณหภูมิต่ำและความสามารถในการรับน้ำหนักเกินสูง การออกแบบขอบแผลแบบลูกฟูกช่วยเพิ่มพื้นที่ผิวการกระจายความร้อนให้สูงสุดในขณะที่ลดการเหนี่ยวนำให้เหลือน้อยที่สุด
3: การติดตั้งและขั้วต่อ: ที่หนีบสแตนเลสยึดริบบิ้นต้านทานไว้เพื่อป้องกันการเคลื่อนที่หรือการคลายตัว ขั้วต่อทำจากสเตนเลสสตีลที่มีโครงสร้างหนาขึ้นและการรักษาพื้นผิว จึงมั่นใจได้ถึงความทนทานต่อการกัดกร่อน ป้องกันสนิม และง่ายต่อการเชื่อมต่อ
4: การเคลือบผิว: นำเสนอการเคลือบฉนวนสีเขียวที่เป็นมิตรต่อสิ่งแวดล้อมพร้อมการยึดเกาะที่แข็งแกร่งและระดับการหน่วงไฟ UL94V-2 ทนต่อการกัดกร่อน ไร้ควัน ปลอดสารพิษ และไม่มีกลิ่น ปกป้องริบบิ้นต้านทานจากการเกิดออกซิเดชันและยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ
5: โครงสร้างโดยรวม: อัตรากำลังมีตั้งแต่ 50W ถึง 10KW โดยมีค่าความต้านทานตั้งแต่ 0.01Ω ถึง 1KΩ และแรงดันไฟฟ้าในการทำงานสูงถึง 1200V โครงสร้างริบบิ้นพันขอบลูกฟูกผสมผสานความเหนี่ยวนำต่ำเข้ากับความแม่นยำสูง
●โครงสร้างขอบลูกฟูกแบบลูกฟูกให้พื้นที่กระจายความร้อนขนาดใหญ่และมีเสถียรภาพทางความร้อนที่ดีเยี่ยม
●แกนเซรามิกกลวงความถี่สูง ทนต่ออุณหภูมิสูง แข็งแกร่ง และทนต่อแรงกระแทก
●ลวดต้านทานโลหะผสมคุณภาพสูง ค่าสัมประสิทธิ์อุณหภูมิต่ำ (≤300 ppm/°C) และความแม่นยำสูง
●ความสามารถในการโอเวอร์โหลดระยะสั้นที่แข็งแกร่ง ทนทานต่อกำลังไฟพิกัด 10x เป็นเวลา 5 วินาทีโดยไม่มีความเสียหายที่มองเห็นได้
● ขั้วต่อสแตนเลส การเชื่อมต่อที่ทนต่อการกัดกร่อน กันสนิม และเชื่อถือได้
●การเคลือบเป็นมิตรกับสิ่งแวดล้อม สารหน่วงไฟและทนต่อการกัดกร่อน ไร้ควัน ปลอดสารพิษ และไม่มีกลิ่น
●การตรวจสอบประสิทธิภาพที่เข้มงวด เป็นไปตามมาตรฐานการทนต่อแรงดันไฟฟ้า ความร้อนชื้น และการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน
●สอดคล้องกับมาตรฐาน GB-5792; คุณภาพที่เชื่อถือได้
ตัวต้านทานเบรกสำหรับไดรฟ์ความถี่แปรผัน (VFD) ตัวต้านทานป้องกันสำหรับเซอร์โวไดรฟ์ โหลดตัวต้านทานสำหรับการทดสอบอิเล็กทรอนิกส์กำลัง ตัวต้านทานตัวอย่างสำหรับวงจรจ่ายไฟ ตัวต้านทานจำกัดกระแสสำหรับมอเตอร์ขับเคลื่อน ตัวต้านทานเริ่มต้น ตัวต้านทานป้องกันวงจร ใช้กันอย่างแพร่หลายในอุปกรณ์ในอุตสาหกรรมต่างๆ เช่น ลิฟต์ เครื่องจักรในท่าเรือ โรงรีด เครน รอก เครื่องฉีดขึ้นรูป เครื่องวาดลวด เครื่องหมุนเหวี่ยง เครื่องจักรสิ่งทอ อุปกรณ์การพิมพ์และการย้อมสี เครื่องเรียงซ้อน เครื่องจักรผลิตกระดาษ อุปกรณ์บนเวที และระบบการทดสอบ
| ลักษณะทางไฟฟ้า | เงื่อนไขการทดสอบ | ผลงาน |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 2500VAC / 50Hz / 60 วินาที | กระแสไฟรั่ว ≤10mA |
| ความต้านทานของฉนวน | 1,000VDC | ความต้านทานของฉนวน ≥100MΩ |
| โอเวอร์โหลดระยะสั้น | กำลังพิกัด 10× เป็นเวลา 5 วินาที | ไม่มีความเสียหายที่มองเห็นได้ |
| อายุการใช้งานยาวนาน | การทดสอบการเปิดเครื่องแบบวนรอบ (เปิดเครื่อง 10 วินาที ปิด 90 วินาที) | >9,000 ชม |
| ความร้อนชื้นในสภาวะคงตัว | 40°C ±2°C, 90%–95% RH, 100 ชม | ∆R ≤ ±(1%R + 0.05Ω) |
| การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว | -55°C, 55°C, 155°C, 15 นาทีในแต่ละอุณหภูมิ, 5 รอบ | ∆R ≤ ±(2%R + 0.05Ω) |
| ทนความร้อน | 350°C / 2 ชม | ไม่มีการเปลี่ยนสีหรือความเสียหายที่ชัดเจน |
| ค่าสัมประสิทธิ์อุณหภูมิ (TCR) | ความต้านทานภายใต้ภาระที่กำหนดเมื่อเปรียบเทียบกับความต้านทานคงที่ | ≤300 ppm/°C |
| ความต้านทานเปลวไฟ | กำลังไฟพิกัด 10× เป็นเวลา 5 นาที | แดงร้อนโดยไม่ต้องเปิดไฟ |
| ลักษณะทางกล | เงื่อนไขการทดสอบ | ผลงาน |
| ความแข็งแกร่งของเทอร์มินัล | 45N / 30 วินาที | ไม่มีการหลวมหรือความเสียหายที่มองเห็นได้ |
| ความต้านทานการสั่นสะเทือน | 5–200Hz, 1g, 98m/s² | ไม่มีความเสียหายที่มองเห็นได้ต่อโครงสร้างภายนอก |
| ความต้านทานต่อความร้อนจากการบัดกรี | ขั้วตะกั่วแช่อยู่ในบัดกรี 350±5°C เป็นเวลา 3 วินาที | ∆R ≤ ±(1%R + 0.05Ω); ไม่มีความเสียหายภายนอกที่มองเห็นได้ เครื่องหมายยังคงชัดเจน |
| ความสามารถในการบัดกรี | ขั้วต่อแช่อยู่ในบัดกรี 235 ± 5 เป็นเวลา 5 วินาที | การครอบคลุมการบัดกรีบนพื้นผิวเทอร์มินัล ≥95% |
| เกณฑ์การเปรียบเทียบ | ตัวต้านทานลูกฟูก | ตัวต้านทานฟิล์มคาร์บอน / ฟิล์มโลหะแบบธรรมดา |
| การจัดการพลังงาน | ออกแบบมาสำหรับการใช้งานที่มีกำลังสูง 50W–10kW; ทนทานต่อกำลังไฟพิกัด 10× สำหรับการโอเวอร์โหลดในระยะเวลาสั้นๆ | โดยทั่วไป 0.1–20W; เสียหายได้ง่ายภายใต้สภาวะโอเวอร์โหลด |
| ทนต่ออุณหภูมิและอายุการใช้งาน | ทนทานต่ออุณหภูมิได้ถึง 350°C; อายุการใช้งานแบบวงจรเกิน 9,000 ชั่วโมง | ต้านทานความร้อนต่ำ ฟิล์มต้านทานมีแนวโน้มที่จะแก่และลอกออกภายใต้อุณหภูมิสูงเป็นเวลานาน |
| ความจุปัจจุบัน | เหมาะสำหรับการใช้งานที่มีกระแสไฟฟ้าสูง การเบรกของมอเตอร์ การคายประจุใหม่ และการเทโหลด | ออกแบบมาโดยเฉพาะสำหรับวงจรสัญญาณ PCB กระแสต่ำ |
| ลักษณะการเหนี่ยวนำ | รุ่นมาตรฐานมีความเหนี่ยวนำสูงกว่า มีจำหน่ายรุ่นกระดาษลูกฟูกแบบไม่เหนี่ยวนำ | การออกแบบไร้คอยล์ที่มีการเหนี่ยวนำต่ำมาก เหมาะสำหรับวงจรพลังงานต่ำความถี่สูง |
| ความทนทานต่อสิ่งแวดล้อม | แกนเซรามิกพร้อมขั้วต่อสเตนเลสสตีลให้ความต้านทานแรงสั่นสะเทือนและการกระแทกได้ดีเยี่ยม | โครงสร้างฟิล์มบางมีการยึดเกาะที่อ่อนแอกว่าและไวต่อความล้มเหลวที่เกิดจากการสั่นสะเทือนมากกว่า |
| ประสิทธิภาพต้นทุน | คุ้มค่ามากสำหรับการใช้งานที่มีกำลังสูง ต้นทุนที่สูงขึ้นสำหรับการให้คะแนนพลังงานต่ำ | ต้นทุนต่ำสำหรับการใช้งานที่ใช้พลังงานต่ำ มีราคาแพงและใช้งานได้จริงน้อยกว่าสำหรับความต้องการพลังงานสูง |
คำถามที่ 1: ฉันจะเลือกตัวต้านทานที่มีระดับกำลังไฟที่เหมาะสมได้อย่างไร
ตอบ: เลือกตัวต้านทานที่มีกำลังไฟพิกัด 1.5 ถึง 2 เท่าของการใช้พลังงานจริงในวงจร นอกจากนี้ ให้พิจารณาการลดกำลังไฟฟ้าเนื่องจากอุณหภูมิโดยรอบ จำเป็นต้องมีพิกัดพลังงานที่สูงกว่าสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง
Q2: เป็นเรื่องปกติหรือไม่ที่อุณหภูมิพื้นผิวของตัวต้านทานจะสูงมาก?
ตอบ: ตัวต้านทานแบบลูกฟูกของ DUFEW จะแปลงพลังงานไฟฟ้าเป็นความร้อนระหว่างการทำงาน ดังนั้นอุณหภูมิพื้นผิวที่สูงจึงเป็นเรื่องปกติ ตรวจสอบให้แน่ใจว่าสถานที่ติดตั้งมีการระบายอากาศที่ดีและปราศจากวัสดุไวไฟ หากอุณหภูมิสูงผิดปกติ ให้ตรวจสอบการโอเวอร์โหลดหรือการเลือกพิกัดกำลังที่เล็กเกินไป
คำถามที่ 3: วิธีการติดตั้งที่แนะนำสำหรับตัวต้านทานคืออะไร?
ตอบ: ผลิตภัณฑ์รองรับการติดตั้งในแนวนอนหรือแนวตั้ง ควรติดตั้งในแนวนอนเพื่อช่วยให้การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ตรวจสอบให้แน่ใจว่ามีระยะห่างเพียงพอรอบๆ ตัวตัวต้านทาน (โดยทั่วไปอย่างน้อยจะมีเส้นผ่านศูนย์กลางของตัวต้านทาน) และหลีกเลี่ยงการติดตั้งให้แนบชิดกับผนังตู้หรือส่วนประกอบที่สร้างความร้อนอื่นๆ หากติดตั้งตัวต้านทานหลายตัวไว้เคียงข้างกัน ระยะห่างระหว่างตัวต้านทานทั้งสองตัวควรมีอย่างน้อย 50 มม.
คำถามที่ 4: ซีรีส์ CRR มีระดับความทนทานต่อความต้านทานเท่าใด และฉันจะเลือกได้อย่างไร
ตอบ: ซีรีส์ DUFEW CRR มีเกรดความคลาดเคลื่อนสามระดับ ได้แก่ คลาส K (±10%) คลาส J (±5%) และคลาส H (±3%) โดยทั่วไปคลาส J (±5%) นั้นเพียงพอสำหรับการเบรกทางอุตสาหกรรมและการใช้งานโหลด สำหรับการวัดที่แม่นยำหรือการสุ่มตัวอย่างวงจร แนะนำให้ใช้คลาส H (±3%) เพื่อความแม่นยำที่สูงกว่า
