เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

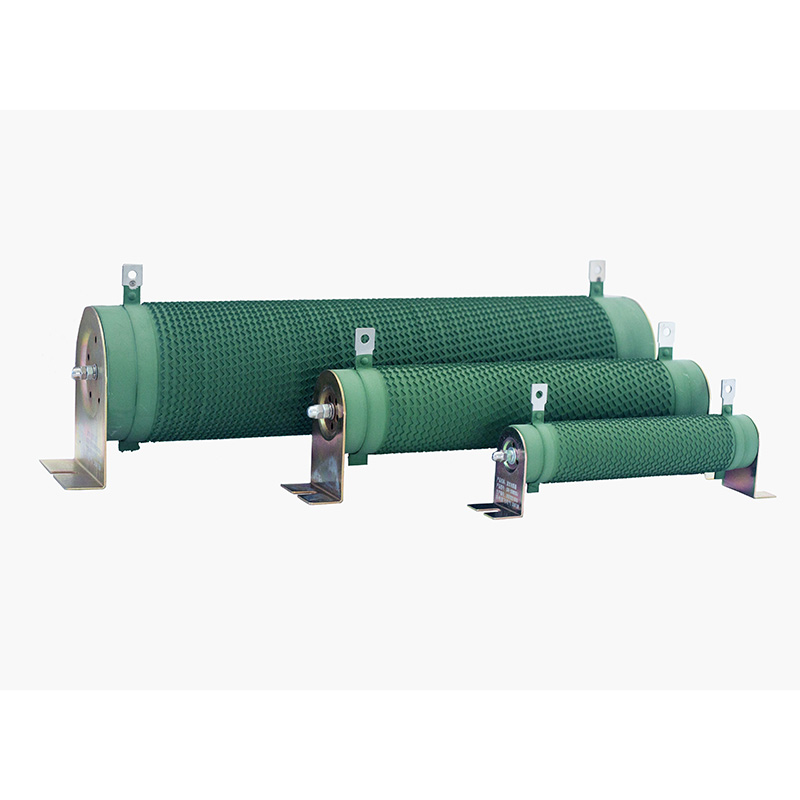

ตัวต้านทานแบบลูกฟูกแบบอินเวอร์เตอร์ DUFEW CRR Series เป็นส่วนประกอบเบรกกำลังสูงที่ออกแบบมาสำหรับระบบกระจายพลังงานของอินเวอร์เตอร์ ในระหว่างการชะลอตัวของมอเตอร์อย่างรวดเร็ว พลังงานที่สร้างใหม่จะถูกส่งกลับไปยังอินเวอร์เตอร์ DC บัส ทำให้เกิดแรงดันไฟฟ้าเพิ่มขึ้น หากไม่มีการจัดการพลังงานที่เหมาะสม แรงดันไฟฟ้าที่มากเกินไปอาจทำให้เกิดการป้องกันแรงดันไฟฟ้าเกินหรือสร้างความเสียหายให้กับส่วนประกอบเซมิคอนดักเตอร์กำลังได้
ซีรีส์ CRR ใช้ริบบิ้นโลหะผสมนิกเกิล-โครเมียม (Ni-Cr) หรือ Constantan คุณภาพสูง ซึ่งขึ้นรูปอย่างแม่นยำเป็นโครงสร้างลูกฟูกและพันในแนวตั้งรอบแกนเซรามิกกลวงที่มีอลูมินาสูง การออกแบบนี้จะเพิ่มพื้นที่กระจายความร้อน ปรับปรุงประสิทธิภาพเชิงความร้อน และลดการเหนี่ยวนำปรสิต เพื่อลดแรงดันไฟกระชากในระหว่างการเปลี่ยนความถี่สูง
ออกแบบมาเพื่อสภาวะการเบรกบ่อยครั้ง ผลิตภัณฑ์นี้ให้ความสามารถในการโอเวอร์โหลดที่แข็งแกร่งในระยะเวลาอันสั้น ประสิทธิภาพการระบายความร้อนที่มั่นคง และการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรม โดยทั่วไปจะใช้ในลิฟต์ เครน โรงงานรีด เครื่องฉีดพลาสติก เครื่องหมุนเหวี่ยง สายพานลำเลียง และระบบขับเคลื่อนความถี่ตัวแปรอื่นๆ
ในระหว่างการชะลอความเร็วของมอเตอร์ พลังงานที่สร้างใหม่จะถูกถ่ายโอนจากอินเวอร์เตอร์ DC บัสไปยังชุดเบรก และแปลงเป็นความร้อนผ่านองค์ประกอบความต้านทาน กระบวนการนี้ช่วยป้องกันแรงดันไฟ DC บัสเกิน ปกป้องส่วนประกอบอินเวอร์เตอร์ และรักษาประสิทธิภาพการเบรกที่มั่นคงภายใต้สภาวะการทำงานซ้ำๆ
| รหัสรุ่น | ความหมาย | คำอธิบาย |
|---|---|---|
| ซีอาร์อาร์ | ซีรี่ส์ผลิตภัณฑ์ | ตัวต้านทานแบบลูกฟูกอินเวอร์เตอร์ |
| 2500W | กำลังไฟพิกัด | 2500 วัตต์ |
| 54.4ร | จัดอันดับความต้านทาน | 54.4 โอห์ม |
| J | ความอดทน | J = ±5% (ทางเลือก: K = ±10%, H = ±3%) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงพลังงาน | 50W--10kW |
| แรงดันไฟฟ้าที่ใช้งาน | ≤1200V |
| ช่วงต้านทาน | 0.01Ω--1kΩ |
| ความอดทน | ±3%, ±5%, ±10% |
| ระดับการป้องกัน | ไอพี00 |
| ค่าสัมประสิทธิ์อุณหภูมิ (TCR) | ≤300 ppm/°C |
| คะแนนสารหน่วงไฟ | UL94V-2 |
| มาตรฐานการปฏิบัติตาม | กิกะไบต์/ที 5792 |
ตัวต้านทานถูกสร้างขึ้นบนแกนเซรามิกอลูมินาสูงชิ้นเดียวพร้อมช่องอากาศกลวงที่ส่งเสริมการไหลเวียนของอากาศอย่างต่อเนื่องเพื่อการระบายความร้อนที่มีประสิทธิภาพ โครงสร้างเซรามิกทนทานต่อการเบรกที่อุณหภูมิสูงซ้ำๆ โดยไม่เกิดการแตกร้าว รักษาประสิทธิภาพของฉนวนที่ดีเยี่ยม และดูดซับการเปลี่ยนแปลงอุณหภูมิอย่างมีประสิทธิภาพในระหว่างการกระจายพลังงานอย่างรวดเร็ว
องค์ประกอบความร้อนผลิตจากริบบิ้นโลหะผสมนิกเกิล-โครเมียมที่มีความต้านทานสูง ประทับตราอย่างแม่นยำลงในโปรไฟล์ลูกฟูกต่อเนื่อง เมื่อเปรียบเทียบกับการพันลวดกลมแบบทั่วไป ริบบอนลูกฟูกให้พื้นที่การกระจายความร้อนที่ใหญ่กว่า ความสามารถในการรับกระแสไฟที่สูงขึ้น และความต้านทานที่เสถียรมากขึ้นภายใต้สภาวะการเบรกระหว่างสตาร์ทและดับซ้ำ ค่าสัมประสิทธิ์อุณหภูมิยังคงอยู่ด้านล่าง300 ppm/°C.
แผงขั้วต่อ แคลมป์ล็อค และขายึดผลิตจากสเตนเลสสตีลชนิดหนาพร้อมกระบวนการป้องกันการกัดกร่อน ส่วนประกอบช่วยรักษาการยึดเชิงกลอย่างปลอดภัยภายใต้การสั่นสะเทือนอย่างต่อเนื่อง ทนต่อความร้อนจากการบัดกรีซ้ำๆ และลดความต้านทานต่อการสัมผัสที่เกิดจากออกซิเดชัน ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในการใช้งานอินเวอร์เตอร์ที่มีความต้องการสูง
การเคลือบฉนวนอนินทรีย์ที่เป็นมิตรต่อสิ่งแวดล้อมให้ความทนทานต่ออุณหภูมิที่สูง การกัดกร่อน ความชื้น และฝุ่นได้อย่างดีเยี่ยม ในระหว่างสภาวะโอเวอร์โหลดในระยะสั้น ตัวต้านทานอาจเรืองแสงสีแดงโดยไม่ทำให้เกิดเปลวไฟ ซึ่งช่วยปรับปรุงความปลอดภัยในการปฏิบัติงานพร้อมทั้งยืดอายุการใช้งานของริบบิ้นโลหะผสมในสภาพแวดล้อมทางอุตสาหกรรม
ออกแบบมาโดยเฉพาะสำหรับการใช้งานเบรก VFD ตัวต้านทานจะกระจายพลังงานที่สร้างใหม่ที่เกิดขึ้นระหว่างการลดความเร็วของมอเตอร์อย่างรวดเร็ว ป้องกันแรงดันไฟฟ้าบัส DC เพิ่มขึ้นอย่างมีประสิทธิภาพ และกำจัดสัญญาณเตือนแรงดันไฟฟ้าเกินของอินเวอร์เตอร์ (OV)
ริบบอนโลหะผสมลูกฟูกที่พันในแนวตั้งให้พื้นผิวระบายความร้อนที่ใหญ่กว่าตัวต้านทานแบบลวดพันแบบทั่วไปอย่างมาก เมื่อผสมผสานกับแกนเซรามิกกลวง ทำให้สามารถถ่ายเทความร้อนได้อย่างมีประสิทธิภาพ อุณหภูมิในการทำงานลดลง และประสิทธิภาพที่มั่นคงในระหว่างรอบการสตาร์ท-สต็อปบ่อยครั้ง
ออกแบบมาให้ทนทาน10 เท่าของกำลังไฟพิกัดสูงสุด 5 วินาทีตัวต้านทานจะจัดการกับพัลส์พลังงานสูงที่สร้างขึ้นในระหว่างการหยุดฉุกเฉิน การลดภาระหนัก และการชะลอตัวของมอเตอร์อย่างรวดเร็วโดยไม่เกิดความเสียหายที่มองเห็นได้
สร้างขึ้นด้วยเซรามิกอลูมินาสูง ฮาร์ดแวร์สแตนเลสสำหรับงานหนัก และการเคลือบสารหน่วงไฟ UL94V-2 ตัวต้านทานนี้ให้ความต้านทานต่อการสั่นสะเทือน การกัดกร่อน ฝุ่น ความชื้น และการหมุนเวียนด้วยความร้อนซ้ำๆ ได้อย่างดีเยี่ยม ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง
ชุดติดตั้งสแตนเลสเสริมความแข็งแรงรักษาการเชื่อมต่อทางไฟฟ้าที่ปลอดภัยแม้ภายใต้การสั่นสะเทือนอย่างต่อเนื่อง ทำให้ตัวต้านทานเหมาะสำหรับเครน โรงรีด ลิฟต์ และอุปกรณ์ที่ขับเคลื่อนด้วยอินเวอร์เตอร์งานหนักอื่นๆ
สามารถใช้ได้กับค่าความคลาดเคลื่อนของความต้านทานของ±3%, ±5% และ ±10%ซีรีส์ CRR ครอบคลุมพิกัดกำลังตั้งแต่50W ถึง 10kWและรองรับค่าความต้านทาน ขนาด รูปแบบขั้วต่อ และการกำหนดค่าการติดตั้งแบบกำหนดเอง เพื่อให้ตรงตามข้อกำหนดเฉพาะของอินเวอร์เตอร์
การเคลือบฉนวนอนินทรีย์มีคุณสมบัติหน่วงไฟ ไร้ควัน และเป็นไปตามข้อกำหนดUL94V-2ความต้องการ. ในระหว่างสภาวะโอเวอร์โหลด ตัวต้านทานจะเรืองแสงสีแดงโดยไม่ทำให้เกิดเปลวไฟ ซึ่งช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน
เหมาะสำหรับเครน ลิฟต์ รอก รอก และแท่นยกที่ต้องการการเร่งความเร็วและการเบรกบ่อยครั้ง ในขณะเดียวกันก็รักษาประสิทธิภาพของอินเวอร์เตอร์ให้เสถียร
เหมาะสำหรับโรงงานรีด เครื่องฉีดขึ้นรูป อุปกรณ์ CNC เครื่องวาดลวด เครื่องจักรสิ่งทอ และอุปกรณ์แปรรูปอื่นๆ ที่มีรอบการเบรกซ้ำๆ
ใช้กันอย่างแพร่หลายในระบบสายพานลำเลียง สายการผลิตอัตโนมัติ อุปกรณ์ลอจิสติกส์ และระบบอัตโนมัติในคลังสินค้าเพื่อดูดซับพลังงานการเบรกแบบสร้างใหม่และปรับปรุงความเสถียรของระบบ
แนะนำสำหรับระบบทดสอบมอเตอร์ อุปกรณ์จำลองโหลด โต๊ะทดสอบในห้องปฏิบัติการ เครื่องหมุนเหวี่ยง และการใช้งานเฉพาะทางอุตสาหกรรมอื่นๆ ที่ต้องการการกระจายพลังงานเบรกที่เชื่อถือได้
DUFEW เชี่ยวชาญในการพัฒนาและการผลิตชิ้นส่วนอิเล็กทรอนิกส์กำลังคุณภาพสูง โดยนำเสนอผลิตภัณฑ์ที่เชื่อถือได้และโซลูชั่นครบวงจรสำหรับผู้ใช้ในอุตสาหกรรม ผู้จัดจำหน่าย และลูกค้า OEM
สิ่งอำนวยความสะดวกการผลิตที่ทันสมัย กระบวนการผลิตที่ได้มาตรฐาน และการควบคุมคุณภาพอย่างเข้มงวด ช่วยให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้าที่มั่นคง คุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ และการทำงานในระยะยาวที่เชื่อถือได้
นอกจากตัวต้านทานเบรกแบบอินเวอร์เตอร์แล้ว DUFEW ยังนำเสนอผลิตภัณฑ์กำลังอิเล็กทรอนิกส์ที่ครอบคลุม รวมถึงเครื่องปฏิกรณ์ หน่วยเบรก ตัวกรอง หม้อแปลง โหลดแบงค์ และโซลูชันตัวต้านทานอุตสาหกรรมต่างๆ
ค่าความต้านทานที่กำหนดเอง อัตรากำลัง ขนาด การกำหนดค่าขั้วต่อ และตัวเลือกการติดตั้ง มีให้เลือกตามแบบของลูกค้าหรือข้อกำหนดทางเทคนิค
ด้วยการจัดการการผลิตที่มีประสิทธิภาพและการสนับสนุนด้านวิศวกรรมที่มีประสบการณ์ DUFEW มอบเวลาในการผลิตที่มั่นคง ความช่วยเหลือด้านเทคนิคที่รวดเร็ว และบริการเลือกผลิตภัณฑ์ระดับมืออาชีพสำหรับลูกค้าทั่วโลก
| ลักษณะเฉพาะ | เงื่อนไขการทดสอบ | ผลงาน |
|---|---|---|
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 2500VAC / 50Hz / 60 วินาที | กระแสไฟรั่ว ≤10mA |
| ความต้านทานของฉนวน | 1,000VDC | ≥100MΩ |
| โอเวอร์โหลดระยะสั้น | กำลังไฟพิกัด 10 ×เป็นเวลา 5 วินาที | ไม่มีความเสียหายที่มองเห็นได้ |
| โหลดชีวิต | การทำงานแบบวนรอบ (เปิด 10 วินาที / ปิด 90 วินาที) | >9,000 ชั่วโมง |
| ทนความร้อนชื้น | 40°C ±2°C, 90--95% RH, 100 ชั่วโมง | ∆R ≤ ±(1%R + 0.05Ω) |
| การปั่นจักรยานด้วยอุณหภูมิที่รวดเร็ว | -55°C / 55°C / 155°C ครั้งละ 15 นาที 5 รอบ | ∆R ≤ ±(2%R + 0.05Ω) |
| ทนความร้อน | 350°ซ เป็นเวลา 2 ชั่วโมง | ไม่มีการเปลี่ยนสีหรือความเสียหายที่มองเห็นได้ |
| ค่าสัมประสิทธิ์อุณหภูมิ | โหลดพิกัดเทียบกับความต้านทานเริ่มต้น | <300 ppm/°C |
| ความต้านทานเปลวไฟ | กำลังไฟพิกัด 10 × เป็นเวลา 5 นาที | เรืองแสงสีแดงโดยไม่มีเปลวไฟ |
| ลักษณะเฉพาะ | เงื่อนไขการทดสอบ | ผลงาน |
|---|---|---|
| ความแข็งแกร่งของเทอร์มินัล | 45N / 30 วินาที | ไม่มีการคลายตัวหรือความเสียหายที่มองเห็นได้ |
| ความต้านทานการสั่นสะเทือน | 5--200Hz, 1g, 98m/s² | ไม่มีความเสียหายทางโครงสร้างที่มองเห็นได้ |
| ความต้านทานต่อความร้อนจากการบัดกรี | เทอร์มินัลแช่อยู่ในอุณหภูมิ 350 ± 5 ° C บัดกรีเป็นเวลา 3 วินาที | ∆R ≤ ±(1%R + 0.05Ω) |
| ความสามารถในการบัดกรี | ขั้วต่อแช่อยู่ในอุณหภูมิ 235 ± 5°C บัดกรีเป็นเวลา 5 วินาที | ความครอบคลุมของบัดกรี ≥95% |
หมายเหตุ: ข้อมูลประสิทธิภาพทั้งหมดได้รับภายใต้เงื่อนไขการทดสอบในห้องปฏิบัติการมาตรฐานตามกิกะไบต์/ที 5792เพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอและประสิทธิภาพของผลิตภัณฑ์ที่เชื่อถือได้
| รายการเปรียบเทียบ | DUFEW ตัวต้านทานแบบลูกฟูกอินเวอร์เตอร์ | ตัวต้านทานไฟฟ้าวัตถุประสงค์ทั่วไป |
|---|---|---|
| การสมัครหลัก | ออกแบบมาโดยเฉพาะสำหรับการเบรกแบบไดนามิก VFD และการกระจายพลังงานใหม่ | ออกแบบมาเพื่อการกระจายพลังงานอย่างต่อเนื่องและวงจรไฟฟ้าเอนกประสงค์ |
| หน้าที่การปฏิบัติงาน | การทำงานของพัลส์พลังงานสูงในช่วงเวลาสั้น ๆ โดยมีรอบการทำงานไม่ต่อเนื่อง | การทำงานต่อเนื่องหรือคงที่ |
| วิธีการคัดเลือก | ความต้านทานที่เลือกตามข้อกำหนดของอินเวอร์เตอร์ อัตรากำลังคำนวณตามรอบการทำงานของเบรก | เลือกตามข้อกำหนดการกระจายพลังงานอย่างต่อเนื่อง |
| ความสามารถในการโอเวอร์โหลด | ทนทานได้ถึงกำลังพิกัด 10× เป็นเวลา 5 วินาทีเหมาะสำหรับการเบรกแบบจ่ายพลังงานใหม่ | ความสามารถในการโอเวอร์โหลดมีจำกัด ไม่เหมาะสำหรับพัลส์พลังงานสูงซ้ำๆ |
| การกระจายความร้อน | โครงสร้างริบบอนลูกฟูกมีพื้นผิวระบายความร้อนขนาดใหญ่เพื่อการถ่ายเทความร้อนที่มีประสิทธิภาพ | การม้วนแบบธรรมดามีประสิทธิภาพการทำความเย็นที่จำกัด |
| อุณหภูมิในการทำงาน | อุณหภูมิพื้นผิวสูงถึง300°ซกับ350°ซเคลือบทนความร้อน | โดยทั่วไปแล้วด้านล่าง200°ซขึ้นอยู่กับประเภทของตัวต้านทาน |
| การปราบปรามแรงดันไฟกระชาก | การม้วนแบบลูกฟูกช่วยลดแรงดันไฟสวิตชิ่งที่เพิ่มขึ้นอย่างรวดเร็วและปรับปรุงความเสถียรของอินเวอร์เตอร์ | ไม่มีการปรับให้เหมาะสมสำหรับการลดแรงดันไฟกระชาก |
| ความน่าเชื่อถือทางกล | ขั้วต่อและขายึดสเตนเลสสตีลให้ความต้านทานแรงสั่นสะเทือนที่ดีเยี่ยมสำหรับอุปกรณ์อุตสาหกรรมที่ใช้งานหนัก | โครงสร้างมาตรฐานสำหรับใช้งานไฟฟ้าทั่วไป |
| การใช้งานทั่วไป | ลิฟต์ เครน โรงรีด ระบบเซอร์โว เครื่องฉีดพลาสติก สายพานลำเลียง | อุปกรณ์อิเล็กทรอนิกส์ทั่วไป เครื่องจ่ายไฟ วงจรไฟส่องสว่าง และระบบควบคุมทางอุตสาหกรรม |
ตอบ: ตัวต้านทานเบรกแบบอินเวอร์เตอร์ได้รับการออกแบบมาเป็นพิเศษเพื่อดูดซับพลังงานที่สร้างใหม่ที่เกิดขึ้นระหว่างการชะลอความเร็วของมอเตอร์ ต่างจากตัวต้านทานกำลังมาตรฐานตรงที่ทำงานภายใต้สภาวะพัลส์พลังงานสูงในระยะเวลาสั้น และได้รับการปรับให้เหมาะสมสำหรับการเบรกเป็นระยะ ๆ แทนที่จะกระจายพลังงานอย่างต่อเนื่อง
ตอบ: ค่าความต้านทานควรเป็นไปตามข้อกำหนดที่แนะนำของผู้ผลิตอินเวอร์เตอร์ ในขณะที่ควรเลือกพิกัดกำลังตามความถี่ในการเบรก เวลาเบรก รอบการทำงาน และกำลังมอเตอร์ หากคุณไม่แน่ใจ ทีมวิศวกรของ DUFEW สามารถแนะนำรุ่นที่เหมาะสมตามการใช้งานของคุณได้
ตอบ: โดยทั่วไปแล้วไม่แนะนำ. อินเวอร์เตอร์ที่แตกต่างกันอาจมีแรงดันไฟฟ้าในการเบรกและลำดับการทำงานที่แตกต่างกัน การใช้ตัวต้านทานร่วมกันอาจส่งผลให้การทำงานไม่เสถียรหรือประสิทธิภาพการเบรกไม่เพียงพอ หากจำเป็นต้องใช้ตัวต้านทานร่วม ต้องคำนวณทั้งค่าความต้านทานและพิกัดกำลังอย่างระมัดระวัง
ก. ใช่. เราให้บริการการผลิตแบบ OEM และ ODM รวมถึงค่าความต้านทานที่กำหนดเอง อัตรากำลัง ขนาด รูปแบบขั้วต่อ ขายึด และโซลูชันที่สมบูรณ์ตามแบบของลูกค้าหรือข้อกำหนดทางเทคนิค
ตอบ: ได้รับการออกแบบมาเพื่อการใช้งานเบรก VFD มาตรฐาน โดยที่ความสามารถในการโอเวอร์โหลดสูงและการกระจายความร้อนที่มีประสิทธิภาพเป็นข้อกำหนดหลัก กตัวต้านทานลูกฟูกแบบไม่เหนี่ยวนำแนะนำสำหรับวงจร PWM ความถี่สูง ระบบกักเก็บพลังงาน และการใช้งานที่การเหนี่ยวนำต่ำมากเป็นสิ่งสำคัญ
ตอบ: ตัวต้านทานเบรกแบบอินเวอร์เตอร์ใช้กันอย่างแพร่หลายในลิฟต์ เครน รอก โรงงานรีด เครื่องฉีดพลาสติก สายพานลำเลียง เครื่องจักรสิ่งทอ สายการผลิตอัตโนมัติ ระบบขับเคลื่อนเซอร์โว และอุปกรณ์พลังงานหมุนเวียน
DUFEW ให้คุณภาพสูงตัวต้านทานแบบลูกฟูกแบบอินเวอร์เตอร์สำหรับระบบอัตโนมัติทางอุตสาหกรรม พลังงานหมุนเวียน และการใช้งานมอเตอร์ขับเคลื่อนทั่วโลก ไม่ว่าคุณจะต้องการผลิตภัณฑ์มาตรฐานหรือโซลูชันที่ปรับแต่งตามความต้องการ ทีมวิศวกรของเราพร้อมที่จะสนับสนุนโครงการของคุณด้วยคำแนะนำอย่างมืออาชีพและการผลิตที่รวดเร็ว
- การผลิต OEM และ ODM
- ค่าความต้านทานที่กำหนดเอง
- อัตรากำลังแบบกำหนดเอง (50W--10kW)
- ขนาดที่กำหนดเองและตัวเลือกการติดตั้ง
- การสนับสนุนการคัดเลือกทางเทคนิค
- การผลิตจำนวนมากที่มั่นคง
- จัดส่งทั่วโลกอย่างรวดเร็ว
ติดต่อ DUFEW วันนี้เพื่อหารือเกี่ยวกับการสมัครของคุณหรือขอใบเสนอราคาที่แข่งขันได้
