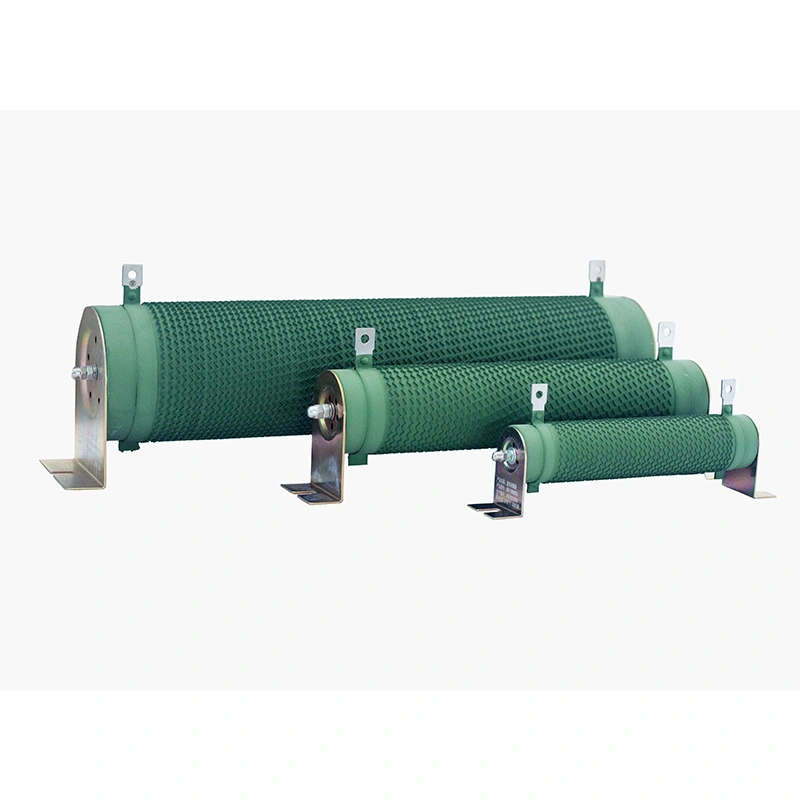

ตัวต้านทานแบบลูกฟูกแบบไม่เหนี่ยวนำซีรีส์ DUFEW CRR เป็นตัวต้านทานการกระจายพลังงานแบบพาสซีฟกำลังสูงที่ได้รับการปรับแต่งเป็นพิเศษสำหรับวงจรพัลส์ความถี่กลางและความถี่สูง โดดเด่นด้วยโครงสร้างการพันขดลวดแบบไม่เหนี่ยวนำด้วยริบบิ้นลูกฟูกแนวตั้งที่เป็นเอกลักษณ์ โดยให้พิกัดกำลังตั้งแต่ 50W ถึง 10kW ค่าความต้านทานตั้งแต่ 0.01Ω ถึง 1kΩ ตัวเลือกความทนทานต่อความต้านทานสามตัวเลือก และแรงดันไฟฟ้าในการทำงานสูงสุดที่ 1200V
ออกแบบมาให้มีความสามารถโอเวอร์โหลดพัลส์ที่ยอดเยี่ยมและประสิทธิภาพเชิงความร้อนที่เสถียร มีการใช้กันอย่างแพร่หลายในการกระจายพลังงาน การตรวจจับกระแสไฟฟ้า การเบรก การระงับไฟกระชาก และการทดสอบโหลดในระบบพลังงานหมุนเวียน ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์ทดสอบในห้องปฏิบัติการทั่วโลก
| รหัสรุ่น | ความหมาย | คำอธิบาย |
| ซีอาร์อาร์ | ชุด | ตัวต้านทานลูกฟูกแบบไม่เหนี่ยวนำ |
| 2500W | กำลังไฟพิกัด | 2500W |
| 54.4ร | จัดอันดับความต้านทาน | 54.4Ω |
| J | ความอดทน | J = ±5% (ทางเลือก: K = ±10%, H = ±3%) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ช่วงพลังงาน | 50W–10kW |
| แรงดันไฟฟ้าที่ใช้งาน | ≤1200V |
| ช่วงต้านทาน | 0.01Ω–1kΩ |
| ความอดทน | ±3% / ±5% / ±10% |
| ระดับการป้องกัน | ไอพี00 |
| ค่าสัมประสิทธิ์อุณหภูมิ (TCR) | ≤300 ppm/°C |
| คะแนนสารหน่วงไฟ | UL94V-2 |
| มาตรฐานการปฏิบัติตาม | กิกะไบต์/ที 5792 |
ผลิตจากเซรามิกฉนวนอลูมินาสูงชิ้นเดียว แกนกลวงมีช่องอากาศหมุนเวียนภายในเพื่อการกระจายความร้อนที่มีประสิทธิภาพ ให้ความต้านทานการสั่นสะเทือนที่ดีเยี่ยมและรักษาประสิทธิภาพของฉนวนที่มั่นคงที่อุณหภูมิสูงถึง 350°C โครงสร้างเซรามิกทนทานต่อการหมุนเวียนของอุณหภูมิสูงและต่ำซ้ำๆ โดยไม่แตกร้าว
ริบบอนอัลลอยด์แบบแบนได้รับการประทับตราอย่างแม่นยำลงในโปรไฟล์ลูกฟูกอย่างต่อเนื่อง โดยให้ค่าสัมประสิทธิ์ความต้านทานอุณหภูมิต่ำเป็นพิเศษ (TCR) มีวัสดุโลหะผสมสองชนิดให้เลือกเพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน: นิกเกิล-โครเมียม (Ni-Cr) สำหรับการเบรกกำลังสูงและการกระจายพลังงานอย่างต่อเนื่อง และ Constantan สำหรับวงจรการตรวจจับกระแสไฟฟ้าต่ำที่มีความแม่นยำ
แคลมป์ปลาย เสาขั้วต่อ และขายึดผลิตจากสเตนเลสสตีลแบบหนาพร้อมผิวเคลือบป้องกันการกัดกร่อน ชุดประกอบผ่านการทดสอบการดึงขั้วต่อ 45N โดยไม่คลาย ให้ความต้านทานความร้อนจากการบัดกรีได้ดีเยี่ยม และลดความร้อนจากการสัมผัสที่เกิดจากออกซิเดชัน
การใช้เทคนิคการพันขดลวดแบบไม่เหนี่ยวนำแบบย้อนกลับด้วยลวดคู่ โดยทั่วไปจะสามารถควบคุมค่าความเหนี่ยวนำอนุกรม (ESL) ที่เทียบเท่าได้ต่ำกว่า 10nH ทำให้ตัวต้านทานเหมาะสำหรับวงจรสวิตชิ่งความถี่สูงที่ทำงานที่ความถี่สูงถึง 100kHz
● ตัวเหนี่ยวนำต่ำมาก – โครงสร้างลูกฟูกรวมกับขดลวดแบบไม่เหนี่ยวนำแบบย้อนกลับช่วยลดการเหนี่ยวนำในตัวเองได้อย่างมีประสิทธิภาพ ยับยั้งการสั่นความถี่สูงและการเพิ่มแรงดันไฟฟ้า และปกป้องอุปกรณ์เซมิคอนดักเตอร์กำลัง
●การกระจายความร้อนได้ดีเยี่ยม – การออกแบบลูกฟูกแนวตั้งช่วยเพิ่มพื้นที่ผิวการทำความเย็น ในขณะที่แกนเซรามิกให้การนำความร้อนที่มีประสิทธิภาพ ช่วยให้มีความหนาแน่นของพลังงานสูงขึ้นและลดอุณหภูมิที่เพิ่มขึ้น
●ความสามารถในการโอเวอร์โหลดที่โดดเด่น – ทนทานต่อกำลังไฟพิกัด 10× เป็นเวลา 5 วินาทีโดยไม่มีความเสียหายที่มองเห็นได้ ทำให้เหมาะสำหรับการเบรกและการดูดซับไฟกระชาก
●อายุการใช้งานยาวนาน – อายุการใช้งานโหลดแบบวงจรเกิน 9,000 ชั่วโมง (คายประจุ 10 วินาที / ช่วงเวลา 90 วินาที) พร้อมการเคลือบที่ต้านทานการเสื่อมสภาพและแกนเซรามิกที่ปราศจากการเสียรูป
●เป็นมิตรกับสิ่งแวดล้อม – สารเคลือบที่เป็นมิตรกับสิ่งแวดล้อมแบบอนินทรีย์ไม่ก่อให้เกิดควัน ไม่มีก๊าซพิษ และเป็นไปตามข้อกำหนดด้านความปลอดภัย RoHS และ UL
●การปรับแต่งที่ยืดหยุ่น – ค่าความต้านทาน อัตรากำลัง ขนาด การวางแนวขั้วต่อ และขายึด ทั้งหมดนี้สามารถปรับแต่งได้ตามแบบหรือข้อกำหนดเฉพาะ
ตัวแปลงกักเก็บพลังงาน อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ ระบบควบคุมระดับเสียงของกังหันลม โหลดทดสอบอายุของแบตเตอรี่ ตัวต้านทานการชาร์จล่วงหน้าและคายประจุการชาร์จเร็ว DC
ไดรฟ์ความถี่แปรผันความถี่ปานกลางและสูง การเบรกแบบสร้างใหม่ไดรฟ์เซอร์โว เครนพอร์ต ลิฟต์ โรงรีด เครื่องวาดลวดและอุปกรณ์สิ่งทอ ระบบกระจายพลังงาน
แบตเตอรีโหลดกำลังความถี่สูง แท่นทดสอบสัญญาณพัลส์ ระบบอายุของแหล่งจ่ายไฟ การตรวจจับกระแสที่แม่นยำ ตัวต้านทานลดขนาดและตัวต้านทานแดมป์
เครื่องจักร EDM แบบใช้ลวด CNC, อุปกรณ์เชื่อมอาร์ก, ระบบยกเวทีและระบบไฟส่องสว่าง, เครื่องหมุนเหวี่ยง, เครื่องจักรผลิตกระดาษ และเครื่องรีเคลมแบบเรียงซ้อน
การจำกัดกระแสความถี่สูง ตัวต้านทานสตาร์ทมอเตอร์ การดูดซับพลังงานไฟกระชากของตู้แรงดันปานกลาง
DUFEW เชี่ยวชาญในการวิจัยและพัฒนาและการผลิตชิ้นส่วนอิเล็กทรอนิกส์กำลัง โดยนำเสนอผลิตภัณฑ์ที่เชื่อถือได้และโซลูชันครบวงจรสำหรับผู้ใช้ในอุตสาหกรรม ผู้จัดจำหน่าย และลูกค้า OEM
เรานำเสนอผลิตภัณฑ์กำลังอิเล็กทรอนิกส์ครบวงจร รวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ หม้อแปลง ตัวกรอง และระบบโหลดแบงก์ โดยจัดหาแหล่งครบวงจรสำหรับความต้องการใช้งานที่หลากหลาย
กระบวนการผลิตที่เข้มงวด สายการผลิตที่ทันสมัย และการควบคุมคุณภาพอย่างเข้มงวด ช่วยให้มั่นใจได้ถึงประสิทธิภาพของผลิตภัณฑ์ที่สม่ำเสมอ อายุการใช้งานที่ยาวนาน และการทำงานที่เชื่อถือได้
ค่าความต้านทานที่ปรับแต่งได้ อัตรากำลัง ขนาด การกำหนดค่าขั้วต่อ และตัวเลือกการติดตั้ง มีให้เลือกใช้เพื่อให้ตรงตามข้อกำหนดทางเทคนิคเฉพาะของคุณ
การจัดการการผลิตที่มีประสิทธิภาพและการสนับสนุนทางเทคนิคที่ตอบสนองช่วยลดเวลาในการผลิตและให้ความช่วยเหลือที่เชื่อถือได้ตั้งแต่การเลือกผลิตภัณฑ์ไปจนถึงบริการหลังการขาย
| ลักษณะเฉพาะ | เงื่อนไขการทดสอบ | ผลงาน |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 2500VAC / 50Hz / 60 วินาที | กระแสไฟรั่ว ≤10mA |
| ความต้านทานของฉนวน | 1,000VDC | ≥100MΩ |
| โอเวอร์โหลดระยะสั้น | กำลังพิกัด 10× เป็นเวลา 5 วินาที | ไม่มีความเสียหายที่มองเห็นได้ |
| อายุการใช้งานยาวนาน | การทำงานแบบวนรอบ (เปิด 10 วินาที / ปิด 90 วินาที) | 9,000 ชม |
| ความร้อนชื้นในสภาวะคงตัว | 40°C ±2°C, 90–95% RH, 100 ชม | ∆R ≤ ±(1%R + 0.05Ω) |
| การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว | -55°C / 55°C / 155°C ครั้งละ 15 นาที 5 รอบ | ∆R ≤ ±(2%R + 0.05Ω) |
| ทนความร้อน | 350°C / 2 ชม | ไม่มีการเปลี่ยนสีหรือความเสียหายที่ชัดเจน |
| ค่าสัมประสิทธิ์อุณหภูมิ | ความต้านทานโหลดพิกัดเทียบกับความต้านทานคงที่ | <300 ppm/°C |
| ความต้านทานเปลวไฟ | กำลังไฟพิกัด 10× เป็นเวลา 5 นาที | แดงร้อนโดยไม่ต้องเปิดไฟ |
| ลักษณะเฉพาะ | เงื่อนไขการทดสอบ | ผลงาน |
| ความแข็งแกร่งของเทอร์มินัล | 45N / 30 วินาที | ไม่มีการหลวมหรือความเสียหายที่มองเห็นได้ |
| ความต้านทานการสั่นสะเทือน | 5–200Hz, 1g, 98m/s² | ไม่มีความเสียหายต่อโครงสร้างที่มองเห็นได้ |
| ความต้านทานต่อความร้อนจากการบัดกรี | ขั้วต่อแช่อยู่ในบัดกรีที่อุณหภูมิ 350 ± 5°C เป็นเวลา 3 วินาที | ∆R ≤ ±(1%R + 0.05Ω) |
| ความสามารถในการบัดกรี | ขั้วต่อแช่อยู่ในบัดกรีที่อุณหภูมิ 235 ± 5°C เป็นเวลา 5 วินาที | ความครอบคลุมของการบัดกรี ≥95% |
| รายการเปรียบเทียบ | ตัวต้านทานลูกฟูกแบบไม่เหนี่ยวนำ | ตัวต้านทานแบบธรรมดา (ฟิล์มคาร์บอน / ฟิล์มโลหะ / ลวดพันมาตรฐาน) |
| วัตถุประสงค์การออกแบบ | ปรับให้เหมาะสมสำหรับพัลส์ความถี่สูง การเบรก VFD และการกระจายพลังงานที่สร้างใหม่ | ออกแบบมาสำหรับการใช้งานทั่วไปที่มีสัญญาณต่ำและใช้พลังงานคงที่ |
| การปราบปรามการเหนี่ยวนำปรสิต | การม้วนกระดาษลูกฟูกแบบ Reverse Interleaved ช่วยลดความเหนี่ยวนำให้เหลือน้อยกว่าหนึ่งในสิบของประเภทลวดพันแบบธรรมดา | ไม่มีการปราบปรามการเหนี่ยวนำที่ใช้งานอยู่ การออกแบบลวดพันแบบมาตรฐานมีความเหนี่ยวนำปรสิตสูง |
| การตอบสนองของชีพจร | การตอบสนองของพัลส์ที่รวดเร็วโดยมีแรงดันไฟฟ้าหางน้อยที่สุด | การจัดเก็บพลังงานอุปนัยและแรงดันไฟฟ้าที่สังเกตได้ชัดเจน |
| การปราบปรามฮาร์มอนิกและขัดขวาง | ลดการรบกวนฮาร์มอนิกและแรงดันไฟกระชากได้อย่างมาก | ความเหนี่ยวนำสูงสามารถขยายเดือยของพัลส์และการบิดเบือนสัญญาณได้ |
| การปั่นจักรยานด้วยความร้อนและการสูงวัย | การกระจายความเครียดจากความร้อนสม่ำเสมอ ความต้านทานดริฟท์ ≤1% ภายใต้การปั่นจักรยานระยะยาว | ฟิล์มลอกและความต้านทานหลุดลอยมากเกินไปภายใต้การหมุนเวียนของความร้อนบ่อยครั้ง |
คำถามที่ 1: การออกแบบที่ไม่เหนี่ยวนำส่งผลต่อพิกัดกำลังหรือความแม่นยำของความต้านทานหรือไม่
ตอบ: ไม่ วิธีการพันขดลวดแบบไม่เหนี่ยวนำจะเปลี่ยนเฉพาะการกระจายสนามแม่เหล็กของเส้นทางกระแสไฟฟ้าเท่านั้น ไม่ส่งผลเสียต่อความต้านทาน ความสามารถในการกระจายความร้อน หรือความจุพลังงานของริบบิ้นโลหะผสม ความทนทานต่อความต้านทานและค่าสัมประสิทธิ์อุณหภูมิยังคงเหมือนเดิมกับรุ่นมาตรฐาน
คำถามที่ 2: ฉันจะทราบได้อย่างไรว่าจำเป็นต้องใช้เวอร์ชันที่ไม่ใช่อุปนัยหรือไม่
ตอบ: หากวงจรของคุณใช้การควบคุม PWM ความถี่สูง การสลับ IGBT อย่างรวดเร็ว หรือประสบปัญหาเสียงเรียกเข้าแรงดันไฟเกินและการบิดเบือนรูปคลื่น แนะนำให้ใช้เวอร์ชันที่ไม่เหนี่ยวนำ สำหรับการใช้งานเบรกทั่วไปที่ 50/60Hz ตัวต้านทานแบบลูกฟูกมาตรฐานมักจะเพียงพอแล้ว
คำถามที่ 3: สามารถปรับแต่งค่าความต้านทานหรือขนาดพิเศษได้หรือไม่
ก. ใช่. DUFEW ให้การปรับแต่งเต็มรูปแบบ รวมถึงค่าความต้านทานที่มากกว่า 0.01Ω–1kΩ อัตรากำลัง ความยาวและเส้นผ่านศูนย์กลางของท่อเซรามิก ตำแหน่งขั้วต่อ และการกำหนดค่าขายึด สามารถผลิตตัวอย่างได้อย่างรวดเร็วตามแบบหรือข้อกำหนด
คำถามที่ 4: ควรทำอย่างไรหากความต้านทานดริฟท์เกินช่วงพิกัดความเผื่อหลังจากการใช้งานในระยะยาว?
ตอบ: การออกซิเดชันที่อุณหภูมิสูงเป็นเวลานาน ความชื้นสูง และการโอเวอร์โหลดบ่อยครั้งอาจทำให้ริบบิ้นโลหะผสมเสียหายได้ หากความต้านทานของฉนวนต่ำกว่า 100MΩ แนะนำให้เปลี่ยนใหม่ การปรับปรุงการระบายอากาศของตู้และการเลือกตัวต้านทานที่มีกำลังไฟเพียงพอสามารถยืดอายุการใช้งานได้อย่างมาก
