เรานำเสนอกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งรวมถึงตัวต้านทาน หน่วยเบรก เครื่องปฏิกรณ์ ตัวกรองกำลัง และหม้อแปลง พร้อมตัวเลือกการปรับแต่งเต็มรูปแบบเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย

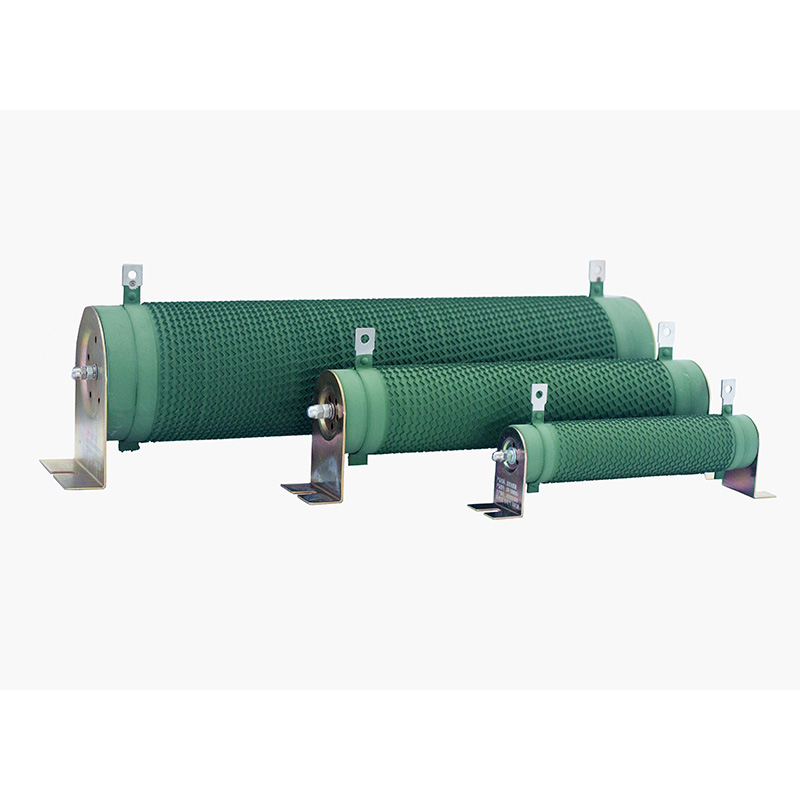

ตัวต้านทานแบบท่อ DUFEW เป็นส่วนประกอบแบบลวดพันกำลังสูงที่สร้างด้วยโครงสร้างท่อเซรามิกที่เป็นฉนวนไฟฟ้าและการถ่ายเทความร้อนที่มีประสิทธิภาพ ลวดต้านทานที่ทำจากโลหะผสมนิกเกิล-โครเมียม (Ni-Cr), แมงกานิน หรือคอนสแตนตันถูกพันรอบแกนเซรามิกอย่างแม่นยำเพื่อให้ได้ความต้านทานที่มั่นคง ความสามารถในการรับน้ำหนักเกินที่แข็งแกร่ง และประสิทธิภาพการระบายความร้อนที่สม่ำเสมอ
การออกแบบท่อเซรามิกช่วยเพิ่มความหนาแน่นของพลังงานและประสิทธิภาพการทำความเย็นโดยการถ่ายเทความร้อนผ่านโครงสร้างแกนภายใน หลังจากขดลวด ตัวต้านทานจะถูกเคลือบด้วยชั้นฉนวนทนไฟที่อุณหภูมิสูง เพื่อปกป้องลวดต้านทานจากการเกิดออกซิเดชัน ความชื้น และอิทธิพลของสิ่งแวดล้อม ช่วยรักษาการทำงานที่มั่นคงในสภาวะทางอุตสาหกรรม
เหมาะสำหรับการใช้งานด้านพลังงานในอุตสาหกรรม ตัวต้านทานนี้มักใช้ในระบบเบรก VFD วงจรสตาร์ทมอเตอร์ อุปกรณ์ทดสอบโหลด เครื่องเชื่อม และระบบไฟฟ้าอื่นๆ ที่ต้องการการควบคุมการกระจายพลังงานและประสิทธิภาพการระบายความร้อนที่เชื่อถือได้
ตัวต้านทานจะแปลงพลังงานไฟฟ้าเป็นความร้อนผ่านลวดโลหะผสมต้านทานที่พันรอบท่อเซรามิก แกนเซรามิกเป็นฉนวนในขณะที่ช่วยถ่ายเทความร้อนไปยังสภาพแวดล้อมโดยรอบเพื่อการควบคุมอุณหภูมิที่มีประสิทธิภาพ
ด้วยประสิทธิภาพที่มั่นคงภายใต้กระแสไฟสูง โอเวอร์โหลดในระยะเวลาสั้นๆ และสภาวะการสลับซ้ำๆ จึงเหมาะสำหรับการเบรกแบบไดนามิก การสตาร์ทมอเตอร์ การจำกัดกระแส การจำลองโหลด แรงดันไฟฟ้าตก และการใช้งานด้านการใช้พลังงาน
| รหัสรุ่น | ความหมาย | คำอธิบาย |
|---|---|---|
| ซีอาร์อาร์ | ซีรี่ส์ผลิตภัณฑ์ | ตัวต้านทานแบบท่อ |
| 2500W | กำลังไฟพิกัด | 2500 วัตต์ |
| 54.4ร | จัดอันดับความต้านทาน | 54.4 โอห์ม |
| J | ความอดทน | J = ±5% (ทางเลือก: K = ±10%, H = ±3%) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ช่วงพลังงาน | 50W--10kW |
| แรงดันไฟฟ้าที่ใช้งาน | ≤1200V |
| ช่วงต้านทาน | 0.01Ω--1kΩ |
| ความอดทน | ±3%, ±5%, ±10% |
| ระดับการป้องกัน | ไอพี00 |
| ค่าสัมประสิทธิ์อุณหภูมิ (TCR) | ≤300 ppm/°C |
| คะแนนสารหน่วงไฟ | UL94V-2 |
| มาตรฐานการปฏิบัติตาม | กิกะไบต์/ที 5792 |
โครงสร้างขดลวดส่งผลโดยตรงต่อความสามารถในการกระจายความร้อน การเหนี่ยวนำ และความเหมาะสมในการใช้งานของตัวต้านทาน
ลวดต้านทานถูกพันในรูปแบบเกลียวธรรมดารอบๆ ท่อเซรามิก โครงสร้างนี้นำเสนอโซลูชันที่ง่ายและประหยัดสำหรับการใช้งานการกระจายพลังงานความถี่ต่ำ โดยที่การเหนี่ยวนำไม่ใช่ปัญหาสำคัญ
ลวดต้านทานถูกขึ้นรูปเป็นโปรไฟล์ลูกฟูกและติดตั้งในแนวตั้งบนท่อเซรามิก การออกแบบนี้เพิ่มพื้นที่ผิวทำความเย็นอย่างมีนัยสำคัญในขณะที่ลดการเหนี่ยวนำปรสิต ทำให้เหมาะสำหรับระบบเบรก VFD โหลดพัลส์ และการใช้งานที่ต้องการประสิทธิภาพการระบายความร้อนที่ดีขึ้น
ให้ค่าความต้านทานถาวร และเหมาะสำหรับการใช้งานอุตสาหกรรมมาตรฐานส่วนใหญ่ที่ต้องการการทำงานที่มั่นคงและไม่ต้องบำรุงรักษา
ความต้านทานสามารถปรับได้โดยใช้แคลมป์โลหะแบบเคลื่อนย้ายได้หรือกลไกการต๊าป ช่วยให้ตั้งค่าความต้านทานได้อย่างยืดหยุ่นสำหรับการทดสอบการทำงานของอุปกรณ์ การทดสอบ และการใช้งานโหลดแบบแปรผัน
มีให้เลือกหลายจุดเพื่อให้ค่าความต้านทานที่แตกต่างจากตัวต้านทานตัวเดียว ทำให้เหมาะสำหรับวงจรไฟฟ้าที่ซับซ้อนและการควบคุมโหลดแบบหลายขั้นตอน
ท่อผลิตจากเซรามิกฉนวนคุณภาพสูง ให้ความเป็นฉนวนที่ดีเยี่ยม การถ่ายเทความร้อนที่มีประสิทธิภาพ ความแข็งแรงเชิงกลสูง และทนทานต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันในระหว่างการดำเนินอุตสาหกรรมอย่างต่อเนื่อง
มีจำหน่ายในโลหะผสมนิกเกิล-โครเมียม (Ni-Cr) แมงกานิน และคอนสแตนตัน ลวดต้านทานมีคุณสมบัติทางไฟฟ้าที่มั่นคง ความสามารถในการรับน้ำหนักเกินได้ดีเยี่ยม และเสถียรภาพความต้านทานในระยะยาวภายใต้การหมุนเวียนด้วยความร้อนซ้ำๆ
การเคลือบฉนวนอนินทรีย์ที่เป็นมิตรต่อสิ่งแวดล้อมช่วยปกป้องลวดต้านทานต่อการเกิดออกซิเดชัน ความชื้น ฝุ่น และการกัดกร่อน ในขณะเดียวกันก็ให้ประสิทธิภาพการหน่วงไฟที่เชื่อถือได้ตามข้อกำหนด UL94V-2
หลอดเซรามิกทำหน้าที่เป็นทั้งตัวรองรับฉนวนและเป็นสื่อกระจายความร้อนที่มีประสิทธิภาพ ช่วยให้ตัวต้านทานสามารถส่งพิกัดพลังงานที่สูงขึ้นภายในพื้นที่ขนาดเล็ก ทำให้เหมาะสำหรับงานอุตสาหกรรมที่มีพื้นที่ติดตั้งจำกัด
การนำความร้อนสูงของท่อเซรามิกทำให้สามารถถ่ายเทความร้อนจากลวดต้านทานไปยังอากาศโดยรอบได้อย่างรวดเร็ว การม้วนกระดาษลูกฟูกแนวตั้งที่เป็นอุปกรณ์เสริมจะเพิ่มพื้นที่ผิวการทำความเย็น ปรับปรุงประสิทธิภาพการโหลดอย่างต่อเนื่อง และลดอุณหภูมิในการทำงาน
ผลิตจากวัสดุเซรามิกคุณภาพสูงและได้รับการปกป้องด้วยการเคลือบฉนวนอนินทรีย์ที่อุณหภูมิสูง ตัวต้านทานจึงสามารถทนต่ออุณหภูมิในการทำงานได้สูงถึง 350°C รุ่นเคลือบเคลือบแก้วมีจำหน่ายสำหรับการใช้งานที่ต้องการอุณหภูมิสูงถึง 375°C
ออกแบบมาสำหรับการใช้งานโหลดเกินกระแสสูงและในระยะเวลาสั้น ตัวต้านทานให้ความต้านทานที่ดีเยี่ยมต่อการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันและการโหลดพัลส์ซ้ำๆ เหมาะอย่างยิ่งสำหรับการสตาร์ทมอเตอร์ การเบรกแบบไดนามิก และการทดสอบโหลด
DUFEW นำเสนอตัวต้านทานแบบท่อแบบคงที่ ปรับได้ แบบหลายขั้ว ตัวเหนี่ยวนำต่ำ และออกแบบเป็นพิเศษ เพื่อตอบสนองความต้องการทางไฟฟ้าและเครื่องกลที่หลากหลายในอุตสาหกรรมต่างๆ
ตัวต้านทานสามารถมาพร้อมกับขายึดและการกำหนดค่าขั้วต่อได้หลากหลาย ช่วยให้ติดตั้งได้สะดวกในตู้ไฟฟ้า โหลดแบงค์ อุปกรณ์ทดสอบ และเครื่องจักรอุตสาหกรรม
ลวดโลหะผสมต้านทานระดับพรีเมียม โครงสร้างเซรามิกที่ทนทาน และสารเคลือบป้องกันออกซิเดชัน ช่วยให้มั่นใจได้ถึงค่าความต้านทานที่เสถียร ความเสถียรทางความร้อนที่ดีเยี่ยม และอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาวะการทำงานที่มีความต้องการสูง
ใช้กันอย่างแพร่หลายในเครื่องเชื่อม ตู้ควบคุมอุตสาหกรรม และระบบไฟฟ้าอัตโนมัติสำหรับการจำกัดกระแส การลดแรงดันไฟฟ้า และการกระจายพลังงาน
เหมาะสำหรับโหลดแบงค์ อุปกรณ์ทดสอบการเผาไหม้ ระบบคายประจุแบตเตอรี่ และการทดสอบอายุของแหล่งจ่ายไฟที่ต้องการการกระจายพลังงานที่เสถียร
ใช้ในระบบเบรก VFD กำลังขนาดเล็กและปานกลาง วงจรสตาร์ทมอเตอร์ ระบบขับเคลื่อนเซอร์โว และอุปกรณ์ส่งกำลังทางอุตสาหกรรมที่ต้องการการเบรกและการควบคุมโหลดที่เชื่อถือได้
ใช้ในอุปกรณ์วัดทางไฟฟ้า วงจรป้องกัน สวิตช์เกียร์ และแผงควบคุม เพื่อให้ความต้านทานมีความเสถียรและปรับปรุงความน่าเชื่อถือของวงจร
โซลูชันการเปลี่ยนทดแทนที่ดีเยี่ยมสำหรับการบำรุงรักษาอุปกรณ์อุตสาหกรรม การอัพเกรดเครื่องจักร และการผลิต OEM พร้อมการปรับแต่งที่ยืดหยุ่นสำหรับลูกค้าต่างประเทศ
| ลักษณะเฉพาะ | เงื่อนไขการทดสอบ | ผลงาน |
|---|---|---|
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 2500VAC / 50Hz / 60 วินาที | กระแสไฟรั่ว ≤10mA |
| ความต้านทานของฉนวน | 1,000VDC | ≥100MΩ |
| โอเวอร์โหลดระยะสั้น | กำลังไฟพิกัด 10 ×เป็นเวลา 5 วินาที | ไม่มีความเสียหายที่มองเห็นได้ |
| โหลดชีวิต | การทำงานแบบวนรอบ (เปิด 10 วินาที / ปิด 90 วินาที) | >9,000 ชั่วโมง |
| ทนความร้อนชื้น | 40°C ±2°C, 90--95% RH, 100 ชั่วโมง | ∆R ≤ ±(1%R + 0.05Ω) |
| การปั่นจักรยานด้วยอุณหภูมิที่รวดเร็ว | -55°C / 55°C / 155°C ครั้งละ 15 นาที 5 รอบ | ∆R ≤ ±(2%R + 0.05Ω) |
| ทนความร้อน | 350°C เป็นเวลา 2 ชั่วโมง | ไม่มีการเปลี่ยนสีหรือความเสียหายที่มองเห็นได้ |
| ค่าสัมประสิทธิ์อุณหภูมิ (TCR) | โหลดพิกัดเทียบกับความต้านทานเริ่มต้น | <300 ppm/°C |
| ความต้านทานเปลวไฟ | กำลังไฟพิกัด 10 × เป็นเวลา 5 นาที | เรืองแสงสีแดงโดยไม่มีเปลวไฟ |
| ลักษณะเฉพาะ | เงื่อนไขการทดสอบ | ผลงาน |
|---|---|---|
| ความแข็งแกร่งของเทอร์มินัล | 45N / 30 วินาที | ไม่มีการคลายตัวหรือความเสียหายที่มองเห็นได้ |
| ความต้านทานการสั่นสะเทือน | 5--200Hz, 1g, 98m/s² | ไม่มีความเสียหายทางโครงสร้างที่มองเห็นได้ |
| ความต้านทานต่อความร้อนจากการบัดกรี | เทอร์มินัลแช่อยู่ในอุณหภูมิ 350 ± 5 ° C บัดกรีเป็นเวลา 3 วินาที | ∆R ≤ ±(1%R + 0.05Ω) |
| ความสามารถในการบัดกรี | ขั้วต่อแช่อยู่ในอุณหภูมิ 235 ± 5°C บัดกรีเป็นเวลา 5 วินาที | ความครอบคลุมของบัดกรี ≥95% |
หมายเหตุ: ข้อมูลประสิทธิภาพทั้งหมดวัดภายใต้สภาวะห้องปฏิบัติการมาตรฐานตาม GB/T 5792 ประสิทธิภาพจริงอาจแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการติดตั้ง อุณหภูมิโดยรอบ และรอบการทำงาน
| รายการเปรียบเทียบ | DUFEW ตัวต้านทานแบบท่อ | ตัวต้านทานกระแสไฟแบบไม่ใช่ท่อแบบธรรมดา |
|---|---|---|
| โครงสร้างหลัก | ท่อเซรามิกความแข็งแรงสูงทำหน้าที่เป็นทั้งส่วนรองรับฉนวนและตัวกลางกระจายความร้อน | โครงสร้างรองรับส่วนใหญ่เป็นแบบกลไก โดยมีความสามารถในการกระจายความร้อนค่อนข้างจำกัด |
| ความหนาแน่นของพลังงาน | กำลังขับที่สูงขึ้นภายในพื้นที่การติดตั้งเดียวกันเนื่องจากการนำความร้อนที่มีประสิทธิภาพ | ความหนาแน่นของพลังงานลดลงเนื่องจากข้อจำกัดด้านโครงสร้างและการระบายความร้อน |
| การกระจายความร้อน | ท่อเซรามิกให้การถ่ายเทความร้อนอย่างรวดเร็ว ขดลวดลูกฟูกเสริมช่วยเพิ่มประสิทธิภาพการระบายความร้อนให้ดียิ่งขึ้น | การกระจายความร้อนขึ้นอยู่กับพื้นที่ผิวเป็นหลัก และโดยทั่วไปจะมีประสิทธิภาพน้อยกว่า |
| ตัวเลือกการกำหนดค่า | มีจำหน่ายในเวอร์ชันคงที่ ปรับได้ หลายขั้วต่อ และมีความเหนี่ยวนำต่ำ | การออกแบบที่มีความต้านทานคงที่เป็นส่วนใหญ่พร้อมความยืดหยุ่นในการกำหนดค่าที่จำกัด |
| ความแข็งแรงทางกล | โครงสร้างเซรามิกอลูมินาผนังหนาให้ความต้านทานแรงกระแทกที่ดีเยี่ยมและความเสถียรของโครงสร้างในระยะยาว | โครงสร้างเซรามิกหรือฟิล์มบางมีความเสี่ยงต่อการแตกร้าวหรือความเสียหายระหว่างการขนส่งและการติดตั้ง |
| การซ่อมบำรุง | พื้นผิวทรงกระบอกเรียบลดการสะสมของฝุ่นและช่วยให้การทำความสะอาดตามปกติง่ายขึ้น | พื้นผิวที่ไม่สม่ำเสมอสามารถสะสมฝุ่นได้ง่ายขึ้น โดยต้องทำความสะอาดบ่อยขึ้น |
| การใช้งานทั่วไป | การเบรกแบบไดนามิก การสตาร์ทมอเตอร์ โหลดแบงค์ อุปกรณ์ทดสอบ ระบบอัตโนมัติทางอุตสาหกรรม เครื่องเชื่อม | วงจรอิเล็กทรอนิกส์วัตถุประสงค์ทั่วไปและการประยุกต์ใช้การกระจายพลังงานแบบทั่วไป |
DUFEW เชี่ยวชาญในการออกแบบและการผลิตตัวต้านทานกำลังทางอุตสาหกรรมและส่วนประกอบอิเล็กทรอนิกส์กำลัง โดยนำเสนอผลิตภัณฑ์ที่เชื่อถือได้สำหรับ OEM ผู้จัดจำหน่าย และผู้ใช้ในอุตสาหกรรมทั่วโลก
กลุ่มผลิตภัณฑ์ของเราประกอบด้วยตัวต้านทานแบบท่อ ตัวต้านทานแบบลูกฟูก ตัวต้านทานแบบอะลูมิเนียม แบงค์ตัวต้านทานเบรก เครื่องปฏิกรณ์ หน่วยเบรก หม้อแปลง ตัวกรอง และระบบทดสอบโหลด
ผลิตภัณฑ์ทุกชิ้นผลิตภายใต้กระบวนการผลิตที่ได้มาตรฐาน และผ่านการทดสอบทางไฟฟ้าและทางกลอย่างครอบคลุมก่อนจัดส่ง เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและคุณภาพที่สม่ำเสมอ
เราจัดเตรียมค่าความต้านทานที่ปรับแต่ง อัตรากำลัง ขนาด ประเภทขั้วต่อ โครงสร้างขดลวด และโซลูชันการติดตั้งตามแบบของลูกค้าหรือข้อกำหนดการใช้งาน
ด้วยโรงงานผลิตที่ทันสมัยและทีมวิศวกรที่มีประสบการณ์ DUFEW มอบกำลังการผลิตที่มั่นคง ระยะเวลาดำเนินการที่รวดเร็ว และการสนับสนุนด้านเทคนิคอย่างมืออาชีพตลอดโครงการของคุณ
ตอบ: ตัวต้านทานแบบท่อเป็นตัวต้านทานแบบลวดพันชนิดหนึ่งที่ใช้หลอดเซรามิกเป็นแกนฉนวน เมื่อเปรียบเทียบกับการออกแบบแบบแบนหรือแบบแผ่น โครงสร้างแบบท่อให้การกระจายความร้อนที่ดีกว่า ความหนาแน่นของพลังงานที่สูงขึ้น ความแข็งแรงทางกลที่ดีขึ้น และความยืดหยุ่นที่มากขึ้นสำหรับการกำหนดค่าแบบปรับได้หรือแบบหลายเทอร์มินัล
ก. ใช่. DUFEW ให้บริการปรับแต่ง OEM และ ODM อย่างสมบูรณ์ รวมถึงค่าความต้านทาน อัตรากำลัง ขนาด วัสดุลวดต้านทาน ประเภทขั้วต่อ ขายึด โครงสร้างที่ปรับได้ และการกำหนดค่าขั้วต่อหลายขั้วตามแบบหรือข้อกำหนดการใช้งานของคุณ
ตอบ: รุ่นมาตรฐานมีโครงสร้างแบบเปิด IP00 และมีไว้สำหรับติดตั้งภายในตู้ไฟฟ้าหรืออุปกรณ์ สำหรับสภาพแวดล้อมการทำงานที่มีความชื้นสูงหรือรุนแรง เราขอแนะนำให้เลือกรุ่นที่เคลือบเคลือบแก้วหรือได้รับการปกป้องเป็นพิเศษ หรือใช้มาตรการป้องกันและความชื้นที่เหมาะสม
ตอบ: การเปลี่ยนใหม่ควรตรงกับค่าความต้านทานเดิม อัตรากำลัง แรงดันไฟฟ้าที่ใช้งาน และขนาดการติดตั้ง หากไม่มีรุ่นดั้งเดิม DUFEW สามารถแนะนำโซลูชันที่เทียบเท่าหรืออัปเกรดตามแอปพลิเคชันของคุณ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและเชื่อถือได้
ตอบ: รุ่นคงที่เหมาะอย่างยิ่งสำหรับอุปกรณ์ที่ต้องการความต้านทานที่มั่นคง ในขณะที่รุ่นที่ปรับได้นั้นเหมาะกว่าสำหรับการทดสอบการใช้งาน การทดสอบ การจำลองโหลด และการใช้งานที่ต้องมีการปรับความต้านทานระหว่างการทำงาน
ตอบ: มีการใช้กันอย่างแพร่หลายในมอเตอร์ไดรฟ์ ระบบเบรกแบบอินเวอร์เตอร์ อุปกรณ์เชื่อม โหลดแบงค์ อุปกรณ์ทดสอบกำลัง ระบบอัตโนมัติทางอุตสาหกรรม แผงควบคุมไฟฟ้า ระบบจำหน่ายแบตเตอรี่ อุปกรณ์พลังงานทดแทน ระบบรถไฟ และการใช้งานในอุตสาหกรรมหนักอื่นๆ
DUFEW ผลิตตัวต้านทานแบบท่อคุณภาพสูงสำหรับการควบคุมกำลังทางอุตสาหกรรม ระบบเบรก การทดสอบโหลด และการกระจายพลังงาน ไม่ว่าคุณจะต้องการผลิตภัณฑ์มาตรฐานหรือโซลูชันที่ปรับแต่งตามความต้องการ ทีมวิศวกรของเราก็พร้อมที่จะให้การสนับสนุนทางเทคนิคอย่างมืออาชีพและเสนอราคาที่รวดเร็ว
- การผลิต OEM และ ODM
- ค่าความต้านทานที่กำหนดเอง
- อัตรากำลังตั้งแต่ 50W ถึง 10kW
- การออกแบบที่ปรับได้และหลายเทอร์มินัล
- ขนาดที่กำหนดเองและโซลูชั่นการติดตั้ง
- การสนับสนุนการคัดเลือกทางวิศวกรรม
- การผลิตจำนวนมากที่มั่นคง
- จัดส่งทั่วโลก
ติดต่อ DUFEW วันนี้เพื่อหารือเกี่ยวกับข้อกำหนดในการสมัครของคุณ และรับใบเสนอราคาที่กำหนดเอง
