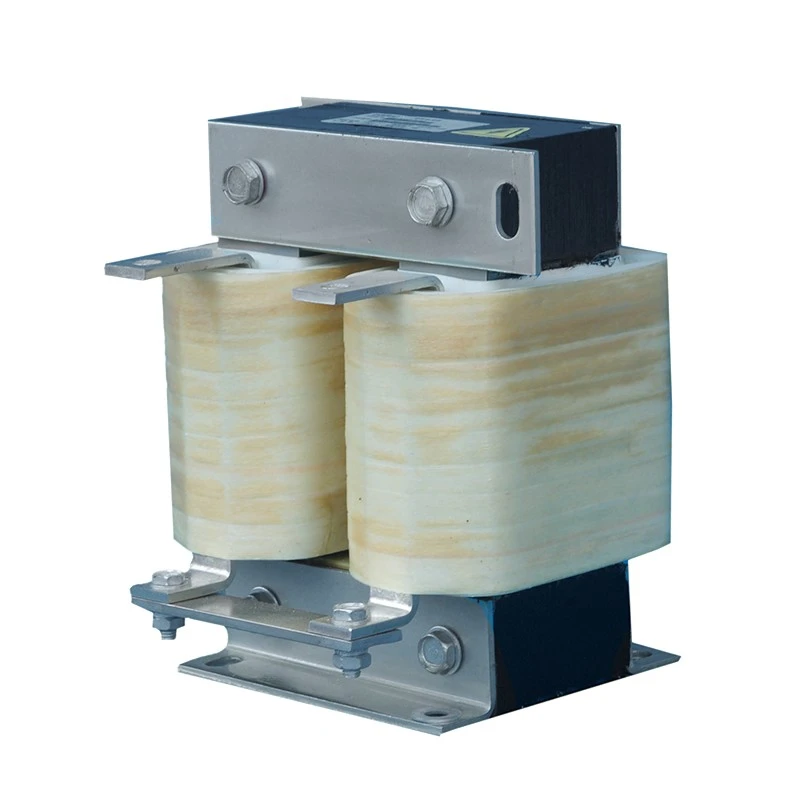

เครื่องปฏิกรณ์ DC Link

ในระบบ VFD และระบบการแปลงพลังงานกำลังสูง วงจรเรียงกระแสจะแปลงไฟ AC เป็นไฟ DC ก่อนที่จะจ่ายไฟให้กับส่วนอินเวอร์เตอร์ ในระหว่างกระบวนการแปลงนี้ กระแสไฟ DC บัสอาจมีส่วนประกอบระลอกคลื่นที่เกิดจากลักษณะการแก้ไข ความผันผวนของโหลด และการดำเนินการสร้างใหม่

เครื่องปฏิกรณ์ Dufew Electric DC Link ได้รับการติดตั้งแบบอนุกรมระหว่างส่วนวงจรเรียงกระแสและอินเวอร์เตอร์ของวงจรบัส DC ด้วยการกักเก็บพลังงานแบบเหนี่ยวนำ จึงทำให้การแปรผันของกระแสไฟฟ้าราบรื่น รักษาการไหลของกระแส DC อย่างต่อเนื่อง และลดความเครียดทางไฟฟ้าบนตัวเก็บประจุ DC และอุปกรณ์เซมิคอนดักเตอร์กำลัง

ต่างจากเครื่องปฏิกรณ์ AC ทั่วไปตรงที่ได้รับการออกแบบมาเป็นพิเศษสำหรับการทำงานของกระแส DC อย่างต่อเนื่อง โครงสร้างแม่เหล็กช่องว่างอากาศแบบแบ่งส่วนช่วยเพิ่มความต้านทานอคติ DC ลดความเสี่ยงจากความอิ่มตัวของแม่เหล็ก และรักษาประสิทธิภาพการเหนี่ยวนำที่เสถียรในระหว่างการดำเนินงานทางอุตสาหกรรมในระยะยาว

Dufew ใช้แกนเหล็กซิลิกอนรีดเย็นที่สูญเสียต่ำ ระบบฉนวนคลาส F กระบวนการม้วนที่แม่นยำ และเทคโนโลยีการเคลือบสูญญากาศเพื่อให้ได้ประสิทธิภาพการระบายความร้อน ความแข็งแรงของฉนวน และความเสถียรทางกลที่เชื่อถือได้

เครื่องปฏิกรณ์ DC Link ปรับปรุงความน่าเชื่อถือของระบบได้อย่างไร

1. ลดกระแส DC Ripple และปรับปรุงเสถียรภาพของบัส

ในระหว่างการแปลง AC-DC ความผันผวนของแรงดันไฟฟ้าจากวงจรเรียงกระแสสามารถแนะนำกระแสกระเพื่อมเข้าสู่บัส DC เครื่องปฏิกรณ์จะปรับรูปคลื่นของกระแส DC ให้เรียบ ลดส่วนประกอบของการกระเพื่อม และปรับปรุงเสถียรภาพอินพุตของอินเวอร์เตอร์ ในขณะเดียวกันก็ช่วยลดความเครียดบนตัวเก็บประจุบัส DC ซึ่งเป็นประโยชน์อย่างยิ่งสำหรับระบบขับเคลื่อนกำลังสูงที่ต้องการการจ่ายพลังงาน DC ที่เสถียร

2. รักษากระแสกระแสตรงอย่างต่อเนื่อง

ในการใช้งานที่มีโหลดผันผวนหรือสภาวะพลังงานไม่เสถียร การเต้นเป็นจังหวะของกระแสมากเกินไปอาจส่งผลต่อการทำงานของอินเวอร์เตอร์ ด้วยการลดความไม่ต่อเนื่องของกระแสและการรักษากระแสของวงจรเรียงกระแสที่ต่อเนื่องมากขึ้น เครื่องปฏิกรณ์จึงรองรับการสลับอินเวอร์เตอร์ที่เสถียร และช่วยลดสภาวะการทำงานที่ผิดปกติระหว่างการทำงานแบบไดนามิก

3. ปกป้องตัวเก็บประจุบัส DC และส่วนประกอบพลังงาน

กระแสกระเพื่อมสูงสามารถเร่งการเสื่อมสภาพของตัวเก็บประจุ DC และเพิ่มความเครียดจากความร้อนในส่วนประกอบด้านพลังงาน การออกแบบที่ได้รับการปรับปรุงให้เหมาะสมจะจำกัดการเต้นเป็นจังหวะในปัจจุบัน และลดความเค้นกระเพื่อมบนตัวเก็บประจุ ซึ่งช่วยปรับปรุงความน่าเชื่อถือของส่วนประกอบ DC บัส และยืดอายุการใช้งานของระบบขับเคลื่อนโดยรวม

4. ปรับปรุงประสิทธิภาพของตัวประกอบกำลังไฟฟ้าอินพุต

ด้วยการปรับคุณลักษณะกระแสตรงให้เรียบขึ้น เครื่องปฏิกรณ์สามารถปรับปรุงประสิทธิภาพทางไฟฟ้าของระบบคอนเวอร์เตอร์ได้ การบิดเบือนกระแสไฟฟ้าที่ลดลงส่งผลให้มีการใช้พลังงานดีขึ้น และปรับปรุงความเข้ากันได้กับระบบไฟฟ้ากำลังสูง

คุณสมบัติการออกแบบโครงสร้างหลัก

การออกแบบแกน Air-Gap แบบแบ่งส่วนเพื่อการต้านทาน DC Bias

กระแสไฟฟ้ากระแสตรงต่อเนื่องจะสร้างสนามแม่เหล็กทิศทางเดียวที่สามารถทำให้แกนแม่เหล็กแบบธรรมดาเข้าใกล้ความอิ่มตัวได้ Dufew ใช้โครงสร้างแกนช่องว่างอากาศแบบแบ่งส่วนเพื่อลดความเสี่ยงจากความอิ่มตัวของ DC ในขณะที่ยังคงรักษาความเหนี่ยวนำที่เสถียรและประสิทธิภาพการปรับให้เรียบของกระแสไฟฟ้าที่มีประสิทธิภาพ การออกแบบนี้รองรับการทำงานที่เชื่อถือได้ภายใต้โหลด DC ต่อเนื่อง

โครงสร้างขดลวดที่มีการสูญเสียต่ำ

โครงสร้างขดลวดได้รับการปรับให้เหมาะสมสำหรับการทำงานของ DC กระแสสูง ช่วยลดการสูญเสียความต้านทาน DC และการเพิ่มขึ้นของอุณหภูมิ ขณะเดียวกันก็รักษาประสิทธิภาพทางไฟฟ้าที่เสถียรและการจัดการความร้อนที่มีประสิทธิภาพ สำหรับการใช้งานที่มีกระแสไฟฟ้าสูง โครงสร้างขดลวดฟอยล์สามารถจัดไว้เพื่อลดขนาดโดยรวมและปรับปรุงการกระจายความร้อน

ระบบฉนวนเคลือบสุญญากาศ

กระบวนการเคลือบด้วยสุญญากาศช่วยเสริมความแข็งแกร่งให้กับระบบฉนวนและปรับปรุงความต้านทานต่อความชื้น ความแข็งแรงทางกล และความต้านทานการสั่นสะเทือน เมื่อรวมกับการออกแบบโครงสร้างที่ได้รับการปรับปรุงให้เหมาะสมแล้ว อุปกรณ์ดังกล่าวยังรองรับการทำงานที่เชื่อถือได้ในระยะยาว ในขณะที่ยังคงรักษาระดับการสั่นสะเทือนและเสียงรบกวนทางแม่เหล็กไฟฟ้าต่ำที่ ≤65dB ภายใต้เงื่อนไขการทดสอบมาตรฐาน

การใช้งานทั่วไป

เงื่อนไขการเลือกที่แนะนำ

แนะนำให้ใช้เครื่องปฏิกรณ์ DC Link เมื่อ:

ข้อมูลจำเพาะทางเทคนิค

คำอธิบายหมายเลขรุ่น

ตัวอย่าง: CDL-600-0600-EIDA

เครื่องปฏิกรณ์ DC Link กับเครื่องปฏิกรณ์ AC

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญในการผลิตส่วนประกอบอิเล็กทรอนิกส์กำลัง รวมถึงเครื่องปฏิกรณ์ ตัวต้านทานเบรก หม้อแปลง และโซลูชันไฟฟ้าที่ปรับแต่งตามความต้องการ

กระบวนการผลิตของ Dufew ครอบคลุมการประมวลผลแกนแม่เหล็ก การพันด้วยความแม่นยำ การทำให้มีสุญญากาศ การบ่มที่อุณหภูมิสูง และการทดสอบประสิทธิภาพทางไฟฟ้า แต่ละขั้นตอนได้รับการควบคุมเพื่อรักษาคุณลักษณะทางไฟฟ้าที่สม่ำเสมอและคุณภาพของผลิตภัณฑ์ที่เชื่อถือได้

การตรวจสอบคุณภาพครอบคลุมถึงความต้านทานของฉนวน แรงดันไฟฟ้า ความเหนี่ยวนำ อุณหภูมิที่เพิ่มขึ้น และรูปลักษณ์ภายนอก การทดสอบเหล่านี้จะตรวจสอบประสิทธิภาพทางไฟฟ้าของเครื่องปฏิกรณ์ ความน่าเชื่อถือของฉนวน คุณลักษณะทางความร้อน และคุณภาพการผลิตโดยรวม

สำหรับข้อกำหนดของโครงการที่แตกต่างกัน Dufew ให้บริการการผลิตแบบ OEM และการออกแบบระบบไฟฟ้าตามสั่ง พร้อมด้วยการให้คำปรึกษาด้านวิศวกรรมและการสนับสนุนด้านเอกสารทางเทคนิค ซึ่งช่วยให้ผลิตภัณฑ์สามารถปรับให้เข้ากับพารามิเตอร์ทางไฟฟ้า เงื่อนไขการติดตั้ง และการใช้งานระบบเฉพาะได้

คำถามที่พบบ่อย

คำถามที่ 1: ติดตั้ง DC Link Reactor ไว้ที่ใด

มีการติดตั้งเครื่องปฏิกรณ์ DC Link ในวงจรบัส DC ระหว่างส่วนวงจรเรียงกระแสและอินเวอร์เตอร์ของ VFD หรือระบบแปลงกำลัง ช่วยให้ความผันผวนของกระแส DC ราบรื่น ลดส่วนประกอบการกระเพื่อม และปรับปรุงความเสถียรของบัส DC

คำถามที่ 2: ผลิตภัณฑ์นี้กับเครื่องปฏิกรณ์ AC แตกต่างกันอย่างไร

ความแตกต่างที่สำคัญคือวงจรแอปพลิเคชัน เครื่องปฏิกรณ์ AC ใช้ในวงจรไฟฟ้ากระแสสลับเพื่อลดฮาร์โมนิค จำกัดผลกระทบในปัจจุบัน และปรับปรุงคุณภาพไฟฟ้า ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการใช้งานบัส DC เพื่อทำให้กระแสกระเพื่อมราบรื่นและปกป้องส่วนประกอบฝั่ง DC

คำถามที่ 3: เหตุใดผลิตภัณฑ์นี้จึงต้องมีการออกแบบแกนกลางของช่องว่างอากาศ

กระแสไฟฟ้ากระแสตรงต่อเนื่องสามารถสร้างอคติแม่เหล็กในแกนกลางได้ โครงสร้างช่องว่างอากาศแบบแบ่งส่วนช่วยป้องกันความอิ่มตัวของแม่เหล็ก รักษาความเหนี่ยวนำที่เสถียร และรับประกันการทำงานที่เชื่อถือได้ภายใต้สภาวะ DC

คำถามที่ 4: Dufew สามารถปรับแต่งข้อกำหนดสำหรับการใช้งานที่แตกต่างกันได้หรือไม่

ใช่. Dufew นำเสนอโซลูชันที่ปรับแต่งได้ รวมถึงพิกัดแรงดันไฟฟ้า ความจุกระแส ค่าตัวเหนี่ยวนำ วัสดุขดลวด โครงสร้างการติดตั้ง และขนาดทางกลตามความต้องการของระบบที่แตกต่างกัน
