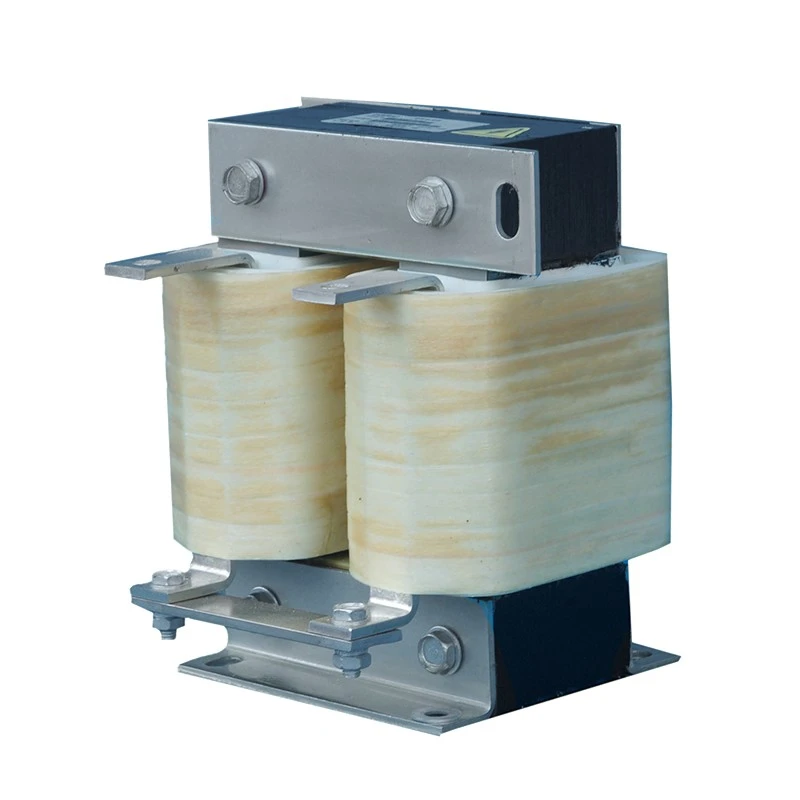

เครื่องปฏิกรณ์ DC Link แนวตั้ง

เครื่องปฏิกรณ์ DC Link แนวตั้งได้รับการติดตั้งในวงจรบัส DC ระดับกลางของระบบขับเคลื่อนความถี่แบบแปรผัน เพื่อปรับปรุงความเสถียรของกำลังไฟฟ้า DC ในระหว่างการทำงานอย่างต่อเนื่องและการเปลี่ยนแปลงโหลดแบบไดนามิก

แตกต่างจากการออกแบบแนวนอนแนวนอน การกำหนดค่านี้มุ่งเน้นไปที่การลดความกว้างของตู้ผ่านแกนที่จัดวางในแนวตั้งและโครงสร้างขดลวด ฐานเครื่องที่แคบทำให้สามารถติดตั้งส่วนประกอบไดรฟ์หลายตัวเคียงข้างกันได้ ทำให้เหมาะสำหรับตู้ไฟฟ้ามาตรฐานที่มีพื้นที่แนวนอนจำกัด

เครื่องปฏิกรณ์ Dufew ผลิตขึ้นด้วย:

- แกนเหล็กซิลิกอนรีดเย็นที่มีการสูญเสียต่ำ

- โครงสร้างแม่เหล็กช่องว่างอากาศแบบแบ่งส่วนที่ทนต่ออคติ DC

- ระบบฉนวนอุณหภูมิสูงคลาส F

- การบำบัดด้วยการทำให้มีสุญญากาศ

- ตัวเลือกการม้วนทองแดงหรืออลูมิเนียม

โครงสร้างแนวตั้งที่ได้รับการปรับปรุงให้ประสิทธิภาพการเหนี่ยวนำที่เชื่อถือได้ การกระจายความร้อนที่มีประสิทธิภาพ และการผสานรวมที่ยืดหยุ่นเข้ากับระบบควบคุมอุตสาหกรรม

ข้อได้เปรียบที่สำคัญ

1. การออกแบบรอยเท้าที่แคบสำหรับตู้ที่มีความกว้างจำกัด

ตู้ควบคุมอุตสาหกรรมจำนวนมากต้องการการติดตั้งส่วนประกอบที่มีความหนาแน่นสูงในขณะที่ยังคงความกว้างโดยรวมที่กะทัดรัด การกำหนดค่าแนวตั้งช่วยลดพื้นที่การติดตั้งในแนวนอน ช่วยให้สามารถจัดเรียงชุดขับเคลื่อนเคียงข้างกันได้อย่างมีประสิทธิภาพมากขึ้น และใช้ประโยชน์จากความลึกและความสูงของตู้ที่มีอยู่ได้ดีขึ้น โครงสร้างนี้เหมาะอย่างยิ่งสำหรับตู้ VFD ที่ความกว้างเป็นข้อจำกัดของพื้นที่หลัก

2. เส้นทางการทำความเย็นในแนวตั้งที่ปรับให้เหมาะสม

โครงสร้างแนวตั้งเป็นไปตามทิศทางการไหลของอากาศตามธรรมชาติของตู้อุตสาหกรรมจำนวนมาก รองรับเส้นทางระบายอากาศจากล่างขึ้นบนเพื่อการระบายความร้อนที่มีประสิทธิภาพมากขึ้นในระหว่างการทำงานต่อเนื่อง ด้วยการลดการสะสมความร้อนในท้องถิ่นและรักษาเสถียรภาพทางความร้อนภายใต้โหลดที่กำหนด การออกแบบนี้จึงช่วยให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอระหว่างการทำงานในระยะยาว

3. ประสิทธิภาพของบัส DC ที่เสถียรภายใต้โหลดแบบไดนามิก

ในระหว่างการเร่งความเร็ว การชะลอตัว หรือโหลดแบบแปรผัน ความผันผวนของกระแสไฟ DC บัสอาจเพิ่มความเครียดให้กับส่วนประกอบกำลัง เครื่องปฏิกรณ์ช่วยให้การแปรผันของกระแสไฟฟ้าราบรื่นและลดผลกระทบของกระแสกระเพื่อม รองรับการทำงานของบัส DC ที่มีเสถียรภาพมากขึ้น ในขณะเดียวกันก็ช่วยปกป้องส่วนประกอบของตัวเก็บประจุและอินเวอร์เตอร์

4. บูรณาการทางกลขนาดกะทัดรัด

โครงสร้างแนวตั้งได้รับการปรับให้เหมาะสมสำหรับการติดตั้งตู้ที่ใช้งานได้จริง โดยมีฐานการติดตั้งในแนวนอนขนาดเล็ก การวางตำแหน่งช่องว่างอากาศที่มั่นคง และการจัดเรียงขั้วต่อที่กะทัดรัด การรองรับทางกลที่เชื่อถือได้ช่วยให้ส่วนประกอบสามารถรวมเข้ากับอุปกรณ์อุตสาหกรรมได้ง่ายขึ้น ในขณะที่ลดข้อจำกัดในโครงร่างโดยรวมของตู้

คุณสมบัติการออกแบบโครงสร้าง

การจัดเรียงแกนแม่เหล็กแนวตั้ง

โครงสร้างแม่เหล็กที่อยู่ในแนวตั้งจะช่วยลดความกว้างของตู้ในขณะที่ยังคงประสิทธิภาพการเหนี่ยวนำที่ต้องการ รูปแบบการติดตั้งที่แคบทำให้ใช้พื้นที่ตู้ที่มีอยู่ได้อย่างมีประสิทธิภาพ และเหมาะอย่างยิ่งกับรูปแบบระบบไฟฟ้าที่มีความหนาแน่นสูง

โครงสร้างช่องว่างอากาศที่ทนต่อ DC Bias

กระแสไฟฟ้ากระแสตรงต่อเนื่องสามารถสร้างอคติแม่เหล็กและเพิ่มความเสี่ยงต่อความอิ่มตัวได้ Dufew ใช้โครงสร้างช่องว่างอากาศแบบแบ่งส่วนเพื่อรักษาความเหนี่ยวนำที่เสถียรและปรับปรุงความเป็นเส้นตรงของแม่เหล็ก ช่วยลดความเสี่ยงในการอิ่มตัวและสนับสนุนการทำงาน DC อย่างต่อเนื่องที่เชื่อถือได้

การกำหนดค่าการม้วนแบบยืดหยุ่น

การให้คะแนนกระแสที่แตกต่างกันต้องใช้โซลูชันตัวนำที่แตกต่างกัน มีทั้งขดลวดทองแดงและอะลูมิเนียม ในขณะที่ขดลวดฟอยล์สามารถใช้กับรุ่นกระแสไฟสูงได้ โครงสร้างขดลวดที่ได้รับการปรับปรุงจะช่วยควบคุมการสูญเสียทางไฟฟ้าและปรับปรุงการกระจายความร้อนเพื่อประสิทธิภาพที่มั่นคงในระยะยาว

การกำหนดค่าการเชื่อมต่อสูงสุด

โครงร่างเทอร์มินัลได้รับการออกแบบมาโดยเฉพาะสำหรับการรวมตู้แนวตั้ง ช่วยให้สามารถเชื่อมต่อกับระบบบัสบาร์ด้านบนได้สะดวก ขณะเดียวกันก็ลดพื้นที่ที่จำเป็นสำหรับการเดินสายเคเบิลในแนวนอน ส่งผลให้การจัดวางสายไฟสะอาดขึ้น และลดความยุ่งยากในการติดตั้งในแผงควบคุมขนาดกะทัดรัด

คำอธิบายหมายเลขรุ่น

ตัวอย่าง: CDL-600-0600-EIDA

ข้อมูลจำเพาะทางเทคนิค

การใช้งานทั่วไป

เครื่องปฏิกรณ์ DC Link แนวตั้งเทียบกับเครื่องปฏิกรณ์ DC Link แนวนอน

คำถามที่พบบ่อย

Q1: ตู้ประเภทใดที่เหมาะกับเครื่องปฏิกรณ์ DC Link แนวตั้ง

เหมาะสำหรับตู้ไฟฟ้าที่มีพื้นที่แนวนอนจำกัดแต่มีระยะห่างในแนวตั้ง โครงสร้างที่แคบช่วยให้วิศวกรได้เค้าโครงภายในที่กะทัดรัด

คำถามที่ 2: อะไรคือความแตกต่างที่สำคัญระหว่างการออกแบบแนวตั้งและแนวนอน?

The vertical configuration focuses on reducing cabinet width, while the horizontal configuration is developed for applications with limited cabinet height.

คำถามที่ 3: ทิศทางการติดตั้งส่งผลต่อประสิทธิภาพของเครื่องปฏิกรณ์หรือไม่?

ประสิทธิภาพทางไฟฟ้าขึ้นอยู่กับการออกแบบแม่เหล็ก ค่าตัวเหนี่ยวนำ และกระแสไฟฟ้าที่กำหนด โครงสร้างแนวตั้งช่วยเพิ่มความยืดหยุ่นในการติดตั้งและการรวมตู้เป็นหลัก

คำถามที่ 4: Dufew สามารถปรับแต่งการออกแบบเครื่องปฏิกรณ์ได้หรือไม่

ใช่. Dufew รองรับโซลูชันที่ปรับแต่งได้ รวมถึงพารามิเตอร์ทางไฟฟ้า ขนาด โครงสร้างการติดตั้ง และวัสดุตัวนำตามความต้องการของโครงการ

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังที่ปรับแต่งได้ รวมถึงเครื่องปฏิกรณ์ DC Link เครื่องปฏิกรณ์ AC ตัวต้านทานเบรก หม้อแปลง และโซลูชันทางไฟฟ้าที่เกี่ยวข้อง

ด้วยความสามารถทางวิศวกรรมระดับมืออาชีพและกระบวนการผลิตที่มีการควบคุม Dufew นำเสนอโซลูชันเครื่องปฏิกรณ์ที่เชื่อถือได้สำหรับระบบอัตโนมัติทางอุตสาหกรรม ระบบ VFD และการใช้งานการแปลงพลังงาน

ความสามารถในการผลิตประกอบด้วย:

- การประมวลผลหลักที่แม่นยำ

- การผลิตที่คดเคี้ยว

- การปรับช่องว่างอากาศ

- การทำให้มีสูญญากาศ

- การทดสอบสมรรถนะทางไฟฟ้า

ผลิตภัณฑ์แต่ละชิ้นได้รับการตรวจสอบโดยการทดสอบความต้านทานของฉนวน แรงดันไฟฟ้า ความเหนี่ยวนำ อุณหภูมิที่เพิ่มขึ้น และการทดสอบเสียงรบกวน

Dufew รักษาการปรับปรุงอย่างต่อเนื่องในการจัดการคุณภาพและมาตรฐานผลิตภัณฑ์ บริษัทให้การรับรองการจัดการคุณภาพ ISO, การรับรอง CE, รายงานการทดสอบผลิตภัณฑ์ และเอกสารทางเทคนิคเพื่อสนับสนุนลูกค้าอุตสาหกรรมทั่วโลก

บรรจุภัณฑ์และการจัดส่ง

Dufew ใช้โซลูชันบรรจุภัณฑ์ที่เน้นการส่งออกเพื่อให้มั่นใจในการขนส่งเครื่องปฏิกรณ์อุตสาหกรรมอย่างปลอดภัย

บรรจุภัณฑ์ประกอบด้วย:

- การป้องกันความชื้นสำหรับส่วนประกอบฉนวน

- เสริมการยึดระหว่างการขนส่ง

- กล่องไม้สั่งทำพิเศษสำหรับรุ่นขนาดใหญ่

- การระบุผลิตภัณฑ์และเอกสารทางเทคนิค

เครื่องปฏิกรณ์แต่ละเครื่องได้รับการตรวจสอบก่อนจัดส่งและจัดเตรียมเอกสารที่จำเป็นตามความต้องการของโครงการของลูกค้า
