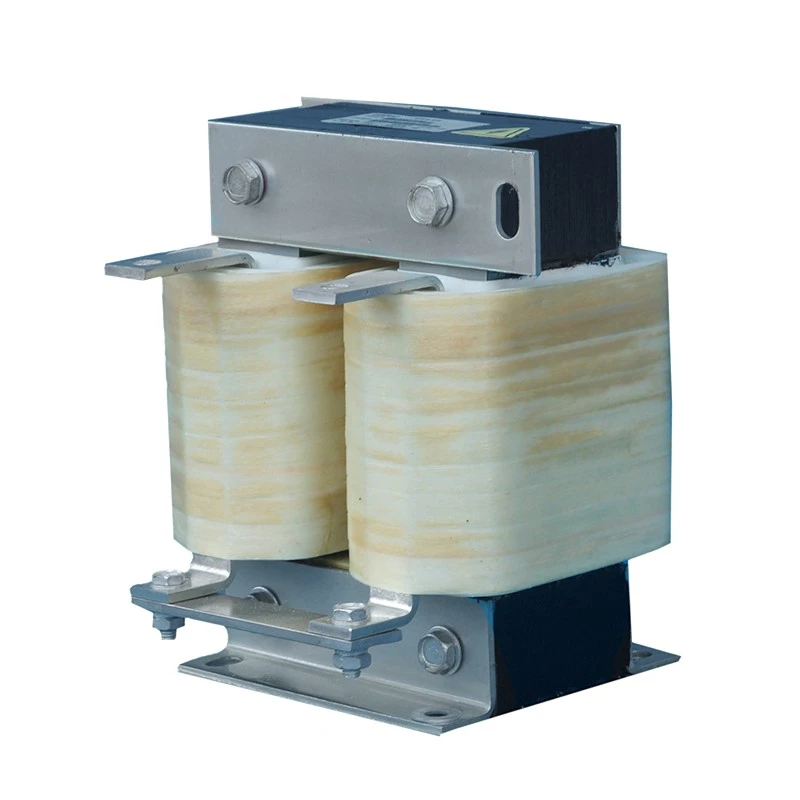

เครื่องปฏิกรณ์ DC Link แนวนอน

ในระบบขับเคลื่อนทางอุตสาหกรรม โดยทั่วไปเครื่องปฏิกรณ์ DC Link จะถูกติดตั้งในวงจร DC ระดับกลาง เพื่อลดความผันผวนของกระแสที่เกิดจากการแก้ไขและการเปลี่ยนแปลงโหลด อย่างไรก็ตาม โครงสร้างเครื่องปฏิกรณ์แนวตั้งแบบดั้งเดิมอาจสร้างความท้าทายในการติดตั้งในตู้ขนาดกะทัดรัดซึ่งมีพื้นที่แนวตั้งจำกัด

เครื่องปฏิกรณ์ DC Link แนวนอน Dufew Electric ใช้โครงสร้างแม่เหล็กแบบแบนพร้อมแกนและชุดขดลวดที่จัดเรียงในแนวนอน การออกแบบนี้ช่วยลดความสูงโดยรวมในขณะที่ยังคงรักษาประสิทธิภาพการเหนี่ยวนำและความสามารถในการระบายความร้อนที่ต้องการ

เครื่องปฏิกรณ์ผลิตขึ้นโดยใช้การเคลือบเหล็กซิลิกอนรีดเย็นสูญเสียต่ำ วัสดุฉนวนคลาส F อุณหภูมิสูง และเทคโนโลยีการทำให้มีขึ้นในสุญญากาศ สำหรับการใช้งานที่มีกระแสไฟสูง มีโครงสร้างการม้วนฟอยล์แบบไม่มีกระสวยเพื่อให้มีขนาดกะทัดรัด กระจายความร้อนได้ดีขึ้น และการทำงานต่อเนื่องที่มั่นคง

แตกต่างจากเครื่องปฏิกรณ์แนวตั้งมาตรฐาน การกำหนดค่าแนวนอนมุ่งเน้นไปที่การรวมเชิงกล การเพิ่มประสิทธิภาพการไหลเวียนของอากาศ และความยืดหยุ่นของโครงร่างตู้ ทำให้เหมาะสำหรับอุปกรณ์ขับเคลื่อนขนาดกะทัดรัดสมัยใหม่

เหตุใดจึงเลือกเครื่องปฏิกรณ์ DC Link แนวนอน

1. การออกแบบโปรไฟล์ต่ำที่ประหยัดพื้นที่สำหรับตู้ขนาดกะทัดรัด

ตู้ควบคุมอุตสาหกรรมจำนวนมากมีข้อจำกัดด้านความสูงที่เข้มงวด เนื่องจากการจัดเรียง VFD หลายชั้น ตู้ไฟฟ้าที่รวมเครื่องจักรไว้ ระบบไฟฟ้าเคลื่อนที่ หรือตู้ไฟ DC แบบแคบ การกำหนดค่าแบบ low-profile ช่วยลดความสูงโดยรวมในขณะที่ใช้ความกว้างของตู้ที่มีอยู่ได้ดีขึ้น ทำให้สามารถรวมเข้ากับอุปกรณ์ที่มีพื้นที่ติดตั้งจำกัดได้ง่ายขึ้น เมื่อเปรียบเทียบกับเครื่องปฏิกรณ์แนวตั้งทั่วไป การจัดเรียงนี้ทำให้วิศวกรมีความยืดหยุ่นมากขึ้นเมื่อปรับโครงร่างตู้ให้เหมาะสมโดยไม่ต้องเพิ่มความสูงของตู้

2. โครงสร้างการทำความเย็นแนวนอนที่มีประสิทธิภาพ

การจัดการความร้อนเป็นสิ่งสำคัญสำหรับเครื่องปฏิกรณ์ DC ที่ทำงานภายใต้กระแสไฟฟ้าต่อเนื่อง การออกแบบการระบายอากาศในแนวนอนทำให้ขดลวดสัมผัสกับการไหลเวียนของอากาศในหลายพื้นผิว ในขณะที่การระบายอากาศด้านข้างช่วยลดการสะสมความร้อน และพื้นที่กระจายความร้อนที่กว้างขึ้นส่งเสริมการกระจายอุณหภูมิที่สม่ำเสมอมากขึ้น ฝาครอบป้องกันระดับ IP20 ได้รับการออกแบบมาเพื่อรักษาการไหลเวียนของอากาศที่มีประสิทธิภาพ โดยรองรับประสิทธิภาพที่มั่นคงระหว่างการทำงานเต็มโหลดในระยะยาว

3. ประสิทธิภาพที่มั่นคงภายใต้สภาวะการสั่นสะเทือนสูง

การใช้งาน เช่น เครน อุปกรณ์เคลื่อนที่ และเครื่องจักรอุตสาหกรรม ต้องการความเสถียรทางกลที่เชื่อถือได้ ฐานยึดที่กว้างขึ้นให้การรองรับที่แข็งแกร่ง ในขณะที่การยึดแบบหลายจุดช่วยจำกัดการเคลื่อนที่ระหว่างการทำงาน โครงสร้างช่องว่างอากาศที่เสถียรช่วยรักษาประสิทธิภาพการเหนี่ยวนำที่สม่ำเสมอ และการเชื่อมต่อเทอร์มินัลที่ปลอดภัยช่วยให้ทนต่อการสั่นสะเทือนในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

4. การเดินสายไฟที่เหมาะสมที่สุดสำหรับตู้ไฟฟ้าแบบแคบ

การจัดเรียงขั้วต่อด้านข้างช่วยลดความยุ่งยากในการรวมเข้ากับตู้ไฟฟ้าแบบแคบ โดยลดการกีดขวางการเดินสายไฟในแนวตั้ง และลดระยะเส้นทางบัส DC ให้สั้นลงตามความเหมาะสม นอกจากนี้ยังช่วยให้สามารถจัดเรียงสายเคเบิลขั้วบวกและขั้วลบได้สะอาดยิ่งขึ้น ช่วยให้วิศวกรมีรูปแบบทางไฟฟ้าที่กะทัดรัดและเป็นระเบียบมากขึ้น

คำอธิบายหมายเลขรุ่น

ตัวอย่าง: CDL-600-0600-EIDA

ข้อมูลจำเพาะทางเทคนิค

ข้อได้เปรียบทางโครงสร้างที่สำคัญ

1. การออกแบบโปรไฟล์ต่ำสำหรับตู้ VFD ที่จำกัดความสูง

แกนแนวนอนและการจัดเรียงขดลวดช่วยลดความสูงในการติดตั้งโดยรวมลงอย่างมากเมื่อเปรียบเทียบกับเครื่องปฏิกรณ์ DC แนวตั้งทั่วไป

การออกแบบนี้ช่วย:

- ติดตั้งเข้ากับตู้ VFD ที่บางเฉียบซึ่งมีระยะห่างในแนวตั้งที่จำกัด

- รองรับเค้าโครงตู้หลายชั้นโดยไม่รบกวนส่วนประกอบด้านบน

- ปรับปรุงการใช้พื้นที่ในตู้ไฟฟ้าขนาดกะทัดรัด

- ลดความซับซ้อนในการรวมเข้ากับระบบควบคุมที่ติดตั้งด้วยเครื่องจักร

โครงสร้างเรียบเหมาะอย่างยิ่งสำหรับตู้แคบและยาวซึ่งมีความสูงเป็นข้อจำกัดในการติดตั้งหลัก

2. โครงสร้างการทำความเย็นแนวนอนที่ได้รับการปรับปรุงเพื่อการทำงานต่อเนื่อง

การจัดการความร้อนถือเป็นสิ่งสำคัญสำหรับเครื่องปฏิกรณ์ DC ที่ทำงานภายใต้โหลดกระแสไฟฟ้าที่ต่อเนื่อง

การออกแบบแนวนอนช่วยเพิ่มการกระจายความร้อนผ่าน:

- พื้นผิวคดเคี้ยวที่กว้างขึ้นสัมผัสกับการไหลของอากาศ

- ช่องระบายอากาศด้านข้างช่วยลดการสะสมความร้อน

- การกระจายอุณหภูมิสม่ำเสมอมากขึ้นในระหว่างการใช้งานระยะยาว

- การออกแบบการป้องกัน IP20 ที่เข้ากันได้โดยไม่ปิดกั้นเส้นทางการไหลของอากาศ

เมื่อเปรียบเทียบกับโครงสร้างที่ซ้อนกันในแนวตั้ง เส้นทางการไหลของอากาศในแนวนอนจะช่วยลดจุดร้อนในพื้นที่ และปรับปรุงเสถียรภาพในการทำงาน

3. โครงสร้างทางกลเสริมแรงสำหรับการใช้งานที่มีการสั่นสะเทือนสูง

อุปกรณ์อุตสาหกรรม เช่น ระบบพลังงานเคลื่อนที่ อุปกรณ์ยก และเครื่องจักรกลหนัก อาจประสบกับการสั่นสะเทือนทางกลอย่างต่อเนื่อง

เครื่องปฏิกรณ์ใช้โครงสร้างการติดตั้งแนวนอนเสริมที่มีคุณลักษณะ:

- การรองรับฐานที่กว้างขึ้นเพื่อความเสถียรทางกลที่ดีขึ้น

- จุดยึดหลายจุดเพื่อลดความเสี่ยงในการเคลื่อนที่

- การวางตำแหน่งช่องว่างอากาศที่มั่นคงเพื่อรักษาความเหนี่ยวนำที่สม่ำเสมอ

- การจัดเรียงขั้วต่อด้านข้างที่ปลอดภัยเพื่อลดความเครียดของสายเคเบิล

การออกแบบนี้ช่วยเพิ่มความน่าเชื่อถือในการใช้งานที่ต้องการการทำงานในระยะยาวภายใต้สภาวะการสั่นสะเทือน

4. รูปแบบการเดินสายไฟที่ประหยัดพื้นที่สำหรับตู้ขนาดกะทัดรัด

การจัดวางสายเคเบิลอย่างมีประสิทธิภาพเป็นสิ่งสำคัญในตู้ไฟฟ้าที่มีความหนาแน่นสูง

การกำหนดค่าแนวนอนให้:

- ขั้วบวกและขั้วลบวางตำแหน่งด้านข้างเพื่อการเดินสายเคเบิลที่ง่ายขึ้น

- ลดการอุดตันในแนวตั้งภายในตู้

- การเชื่อมต่อบัส DC ที่สั้นและสะอาดยิ่งขึ้น

- ปรับปรุงการแยกระหว่างเส้นทางสายไฟ DC บวกและลบ

รูปแบบการเดินสายไฟที่ได้รับการปรับปรุงให้เหมาะสมช่วยให้วิศวกรบรรลุการออกแบบตู้ที่สะอาดขึ้น ในขณะเดียวกันก็ปรับปรุงประสิทธิภาพการติดตั้งและการเข้าถึงการบำรุงรักษา

การใช้งานทั่วไป

1. ตู้ควบคุม VFD แบบรวมโปรไฟล์ต่ำ

เครื่องปฏิกรณ์ DC Link แนวนอนเหมาะอย่างยิ่งสำหรับตู้ควบคุมไฟฟ้าแบบบางพิเศษที่ใช้ในเครื่องมือกล สายการผลิตขนาดกะทัดรัด และอุปกรณ์อัตโนมัติแบบครบวงจร ซึ่งพื้นที่การติดตั้งในแนวตั้งมีจำกัดแต่มีความลึกของตู้

โครงสร้างความสูงต่ำช่วยให้วิศวกรสามารถติดตั้งเครื่องปฏิกรณ์ได้โดยไม่ต้องเพิ่มขนาดตู้ ทำให้เหมาะสำหรับการออกแบบอุปกรณ์ที่คำนึงถึงพื้นที่

2. ระบบตู้ไดรฟ์แบบซ้อนหลายชั้น

ในการประกอบตู้ VFD แบบหลายชั้น แต่ละส่วนของไดรฟ์จะมีระยะห่างในแนวตั้งที่จำกัดเนื่องจากการจัดเรียงส่วนประกอบที่ซ้อนกัน

โครงสร้างแนวนอนช่วยหลีกเลี่ยงการรบกวนกับชั้นอุปกรณ์ด้านบนและด้านล่าง ในขณะที่ยังคงรักษาประสิทธิภาพกระแสไฟ DC บัสที่เสถียร ทำให้เหมาะสำหรับตู้ไดรฟ์ขนาดกะทัดรัดที่มีความหนาแน่นของส่วนประกอบสูง

3. ระบบไฟฟ้าแบบติดตั้งบนยานพาหนะและแบบเคลื่อนที่

ชุดเครื่องกำเนิดไฟฟ้าแบบเคลื่อนที่ อุปกรณ์จ่ายไฟที่ติดตั้งในยานพาหนะ และระบบขับเคลื่อนแบบพกพา มักต้องใช้ตู้ไฟฟ้าขนาดกะทัดรัดซึ่งมีข้อจำกัดด้านความสูงที่เข้มงวด

การออกแบบโปรไฟล์แบนทำให้สามารถติดตั้งในแนวนอนภายในตัวเครื่องที่มีระยะห่างต่ำได้ ในขณะที่ยังคงการทำงานที่เชื่อถือได้ภายใต้สภาวะการสั่นสะเทือนและการทำงานแบบเคลื่อนที่

4. การจัดตู้ VFD เชิงเส้นแคบและยาว

สำหรับห้องไฟฟ้าหรือตู้ควบคุมที่จัดเรียงในรูปแบบเส้นตรงยาว โดยที่ความสูงของตู้ถูกจำกัดแต่มีความลึกภายใน เครื่องปฏิกรณ์แนวนอนถือเป็นโซลูชันการติดตั้งที่ใช้งานได้จริง

โครงสร้างเรียบช่วยให้ใช้พื้นที่พื้นตู้ได้ดีขึ้น และลดความยุ่งยากในการจัดเรียงส่วนประกอบภายใน

5. ตู้วงจรเรียงกระแสขนาดกะทัดรัดสำหรับระบบไฟฟ้าและอิเล็กโทรไลซิส

อุปกรณ์การชุบด้วยไฟฟ้าและอิเล็กโทรไลซิสมักใช้ตู้ไฟ DC แบบแคบ ซึ่งพื้นที่บัสบาร์และความสูงในการติดตั้งมีจำกัด

สามารถติดตั้ง DC Link Reactor แนวนอนในรูปแบบแบนได้เพื่อรักษาเสถียรภาพเอาต์พุตกระแส DC ในขณะที่ปรับให้เข้ากับโครงร่างตู้วงจรเรียงกระแสขนาดกะทัดรัด

เครื่องปฏิกรณ์ DC Link แนวนอนเทียบกับเครื่องปฏิกรณ์ DC Link แนวตั้ง

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังที่ปรับแต่งได้ รวมถึงเครื่องปฏิกรณ์ DC Link เครื่องปฏิกรณ์ AC ตัวต้านทานเบรก หม้อแปลง และโซลูชันทางไฟฟ้าที่เกี่ยวข้อง

ด้วยทีมงานวิศวกรที่มีประสบการณ์และกระบวนการผลิตที่มีการควบคุม Dufew นำเสนอผลิตภัณฑ์เครื่องปฏิกรณ์ที่เชื่อถือได้สำหรับระบบ VFD ระบบอัตโนมัติทางอุตสาหกรรม และการใช้งานการแปลงพลังงาน

ความสามารถในการผลิตประกอบด้วย:

- การประมวลผลหลักที่แม่นยำและการผลิตที่คดเคี้ยว

- การเพิ่มประสิทธิภาพโครงสร้างช่องว่างอากาศ DC

- การเคลือบสูญญากาศและการบำบัดฉนวน

- การทดสอบสมรรถนะทางไฟฟ้าและความน่าเชื่อถือ

เครื่องปฏิกรณ์แต่ละเครื่องได้รับการตรวจสอบผ่านการตรวจสอบที่สำคัญ เช่น ความต้านทานของฉนวน แรงดันไฟฟ้า ความเหนี่ยวนำ อุณหภูมิที่เพิ่มขึ้น และการทดสอบสัญญาณรบกวน

Dufew Electric ปรับปรุงระบบการจัดการคุณภาพและมาตรฐานผลิตภัณฑ์อย่างต่อเนื่อง บริษัทให้การรับรองการจัดการคุณภาพ ISO, การรับรอง CE, รายงานการทดสอบผลิตภัณฑ์ และเอกสารทางเทคนิคเพื่อสนับสนุนโครงการของลูกค้าทั่วโลก

Dufew เสนอการผลิต OEM การออกแบบที่กำหนดเอง และการสนับสนุนด้านวิศวกรรมตามความต้องการใช้งานเฉพาะ

บรรจุภัณฑ์และการจัดส่ง

Dufew Electric ใช้โซลูชันบรรจุภัณฑ์ระดับมืออาชีพเพื่อปกป้องประสิทธิภาพของเครื่องปฏิกรณ์ระหว่างการขนส่งระหว่างประเทศ

มาตรการบรรจุภัณฑ์ประกอบด้วย:

- ป้องกันความชื้นและป้องกันฉนวน

- เสริมการยึดเพื่อป้องกันความเสียหายจากแรงกระแทก

- ตู้ไม้มาตรฐานส่งออกสำหรับเครื่องปฏิกรณ์ขนาดใหญ่

- ฉลากผลิตภัณฑ์และเอกสารทางเทคนิคเพื่อการติดตั้งง่าย

แต่ละหน่วยได้รับการตรวจสอบก่อนจัดส่งและจัดส่งพร้อมข้อกำหนดเฉพาะ รายงานผลการทดสอบ และโซลูชันบรรจุภัณฑ์ที่ปรับแต่งตามความต้องการ

Dufew รองรับการสั่งซื้อเป็นชุด โครงการ OEM และข้อกำหนดในการจัดส่งทั่วโลก

คำถามที่พบบ่อย

คำถามที่ 1: เมื่อใดที่เครื่องปฏิกรณ์นี้มีความเหมาะสมมากกว่าการออกแบบแนวตั้ง

แนะนำให้ใช้การออกแบบนี้เมื่อตู้ไฟฟ้ามีความสูงจำกัดแต่มีความกว้างหรือความลึกเพียงพอ โครงสร้างแบบเรียบช่วยให้วิศวกรสามารถรวมตัวเครื่องเข้ากับตู้ขนาดกะทัดรัด ในขณะเดียวกันก็รักษาประสิทธิภาพของบัส DC ที่เชื่อถือได้

คำถามที่ 2: โครงสร้างแนวนอนส่งผลต่อประสิทธิภาพทางไฟฟ้าหรือไม่

ไม่ ประสิทธิภาพทางไฟฟ้าส่วนใหญ่ขึ้นอยู่กับการออกแบบตัวเหนี่ยวนำ โครงสร้างแม่เหล็ก อัตรากระแส และเทคโนโลยีการม้วน การกำหนดค่าแนวนอนช่วยเพิ่มความยืดหยุ่นในการติดตั้ง ประสิทธิภาพการทำความเย็น และการรวมตู้เป็นหลัก

Q3: Dufew สามารถปรับแต่งขนาดและพารามิเตอร์ทางไฟฟ้าได้หรือไม่?

ใช่. Dufew นำเสนอโซลูชั่นที่ปรับแต่งตามความต้องการ รวมถึงกระแสไฟที่กำหนด ความต้องการแรงดันไฟฟ้า ค่าตัวเหนี่ยวนำ ขนาด วิธีการติดตั้ง และวัสดุการพันขดลวดตามความต้องการอุปกรณ์ของลูกค้า

คำถามที่ 4: เครื่องปฏิกรณ์นี้เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนหรือไม่

ใช่. โครงสร้างการติดตั้งเสริมความแข็งแรงและการออกแบบช่องว่างอากาศที่มั่นคงช่วยเพิ่มความน่าเชื่อถือทางกล สามารถใช้ได้กับอุปกรณ์อุตสาหกรรมที่ต้องสัมผัสกับการสั่นสะเทือนอย่างต่อเนื่อง เช่น ระบบเคลื่อนที่ อุปกรณ์ยก และเครื่องจักรที่ใช้งานหนัก
