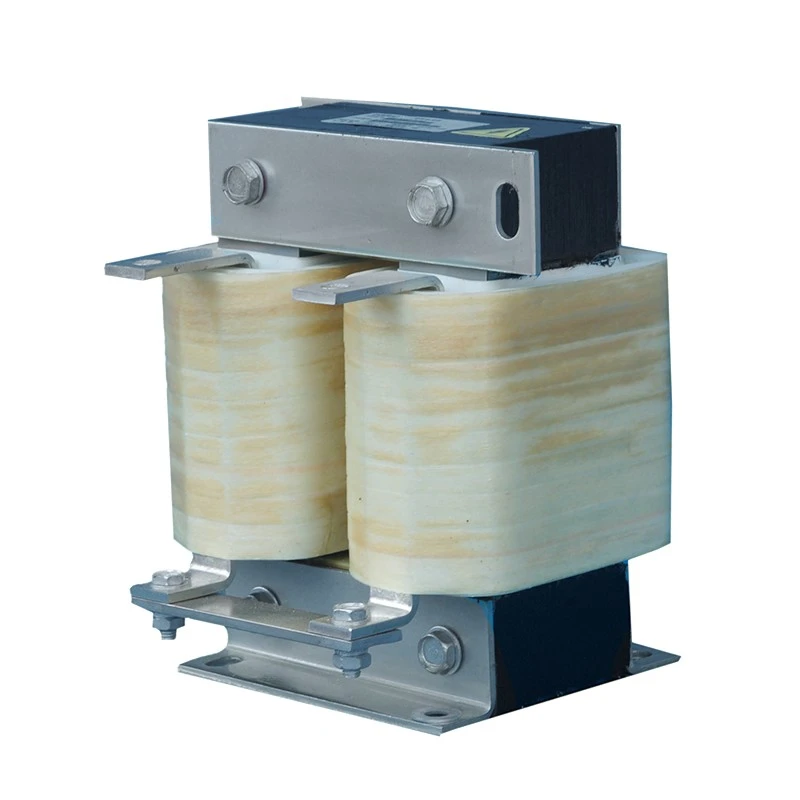

เครื่องปฏิกรณ์ลิงค์ VFD DC

เครื่องปฏิกรณ์ VFD DC Link เชื่อมต่อแบบอนุกรมภายในวงจรบัส DC ระดับกลางระหว่างบริดจ์เรกติไฟเออร์และสเตจอินเวอร์เตอร์ของระบบ VFD

ในระหว่างการแปลง AC เป็น DC การทำงานของวงจรเรียงกระแสและความแปรผันของโหลดอาจทำให้เกิดการกระเพื่อมของกระแสและการผันผวนทางไฟฟ้าในบัส DC เครื่องปฏิกรณ์ใช้คุณลักษณะการจัดเก็บพลังงานแบบเหนี่ยวนำเพื่อให้การเปลี่ยนแปลงกระแสไฟฟ้าราบรื่น รักษาการไหลของกระแส DC อย่างต่อเนื่อง และปรับปรุงความเสถียรของแหล่งจ่ายไฟอินเวอร์เตอร์

ต่างจากเครื่องปฏิกรณ์ AC มาตรฐาน เครื่องปฏิกรณ์ DC Link ได้รับการออกแบบมาให้ทำงานภายใต้สภาวะกระแส DC ต่อเนื่อง Dufew ใช้โครงสร้างแม่เหล็กที่มีช่องว่างอากาศแบบแบ่งส่วนทน DC เพื่อรักษาความเหนี่ยวนำที่เสถียร และลดความเสี่ยงของความอิ่มตัวของแม่เหล็ก

คุณสมบัติของเครื่องปฏิกรณ์:

- แกนเหล็กซิลิกอนรีดเย็นสูญเสียต่ำเพื่อลดการสูญเสียแม่เหล็ก

- โครงสร้างช่องว่างอากาศแบบแบ่งส่วนเพื่อการทำงาน DC ที่เสถียร

- ระบบฉนวน Class F เพื่อความน่าเชื่อถือในอุณหภูมิสูง

- กระบวนการเคลือบสูญญากาศเพื่อความแข็งแรงเชิงกลและทนต่อความชื้น

- ตัวเลือกการม้วนทองแดงหรืออลูมิเนียมสำหรับความต้องการกระแสไฟฟ้าที่แตกต่างกัน

คุณลักษณะการออกแบบเหล่านี้ทำให้เครื่องปฏิกรณ์ Dufew DC Link เหมาะสำหรับระบบ VFD ที่ต้องการประสิทธิภาพบัส DC ที่เสถียร อายุการใช้งานยาวนาน และการทำงานที่เชื่อถือได้

เครื่องปฏิกรณ์ DC Link ปรับปรุงความน่าเชื่อถือของระบบ VFD ได้อย่างไร

1. ทำให้กระแสไฟ DC บัสคงที่และลดระลอกคลื่น

ขั้นตอนวงจรเรียงกระแสจะสร้างส่วนประกอบระลอกคลื่นในกระแส DC ตามธรรมชาติ เครื่องปฏิกรณ์ DC Link จะทำให้รูปคลื่นของกระแสเรียบขึ้น ลดกระแสกระเพื่อม และช่วยรักษาการนำกระแสอย่างต่อเนื่อง ทำให้อินพุตไปยังอินเวอร์เตอร์มีความเสถียรมากขึ้น ซึ่งช่วยลดความผันผวนของแหล่งจ่ายไฟ DC และสนับสนุนการทำงานของมอเตอร์ที่สม่ำเสมอ

2. ปกป้องตัวเก็บประจุ DC และส่วนประกอบด้านพลังงาน

กระแสกระเพื่อมที่มากเกินไปสามารถเพิ่มความร้อนของตัวเก็บประจุและเร่งการเสื่อมสภาพของส่วนประกอบได้ ด้วยการลดความเครียดในการชาร์จและภาระความร้อนบนส่วนประกอบบัส DC เครื่องปฏิกรณ์สามารถช่วยยืดอายุการใช้งานของตัวเก็บประจุ ปรับปรุงความน่าเชื่อถือของส่วนประกอบโดยรวม และลดข้อกำหนดในการบำรุงรักษา

3. ปรับปรุงความน่าเชื่อถือของไดรฟ์ภายใต้โหลดแบบไดนามิก

อุปกรณ์อุตสาหกรรมมักทำงานภายใต้การเร่งความเร็ว การเบรก และการเปลี่ยนแปลงโหลดบ่อยครั้ง เครื่องปฏิกรณ์ช่วยรักษาการทำงานของอินเวอร์เตอร์ให้เสถียร และลดผลกระทบทางไฟฟ้าจากการเปลี่ยนแปลงโหลดอย่างรวดเร็ว ขณะเดียวกันก็สนับสนุนการทำงานที่เชื่อถือได้ของอุปกรณ์เซมิคอนดักเตอร์กำลัง

4. ช่วยเพิ่มความเข้ากันได้ของระบบไฟฟ้า

ด้วยการปรับปรุงคุณลักษณะบัส DC และลดการบิดเบือนกระแสไฟฟ้า เครื่องปฏิกรณ์จะช่วยเพิ่มประสิทธิภาพการใช้พลังงานและจำกัดอิทธิพลของฮาร์โมนิค ทำให้เหมาะสำหรับระบบขับเคลื่อนทางอุตสาหกรรมกำลังสูงที่ต้องการประสิทธิภาพทางไฟฟ้าที่เสถียร

คุณสมบัติการออกแบบโครงสร้าง

แกน Air-Gap แบบแบ่งส่วนที่ทนต่อ DC Bias

กระแสไฟฟ้ากระแสตรงต่อเนื่องสามารถสร้างไบอัสแม่เหล็กและเพิ่มความเสี่ยงของการอิ่มตัวของแกนกลางในการออกแบบเครื่องปฏิกรณ์ทั่วไป เทคโนโลยีช่องว่างอากาศแบบแบ่งส่วนของ Dufew ให้การเหนี่ยวนำที่เสถียรยิ่งขึ้น และปรับปรุงความเป็นเส้นตรงของแม่เหล็ก ซึ่งช่วยลดความเสี่ยงในการอิ่มตัว และรักษาการทำงานที่เชื่อถือได้ภายใต้สภาวะ DC ต่อเนื่อง

ปรับโครงสร้างการม้วนให้เหมาะสม

โครงสร้างขดลวดได้รับการออกแบบสำหรับการทำงานกระแสตรงสูง และสามารถใช้ตัวนำทองแดงหรืออะลูมิเนียมได้ตามความต้องการใช้งาน การสูญเสียความต้านทานต่ำและการเพิ่มขึ้นของอุณหภูมิที่ควบคุมได้ส่งผลให้ประสิทธิภาพในระยะยาวมีเสถียรภาพ สำหรับรุ่นกระแสไฟสูง โครงสร้างขดลวดฟอยล์ยังสามารถใช้เพื่อปรับปรุงการกระจายความร้อนในขณะที่ยังคงการออกแบบการติดตั้งที่กะทัดรัดไว้ได้

กระบวนการทำให้มีขึ้นด้วยระบบสุญญากาศ

กระบวนการเคลือบสูญญากาศทำให้ระบบฉนวนแข็งแรงขึ้น และปรับปรุงเสถียรภาพทางกล ต้านทานความชื้น และต้านทานการสั่นสะเทือน การรักษานี้ช่วยรักษาประสิทธิภาพทางไฟฟ้าและเครื่องกลที่เชื่อถือได้ในระหว่างการดำเนินงานทางอุตสาหกรรมในระยะยาว

การใช้งานทั่วไป

โซลูชันเครื่องปฏิกรณ์ Dufew DC Link ถูกนำมาใช้กันอย่างแพร่หลายในระบบการแปลงพลังงานทางอุตสาหกรรมและระบบขับเคลื่อนมอเตอร์

เงื่อนไขการสมัครที่แนะนำ

แนะนำให้ใช้เครื่องปฏิกรณ์ DC Link เมื่อระบบ VFD ประสบปัญหา:

คำอธิบายรุ่น

ตัวอย่าง: CDL-600-0600-EIDA

ข้อมูลจำเพาะทางเทคนิค

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังที่ปรับแต่งได้ รวมถึงเครื่องปฏิกรณ์ DC Link เครื่องปฏิกรณ์ AC ตัวต้านทานเบรก หม้อแปลง และโซลูชันทางไฟฟ้าที่เกี่ยวข้อง

ด้วยความสามารถด้านวิศวกรรมระดับมืออาชีพและกระบวนการผลิตที่มีการควบคุม Dufew นำเสนอโซลูชันเครื่องปฏิกรณ์ที่เชื่อถือได้สำหรับระบบ VFD ระบบอัตโนมัติทางอุตสาหกรรม และแอปพลิเคชันการแปลงพลังงาน

กระบวนการผลิต

การผลิต Dufew ประกอบด้วย:

- การประมวลผลแกนเหล็กซิลิคอนที่มีความแม่นยำ

- การผลิตโครงสร้างแม่เหล็กช่องว่างอากาศแบบแบ่งส่วน

- การผลิตขดลวดทองแดงและอลูมิเนียม

- การบำบัดด้วยการทำให้มีสุญญากาศ

- กระบวนการบ่มที่อุณหภูมิสูง

- การทดสอบสมรรถนะทางไฟฟ้า

กระบวนการตรวจสอบคุณภาพ

เครื่องปฏิกรณ์แต่ละเครื่องผ่านขั้นตอนการตรวจสอบที่เข้มงวด ได้แก่:

การสนับสนุนด้านวิศวกรรมและการปรับแต่ง

Dufew นำเสนอโซลูชันที่ปรับแต่งตามแรงดันไฟฟ้า ช่วงกระแสไฟ ตัวเหนี่ยวนำ แรงดันไฟฟ้าตก โครงสร้างการติดตั้ง พื้นที่ตู้ และข้อกำหนดของวัสดุม้วน การออกแบบนี้สามารถปรับให้เข้ากับสภาวะทางไฟฟ้าและเครื่องกลที่แตกต่างกัน เพื่อให้มั่นใจว่าสามารถบูรณาการเข้ากับระบบขับเคลื่อนของลูกค้าได้อย่างเหมาะสม

บริการต่างๆ ครอบคลุมถึงการผลิต OEM การออกแบบเครื่องปฏิกรณ์แบบกำหนดเอง เอกสารทางเทคนิค และการสนับสนุนด้านวิศวกรรมการใช้งาน ซึ่งช่วยเหลือลูกค้าในการจัดการกับข้อกำหนดเฉพาะของโครงการตั้งแต่การเลือกผลิตภัณฑ์ไปจนถึงการรวมระบบ

การรับรองและการปฏิบัติตามข้อกำหนด

ผลิตภัณฑ์ของ Dufew ผลิตขึ้นตามมาตรฐานอุตสาหกรรมและข้อกำหนดด้านคุณภาพที่เป็นที่ยอมรับ

มาตรฐานที่ใช้บังคับ ได้แก่ :

บรรจุภัณฑ์และการจัดส่งทั่วโลก

Dufew ให้บริการโซลูชั่นบรรจุภัณฑ์ที่ได้มาตรฐานส่งออกเพื่อให้มั่นใจในการขนส่งที่ปลอดภัยและประสิทธิภาพของผลิตภัณฑ์ที่เชื่อถือได้

คุณสมบัติบรรจุภัณฑ์

- ป้องกันความชื้น

- โครงสร้างยึดกันกระแทก

- กล่องไม้ส่งออกเสริมสำหรับเครื่องปฏิกรณ์ขนาดใหญ่

- ฉลากผลิตภัณฑ์และเอกสารทางเทคนิค

- บันทึกการตรวจสอบก่อนการจัดส่ง

แต่ละหน่วยได้รับการตรวจสอบก่อนส่งมอบเพื่อให้แน่ใจว่าพารามิเตอร์ทางไฟฟ้าและข้อกำหนดทางกลตรงตามข้อกำหนดของลูกค้า

Dufew รองรับ:

- การผลิตเป็นชุด

- โครงการ OEM

- การจัดส่งระหว่างประเทศ

- ข้อกำหนดบรรจุภัณฑ์ที่กำหนดเอง

เครื่องปฏิกรณ์ VFD DC Link เทียบกับเครื่องปฏิกรณ์ AC สามเฟสมาตรฐาน

คำถามที่พบบ่อย

คำถามที่ 1: DC Link Reactor และ AC Reactor แตกต่างกันอย่างไร

มีการติดตั้งเครื่องปฏิกรณ์ DC Link ในวงจรบัส DC เพื่อลดความผันผวนของกระแสไฟ และลดความเค้นกระเพื่อมบนส่วนประกอบ DC เครื่องปฏิกรณ์ AC ได้รับการติดตั้งที่ด้าน AC เพื่อควบคุมฮาร์โมนิคอินพุตหรือความเค้นไฟฟ้าเอาท์พุต ตำแหน่งการติดตั้งและข้อกำหนดการออกแบบแตกต่างกัน

คำถามที่ 2: DC Link Reactor ควรใช้เมื่อใด

ขอแนะนำสำหรับระบบ VFD ที่มีอัตรากำลังสูง, การกระเพื่อมของกระแส DC ที่มีนัยสำคัญ, การเปลี่ยนแปลงโหลดบ่อยครั้ง หรือการใช้งานที่ต้องการความเสถียรของบัส DC ที่ได้รับการปรับปรุง

คำถามที่ 3: เครื่องปฏิกรณ์ป้องกันตัวเก็บประจุกระแสตรงได้อย่างไร

ด้วยการจำกัดกระแสกระเพื่อมและลดความผันผวนของกระแสชาร์จ เครื่องปฏิกรณ์จึงลดความเครียดจากความร้อนและไฟฟ้าบนตัวเก็บประจุกระแสตรง ซึ่งช่วยปรับปรุงความน่าเชื่อถือและอายุการใช้งาน

คำถามที่ 4: Dufew สามารถจัดหาโซลูชันที่ปรับแต่งเองได้หรือไม่

ใช่. Dufew รองรับการปรับแต่งแรงดันไฟฟ้า ความจุกระแส ค่าตัวเหนี่ยวนำ แรงดันตก วัสดุขดลวด ขนาด และการกำหนดค่าการติดตั้งตามความต้องการของโครงการ

โซลูชันเครื่องปฏิกรณ์ DC Link แบบกำหนดเองจาก Dufew Electric

Dufew Electric นำเสนอโซลูชัน DC Link Reactor ที่ปรับแต่งได้สำหรับระบบ VFD ทางอุตสาหกรรม อุปกรณ์แปลงพลังงาน และการใช้งานระบบอัตโนมัติ

ด้วยความสามารถทางวิศวกรรมระดับมืออาชีพ กระบวนการผลิตขั้นสูง และการควบคุมคุณภาพอย่างเข้มงวด Dufew ช่วยให้ลูกค้าปรับปรุงความเสถียรของบัส DC ลดความเครียดทางไฟฟ้า และบรรลุการทำงานในระยะยาวที่เชื่อถือได้

ติดต่อ Dufew Electric เพื่อขอการออกแบบเครื่องปฏิกรณ์แบบกำหนดเอง ความร่วมมือ OEM และการสนับสนุนโครงการ
