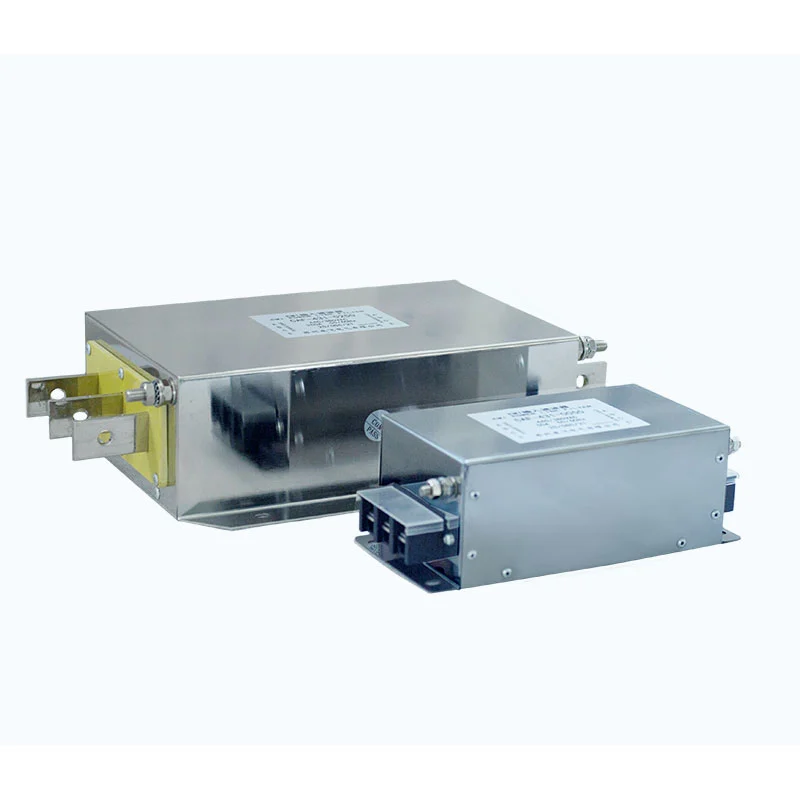

ตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ระบบขับเคลื่อนทางอุตสาหกรรมสมัยใหม่ใช้เทคโนโลยีสวิตชิ่งความเร็วสูงเพื่อปรับปรุงประสิทธิภาพการใช้พลังงานและความแม่นยำในการควบคุมมอเตอร์ อย่างไรก็ตาม การทำงานของสวิตช์อินเวอร์เตอร์อาจก่อให้เกิดสัญญาณรบกวน กระแสไฟในโหมดร่วม และสัญญาณรบกวนความถี่สูง ซึ่งอาจส่งผลต่ออุปกรณ์โดยรอบและประสิทธิภาพของ EMC โดยรวมของระบบ

ตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้าของ Dufew ผสานรวมส่วนประกอบการกรองที่ได้รับการปรับปรุง ได้แก่:

- โช้กโหมดทั่วไป

- ตัวเก็บประจุความปลอดภัย X/Y

- กรองเครื่องปฏิกรณ์

- ส่วนประกอบที่ทำให้หมาด ๆ

เครือข่ายการกรองสร้างอิมพีแดนซ์สูงสำหรับการรบกวนความถี่สูงที่ไม่พึงประสงค์ ในขณะที่ยังคงการส่งผ่านพลังงานที่เสถียร

ตัวกรองช่วยควบคุม: ขึ้นอยู่กับข้อกำหนดในการติดตั้ง

- ดำเนินการรบกวนกลับไปยังเครือข่ายแหล่งจ่ายไฟ

- สัญญาณรบกวนการสลับความถี่สูงที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์กำลัง

- กระแสไฟโหมดร่วมระหว่างอุปกรณ์และกราวด์

- การรบกวนทางแม่เหล็กไฟฟ้าที่ส่งผลต่ออุปกรณ์ใกล้เคียง

โซลูชันนี้ช่วย:

- ปรับปรุงประสิทธิภาพความเข้ากันได้ทางแม่เหล็กไฟฟ้า

- ลดการรบกวนระหว่างอุปกรณ์ที่เชื่อมต่อ

- ปรับปรุงเสถียรภาพของระบบ VFD และเซอร์โว

- รองรับการดำเนินอุตสาหกรรมที่เชื่อถือได้

โครงสร้างการกรอง EMC แบบบูรณาการ

1. การควบคุมการรบกวนแบบสองด้าน

ระบบขับเคลื่อนทางอุตสาหกรรมสามารถสร้างสัญญาณรบกวนทั้งด้านกำลังไฟฟ้าเข้าและเอาท์พุตของมอเตอร์ โครงสร้างการกรองแบบรวมของ Dufew ได้รับการออกแบบมาเพื่อลดการปล่อยก๊าซเรือนกระจก จำกัดการส่งผ่านสัญญาณรบกวนความถี่สูง ลดความซับซ้อนในการรวมตู้ และสนับสนุนความเข้ากันได้ทางแม่เหล็กไฟฟ้าภายในระบบโดยรวม

2. การลดเสียงรบกวนในโหมดทั่วไปและโหมดดิฟเฟอเรนเชียล

การรบกวนทางแม่เหล็กไฟฟ้าอาจเกิดขึ้นผ่านเส้นทางโหมดร่วมระหว่างวงจรไฟฟ้ากับกราวด์ หรือผ่านเส้นทางโหมดดิฟเฟอเรนเชียลระหว่างตัวนำไฟฟ้า Dufew เพิ่มประสิทธิภาพส่วนประกอบแม่เหล็กและเครือข่ายตัวเก็บประจุเพื่อจัดการกับโหมดการรบกวนทั้งสองแบบตามคุณลักษณะการกรองที่ต้องการ

3. การออกแบบส่วนประกอบแม่เหล็กระดับอุตสาหกรรม

ตัวกรองใช้โครงสร้างแม่เหล็กที่ได้รับการปรับปรุงเพื่อให้มีคุณลักษณะอิมพีแดนซ์ที่เสถียรตลอดช่วงความถี่ที่ต้องการ การออกแบบนี้คำนึงถึงประสิทธิภาพการกรอง การสูญเสียแม่เหล็ก พฤติกรรมความร้อน และสภาวะการทำงานในระยะยาวสำหรับการใช้งานทางอุตสาหกรรม

ข้อดีทางเทคนิค

1. ประสิทธิภาพของอีเอ็มซี

ตัวกรองช่วยควบคุมสัญญาณรบกวนที่เกิดจากการสลับอุปกรณ์อิเล็กทรอนิกส์กำลัง ลดการปล่อยก๊าซเรือนกระจกและการรบกวนทางแม่เหล็กไฟฟ้า ในขณะเดียวกันก็รองรับความเข้ากันได้ระหว่างอุปกรณ์ที่เชื่อมต่อ

2. ปรับให้เหมาะสมสำหรับการใช้งาน VFD

สำหรับระบบที่ใช้อินเวอร์เตอร์ ตัวกรองสามารถช่วยลดสัญญาณรบกวนการสลับความถี่สูง การรบกวนในโหมดทั่วไป และการแผ่รังสีแม่เหล็กไฟฟ้าที่เกี่ยวข้องกับสายเคเบิล สนับสนุนการทำงานที่เสถียรของมอเตอร์และอุปกรณ์ไฟฟ้าที่เชื่อมต่ออื่นๆ

3. การบูรณาการทางอุตสาหกรรมที่ยืดหยุ่น

Dufew ออกแบบโซลูชันการกรองตามความต้องการของตู้และระบบที่แตกต่างกัน โดยมีตัวเลือกสำหรับโครงสร้างการติดตั้งขนาดกะทัดรัด การเดินสายที่ง่ายขึ้น การติดตั้งที่ยืดหยุ่น และพารามิเตอร์ทางไฟฟ้าที่ปรับแต่งได้

การใช้งานทั่วไป

ตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้า Dufew เหมาะสำหรับระบบอุตสาหกรรมที่ต้องการการควบคุมสัญญาณรบกวนที่ดีขึ้น

อุตสาหกรรมทั่วไป ได้แก่:

- ระบบอัตโนมัติทางอุตสาหกรรม

- เครื่องจักรกลซีเอ็นซี

- อุปกรณ์การผลิต

- อิเล็กทรอนิกส์ทางการแพทย์

- การทดสอบระบบ

- การผลิตทางอิเล็กทรอนิกส์ที่มีความแม่นยำ

โซลูชันตัวกรอง EMC แบบกำหนดเอง

อุปกรณ์และการใช้งานที่แตกต่างกันต้องใช้พารามิเตอร์การกรองที่แตกต่างกัน Dufew Electric ให้การสนับสนุนด้านวิศวกรรมตามแรงดันไฟฟ้า กระแสไฟที่กำหนด ความถี่สวิตชิ่ง ความยาวสายเคเบิล สภาพแวดล้อมการติดตั้ง และข้อกำหนดการทดสอบ EMC เพื่อกำหนดข้อกำหนดตัวกรองที่เหมาะสมสำหรับระบบอิเล็กทรอนิกส์กำลังทางอุตสาหกรรมและการควบคุมสัญญาณรบกวนแม่เหล็กไฟฟ้า

สำหรับโครงการที่กำหนดเอง ลูกค้าสามารถจัดเตรียมพารามิเตอร์อุปกรณ์ แบบเขียนทางไฟฟ้า เงื่อนไขการใช้งาน หรือข้อกำหนดการทดสอบ EMC สำหรับการประเมินทางเทคนิค Dufew Electric รองรับทั้งการจ่ายตัวกรองมาตรฐานและการกำหนดค่าเฉพาะการใช้งาน

ความสามารถในการผลิตและการประกันคุณภาพ

Dufew Electric เชี่ยวชาญด้านส่วนประกอบอิเล็กทรอนิกส์กำลังทางอุตสาหกรรม รวมถึงตัวกรอง EMC ตัวกรองฮาร์มอนิก เครื่องปฏิกรณ์ ตัวต้านทานเบรก และอุปกรณ์ไฟฟ้าที่ปรับแต่งเอง กระบวนการผลิตสามารถครอบคลุมการประมวลผลแกนแม่เหล็ก การพันด้วยความแม่นยำ การรักษาฉนวน การทำให้มีสุญญากาศ และการตรวจสอบพารามิเตอร์ทางไฟฟ้า

การตรวจสอบคุณภาพที่สำคัญอาจรวมถึง:

- การทดสอบความต้านทานของฉนวน
- การทดสอบความทนทานต่ออิเล็กทริก
- การตรวจสอบประสิทธิภาพทางไฟฟ้า
- การตรวจสอบการเพิ่มขึ้นของอุณหภูมิ
- การตรวจสอบคุณภาพขั้นสุดท้าย

Dufew Electric สนับสนุนการผลิต OEM, การพัฒนาตัวกรองแบบกำหนดเอง, การสนับสนุนการใช้งานทางวิศวกรรม และความร่วมมือในโครงการอุตสาหกรรม โดยมีข้อกำหนดของผลิตภัณฑ์และข้อกำหนดในการทดสอบที่ปรับเปลี่ยนตามการใช้งานและความต้องการของลูกค้า

ข้อมูลจำเพาะทางเทคนิค

ตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้าเทียบกับตัวกรอง EMI มาตรฐาน

คำถามที่พบบ่อย

คำถามที่ 1: ตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้าใช้ทำอะไร

ตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้าลดการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดขึ้นจากอุปกรณ์อิเล็กทรอนิกส์กำลัง และช่วยปรับปรุงประสิทธิภาพของ EMC ของระบบ

คำถามที่ 2: ควรเลือกตัวกรอง EMC อย่างไร

การเลือกขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนด ความจุกระแสไฟ ลักษณะการสลับ การกำหนดค่าสายเคเบิล สภาพแวดล้อมการติดตั้ง และประสิทธิภาพของ EMC ที่ต้องการ

คำถามที่ 3: ตัวกรองติดตั้งอยู่ในระบบ VFD อยู่ที่ไหน

ตำแหน่งการติดตั้งขึ้นอยู่กับความต้องการของระบบ การกรองด้านอินพุตช่วยลดสัญญาณรบกวนที่ส่งไปยังเครือข่ายไฟฟ้า ในขณะที่การกรองด้านเอาต์พุตช่วยควบคุมสัญญาณรบกวนความถี่สูงที่เกิดขึ้นระหว่างการทำงานของอินเวอร์เตอร์

คำถามที่ 4: Dufew สามารถปรับแต่งโซลูชันการกรอง EMC ได้หรือไม่

ใช่. Dufew นำเสนอการออกแบบการกรอง EMC ที่ปรับแต่งตามพารามิเตอร์ทางไฟฟ้า เงื่อนไขการใช้งาน ข้อกำหนดของตู้ และข้อกำหนดของโครงการ
