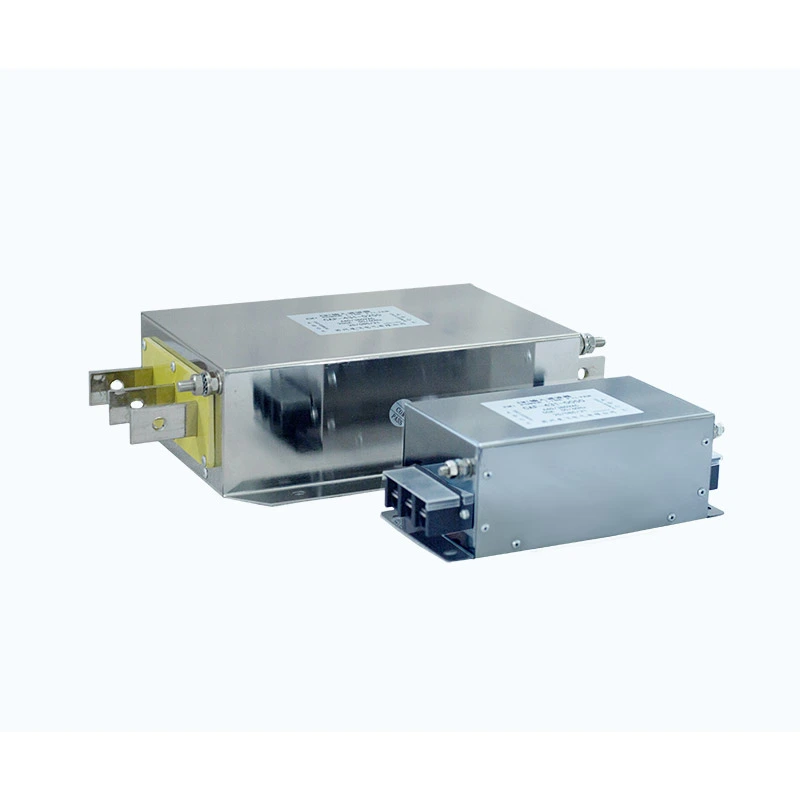

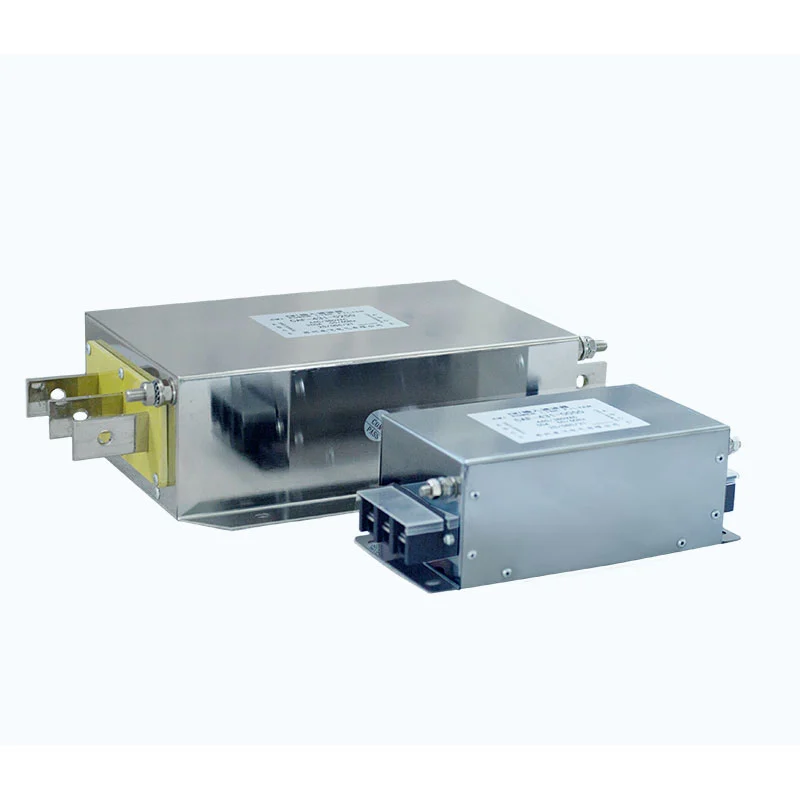

ตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า

ตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้ารวมเอาเครือข่ายการกรองความถี่ต่ำผ่านหลายขั้นตอน ซึ่งประกอบด้วยโช้คโหมดร่วม ตัวเก็บประจุ X ตัวเก็บประจุ Y และตัวต้านทาน

โช้คโหมดร่วมใช้ตัวนำสองตัวพันอยู่บนแกนแม่เหล็กเดียวกัน และมีความต้านทานสูงต่อการรบกวนในโหมดทั่วไป ตัวเก็บประจุ X เชื่อมต่อข้ามตัวนำสายเพื่อลดการรบกวนในโหมดดิฟเฟอเรนเชียล ในขณะที่ตัวเก็บประจุ Y เชื่อมต่อระหว่างสายไฟและกราวด์เพื่อให้เป็นเส้นทางสำหรับสัญญาณรบกวนในโหมดทั่วไปความถี่สูงลงกราวด์

ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อให้การป้องกัน EMI บรอดแบนด์ โครงสร้างการกรองแบบหลายขั้นตอนได้รับการปรับให้เหมาะสมตามลักษณะความถี่สัญญาณรบกวนที่พบบ่อยในการใช้งานไดรฟ์ความถี่แบบแปรผัน

ข้อมูลจำเพาะทางเทคนิค

ข้อดีของผลิตภัณฑ์ที่สำคัญ

- การปราบปรามโหมดร่วมและโหมดดิฟเฟอเรนเชียล: เครือข่ายการกรองได้รับการออกแบบมาเพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าทั้งโหมดร่วมและโหมดดิฟเฟอเรนเชียล

- การปราบปราม EMI แบบสองทิศทาง: ตัวกรองสามารถลดการรบกวนที่เคลื่อนที่ระหว่างแหล่งจ่ายไฟและอุปกรณ์ที่เชื่อมต่อ ช่วยลดการส่งผ่านสัญญาณรบกวนที่ไม่พึงประสงค์ในทั้งสองทิศทาง

- ความเข้ากันได้ของแอปพลิเคชัน VFD: ออกแบบมาสำหรับระบบไดรฟ์ความถี่แบบแปรผันซึ่งการรบกวนทางแม่เหล็กไฟฟ้าที่เกี่ยวข้องกับการสลับและสัญญาณรบกวนที่ดำเนินการจำเป็นต้องมีการระงับเพิ่มเติม

- การกรองแบบหลายขั้นตอน: การรวมกันของโช้คโหมดทั่วไป, ตัวเก็บประจุ X, ตัวเก็บประจุ Y และองค์ประกอบตัวต้านทานให้ประสิทธิภาพการกรองแบบหลายขั้นตอน

- ช่วงไฟฟ้ากว้าง: ตัวเลือกแรงดันไฟฟ้าพิกัดตั้งแต่ 220VAC ถึง 1140VAC และตัวเลือกกระแสไฟฟ้าพิกัดตั้งแต่ 5A ถึง 1600A รองรับการใช้งานด้านพลังงานทางอุตสาหกรรมที่หลากหลาย

- การออกแบบกระแสไฟรั่วต่ำ: โครงสร้างการกรองได้รับการออกแบบโดยคำนึงถึงข้อกำหนดกระแสไฟรั่วและการต่อสายดินของระบบ

- การใช้งานสายเคเบิลแบบยาว: มีการกำหนดค่าที่เหมาะสมสำหรับระบบ VFD ที่ใช้สายเคเบิลมอเตอร์แบบยาว ขึ้นอยู่กับไดรฟ์ สายเคเบิล มอเตอร์ และเงื่อนไขการติดตั้งจริง

- การเลือกแบบกำหนดเอง: Dufew Electric สามารถประเมินแรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ ความยาวสายเคเบิล เงื่อนไขการติดตั้ง และพารามิเตอร์การใช้งานอื่น ๆ สำหรับการเลือกผลิตภัณฑ์

การใช้งานทั่วไป

ตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้าเหมาะสำหรับการใช้งานทางอุตสาหกรรมที่ความเข้ากันได้ทางแม่เหล็กไฟฟ้าและคุณภาพไฟฟ้าเป็นสิ่งสำคัญ รวมถึง:

1. อุปกรณ์อุตสาหกรรมที่มีข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เข้มงวด

2. ระบบที่ใช้ VFD หลายตัวซึ่งจำเป็นต้องควบคุมการรบกวนทางแม่เหล็กไฟฟ้าระหว่างไดรฟ์

3. การใช้งานอินพุต VFD ซึ่งการรบกวนที่เกิดขึ้นหรือแผ่กระจายอาจส่งผลกระทบต่อเครือข่ายไฟฟ้าหรืออุปกรณ์ใกล้เคียง

4. ระบบ VFD ที่ได้รับผลกระทบจากการรบกวนทางไฟฟ้า การรบกวนฮาร์มอนิก หรือสัญญาณรบกวนแม่เหล็กไฟฟ้าที่มากเกินไป

5. อุปกรณ์อุตสาหกรรมที่ต้องการการป้องกันเพิ่มเติมต่อการทำงานที่ผิดปกติที่เกี่ยวข้องกับการรบกวน

6. อุปกรณ์การผลิตทางอุตสาหกรรมและระบบอัตโนมัติ

7. ระบบกักเก็บพลังงานและพลังงานทดแทนโดยใช้อุปกรณ์อิเล็กทรอนิกส์กำลัง

8. ระบบขับเคลื่อนมอเตอร์ที่มีสายเคเบิลยาวหรือมีความต้องการสภาพแวดล้อมทางแม่เหล็กไฟฟ้า

การสนับสนุนด้านวิศวกรรมและการปรับแต่ง

การเลือกตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้าต้องใช้มากกว่าแรงดันและกระแสที่ตรงกัน ตัวกรองควรได้รับการประเมินตามระบบไฟฟ้า การกำหนดค่าอุปกรณ์ และสภาพแวดล้อมการติดตั้งที่สมบูรณ์ เพื่อให้แน่ใจว่าข้อกำหนดที่เลือกนั้นเหมาะสมกับการใช้งานที่ต้องการ

Dufew Electric สามารถรองรับการประเมินทางเทคนิคโดยพิจารณาจากแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนด ความถี่ในการทำงาน อัตราพลังงาน VFD การรบกวนในโหมดทั่วไปและโหมดดิฟเฟอเรนเชียล ความยาวสายเคเบิลของมอเตอร์ การกำหนดค่าสายเคเบิลแบบมีชีลด์หรือไม่มีการชีลด์ สภาพการต่อสายดิน พื้นที่การติดตั้ง ข้อกำหนดด้านความร้อน สภาพแวดล้อมทางแม่เหล็กไฟฟ้า และแบบของลูกค้าหรือข้อกำหนดทางเทคนิค

สำหรับโครงการที่กำหนดเอง ลูกค้าสามารถจัดเตรียมข้อกำหนดทางไฟฟ้า ภาพวาดทางเทคนิค ตัวอย่างทางกายภาพ ข้อมูลอุปกรณ์ หรือเงื่อนไขการใช้งานสำหรับการประเมินทางวิศวกรรม ตามข้อกำหนดเหล่านี้ Dufew Electric สามารถจัดหาผลิตภัณฑ์มาตรฐานหรือพัฒนาการกำหนดค่าตัวกรองเฉพาะการใช้งานได้

คู่มือการติดตั้ง

1. ยืนยันการเลือกผลิตภัณฑ์

เลือกแรงดันไฟฟ้าของตัวกรองและกระแสไฟฟ้าที่กำหนดตามอัตรากำลัง VFD และสภาพแวดล้อมทางแม่เหล็กไฟฟ้า ตามแนวทางการเลือกทั่วไป สามารถเลือกกระแสไฟที่กำหนดของตัวกรองได้ประมาณ 1.2--1.5 เท่าของกระแสไฟที่กำหนดของอุปกรณ์ ขึ้นอยู่กับการใช้งานจริงและคำแนะนำของผู้ผลิต แรงดันไฟฟ้าของตัวกรองจะต้องตรงกับแรงดันไฟฟ้าที่ใช้งาน VFD

2. ตรวจสอบตัวกรอง

ตรวจสอบความเสียหายของตัวเครื่อง ตรวจสอบว่าขั้วต่ออยู่ในสภาพสมบูรณ์ และยืนยันว่ามองเห็นเครื่องหมายและข้อมูลจำเพาะของผลิตภัณฑ์ได้ชัดเจน

3. กำหนดตำแหน่งการติดตั้ง

ติดตั้งตัวกรองที่จุดเข้าแหล่งจ่ายไฟของอุปกรณ์หรือที่ด้านอินพุตของแหล่งกำเนิดสัญญาณรบกวน เช่น VFD และเก็บไว้ให้ใกล้กับอุปกรณ์ที่ได้รับการป้องกันมากที่สุด

เมื่อติดตั้งบนตู้ควบคุมที่เป็นโลหะ ตรวจสอบให้แน่ใจว่ามีการสัมผัสระหว่างโลหะกับโลหะอย่างเพียงพอระหว่างกล่องกรองและตู้เพื่อรองรับการกระจายความร้อนและเกราะป้องกันแม่เหล็กไฟฟ้า

4. ยึดตัวกรองให้แน่น

ใช้รูยึดที่กำหนดเพื่อยึดตัวกรองไว้ภายในตู้ควบคุมหรือบนแผ่นยึด ตรวจสอบให้แน่ใจว่าติดตั้งตัวกรองอย่างแน่นหนาและพิจารณาข้อกำหนดการจับคู่อิมพีแดนซ์และการต่อสายดินอย่างเหมาะสม

5. ทำการเชื่อมต่อไฟฟ้า

เชื่อมต่อตัวกรองแบบอนุกรมระหว่างแหล่งจ่ายไฟและอินพุต VFD ตามแผนภาพการเดินสายไฟ อย่ากลับขั้วอินพุตและเอาต์พุต

ขั้วต่อสายดินต้องเชื่อมต่อกับสายดินป้องกันอย่างน่าเชื่อถือ รักษาการเชื่อมต่อสายดินให้สั้นที่สุดเท่าที่จะเป็นไปได้ แนะนำให้ใช้ตัวนำสายดินที่มีความยาวไม่เกิน 30 ซม.

6. แยกสายไฟอินพุตและเอาต์พุต

อย่ามัดสายไฟอินพุตตัวกรองเข้ากับสายไฟด้านโหลดหรือเอาต์พุต การทำเช่นนี้สามารถเพิ่มการเชื่อมต่อแม่เหล็กไฟฟ้าระหว่างด้านอินพุตและเอาต์พุต และลดความสามารถของตัวกรองในการระงับ EMI ได้อย่างมาก

ควรเดินสายไฟอินพุตและเอาต์พุตแยกกันเพื่อลดการมีเพศสัมพันธ์ที่ไม่ต้องการ

7. การทดสอบการเปิดเครื่อง

หลังจากยืนยันว่าการเชื่อมต่อทั้งหมดถูกต้อง ให้เปิดระบบและตรวจสอบสภาพการทำงานของ VFD ตรวจสอบว่าการรบกวนทางแม่เหล็กไฟฟ้าลดลงและสภาวะการทำงานที่ผิดปกติตามที่คาดหวังไว้หรือไม่

ตัวกรอง EMI แบบคอมโพสิตในตัว เทียบกับตัวกรองแบบธรรมดาทั่วไป

การผลิตและการประกันคุณภาพ

Dufew Electric เป็นผู้ผลิตและซัพพลายเออร์ชิ้นส่วนอิเล็กทรอนิกส์กำลังในจีน โดยมีความสามารถในการผลิตครอบคลุมทั้งตัวต้านทานทางอุตสาหกรรม ระบบเบรก เครื่องปฏิกรณ์ ตัวกรอง EMI ตัวกรองกำลัง หม้อแปลง และอุปกรณ์ไฟฟ้าที่ปรับแต่งเอง สำหรับตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า การผลิตและการตรวจสอบจะดำเนินการตามข้อกำหนดของผลิตภัณฑ์ ข้อกำหนดทางเทคนิคที่เกี่ยวข้อง และข้อกำหนดของลูกค้า

กระบวนการผลิตครอบคลุมถึงการเลือกวัสดุ การประกอบชิ้นส่วน การทดสอบทางไฟฟ้า การตรวจสอบประสิทธิภาพ การตรวจสอบขั้นสุดท้าย การบรรจุหีบห่อ และการจัดส่ง การตรวจสอบคุณภาพที่สำคัญอาจรวมถึง:

- การตรวจสอบแรงดันและกระแสที่กำหนด
- การทดสอบความต้านทานของฉนวน
- การทดสอบความเป็นฉนวน
- การทดสอบสมรรถนะทางไฟฟ้า
- การตรวจสอบด้วยสายตาและมิติ
- การตรวจสอบขั้วและการเชื่อมต่อ
- การตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย

ข้อมูลจำเพาะของผลิตภัณฑ์และข้อกำหนดการตรวจสอบได้รับการควบคุมตลอดการผลิตเพื่อรักษาประสิทธิภาพทางไฟฟ้าและคุณภาพของผลิตภัณฑ์ให้สม่ำเสมอ บันทึกการทดสอบเฉพาะผลิตภัณฑ์และเอกสารทางเทคนิคสามารถจัดทำได้ตามความต้องการของโครงการ

การรับรองและเอกสารทางเทคนิค

Dufew Electric รักษาใบรับรองคุณภาพ เอกสารประกอบผลิตภัณฑ์ และบันทึกการทดสอบที่เกี่ยวข้อง เพื่อสนับสนุนการประเมินลูกค้าและข้อกำหนดการจัดซื้อ

สามารถจัดเตรียมใบรับรองและเอกสารทางเทคนิคที่เกี่ยวข้องเพื่อตรวจสอบตามผลิตภัณฑ์ โครงการ และข้อกำหนดเฉพาะของลูกค้า

อุปทานและการจัดส่งทั่วโลก

ในฐานะซัพพลายเออร์ชิ้นส่วนอิเล็กทรอนิกส์กำลังในประเทศจีน Dufew Electric รองรับคำสั่งซื้อ B2B ระหว่างประเทศตั้งแต่การเลือกผลิตภัณฑ์และการประเมินตัวอย่างไปจนถึงการผลิต การตรวจสอบ บรรจุภัณฑ์ และการจัดส่ง

การเตรียมการจัดส่งโดยทั่วไปสามารถประสานงานได้ตามปริมาณการสั่งซื้อ ขนาดผลิตภัณฑ์ ปลายทาง ระยะเวลาดำเนินการ และความต้องการของลูกค้า

ตัวเลือกด้านลอจิสติกส์ที่มีอยู่อาจรวมถึง:

- การขนส่งทางทะเล: เหมาะสำหรับการสั่งซื้อระหว่างประเทศเป็นประจำและปริมาณมาก

- การขนส่งทางอากาศ: เหมาะสำหรับการขนส่งเร่งด่วน ตัวอย่าง และคำสั่งซื้อปริมาณน้อย

- การจัดส่งแบบด่วน: เหมาะสำหรับตัวอย่างทางเทคนิคและบรรจุภัณฑ์ขนาดเล็กที่ต้องการการจัดส่งที่รวดเร็วกว่า

- ผู้ส่งสินค้าที่ลูกค้ากำหนด: Dufew Electric สามารถประสานงานการจัดส่งกับผู้ให้บริการโลจิสติกส์ที่ได้รับการเสนอชื่อจากลูกค้าได้เมื่อจำเป็น

บรรจุภัณฑ์ส่งออกสามารถจัดเรียงตามโครงสร้างผลิตภัณฑ์และข้อกำหนดในการขนส่ง เพื่อช่วยปกป้องอุปกรณ์ไฟฟ้าระหว่างการขนย้ายและการขนส่งระหว่างประเทศ

ทำไมต้องเลือก Dufew Electric?

การผลิตอุปกรณ์อิเล็กทรอนิกส์กำลังแบบมืออาชีพ

Dufew Electric มุ่งเน้นไปที่ส่วนประกอบอิเล็กทรอนิกส์กำลัง รวมถึงตัวต้านทาน ระบบเบรก เครื่องปฏิกรณ์ ตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า ตัวกรองกำลัง และหม้อแปลงไฟฟ้า

การสนับสนุนด้านเทคนิคตามแอปพลิเคชัน

การเลือกผลิตภัณฑ์สามารถประเมินได้ตามพารามิเตอร์ทางไฟฟ้า คุณลักษณะ VFD ความยาวสายเคเบิล สภาพแวดล้อมทางแม่เหล็กไฟฟ้า เงื่อนไขการติดตั้ง และข้อกำหนดของระบบอื่นๆ

ความสามารถของผลิตภัณฑ์ที่กำหนดเอง

Dufew รองรับข้อกำหนดทางไฟฟ้าที่ปรับแต่ง การกำหนดค่า แบบร่าง ตัวอย่าง และข้อกำหนดเฉพาะการใช้งาน ขึ้นอยู่กับการประเมินทางวิศวกรรม

การควบคุมคุณภาพ

การผลิตรวมถึงการตรวจสอบวัสดุ การประกอบควบคุม การทดสอบทางไฟฟ้า การตรวจสอบขั้นสุดท้าย และเอกสารประกอบผลิตภัณฑ์ตามข้อกำหนดที่บังคับใช้

อุปทาน B2B ระดับโลก

Dufew Electric สนับสนุนผู้ผลิตอุปกรณ์ ผู้วางระบบ ผู้จัดจำหน่าย ลูกค้า OEM และผู้ใช้ในอุตสาหกรรมด้วยการจัดหาผลิตภัณฑ์และการประสานงานด้านโลจิสติกส์ระหว่างประเทศ

คำถามที่พบบ่อย

Q1: Why can an Electromagnetic Interference Filter suppress interference in both directions?

เครือข่ายการกรองจะลดทอนสัญญาณรบกวนที่ไม่พึงประสงค์ที่เดินทางระหว่างแหล่งจ่ายไฟและอุปกรณ์ที่เชื่อมต่อ ซึ่งช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าทั้งขาเข้าและขาออก

คำถามที่ 2: ตัวกรองยังจำเป็นอยู่หรือไม่หาก VFD ใช้เครื่องปฏิกรณ์อยู่แล้ว

ใช่ เมื่อจำเป็นต้องมีการระงับ EMI เพิ่มเติม เครื่องปฏิกรณ์จะจัดการกับฮาร์โมนิคในปัจจุบันและการรบกวนของพลังงานเป็นหลัก ในขณะที่ตัวกรอง EMI มุ่งเป้าไปที่สัญญาณรบกวนแม่เหล็กไฟฟ้า จึงสามารถเสริมซึ่งกันและกันได้

คำถามที่ 3: ตัวนำทั้งสองตัวในโหมดโช้กร่วมสามารถทำให้เกิดไฟฟ้าลัดวงจรได้หรือไม่?

ไม่ ตัวนำมีฉนวนไฟฟ้าและใช้แกนแม่เหล็กเดียวกัน ภายใต้การทำงานโหมดดิฟเฟอเรนเชียลปกติ ฟลักซ์แม่เหล็กของพวกมันจะหักล้างกันเป็นส่วนใหญ่

คำถามที่ 4: ตัวเก็บประจุ X และ Y สามารถใช้แทนกันได้หรือไม่?

ไม่ใช่ ตัวเก็บประจุ X ถูกใช้ข้ามตัวนำไฟฟ้าสำหรับสัญญาณรบกวนในโหมดดิฟเฟอเรนเชียล ในขณะที่ตัวเก็บประจุ Y เชื่อมต่อระหว่างสายไฟกับกราวด์สำหรับสัญญาณรบกวนในโหมดทั่วไป พวกเขามีข้อกำหนดด้านความปลอดภัยและฉนวนที่แตกต่างกัน
